Способы подвешивания светильников к потолку из гипсокартона. Способы крепления люстры к потолку из гипсокартона
- Способы подвешивания светильников к потолку из гипсокартона. Способы крепления люстры к потолку из гипсокартона
- Анкер для гипсокартона. Содержание статьи
- Дюбель для гипсокартона. Бабочка
- Как повесить люстру на деревянный потолок. Как установить люстру на потолок
- Как перенести люстру на гипсокартонном потолке. Как правильно перенести люстру на потолке?
- Дюбель молли — конструкция, плюсы и минусы
Способы подвешивания светильников к потолку из гипсокартона. Способы крепления люстры к потолку из гипсокартона
Из наиболее распространенных способов повесить светильник на гипсокартонной поверхности чаще всего используют пять основных вариантов, проверенных на практике:
- Установка подвеса на несущем профиле гипсокартона;
- С использованием дюбельного грибка;
- Монтаж с помощью распорной планки и закладного элемента;
- Фиксация с помощью крючка с откидными полками;
- Крепление через монтажное окно в гипсокартоне.
Конкретный вариант крепежа выбирается в зависимости от веса люстры и расстояния между черновым потолком и листом гипсокартона.
Совет! Для предварительной оценки можно использовать критерий – один м2потолка из 10 мм гипсокартона выдерживает статическую нагрузку до 6 кг.
Монтаж на потолочный профиль и на грибок
Наиболее простой способ повесить люстру на гипсокартон заключается в использовании деталей металлического каркаса потолка. Если есть возможность перенести точку подвеса люстры под один из монтажных несущих П-профилей, то процесс упрощается в разы.
Для установки люстры на гипсокартонный потолок просверлить четыре отверстия в листе так, чтобы точки сверловки вышли прямо на профиль. Далее — дело техники, остается лишь пришить удлиненными саморезами штатное крепление люстры и установить прибор на гипсокартон.
Для нетяжелых светильников можно также использовать специальные деформируемые дюбеля для крепления в малопрочных материалах.
После сверловки и установки пробки внутрь крепежа заворачивается саморез, резьба которого деформирует пластиковую или алюминиевую пробку, превращая ее в «грибок». Обычно таким способом крепят коробчатые конструкции, но можно закрепить и небольшую люстру.
На гарпунном крючке
Это специальный тип подвеса, используемый для вывешивания на потолке из гипсокартона нетяжелых предметов. Конструкция приспособления представляет собой крюк с резьбовой шпилькой.
Закладная часть подвеса изготовлена в виде гайки, на которой установлены два откидных бородка или полки. Для установки люстры в гипсокартоне сверлится отверстие чуть больше диаметра гайки. Приспособление вводится внутрь, далее полки откидываются и под весом люстры прижимаются к тыльной стороне облицовки.
Через окно в потолке из гипсокартона
Чаще всего для установки люстры на гипсокартонном потолке приходится вырезать монтажное отверстие, диметром на 1,5-2 см меньше размера декоративного колпака, закрывающего точку подвеса.
Если расстояние от гипсокартона до чернового потолка не более 15 см, то повесить люстру вполне возможно на штатном крюке, запрессованном в пробку в бетонном перекрытии.
Подвес на штатном креплении и закладной планке
Если отверстие в облицовке можно сделать в пределах 6-7 см, то подвесить люстру к потолку из гипсокартона можно, используя закладную планку. Это короткий отрезок деревянной рейки, примерно 8-10 см в длину, который закладывается через окно в гипсокартоне на тыльную поверхность.
Штатная стальная планка может крепиться к деревянному бруску с помощью 2-3 столярных саморезов. Этого вполне достаточно, чтобы плотно зафиксировать светильник на потолочной поверхности.
Анкер для гипсокартона. Содержание статьи
- Гипсокартонный лист (ГКЛ) — классический гипсокартон из двух слоев картона и гипсового сердечника. Согласно ГОСТ 32614-2012 данный материал правильнее называть «гипсовой строительной плитой» (ГСП), но в магазинах, среди строителей и даже у производителей по-прежнему можно встретить аббревиатуру ГКЛ. В свою очередь по модификации ГКЛ делятся на листы влагостойкие (ГКЛВ), с повышенной сопротивляемостью воздействию открытого огня (ГКЛО) и влагостойкие с повышенность сопротивляемостью воздействию открытого огня (ГКЛВО).
- Гипсоволокнистый лист (ГВЛ) — прессованная плита, имеющая однородную консистенцию, из гипса и волокон целлюлозы без оболочки.
- Гипсофибровый лист (ГФЛ) — состоит из двух слоёв стеклополотна и гипсового сердечника. Применяется в конструкциях, требующих повышенного предела огнестойкости.
- Гипсостружечная плита (ГСП) — несмотря на аналогичную аббревиатуру отличается от гипсовой строительной плиты составом и плотностью. Это прессованная плита без оболочки из гипса, древесной стружки и воды. Изготавливается полусухим способом без применения клеев и смол.
Гипсокартон — это листовой строительный материал, состоящий из двух слоёв картона и сердечника из затвердевшего гипсового теста с наполнителями. Материал широко применяется в промышленном и гражданском строительстве для выравнивания стен, откосов, создания многоуровневых потолков, ниш. Популярность материала обословлена простотой в работе, доступной ценой и скоростью монтажа.
Существует несколько разновидностей листовых материалов на гипсовой основе:
Дюбель для гипсокартона. Бабочка
Обжимной тип дюбеля изготавливается из металла или пластика. Здесь стержень поделен на 2 части: погружаемая (с рифленой поверхности для надежной фиксации положения) в гипсокартон и посадочное место для самореза. Связаны элементы между собой двумя лепестками, которые «распускаются» по мере вкручивания шурупа. Также внутри могут иметься упоры закрепленные на свободной стержневой части. Они служат для корректировки сгиба «крыльев» бабочки для гипсокартона.
Характеристики:
- материал – полипропилен или нейлон, оцинкованная сталь (редко встречаются и стоят дороже;
- погружаемая часть стержня рассчитана на работу с полотнами толщиной 10-12 мм;
- длина корпуса – 12-260 мм, диаметр – 4, 8 или 10 мм.
- допустимая нагрузка – менее 20 кг (металл выдерживает 28 кг).
Применяется крепеж бабочка в условиях пустоты за гипроком, которая превышает длину стержня. Монтаж выполняется после высверливания сквозного отверстия размером соответствующим наружному диаметру дюбеля. Стержень забивается не до упора. Сначала нужно вкрутить саморез. Завершается работа постепенным подтягиванием шляпки и стержневого наконечника друг к дружке.
Под дюбелем бабочка для гипсокартона может подразумеваться также скручивающийся дюбель. У него также устроен стержень, только нет дополнительных распорок, лепестков больше двух и материал более пластичный. По мере вкручивания самореза здесь «крылья» наматываются на резьбу и создают нечто подобное бесформенному комку у картона с изнаночной стороны.
Молли
Изготавливается крепеж из металла.
Дюбеля для газобетона – особенности выбора, разновидности крепежа, примеры монтажа
Корпус здесь устроен по аналогии со скручивающимся дюбелем, только под наконечник имеет внутреннюю резьбу (цанга). Плоская шляпка с изнаночной стороны оснащена шипами для надежной фиксации дюбеля. Так исключается его прокручивание. Также в комплектацию входят винт с потайной или полукруглой головкой и шайба.
Характеристики:
- материал – оцинкованная или нержавеющая сталь;

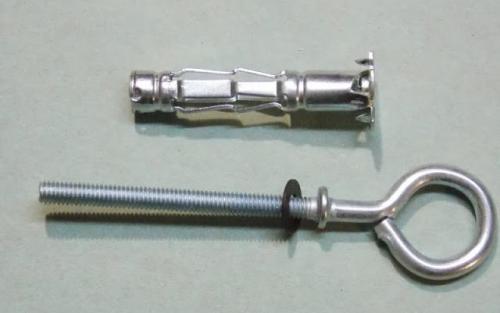

- вместо винта могут использованы крюки и кольца с аналогичной резьбой;
- длина составляет 21-80 мм, диаметр – 4, 5, 6 или 8 мм (возможны иные варианты, так как ТУ у производителей разные);
- толщина гипрока – от 5-6 мм;
- нагрузка может быть ограничена 25 кг, но на практике показатель может отличаться в меньшую и большую сторону.
Применение ограничено только расстоянием между полотном и стеной. Монтаж выполняется после просверливания отверстия под дюбель. Забивается стержень до упора, чтобы его положение зафиксировать. Далее вкручивается винт. В результате лепестки складываются образуя форму зонта. То есть закрепляемый предмет надежно прижимается к гипроку.
Хартмут Knauf
Немецкая компания запатентовала уникальный крепеж для гипсокартона, способный выдержать высокие нагрузки.
Состоит дюбель по гипсокартону из нескольких функциональных элементов:
- якорная пластина с резьбовым отверстием из оцинкованной стали – П-образный профиль;
- направляющие для корректировки положения крепежа – 2 усика из пластика синего цвета, которые закреплены на центральной части пластины;
- фиксатор – запирающая втулка, свободно перемещается по направляющим.
Характеристики:
- нагрузка относительно стен – около 35 кг на одном листе, до 55 кг на двухслойной конструкции,
- на потолке выдерживает вес в 6 кг;
- два дюбеля способны справиться с навешиванием на стены груза в 75 кг.
В комплекте прилагается винт размером 5*60 мм. Монтируется дюбель в отверстие диаметром 13 мм. В пустоту между гипроком и стеной помещается якорная пластинка. Ее положение корректируется с помощью направляющих. Втулка смещается в сторону лицевой стороны гипсокартона и вставляется в отверстие до упора. Далее путем многократного сгибания отламываются излишки усиков. После этого можно вкручивать винт.
Всё о том, как крепить гипсокартон к каркасу из металлического профиля
Фишер
Инновационный самоустанавливающийся дюбель-гвоздь для гипсокартона имеет схожий принцип работы с немецким хартмутом.
Здесь имеются распорно-прижимной элемент, что через отверстие диаметром 10 мм располагается с тыльной стороны основания. Пластиковая гильза замыкает посадочное место и фиксируется рифленой полосой. Последняя подлежит обламыванию.
Толщина гипрока должна быть от 9,5 мм. Длина дюбеля – 39 мм. Нагрузка может достигать 75 кг. Особенность крепежа также состоит в том, что рабочий элемент может быть использован как традиционный распорный дюбель для монолитных конструкций.
Как повесить люстру на деревянный потолок. Как установить люстру на потолок
Перед началом любых работ в электропроводке всегда проверяйте отсутствие напряжения на ней. Это исключит возможности создания коротких замыканий, сохранит ваше здоровье, обеспечит безопасность при работе.
Способ монтажа зависит от многих факторов. На его выбор влияют:
- вес, габариты и конструкция светильника;
- материал и тип потолка;
- наличие крепежных элементов, вмонтированных при строительстве.
Крепление люстры на бетонном потолке
Практически все квартиры внутри многоэтажных зданий сейчас имеют потолки, выполненные из железобетонных плит перекрытия. Во время их монтажа строители около мест вывода проводов для светильников устанавливают специальные крюки или выводят привязанную к арматуре стальную проволоку.
Дедовский способ подвески люстры
В домах старой постройки чаще всего используется крепежная проволока, которую можно изгибать в нужном направлении. Она способна выдержать довольно большой вес, но, для проверки прочности крепления рекомендуется потянуть за нее с определенным усилием.
На подобном крепеже удобно размещать легкие пластмассовые люстры. Для соединения электрических проводов используют переходную клеммную колодку.
Крепежный элемент люстры и соединительные провода прячутся внутри декоративной крышки.
Современные способы крепления
Крюки для люстр
Основным элементом, воспринимающим механические нагрузки люстры, является крюк, который может иметь различную конструкцию.
Для крепления внутри железобетонных потолков выпускают крюки:
- оборудованные на противоположном конце резьбой шурупа-самореза, ввинчиваемого в пластмассовый дюбель, закрепляемый в высверленном отверстии;
- имеющие поворотный механизм с упорами.
При втором способе могут использоваться:
- подвижные лапки со стопорным механизмом;
- шайба с разрезом или без него;
- поворотная пластина;
- подвижные упоры.
Этот метод требует создания сквозного отверстия через плиту перекрытия с диаметром, обеспечивающим прохождение поворотного механизма, но надежно удерживающего общий вес светильника.
Разновидностями подобных крюков являются крепежные элементы, выполненные формой пластин, которые можно просовывать в плоские щели, высверливаемые тонкими сверлами.
Крепежные скобы
Эти монтажные приспособления не требуют создания сквозных отверстий в плите. Для них достаточно выбить перфоратором в потолке гнезда для установки дюбелей и затем через скобу ввернуть саморезы.
Сама крепежная планка может быть выполнена:
- формой пластины с прорезями для закрепления в разных удобных местах;
- или в виде перекрестия из двух пластин.
При втором способе можно создать большее число мест крепления саморезов в потолке. Поэтому на перекрестную пластину крепят более тяжелые люстры.
На все эти скобы до их монтажа на потолок вворачиваются шпильки с резьбой для закрепления основания корпуса люстры заворачивающимися гайками.
До установки светильника обращают внимание на состояние диэлектрического слоя проводов. Когда он ослаблен, то его усиливают намоткой изоляционной ленты. Однако, сейчас в продаже есть более эффективные термоусадочные трубки, которые легко надеваются на место, подлежащее изоляции, а затем под нагревом пламени промышленного фена, зажигалки или даже спички плотно осаживаются на соединяемые поверхности.
К концам проводов рекомендуется заранее закрепить клеммные колодки для электрического подключения люстры.
Крепление люстры на деревянном потолке
Здесь основным средством крепления являются самые простые крюки, выполненные на конце острым саморезом, который просто вворачивается в древесину.
Чтобы дерево не трескалось, а винт без излишних усилий вкручивался рекомендуется предварительно просверлить отверстие сверлом меньшего размера, чем внутренний диаметр резьбы на саморезе.
Место крепления надо выбирать так, чтобы крюк держался не только в досках, которыми обшит потолок, но и значительной своей частью надежно входил в балку.
Крепление люстры через подвесную конструкцию
Сейчас домашние мастера в интерьере комнат широко используют различные виды натяжных потолков:
- на пленочной и матерчатой основе из синтетических тканей различной окраски:
- подвесной конструкции на основе гипсокартона и подобных плотных материалов.
Реализация желания владельца иметь красивую люстру для освещения подобной комнаты требует создания монтажного переходника, толщину которого выбирают по величине промежутка между полотном подвесной конструкции и бетонным основанием.
Сам переходник крепят к бетону заранее, до установки подвесного полотна, а затем монтируют декоративный потолок и уже через него на крепежный переходник навешивают люстру.
Через гипсокартонное покрытие можно просто вкрутить саморезы. Когда используются натяжные потолки, то в них монтируют переходники с вклеенными кольцами, внутри которых делается надрез ткани полотна.
Через эту прорезь протягивают провода и монтируют узел подвеса люстры на переходнике.
Как перенести люстру на гипсокартонном потолке. Как правильно перенести люстру на потолке?
Николай Васильевич, Екатеринбург задаёт вопрос:
Добрый вечер! Долгое время меня раздражало то, что люстра в комнате висит не по центру. Сейчас затеяли ремонт в квартире и решили перенести люстру в другое место. По этой причине возник вопрос: как перенести люстру на потолке правильно? Можно ли работу выполнить самостоятельно (без привлечения электриков)? Что нужно сделать, чтобы не повредить проводку? Люстра довольно тяжелая (весит более 5 кг). Заранее благодарны за ответ!
Эксперт отвечает:
При проведении ремонта довольно часто возникает ситуация, когда необходимо повесить люстру или переместить уже имеющуюся на новое место. Существует несколько способов крепления люстры к потолку. При любом способе нужно решить две задачи: подключить люстру к электрической сети и прикрепить ее к потолку. Эти задачи необходимо решать комплексно. При подключении прибора к электросети необходимо ознакомиться с основами электромеханики.
Инструменты и материалы, необходимые для перенесения люстры в другое место:
- стремянка или стол;
- перфоратор или дрель;
- плоскогубцы с изоляцией;
- кусачки;
- отвертки (крестовая и с индикатором);
- монтажный блок;
- изолента.
Основные правила техники безопасности во время установки люстры:
- Во время проведения работ нужно очень осторожно просверливать отверстия, чтобы не повредить электрический кабель. Если есть возможность, то его лучше снять или отодвинуть. Чтобы определить место прохождения проводки, можно воспользоваться специальными приспособлениями. Кабель чаще всего проходит вдоль стыков панелей или внутри стены. Не стоит делать отверстия в одной плоскости с выключателем.
- Электрический кабель нужно защищать с помощью специального гофрированного шланга, который не только предохранит его от повреждений, но и защитит от возможного возгорания в случае замыкания.
- Все работы по установке люстры осуществляют с полным отключением электричества. Во время работы обязательно нужно надевать резиновые перчатки, чтобы избежать попадания электрических искр.
Современные люстры имеют специальные петли для потолочных крюков и декоративные накладки в виде чаши. Чтобы прикрепить люстру без использования крючков, нужно воспользоваться монтажными пластинами, которые фиксируются на потолке. Если крюк не установлен при строительстве, его можно вмонтировать самостоятельно. При этом очень важно, чтобы в месте его крепления не проходили электрические сети. Люстру можно прикрепить к любому месту при помощи специального анкера.
Если вы не сильны в электрике, то лучше воспользоваться услугами специалистов данного профиля. Если проводка уже есть, то произвести установку достаточно просто. Вблизи с точкой входа проводов необходимо при помощи перфоратора или анкерной дрели просверлить отверстие с диаметром около 8 мм. Монтаж крючка необходимо осуществлять с применением анкерной системы.
Если люстра весит меньше 1,5 кг, то достаточно использовать крюк, ввинченный в дюбель. Если вес более 1,5 кг, то следует использовать распорные анкеры с длиной до 50 мм (сечение должно быть не менее 10 мм). Крепить люстру на лист гипсокартона нельзя.
При устройстве такого потолка оставляют отверстие, через которое осуществляется крепление.
После установки крюк изолируют. Для этого его дважды обматывают изоляционной лентой. Далее провода люстры соединяют с проводкой комнаты при помощи колодки, которая имеет зажимные болтики. Затем в месте соединения надвигают декоративную чашку и прижимают ее вплотную к потолочной плоскости. До окончательной фиксации следует проверить, правильно ли работает люстра.
Как перенести люстру на потолках из дерева или глины? Достаточно к потолку с помощью саморезов прикрепить специальную планку. Для деревянного потолка используют саморезы 35 мм, для глиняного – шурупы от 50 до 100 мм (размер зависит от плотности глины и наличия деревянной обрешетки). Если вы не уверены в том, что сможете правильно выполнить перенос самостоятельно, то лучше вызвать мастера.

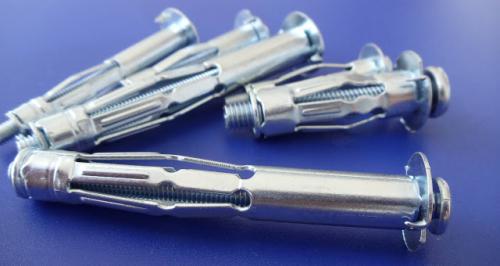

Дюбель молли — конструкция, плюсы и минусы
Пустотелые и листовые стройматериалы, особенно гипсокартон широко используются в отделке, крепеж на них осуществляется специфическими крепежными изделиями - дюбелями для пустотелых конструкций. Иное название - дюбель молли. Отделочники применяют их для крепления тяжелых предметов. У элемента довольно интересная конструкция, которая допускает создавать внушительный упор в основе крепления благодаря раскрытию специальных «крылышек». В статье мастер сантехник расскажет, как подобрать и использовать дюбели молли.
Особенности выбора дюбелей молли
Дюбель Молли для пустотелых конструкций с винтом используется для крепления картин, люстр, полок, карнизов для штор к листовым строительным материалам, потолочным перекрытиям и кладке с крупными полостями. Дюбель Молли Предназначен для гипсокартона, гипсовых волокнистых плит , ДСП, фиброцементных плит, жестковолокнистых плит, армированных пустотелых перекрытий и др.

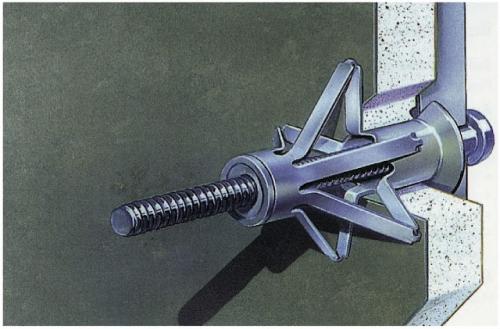

Поскольку в пустотелых или щелевых материалах силы трения недостаточно, чтобы создать крепление, используют другой принцип: крепеж сам по себе при установке образует упор за счет своей специфической формы. При этом подразумевается, что при монтаже дюбель сохраняет свою первичную форму, а при вкручивании винта она будет изменяться.
Как правило, при фиксации не тяжелых предметов – полка, картина, светильник, предпочитают использовать специализированный и более дешевый крепеж – дюбель-бабочку. Если же закрепить необходимо достаточно увесистый предмет, прибегают к помощи дюбеля молли.

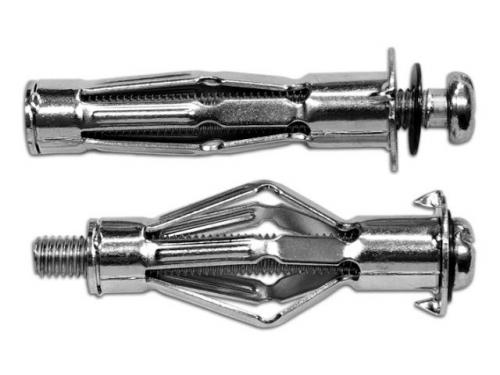

Конструкция
По своей конструкции он не слишком отличается от своего пластикового собрата – бабочки, но выполняется целиком из металла, а потому и несущей способностью обладает более высокой, и стоит дороже. Состоит изделие из втулки и винта, причем винт может комплектовать его или подбираться самостоятельно при необходимости:
- Металлическая полая втулка – цанга, имеет продольные прорези в средней части. Эта часть и является распорным телом;
- Цанга имеет внутреннюю резьбу, поэтому винт к ней нужно подбирать соответствующий;
- Винт из комплекта оснащается опорной шайбой с двумя заостренными выступами – зубцами. Шайба фиксируется на поверхности материала и не позволяет цанге прокручиваться во время монтажа;
- Винт выпускается с потайной и полукруглой головкой.
