О недостатках подвесных потолков армстронг. Проверить монтаж потолка. Качество установки армстронг и параметры, которые следует контролировать

Подвесной потолок - довольно массивная конструкция и случаи его обрушения нередки в нашей стране. Если вы планируете самостоятельную установку подвесного потолка, то советуем изучить наши рекомендации, соблюдение которых позволит вам создать качественный подвесной потолок. В дополнение к рекомендациям по проверке качества установки потолка, мы разместили подробную инструкцию самостоятельного монтажа растрового подвесного потолка . Так же вы сможете проверить качество выполненных работ нанятой вами бригады монтажников.

Для удобства контроля установки на объекте скачайте чек-лист, содержащий все пункты проверки конструкции потолка .

Геометрия монтажа. Проверяем параметры важные для безопасности потолка Армстронг

1. Прямолинейность:
подвесная система должна иметь прямолинейность геометрии несущих направляющих.

2. Прямоугольность:
Устанавливать каркас необходимо с соблюдением четкой перпендикулярности поперечных планок к основным направляющим. Чтобы это проверить необходимо замерить диагонали получившихся ячеек их длина не должна отличаться более чем на 2 мм.

3. Плоскостность:
Отклонение от горизонтали на всю длину потолка не должно быть более 7 мм, а между двумя соседними направляющими не более 2 мм

Выполнение первых трёх пунктов легко достичь грамотной разметкой потолка с помощью лазерного построителя плоскостей и установкой отбивочных нитей в начале монтажа каркаса.

Контроль надежности потолка Армстронг. Условия для безопасного монтажа потолка Армстронг

4. Соединение несущих реек.

Чтобы исключить так называемую линию излома потолка, стыки несущих реек необходимо выполнять в шахматном порядке. Это позволит сделать каркас более устойчивым к нагрузкам.

Важно: Правильная установка подвесов:
Помните, что конструкция потолка имеет большую массу и при обрушении может причинить вред находящимся в помещении людям. Поэтому необходимо соблюдать следующие условия:

5. Расположение подвесов потолка. Подвесы необходимо по возможности устанавливать в шахматном порядке вдоль несущих реек.
6. Использование металлических потолочных анкеров . Чтобы исключить выпадение подвесов в случае пожара, их необходимо устанавливать на металлические закладные элементы (анкер потолочный)
7. Правильная длина подвесов . Проверьте подвесы, они не должны быть прослаблены, также советуем выбирать подходящие по длине подвесы и не допускать шарнирных соединений.
8. Дополнительные подвесы. На расстоянии не более 150 мм от стыка несущих реек необходимо устанавливать дополнительные подвесы.
9. Расстояние от стены до подвеса . Убедитесь, что расстояние от стены до первого подвеса вдоль несущей рейки составляет не более 450 мм.
10. Соблюдение расстояния между подвесами потолка . Расстояние между подвесами вдоль несущей рейки должно быть не более 1200 мм
11. Угол наклона подвесов. Максимально возможный угол наклона подвесов, вдоль несущей рейки должен быть не более 45 градусов.

Плиты подвесного потолка армстронг. Армстронг – виды потолков и плиток

О недостатках подвесных потолков армстронг. Проверить монтаж потолка. Качество установки армстронг и параметры, которые следует контролировать

У подвесных потолков масса поклонников, и единицы противников. Преимущества сборных конструкций покупатели и дизайнеры оценили сразу же, в основном за счет первого появившегося на российском рынке бренда Armstrong. И сегодня через несколько десятилетий все виды потолков Армстронг остаются востребованными.

За полтора столетия существования фирмы ассортимент продукции менялся неоднократно. Всего в линейке бренда более 500 наименований товаров. Это:

  • Отдельные системы подвески под различные виды плиток Армстронг;
  • Несколько вариантов формы кромки плит, позволяющие сделать монтаж как с открытой схемой подвески, так и с закрытой;
  • Большой ценовой диапазон нескольких категорий плиток, от эконом класса до VIP;
  • Многовариантность материалов и покрытия плиток, позволяющая устанавливать подвесные системы во всех помещениях, в том числе и лечебных или детских учреждениях.

Особенности конструкций потолков Armstrong

В подвесных системах этого бренда используется не только плиточная система. Удлиненные плитки, похожие на реечные потолки появились в модельной линейке бренда. Но в основном это продукция предприятий других стран, работающих по лицензии. Никаких реечных поверхностей здесь нет. Основа конструкции, это система пружинных подвесок и алюминиевого профиля различной ширины. Лицевая сторона формируется из плиток с несколькими вариантами обработки поверхности и кромок.

Кромка Microlook с небольшим уступом на кромке для подвесок на траверсах шириной 1,5 см., Tegular, также с уступом для подвесок 2,4 см и Board с ровной кромкой под все виды потолков Армстронг. Самые распространенные габариты плит 600*600 и 60*1200 мм. Покрытие на плитках наносится с учетом области их применения. Основные виды плиток Армстронг следующие:

  • Эконом класс с минеральными плитками белого или светло серого оттенка. Максимум, что может быть в оформлении лицевой поверхности, это точки и черточки. Подходят для офисных, промышленных, торговых помещений и для любых ремонтов с ограниченным бюджетом.
  • Прима со специальной обработкой плит для помещений с высокой влажностью.
  • Гигиенические с покрытием, не впитывающим пылевые и жировые частицы. В основном рекомендованы для лечебных учреждений, но подходит для любых помещений с повышенными требованиями по санитарным нормам.
  • Акустические, название которых говорит о свойствах плит. Подходят для всех помещений, где нужно обеспечить звукопоглощающий эффект.
  • Дизайнерские, самые привлекательные по оформлению, но достаточно дорогие по цене. Плитки с узорным орнаментом или геометрическим рисунков, более разнообразного цветового оформления для престижных офисных помещений. Торговых и выставочных центров, ресторанов.

Преимущества всех видов потолков и плиток Армстронг

Преимущества сборных подвесных потолков общие, независимо от изготовителя и некоторых отличительных особенностей у отдельных брендов:

  • Отсутствие ограничений по установке сборных потолков в каком-либо помещении из-за санитарных или противопожарных норма;
  • Быстрый монтаж без предварительной подготовки поверхности перекрытий, без риска повредить отделку стен и пола при установке потолочных конструкций;
  • Беспрепятственный доступ к закрытому потолочному пространству без демонтажа всей конструкции;
  • Возможность скрыть дефекты перекрытия без выравнивания и оштукатуривания, спрятать неприглядные вентиляционные короба или другие коммуникации, расположенные на перекрытиях или стенах по периметру помещения;
  • Минимум ухода за панелями, который всегда затруднен в высоких помещениях;
  • Возможность заменить только несколько плиток, поврежденных протечками воды или каким-либо механическим способом;
  • Совместимость с различными схемами установки осветительных приборов, в том числе и специально сконструированных для установки в этих видах потолков Армстронг;
  • Эстетичность и уникальный визуальный эффект при правильном подборе расцветки и видов плитки Армстронг к общему стилю оформления интерьера;
  • Ценовая доступность самой конструкции потолочной системы и ее монтажа;
  • И главное, долгий срок эксплуатации без постоянных ремонтов, покраски, оклейки потолка.

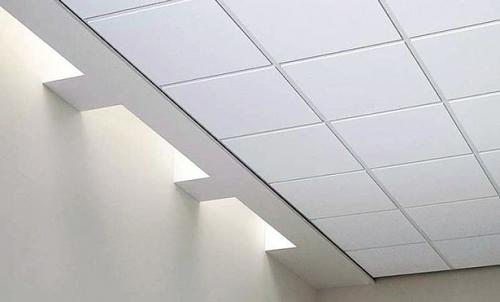

Составляющие потолка армстронг. Устройство навесного потолка «Армстронг»

Составляющие потолка армстронг. Устройство навесного потолка «Армстронг»

Подвесной плиточный потолок представляет собой сборную конструкцию, которая состоит из нескольких видов деталей. Особенностью этих конструкций является простота и быстрота монтажа. В процессе работы не используются строительные растворы и клеящие вещества. Благодаря этому отсутствует пыль и мусор.

Устройство навесных потолков типа «Армстронг» следующее:

  • облицовочная плитка;
  • каркас, состоящий из металлического или пластикового профиля;
  • регулируемые подвесы;
  • пристенный уголок;
  • крепежный материал;
  • осветительные приборы.

Далее будет дано описание комплектующих для подвесного потолка «Армстронг».

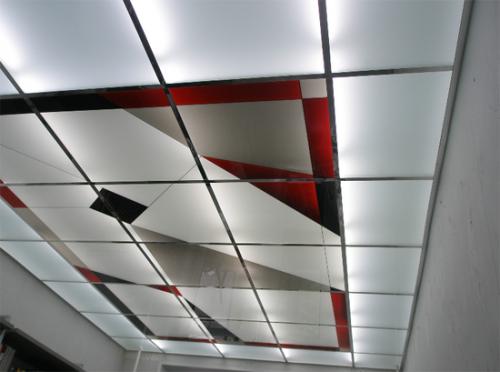

Облицовочные панели

Составляющие потолка армстронг. Устройство навесного потолка «Армстронг»

Плиточные системы могут оборудоваться панелями с различными способами крепления. Одни укладываются на каркас сверху. Другие пристегиваются к профилям снизу. Последний вариант позволяет создать однородную поверхность, на которой почти не видно стыков. Размер панелей составляет 60×60 см. Реже встречаются изделия размером 120×60 см. Толщина плит зависит от использованного для их изготовления сырья.

Одним из критериев, по которым характеризуются плитки, является их устойчивость к влаге.

По этому критерию они подразделяются на такие категории:

  • влагостойкие;
  • не устойчивые к влаге;
  • устойчивые к плесени и коррозии.

Для изготовления облицовочных плиток применяются такие материалы:

  • прессованная бумага;
  • базальтовая вата;
  • гипсокартон;
  • экструдированный пенополистирол;
  • пластик;
  • алюминий;
  • ламинированные водостойкие ДВП или фанера;
  • стекло;
  • зеркало.

На заметку: Благодаря стандартным размерам панелей из различного материала, есть отличные возможности создавать различные рисунки и узоры на потолочной поверхности.

В устройстве подвесных потолков типа «Армстронг» можно применять и панели собственного изготовления. При необходимости плиты быстро меняются или перекрашиваются.

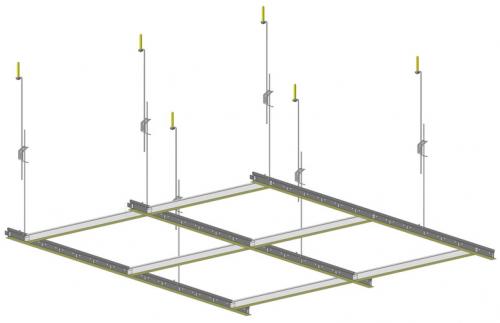

Детали каркаса

Составляющие потолка армстронг. Устройство навесного потолка «Армстронг»

Каркас для подвесного потолка «Армстронг» изготавливается из Т-образного профиля.

Материалом изготовления может быть:

  • пластмасса;
  • сталь;
  • алюминий.

Для отделки легкими панелями вполне достаточно пластиковых направляющих. Для тяжелых стеклянных или гипсовых плит используются металлические изделия. При устройстве потолка «Армстронг» во влажных помещениях, таких, как ванные, кухни, душевые или бассейны, используются исключительно алюминиевые детали.

При работе используется такой профиль для навесного потолка «Армстронг»:

  1. Направляющие для подвесного потолка «Армстронг». Они устанавливаются на всю ширину комнаты и служат основой для крепления поперечин. Эти изделия имеют длину 370 см. Ширина полок составляет 15 мм или 24 мм. Высота стойки в разных моделях равна 32 мм и 38 мм. Крепеж направляющих осуществляется с интервалом 120 см.
  2. Поперечные детали. Они выпускаются длиной 60 см и 120 см. По своей конфигурации они соответствуют форме направляющих. Во время сборки детали длиной 120 см вставляются между направляющими с интервалом 60 см. После этого, если используются облицовочные кассеты 60×60 см, между ними посередине вставляются короткие поперечины 60 см. Соединение фрагментов каркаса осуществляется с помощью замков, которые есть на конце каждой детали.
  3. Уголковый стеновой профиль. Это планка в виде уголка размером 24/19 мм. Предназначается для опоры крайних панелей и маскировки проемов между ними и стенами. Крепится к стенам дюбелями и саморезами.

Вес каркаса потолка «Армстронг» колеблется от 150 грамм на п/м у пластика до 600 грамм на п/м у стальных изделий. В целом каркас настолько легкий, что не оказывает серьезного воздействия на несущую поверхность.

Фактура лицевой поверхности профиля может быть очень разнообразной.

Производители предлагают такие виды декора их поверхности:

  • белые;
  • черные;
  • цветные;
  • матовые;
  • глянцевые;
  • тисненные;
  • с узорами.

Благодаря такому многообразию, можно легко подобрать гармонично сочетающиеся направляющие и облицовочные кассеты.

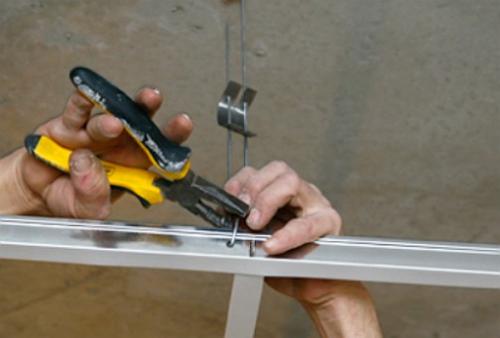

Стальные подвесы

Составляющие потолка армстронг. Устройство навесного потолка «Армстронг»

Конструкция подвесного потолка «Армстронг» основана на подвижном крепеже каркаса к потолочной поверхности. Для этой цели применяются специальные стальные подвесы.

Подвесы для потолка «Армстронг» состоят из таких деталей:

  • пластинчатой пружины, в которой размещаются крепежные штыри;
  • верхний штырь с петлей на конце;
  • нижний штырь с крюком на конце.

Для крепления навесов к несущей поверхности используются шурупы с крюком вместо шляпки. На этот крюк подвешивается изделие. Высота навеса регулируется путем нажатия на пружину. При нажатии ославляется давление на штыри и их можно двигать в ту или иную сторону. Таким образом, производится выравнивание каркаса по горизонтали.

С каркасом подвес соединяется с помощью крюка, который вставляется в отверстия вертикальной стойки профиля. В зависимости от веса каркаса подвесного потолка «Армстронг» и применяемых кассет, навесы устанавливаются на расстоянии 40-120 см друг от друга.

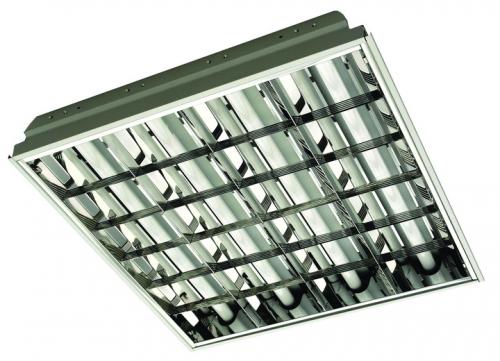

Осветительные приборы

Составляющие потолка армстронг. Устройство навесного потолка «Армстронг»

Правильно и со вкусом подобранные осветительные приборы, не только создадут в помещении нужную обстановку, но и могут существенно повлиять на его интерьер.

Вес потолка армстронг. Вес каркаса Албес-Норма на 1м 2

С помощью обыкновенных весов мы взвесили каждую направляющую отдельно. У кого-то может возникнуть вопрос: а почему взвешивали каждую отдельно. Да потому что высота профиля у направляющих разная, а соответственно и вес 1м.п. тоже разный.

для удобства занесём полученные данные в таблицу:

Наименование норма расхода на 1м 2 ед.изм. вес 1шт, кг вес 1 м.п., кг умножаем вес 1 м.п. каждого профиля на нормы расхода
3Короткая поперечная планка длиной 600 мм

Итак, мы с вами посчитали вес 1м 2 каркаса Албес-Норма составляет 0,4802 кг

Дальше мы будем продолжать взвешивать различные каркасы и добавлять в эту статью.

Вес каркаса подвесного потолка. Зачем знать и где применяется данная величина

  • Обеспечение безопасности

Каркас подвесного потолка — это несущая конструкция. Цель создания потолка — пространство, удобное и привлекательное для людей. Значит, точные расчеты обеспечат создание конструкции безопасной для жизнедеятельности людей в помещениях.

  • монтаж конструкции подвесного потолка

Знать вес каркаса необходимо для точного и правильного расчета нагрузки на потолочное перекрытие и расчета количества подвесов. Число подвесов для потолка армстронг и подобных рекомендованы производителями, но при необходимости количество креплений можно увеличить. Это повысит уровень безопасности конструкции потолка.

Стандартные и самые распространенные схемы монтажа потолка Армстронг смотрите в статье «Монтаж растровых подвесных потолков типа «армстронг» Этапы установки подвесного потолка.»

Покупая кркас подвесной системы потолка Армстронг и подобных на большие объекты необходимо знать вес комплектующих для выбора грузоподъемности транспорта. Это обеспечит своевременную доставку и начало работ.

Мы помогаем нашим партнерам с доставкой таких грузов. Расценки на доставку подвесных потолков смотрите в разделе «Доставка»

Для расчета и составления строительных смет и утвержения бюджета все расчетные величины должны совпадать с реальными и состыковываться с расценками. Поэтому расчитываются нормы расходов, куда входит и вес каркаса на один метр квадратный.

Как расчитать величины норм расхода комплектующих подвесного потолка мы рассказывали здесь — «Нормы расхода материалов на потолок армстронг»

Монтаж и укладка декоративной потолочной облицовки всегда начинается с расчета и подборки комплектующих для подвесного потолка Армстронг. Большую часть сборочных работ по установке несущего каркаса можно выполнить самостоятельно, тем более что сам процесс требует аккуратной подгонки и монтажа. Специальных навыков для того, чтобы работать с комплектующими и собрать панели потолочные Армстронг своими руками, как правило, не требуется.

Вес потолка армстронг. Вес каркаса Албес-Норма на 1м 2

Армстронг размеры. Подвесной потолок Армстронг: технические характеристики и особенности монтажа

Подвесные потолки типа Армстронг очень часто применяются в современном строительстве. Иногда их устанавливают частные домовладельцы, но, все же, наиболее популярны они при оформлении интерьеров крупных промышленных центров, торговых помещений, различного рода учреждений.

Дело в том, что подвесные потолки Армстронг, технические характеристики которых соответствуют большинству пунктов безопасности, быстрее и легче монтировать на крупных площадях.

Армстронг размеры. Подвесной потолок Армстронг: технические характеристики и особенности монтажа

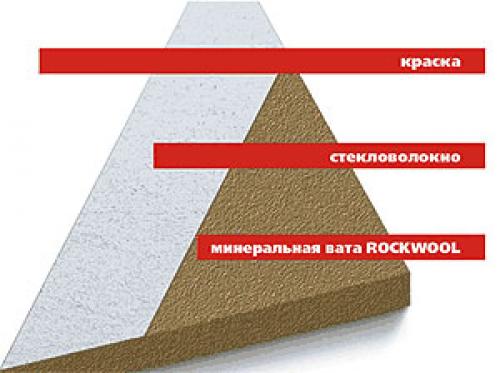

Структура плитки армстронг.

Достоинства и особенности

Потолки Армстронг представляют собой сборные системы, состоящие из каркаса и плит, изготовленных из прессованного минерального волокна. Поэтому установка его предельно быстра и легка.

Из общих преимуществ стоит отметить прекрасную влагостойкость, хорошие звукопоглощающие характеристики, пожарную безопасность и легкость в обслуживании. Если рассматривать подробнее, то можно отметить нижеследующее.

      За что их стоит выбрать

  1. Гибкость и легкий вес подвесного потолка Армстронг.
  2. Небольшие, удобные размеры фрагментов.
  3. Отсутствие необходимости последующих малярных отделок, потому как материал уже окрашен и готов к применению.
  4. Легкость и быстрота монтажа.
  5. Прекрасные звукопоглощающие свойства, что дает возможность значительно снизить шум в помещении.
  6. Хорошо сохраняют тепло, поэтому теплопотери минимальны.
  7. Материал не горюч, что снижает риск возгорания во много раз.
  8. Возможность проводки инженерных систем.
  9. Нет необходимости идеального выравнивания основного потолка перед монтажом подвесного.
  10. Легкость в установке светильников практически любого типа.
  11. Большой выбор дизайнерских решений, в том числе разделение помещения на зоны различных типов.
  12. Разнообразие цветовой гаммы и рисунков на плитах.

      Что следует принять во внимание

Армстронг размеры. Подвесной потолок Армстронг: технические характеристики и особенности монтажа

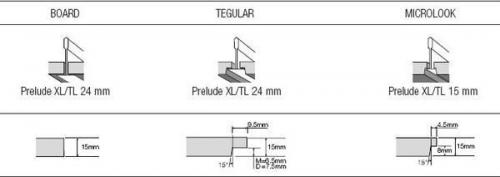

Типы кромок потолков Армстронг.

Стоит отметить, что плиты выпускаются с тремя основными типами кромок.

  1. Teqular, SLT , где край имеет широкую ступеньку. Плиты монтируют в систему, имеющую ширину 24 мм.
  2. Board, SQ , это плита, имеющая ровные края, монтируется в систему шириной 24 мм.
  3. Microlook, FL , края плит имеют узкую ступеньку. Их устанавливают в системы шириной в 15 мм.

Обратите внимание! Исходя из этого, существует два типа подвесных систем – Т-15 и Т-24. Данные системы изготавливаются белого цвета, однако, можно заказать отделку необходимого вам цвета или оттенка.

Если говорить подробнее, то потолки подвесные Армстронг, технические характеристики которых заслуживают особого внимания, будут незаменимы именно на больших потолочных площадях, так как, в первую очередь, имеют небольшой вес, что важно для безопасности.

К примеру, вес гипсокартонных аналогов гораздо больше, что не будет соответствовать требованиям техники безопасности в больших зданиях. Да и монтаж их будет сильно затруднен.

Технические характеристики

Армстронг размеры. Подвесной потолок Армстронг: технические характеристики и особенности монтажа

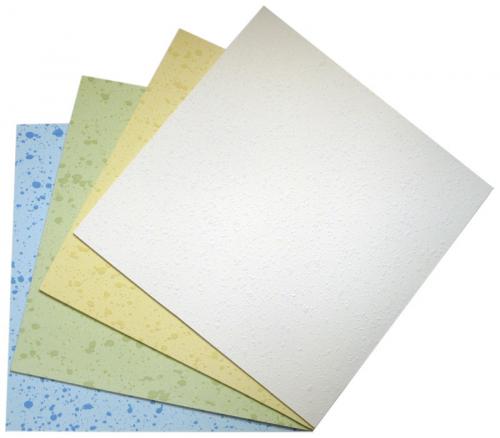

Цвета плит.

  1. Звукоизоляционные свойства. Звук изменяется при переходе между совместными помещениями: 3=35дБ.
  2. Звукопоглощающие свойства. При прохождении и резонировании воздушного потока звуковая энергия превращается в тепловую: 3=0.65.
  3. Устойчивость к влаге. Плиты не провисают при попадания влаги: 1=70%; 2=90%; 3=95%; 4=100%.
  4. Светоотражательные функции. Процентное соотношение количества отражаемого света поверхностью материала: 1=
  5. Гигиенические характеристики. Потолочные системы армстронг рекомендованы для помещений, где требования к гигиене особо высоки – электронная индустрия, фармацевтические компании, здравоохранение и прочее.
  6. Возможность ухода за поверхностью с помощью влажной губки и мягких моющих средств.
  7. Хорошая теплопроводность материала и способность к сопротивлению прохода тепла сквозь него.
  8. Возможность устанавливать подобные потолки, специально обработанные против образования плесени, грибков и микробов .
  9. Размеры плит в миллиметрах — 600×600 мм и 600×1200 мм.
  10. Цвет – стандартный белый, как варианты – черный, хром, золото, металлик и пр.
  11. Толщина плит – 15 мм, 20 мм и 24 мм.
  12. Тип замков – цельноштампованный либо латунный.

Армстронг размеры. Подвесной потолок Армстронг: технические характеристики и особенности монтажа

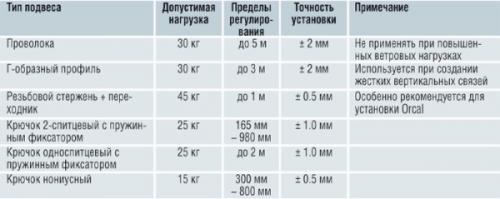

Допустимые нагрузки для элементов каркаса под потолки Армстронг.

Масса самих плит (4/6кг/м²), как и вес каркаса подвесного потолка армстронг небольшой, что позволяет устанавливать системы на потолках в зданиях с большой площадью поверхности. Средняя нагрузка обычно составляет от 6.5кг/м² до 10кг/м².

Каркас изготавливается из алюминия или пластика, поэтому предельно легок при необходимой прочности. Кассеты прикрепляются при помощи подвесов, что еще больше облегчает массу всей конструкции в целом.

Встраиваемое оборудование немного прибавляет общую массу. Поэтому, нужно учитывать дополнительный вес, который создадут светильники, противопожарное оборудование, сигнализация и прочее.

Монтаж самой системы обязательно начинается после подводки всех коммуникаций ().

Обратите внимание! Расстояние от основного потолка до подвесного делается с учетом размеров осветительных приборов, а также следует продумать доступ в будущем для ремонта или замены подводки систем обслуживания.

Сфера использования

Итак, понятно, что подвесной потолок Армстронг характеристики имеет такие, которые больше всего подходят для административных зданий и нежилых помещений.

  • Офисы;
  • коридоры;
  • лаборатории;
  • больницы;
  • кафе и рестораны;
  • залы ожидания;
  • аудитории;
  • школы и детские сады;
  • технические зоны;
  • склады и многое другое – вот область применения данной потолочной системы.

Благодаря гигиеничности и высокой влагостойкости, такие потолки допустимо устанавливать в помещениях с повышенной влажностью. Бассейны, кухни, террасы, туалеты и бани – там, где наблюдается достаточно большой перепад температурного режима и влажности.

Предельно простой монтаж, невысокая стоимость материала и минимальные затраты делают систему армстронг очень востребованной при строительно-ремонтных работах.
