Есть профиль для гипсокартона следующих видов:

• Направляющий. Обозначается как ПН (UD) (расшифровка — профиль направляющий). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. Размеры:
  • 28*27 мм;
  • 50*40 мм;
  • 65*40 мм;
  • 75*40 мм;
  • 100*40 мм.



    Направляющий профиль для гипоскартона отличить можно по гладким полочкам

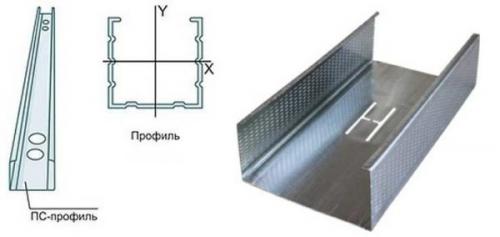

• Стоечный. Обозначается ПС (CD) — профиль стоечный. Вставляется в направляющие, к нему и крепятся ГКЛ. Соответственно, несет основную нагрузку и должен иметь высокую жесткость. Имеет П-образное строение с дополнительными полочками и ребрами жесткости, которые и придают ему большую жесткость. Размеры:
  • 50*50 мм;
  • 65*50 мм;
  • 75*50 мм;
  • 100*50 мм.



    Стоечный профиль для гипоскартона имеет дополнительные ребра жесткости и полочки

• Потолочный. Обозначается ПП и ППН. Соответственно — направляющий и несущий потолочный профиль. Потолочный направляющий имеет сечение в виде буквы «П», имеет меньшее сечение чем стеновой. Потолочный несущий профиль — имеет полки и ребра жесткости, но отличается полочками меньшей высоты. Меньшая высота, чтобы меньше «отбирать» высоты у помещения и что потолочный гипсокартон имеет меньшую толщину, создает меньшую нагрузку на каркас.
  • 60*27 мм — ПП;
  • 28*27 мм — ППН.



    Потолочный профиль тоже бывает направляющий и несущий. Отличаются меньшими размерами (по сравнению со стеновыми)

• Арочный. Имеет сложное строение — с разрезами на боковых гранях для повышенной гибкости. Необходим для создания изогнутых поверхностей.

Профиль для гипсокартона стеновой. Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Долговечность конструкции из гипсокартона определяется прочностью каркаса, а она напрямую зависит от грамотного подбора комплектующих. Разберемся, какой профиль для ГКЛ существует и как правильно его выбрать.

Преимущества использования металлопрофиля

Гипсокартон крепят тремя способами:

• Кстенам на клей. Подходит только для ровных поверхностей без больших перепадов.
• К деревянному каркасу из бруса . Доступный вариант, но элементы из дерева боятся микроорганизмов, грибка и грызунов. К тому же бруски изменяют свою геометрию под воздействием температуры и влажности: конструкция коробится, а прикрепленный к нему гипсокартон трескается.
• К каркасу из металлического профиля.

Достоинства конструкции из металла:

• Профиль делают из оцинкованной стали, устойчивой к ржавчине. Ей не страшны плесень, грибок или насекомые. Поэтому срок службы каркаса практически неограничен.
• В отличие от дерева конструкция из металла не реагирует на изменение влажности воздуха: его геометрия остается постоянной.
• Все разнообразие профиля унифицировано: купив нужный вариант одного вида, легко подобрать к нему соответствующие по размерам комплектующие.

Из-за этих преимуществ и удобства монтажа мастера предпочитают использовать металлический каркас.

Какой бывает профиль?

Разберемся в многообразии металлопрофилей. Есть два основных вида способу применения:

• Направляющие – крепятся по периметру конструкции к стенам, полу или потолку.
• Стоечные – вставляются в направляющие и закрепляются в них. Образуют вертикальные и горизонтальные элементы каркаса. Несут основную нагрузку: именно к ним прикручиваются листы гипсокартона.

По месту применения металлопрофиль бывает:

• Стеновой.
• Потолочный.
• Перегородочный.

Существуют также специальные варианты: угловой, арочный и омега-профиль. Рассмотрим все виды профиля для ГКЛ по порядку.

Профиль для каркаса на стену

Для стен понадобятся 2 вида металлопрофиля:

• направляющий UD (ПНП);
• стоечный CD (ПП).

Направляющий

Параметры будущего каркаса задает направляющий профиль, маркируемый буквами ПНП или UD (латиницей обозначена продукция фирмы «Кнауф»). В спинке детали есть отверстия, через которые ее крепят к поверхности дюбель-гвоздями. Если их шаг не устраивает, то легко просверлить дрелью новые.

Параметры профиля ПНП:

• Длина – 3 метра. При желании можно заказать направляющие большей длины – до 6 метров. Но эта часть каркаса без проблем собирается из отдельных кусков, жестко закрепляемых на поверхности, поэтому длина не имеет значения.
• Ширина основания (спинки) – 50, 65, 75 или 100 мм.
• Высота боковой части, называемой полкой, – 40 мм.
• Диаметр отверстий в спинке под дюбели – 8 мм.

Стоечный

Основная часть каркаса (стойки и перемычки) сооружается из несущего или стоечного профиля, обозначаемого ПП или CD.

• Стойки должны быть цельными, наращивать их нежелательно. Поэтому нужно сразу выбирать детали необходимой длины, которая варьируется от 2,5 до 6 метров.
• Ширина спинки составляет 40–100 мм. Стойки вставляются в направляющие, поэтому имеют сопрягаемые с ними размеры.
• Высота боковой полки – 50 мм.

Профили различаются по толщине металла: у класса «эконом» эта характеристика составляет 0,4 мм.

Совет: используйте более жесткие элементы с толщиной металла 0,55–0,6 мм.

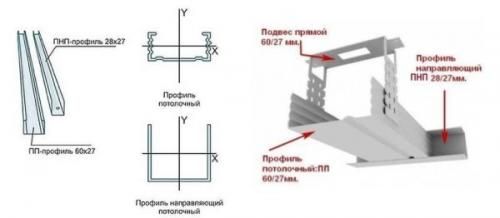

Детали потолочного каркаса

При выравнивании потолков или сооружении многоярусных конструкций также используют направляющие и несущие профили. Они отличаются от изделий для стен по размеру:

• Направляющие (ПНП или UD) выпускаются шириной 28 мм при длине 3 000 мм. Высота боковой полки – 27 мм.
• Несущие (ПП или CD) отличаются еще и присутствием ребер жесткости. Они помогают профилю удерживать вес потолочной конструкции без деформации. Ширина спинки – 60 мм. Длина и высота полки такие же, как у направляющих.

Профиль для перегородок

Изделия, применяемые при монтаже перегородок, отличаются толщиной металла, которая составляет 2 мм. Прочности также добавляют дополнительные ребра жесткости, которыми снабжены многие модели.

• Направляющие, маркируемые UW или ПН, имеют спинку шириной от 4,2 до 15 см. С их помощью можно создать перегородку различной толщины. Длина составляет 2–4 метра, высота полки – 40 мм.

• Стоечные профили (CW или ПС) при той же ширине имеют полки высотой 50 мм. Часто в них есть дополнительные насечки, облегчающие прокладку электрической проводки или других коммуникаций. Длина этих элементов – 3–4 мм, если нужны стойки длиннее, сделают на заказ.

Дверные проемы укрепляются усиленным профилем с маркировкой UA. Выпускается он длиной 3, 4 и 6 метров. Высота полок составляет 40 мм при ширине спинки 50, 75 и 100 мм.

Другие виды

Профиль арочный (ППА) предназначен для формирования криволинейных поверхностей. Бывает выпуклый и вогнутый. Создан на основе несущего, поэтому совпадает с ним по размерам.

Профиль направляющий для гипсокартона. Направляющие профили

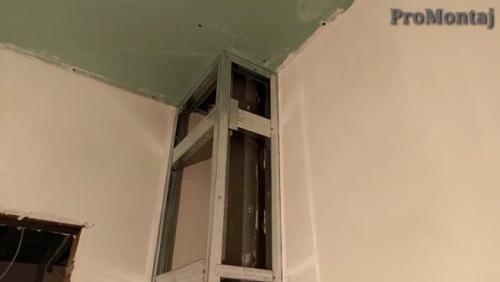

Направляющие профили применяются для создания периметра каркаса. Крепятся к потолку, примыкающим стенам используются при монтаже коробов из ГКЛ. Они монтируются по периметру, и на эти элементы далее крепятся стоечные профили для гипсокартона.

Суть их применения в том, чтобы сформировать плоскость, которая задаст идеальную форму перегородки или плоскости стены. Длина может составлять 3-4 м, в сечении – 2,8*2,7 см. Толщина обеспечивает создание надежной конструкции, это отличный вариант для формирования каркаса при обшивке стен и потолка.

Размеры стандартные, но при необходимости можно заказать изделия по своим размерам. В любом случае для их изготовления используется оцинкованная сталь. Этот материал обеспечивает устойчивость элементов к механическому воздействию, а также защита от ржавчины.

Направляющий профиль для гипсокартона маркируется как ПН или UD, он имеет два ребра жесткости. В строительных магазинах можно приобрести следующие разновидности, первая цифра означает ширину изделия, а вторая – размер спинки: ПН 50*40, 75*40, 100*40. Выбор размера зависит от нескольких факторов:

• Использование в перегородке утеплителя (его толщина);
• Сокрытие внутри перегородки труб, проводки или иных коммуникаций.

Стартовые профили иногда имеют в спинке отверстия в диаметре 8 мм, они необходимы для того, чтобы крепить элементы к поверхности. Ширина спинки изделия составляет 40 мм, что позволяет закреплять листы гипсокартона прямо на направляющих.
