Характеристика светодиодного светильника 4х18 армстронг. Светильники со светодиодными лампами

Характеристика светодиодного светильника 4х18 армстронг. Светильники со светодиодными лампами

Светодиодный потолочный светильник Армстронг — более поздний вариант, отличающийся количеством ламп, уровнем освещенности, меньшим энергопотреблением. Конструкция проста — по всей площади прибора устанавливаются светодиодные лампы (количеством до 32 штук), соединенные определенным образом. Они считаются лидерами среди экологически чистых световых приборов, использующихся в наше время.

Потолок армстронг

Светодиодные (или ЛЕД) светильники потолочные от системы Армстронг обладают множеством характеристик, обозначающих:

• Мощность. Это значение у ЛЕД ламп отличается от привычного, поэтому на упаковке приводится параметр прибора и соответствующая ему мощность обычной лампы накаливания.
• Световой поток. Указываемая величина соответствует мощности обычной лампочки, умноженной на 10, т. е. поток 1000 лм (люмен) соответствует работе обычной 100-ваттной лампочки.
• Цветовая температура. Это величина, показывающая оттенок свечения прибора. Чем больше значение, тем жестче и «холоднее» свет. Привычный оттенок ламп накаливания находится в диапазоне 3000-4000 К (Кельвин).
• Угол расхождения. Параметр, связанный с конструкцией светодиодной лампы. Обозначает размер светового конуса, создаваемого прибором.

Важным фактором является цветовая температура. Правильный выбор оттенка света позволяет обеспечить комфортную обстановку в помещении. Подбирая цвет, следует учитывать величину помещения и, в особенности, высоту потолков. Чем выше расположены светильники, тем больше должна быть цветовая температура.

Светильник армстронг 4х18. Основные достоинства

• Высокая светоотдача.
• Низкий расход электроэнергии.
• Долгий срок эксплуатации.
• Равномерно распределяют свет.
• Бесшумные.
• Не мерцают.

Светильник под армстронг ЛВО13-4х18

Люминесцентные светильники изготавливаются в различных формах: круглые, квадратные, прямоугольные. Форма подбирается в зависимости от типа используемых ламп.

• Компактные отличаются простотой использования, экономичностью, устанавливаются во внутренних помещениях и на лестничных клетках.
• Трубчатые – экономичные лампы, предназначенные для помещений, где не предъявляется высоких требований к цвету освещения, обладают холодным белым светом.
• Кольцевые представляют собой классические люминесцентные лампы, закрученные в кольцо. Благодаря необычной форме могут обеспечивать более качественное освещение.

Люминесцентные лампы не могут подключаться напрямую к сети, им необходим специальный проводник, стабилизирующий напряжение и сглаживающий напряжение тока. Раньше для решения этой проблемы использовался механизм с пускорегулирующей аппаратурой (ПРА), состоящий из:

• стартера – устройства для запуска лампы;
• дросселя, служащего для снижения токов определенного диапазона частот;
• конденсатора – устройства для накопления энергии электрического поля и стабилизации напряжения.

Схема подключения люминесцентных ламп к сети

Но такой механизм вызывал перегрев приборов, сильно шумел и выводил из строя люминесцентные лампы. Это негативно сказывалось на сроке эксплуатации, простоте обслуживания, использовании и экономичности. Для устранения этих недостатков была разработана специальная электронная пускорегулирующая аппаратура (ЭПРА), состоящая из нескольких блоков:

1. фильтр электромагнитных помех;
2. выпрямитель;
3. схема коррекции коэффициента мощности;
4. сглаживающий фильтр;
5. инвертор;
6. балласт (дроссель).

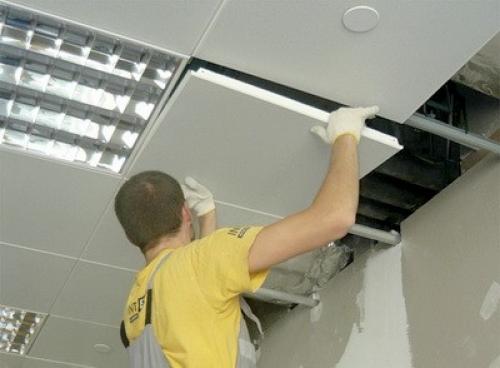

Светильник армстронг размеры. Данные потолки представляют собой обрешетку, изготовленную из Т-образного профиля, с ячейкой 60х60 см. Каждая из них закрывается легкой панелью, которая просто лежит, удерживаясь своим весом. Это позволяет в любой момент провести демонтаж, к примеру, при необходимости доступа к коммуникациям, идущим под потолком за декоративной частью.

Наиболее удобным решением для установки в такие ячейки являются светильники в форме панелей. Они квадратные, поэтому монтируются в пустую ячейку потолка и при этом создают большую площадь излучения света. Такие светильники очень легко устанавливать, что можно сделать даже самостоятельно без привлечения профессионального электрика.

Какие бывают встраиваемые светильники для Армстронга

Для обустройства потолков данного типа применяются осветительные приборы двух видов:

1. Люминесцентные.
2. Светодиодные.

Люминесцентный светильник обычно освещается четырьмя люминесцентными лампами . Размер самого устройства составляет 595 х 595 мм, что позволяет ему размещаться в стандартной ячейке потолка 600 х 600 мм. В нем применяются лампы Т8 с цоколем G13. Такое оборудование может иметь различную степень яркости и отличается по уровню потребления энергии. Помимо классической конструкции иногда в продаже встречается оборудование на 5, 6 и более лампам, что все же является редкостью.

Светодиодные имеют значительно более тонкий корпус, и отличаются легкостью. За их лицевой панелью скрывается светодиодная лента или линейка. Такие приборы создают дневной свет практически такой же, как и люминесцентные светильники. Он обеспечивает хорошую видимость для выполнения работы в офисных и прочих помещениях.

Устройство люминесцентных светильников

Осветительный прибор данного типа состоит из следующих элементов:

• Корпус.
• Растровая решетка.
• Дроссель .
• Стартер .
• Конденсатор .
• Лампы со светоотражателем.

Применяемый в таких светильниках рассеиватель может быть полностью прозрачным или матовым. Последний позволяет свету распределяться более равномерно. Матовый рассеиватель снижается яркость света до 10%, однако его наличие делает освещение более комфортным для глаз, что особенно актуально для рабочих кабинетов и производственных помещений.

Устройство светодиодных панелей

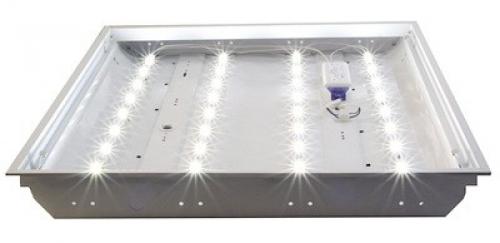

Светильники для Армстронга оснащенные светодиодами имеют более простую конструкцию. Они представляют собой металлический корпус, с внутренней части которого закреплена светодиодная лента или линейка. В зависимости от класса прибора она может быть приклеена несколькими полосками, в результате чего устройство повторяет принцип люминесцентного оборудования, или располагаться всплошную.

Чем больше светодиодов, тем ярче свет. Применяемые светодиоды питаются от сети 220В, поэтому они не нуждаются в использовании блока питания . Это существенно удешевляет конструкцию. Подключение к сети осуществляется через специальный драйвер, который фактически является диодным мостом . Он сглаживает колебания параметров электросети, благодаря чему свет горит равномерно. Такие светильники оснащаются прозрачными или матовыми панелями, которые выполняют функцию рассеивания света.

Очень важным моментом при выборе светодиодного светильника является толщина стали, из которой изготовлен корпус. Дело в том, что при работе диоды прогреваются, поэтому нуждаются в охлаждении. Корпус берет на себя функцию радиатора. Он поглощает тепло, после чего его рассеивает. Если светильник сделан из листовой стали толщиной 0,2 мм, то он не справляется с заданной задачей, поэтому и ресурс диодов сокращается. Чем толще сталь корпуса, тем лучше.

Какой тип светильника выбрать

Мнение о том, в пользу какого варианта светильника отдать предпочтение одинаково абсолютно у всех. Безусловным лидером по популярности являются светодиодные осветительные приборы. Они выигрывают у люминесцентных по всем ключевым параметрам, кроме стоимости.

К их достоинствам можно отнести:

• Меньший вес и толщина.
• Экономное потребление энергии.
• Большой эксплуатационный ресурс.
• Равномерное свечение без вспышек.
• Безопасность.

Критерий веса и толщины не является критичным, чтобы считать его явным преимуществом, поскольку после монтажа светодиодные и люминесцентные светильники для Армстронга выглядят одинаково. Однако, тонкий корпус диодного оборудования может быть преимуществом, если потолок прячет выступающие коммуникации, дистанция до которого составляет всего несколько сантиметров. Обычно такие светильники выбирают для установки в общественные помещения, которые часто имеют большую площадь. При обустройстве подобных объектов могут устанавливаться сотни светильников, поэтому в плане доставки, намного проще перевезти светодиодное оборудование. К тому же оно не боится встряски, в отличие от люминесцентных ламп.

Безусловно, одним из самых важных достоинств в пользу светодиодных светильников является значительно меньший уровень потребления энергии. Хотя люминесцентные лампы и экономны в сравнении с лампочками накаливания , но светодиоды превосходят их практически в 2 раза, при том же уровне светового потока.

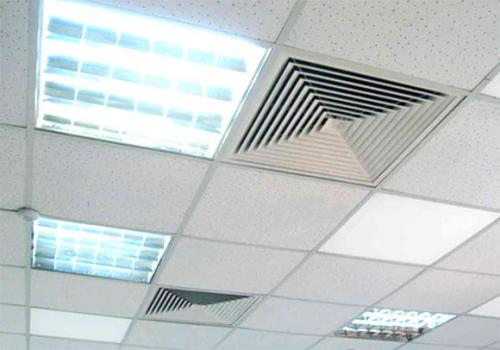

Сколько весит светильник армстронг. Виды подвесных потолков армстронг

Британская фирма Armstrong первой вывела на рынок уникальный проект применения модулей. Существует множество материалов, комплектующих подвесные потолки армстронг.

Технические характеристики и виды этих материалов:

• Волокно с применением минералов
• Поликарбонат
• Дерево
• Волокно из базальта
• Алюминий
• Сталь

Текстурные особенности потолков:

• С применением тиснения
• С применением перфорации
• С применением одинакового геометрического рисунка
• С применением различных элементов декора

Широчайший ассортимент и многообразие цветовой палитры позволяют спроектировать идеальный для потребителя подвесной потолок армстронг (прочитайте также: «Подвесные потолки: виды и характеристика конструкций «).

Технические характеристики потолков по площади применения:

• Минимальная площадь покрытия потолка может составлять полтора квадратных метра
• Потолок может покрыть пространство до тысячи квадратных метров. Такая площадь имеется в наличии в большинстве вокзалов, либо торговых центров.

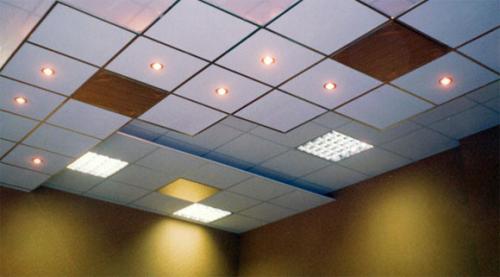

Уникальная конструкция позволяет создать следующий дизайн потолка армстронг:

• Абсолютно ровную подпотолочную область
• Различные фигуры в трех измерениях
• Цветная разрисовка потолка
• Разноуровневый потолок

Данные типы дизайна могут применяться всюду: в офисах, муниципальных организациях, производственных цехах, а также в жилых домах. Кроме того, можно подобрать конструкции подвесного потолка как с видимой системой подвешивания к потолку, так и со скрытой. В потолок можно встроить любое необходимое оборудование: освещение, звуковую и

Особая модульная конструкция выделяет из общей массы подвесные потолки армстронг.

Размеры модулей могут разниться, но производители стараются соблюдать следующие параметры при производстве:

• 600х600мм или квадратные плиты
• 600х1200мм или прямоугольные плиты

Обыкновенно толщина модуля потолочной конструкции не превышает 25мм, а также имеет наименьший данный параметр в 8мм. Исходя из этого, нет больших сложностей в том, чтобы определить вес подвесного потолка армстронг. Минимальная масса потолка составит 2,5кг на м2, а максимальная до 8, что является приличным разбросом. Выяснить, отчего вес 1м2 подвесного потолка армстронг так различен, помогает материал, которым комплектуются модули конструкции. Металл и дерево значительно утяжеляют потолок, в то время как минеральные, либо базальтовые волокна значительно уменьшают массу деталей.

Выяснив вес каркаса подвесного потолка армстронг, можно узнать, какие модули бывают непосредственно по форме их собственных кромок:

• Microlook – тип модуля у узкой ступенью для подвешивания каркаса для подвесного потолка. имеющий ширину полтора см.
• Board – модуль данного типа обладает ровными кромками, которые предназначаются для монтирования на установочные планки.
• Tegular – вид модуля, имеющий ширину планки 2,4см и обладающий широкой ступенькой.

Надежная подвесная система – залог успеха для любого потолка. Исключением не является по данному параметру и подвесной потолок армстронг

Характеристики подвеса данной конструкции всегда соответствуют всем стандартам безопасности, что обеспечивается производством каркаса из металлических элементов, которые представляют собой:

• Несущий профиль
• Угловой профиль
• Поперечный профиль
• Проволочный регулируемый подвес

Для того, чтобы потолок выглядел так, как на лучших фото мировых офисов, необходимо соблюдать несложное правило, а именно, подбирать профили согласно общей цветовой стилистике помещения.

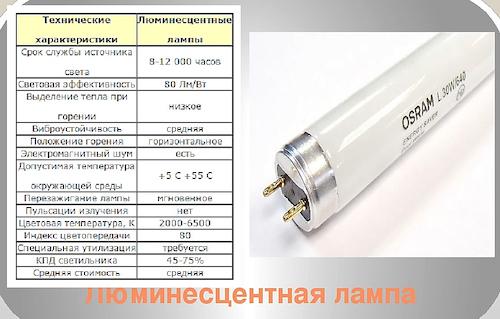

Мощность люминесцентного светильника. Параметры и технические характеристики

Несмотря на разнообразие моделей и модификаций, существуют определенные показатели, характерные для всех люминесцентных ламп. К ним относятся следующие:

• Характеристики излучаемого света: яркость, световой поток , цвет и область спектра, пульсации светового потока.
• Параметры электрического плана, связанные с мощностью, питающим током, рабочим напряжением. Учитывается тип разряда и область свечения, непосредственно участвующая в процессе освещения.
• Эксплуатационные качества, определяемые сроком службы, световой отдачей, размерами и конфигурацией люминесцентных лампочек. Следует учесть, что две первые группы параметров во многом зависят от питающего напряжения и внешних условий окружающей среды.

Одним из основных признаков, по которым различаются лампы дневного света, считается напряжение горения, напрямую связанное с используемым разрядом.

Они разделяются следующим образом:

• Лампы до 220 вольт с дуговым разрядом, с оксидным катодом накаливающимся самостоятельно. Он предварительно нагревается, после чего загорается сама лампа.
• Лампы до 750 вольт с дуговым разрядом. Этим устройствам не требуется предварительный нагрев катодов, их мощность составляет свыше 60 Вт, используются преимущественно за рубежом.
• Лампы с тлеющим разрядом. Используют в работе холодные катоды, функционируют от малых токов, не более 200 мА. Используются в рекламном и сигнальном освещении.

В большинстве областей и систем освещения применяются светильники первой группы. Мощность люминесцентных ламп этого типа составляет 15-80 Вт, а средний срок эксплуатации составляет более 12 тысяч часов. При этом каждая лампа должна суммарно проработать минимум 4800-6000 часов. За этот период допустимое снижение светового потока составляет 40% и менее от первоначального. Допустимый температурный режим – 5-55С, наиболее благоприятные условия эксплуатации – при температуре 5-25С.

Квадратные люминесцентные светильники. Разновидности ламп для квадратных люстр

В современных квадратных светильниках используют люминесцентные, галогенные и светодиодные лампочки.

Люминесцентные лампы

Данные лампы являются герметичными стеклянными колбами, заполненными ртутными парами. Лампочка оснащена электрическими контактами для получения питания из сети. В результате возникновения разряда появляется ультрафиолетовое свечение, люминофор на стенках колбы трансформирует световой поток в диапазон, заметный человеческому глазу.

В качестве примера приведем люминесцентный квадратный светильник врезного типа. Его устанавливают во внутреннюю часть потолка — на 10-12 см. При установке важно предусмотреть определенный зазор от потолка (хотя бы 2-3 см). Если тепловой зазор отсутствует, возникнет перегрев как светильника, так и находящихся поблизости материалов.

Достоинства люминесцентных ламп:

• довольно высокий КПД, превышающий 25;
• максимальная приближенность света к солнечному спектру;
• стойкость к скачкам напряжения в сети;
• отсутствие склонности к критическому перегреву.

Недостатки люминесцентных ламп:

• со временем уменьшается интенсивность освещения;
• сложная схема подключения;
• требовательность к минимальному уровню напряжения;
• наличие ртути внутри колбы, что требует осторожности в процессе эксплуатации и особых условий утилизации лампочек.

Галогенные лампы

Во внутренней части лампочки находятся бромовые или йодные пары. Они необходимы в качестве буфера, препятствующего оседанию атомов вольфрама на стеклянную колбу, вынуждая их возвращаться в исходное положение.

Особенностью галогенных источников света является необходимость в высоких температурах (не менее 200 градусов), чтобы активизировать пары буфера. В связи с этим использование галогенных ламп возможно далеко не во всех ситуациях. Так же, как и в случае с люминесцентными люстрами, при установке в квадратный светильник галогенной лампы понадобится тепловой зазор на 2-3 см.

У галогенных светильников есть важные преимущества:

• очень высокая светоотдача;
• насыщенность и стабильность освещения;
• длительный эксплуатационный срок;
• удобство в регулировании яркости света.

Есть у галогенных ламп и недостатки:

• неустойчивость к перепадам напряжения в сети;
• склонность к перегреву;
• наличие большого количества ультрафиолетового спектра.

Светодиодные лампы

Работа этого типа лампочек основана на действии диодов, выступающих в качестве полупроводников. Световой поток создается в результате излучения электронами светового потока и пропускания через него электрического потока в заданном направлении. Благодаря наличию в диодах световых фильтров появляется возможность регулирования длины световой волны.

Преимущества светодиодных ламп:

• экологичность (в светильниках отсутствует какая-либо газовая среда, опасная для здоровья);
• экономичность (расход электричества приблизительно в 20 раз меньше в сравнении с лампочками накаливания);
• длительный срок эксплуатации, достигающий 50 тысяч часов;
• стойкость к перепадам напряжения и механическим нагрузкам;
• отсутствие ультрафиолетового излучения.

Недостатки светодиодных ламп:

• высокая стоимость;
• нельзя использовать в условиях высокой влажности или при повышенных температурах воздуха;
• световой поток — направленный, а возможность рассеивания обеспечивается только специальными фильтрами, которые нужно приобретать дополнительно.

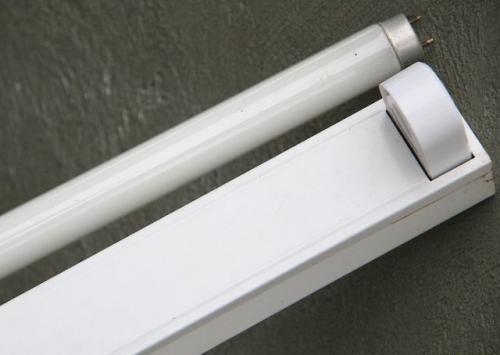

Светильник люминесцентный на 4 лампы. Неисправности светильников с люминесцентными лампами и их ремонт

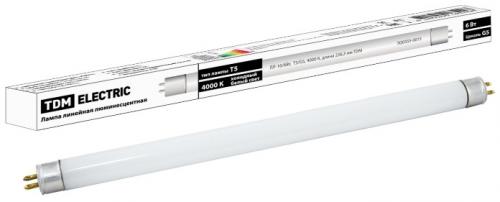

Как уже было сказано - у таких ламп есть две спирали. Они нужны для разогрева газов и питания лампы после её запуска. Из колбы выходят по два штыревых контакта от спиралей с каждой из сторон.

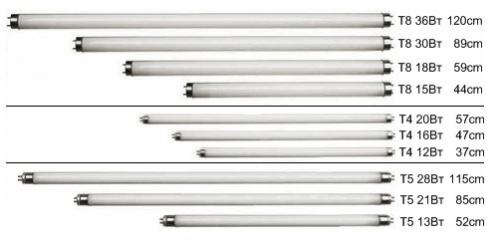

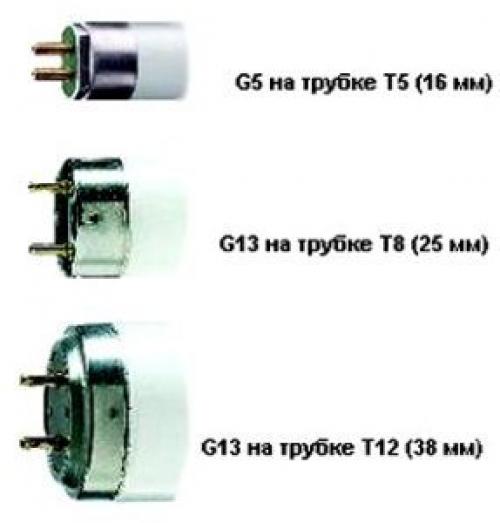

Такой способ подключения называется штырьковый цоколь типа G. В зависимости от расстояния между выводами различают цоколи типа G13 и G5. У которых штырьки расположены на расстоянии 13 и 5 мм соответственно.

Схема питания и нормальный режим работы

Люминесцентные лампы отличаются от обычных тем, что для их работы недостаточно просто так подключить её выводы к сети переменного тока 220В. Схема питания предполагает работу люминесцентной лампы с так называемым ПРА - пускоругелирующий аппарат. Они бывают двух типов:

Электромагнитный (ЭмПРА);

Электронный (ЭПРА).

Электромагнитные ПРА считаются устаревшими, но все равно часто используются и по сей день. Они не столь эффективны и дают свет с едва заметными мерцаниями (низкий коэффициент пульсаций), но надежны и просты в ремонте. Поэтому рассмотрим для начала их.

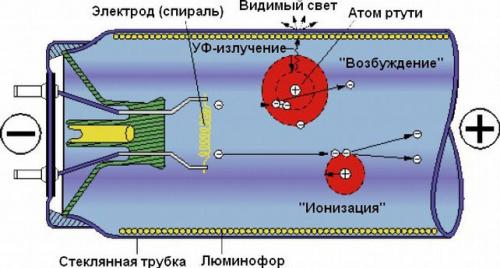

Чтобы зажечь лампу нужно пробить её газовый промежуток для этого нужно создать импульс повышенного напряжения. Поэтому последовательно лампе устанавливают накопитель энергии - дроссель.

Но такая схема работать все равно не будет, нужно управлять процессом разогрева спиралей и накоплением энергии. Спирали разогревают чтобы спровоцировать эмиссию электронов, в результате чего должен возникнуть разряд в ионизированном газе. В трубчатых люминесцентных лампах разряд является тлеющим.

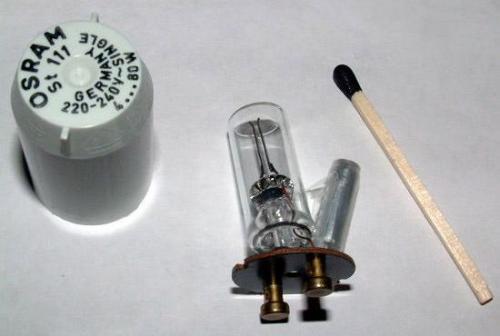

Поэтому параллельно лампе устанавливается стартер. Внутри стартера расположена неоновая лампочка (типа той, что в вашей индикаторной отвёртке или в подсветке выключателя) внутри которой в качестве электродов выступают биметаллические контактные пластины.

Когда вы подаете на схему напряжение холодные биметаллические контакты замкнуты, через них и две спирали, с которыми он соединен последовательно, протекает ток.

Спирали разогреваются, и биметалл нагревается, до тех пор, пока не разомкнутся контакты стартера. Тогда энергия, накопленная в дросселе будет стремиться поддерживать протекание тока, в результате чего напряжение на лампе начинает расти до тех пор, пока не произойдёт пробой, либо не остынут контакты стартера, они замкнутся и процесс разогрева спиралей начнётся заново.

Кроме стартера и дросселя в светильниках устанавливают конденсаторы для подавления помех, но не всегда.

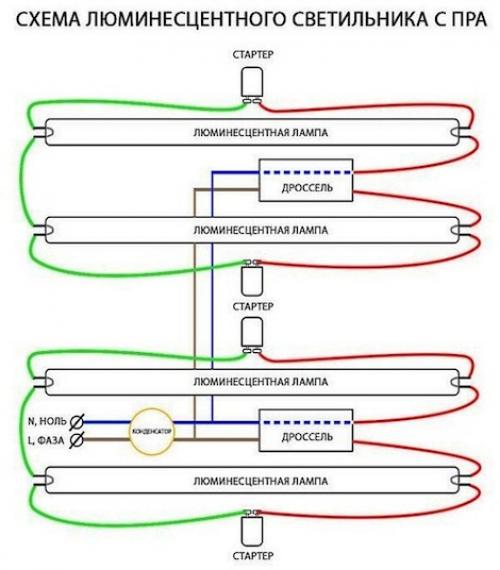

Схема растрового светильника с 4 лампами, где к одному дросселю подключено по две люминесцентных лампы.

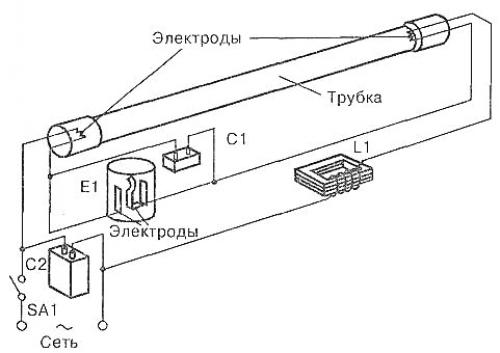

Схема светильника с одной люминесцентной лампой:

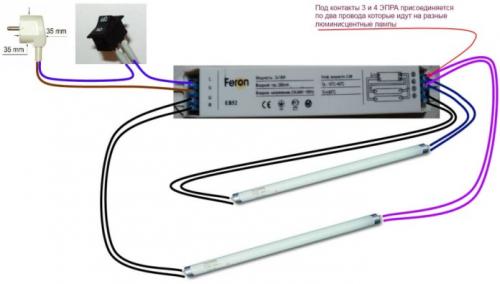

Электронный ПРА устроен сложнее. В нем используется явление резонанса напряжений. В основе его схемотехники лежит высокочастотный импульсный блок питания, который нагружен на дроссель последовательно, и конденсатор, подключенный параллельно лампе. Принцип действия ЭПРА достоин описания в отдельной статье - Как устроены и работают ЭПРА люминесцентных ламп .

Подключается он проще чем ЭмПРА, схема нанесена на корпусе эпра и подключение заключается в подаче питания на клеммы, обозначенные буквами L1 и L2. А лампа подключается к оставшимся двум парам клемм.
