Как резать потолки Армстронг. Расчет потолка Армстронг

Как резать потолки Армстронг. Расчет потолка Армстронг

Любая из подвесных потолочных систем типа Армстронг монтируется только после осуществления специальных расчетов. И цели таких расчетов очевидны:

• Выяснить, какая цена будет на подвесной потолок Армстронг.
• Подсчитать расход материалов.
• Максимально гармонично вписать потолочную систему в имеющийся или же запланированный интерьер.

Расчет начинают с самого простого — замера периметра. Сделать это просто — достаточно измерить длину стен и округлить получившиеся цифры до числа, кратного трем. Стеновой профиль (тот, который периметральный) легко можно сгибать и резать (в принципе, как и любой уголок).

Теперь по плитам. Их резать надо очень осторожно и не больше, чем наполовину — то есть их ширина не может оказаться менее 30 см. А то возникнет необходимость в дополнительных ячейках, а это и работа лишняя, и материалы.

Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают. И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида.

К обрезанным плитам имеется ряд требований при размещении их в потолочной конструкции Армстронг:

1. Обрезной ряд должен находиться у дальней от входа стены.
2. Обрезки цельным размером дополняются строго по ширине. Затем общая полученная ширина делится пополам и пара плит, обрезанных по заданному размеру, разносится по разным углам помещения (но в одном ряду, конечно).

Существуют различные сметные нормы расхода Armstrong-материалов для помещений различной конфигурации:

1. Квадратных (стандартная плитка потолочная 600х600 мм) или с соотношением сторон 3/4:
   • профиля несущего (3700 мм) – 0,80 м/кв. на м потолка;
   • продольного (1200 мм) – 1,60 м/кв. на м потолка;
   • поперечного (600 мм) – 0,80 м/кв. на м потолка;
   • периметрального (3000 мм) – 0,5 м/кв. на м потолка;
   • подвесов – 0,6 шт./кв. на м потолка.
2. С соотношением сторон от 2/3 до 1/2 (нормы увеличиваются):
   • несущего надо – 0,84 м/кв. на потолочный метр;
   • продольного – 1,68 м/кв;
   • поперечного – 0,87 м/кв;
   • периметрального – 0,5 м/кв;
   • подвесов – 0,7 шт./кв.

Однако надо помнить, что все полученные в результате расчетов показатели необходимо округлять до ближайших целых и больших значений профилей и подвесов типа стандарт.

Шаг крепления к стенам для периметрального профиля равен 0,6 м. Это если плиты мягкие, а конструкция не имеет дополнительных нагрузок.

Если же плиты жесткие, а потолок нагружен — 0,3 м. Только нужно знать, что вентиляционные решетки и светильники для потолка Армстронг не считаются допнагрузкой.

Обратите внимание : сегодня на многих ресурсах есть онлайн калькулятор потолка Армстронг, так что любой желающий может рассчитать расход материалов и, следовательно, довольно точную стоимость будущего потолка для конкретного помещения.

Технология потолка Армстронг. Организация и технология выполнения работ

2.1. В соответствии со СНиП 3.01.01-85* "Организация строительного производства" до начала выполнения строительно-монтажных (в том числе подготовительных) работ на объекте Генподрядчик обязан получить в установленном порядке разрешение от Заказчика на выполнение работ. Основанием для начала работ может служить Акт освидетельствования скрытых работ по подготовке поверхности перекрытия к устройству подвесных потолков.

2.2. Потолочные работы осуществляют в соответствии с требованиями СНиП 3.04.01-87, Рабочего проекта и Проекта производства работ. Замена предусмотренных проектом материалов и составов допускается только по согласованию с проектной организацией и Заказчиком.

2.3. Выбор материалов каркаса подвесных потолков (металлические или смешанные) проводят в зависимости от назначения и вида применяемых лицевых отделочных элементов.

2.4. Для устройства подвесного потолка типа Армстронг применяют двухосный каркас в одном уровне, который состоит из главных неразрезных элементов, проходящих через все помещение и расположенных перпендикулярно к ним второстепенных разрезных элементов, образующих ячейки, в которые укладывают лицевые отделочные элементы (см. рис.1).

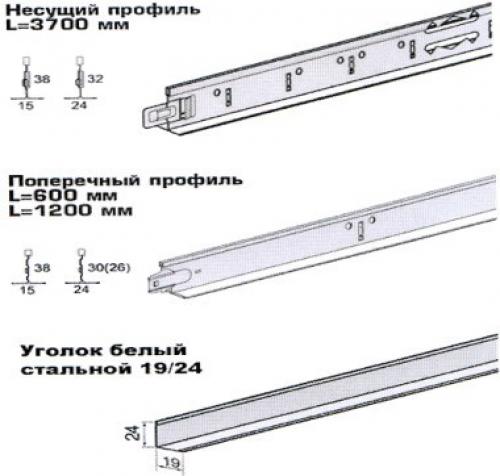

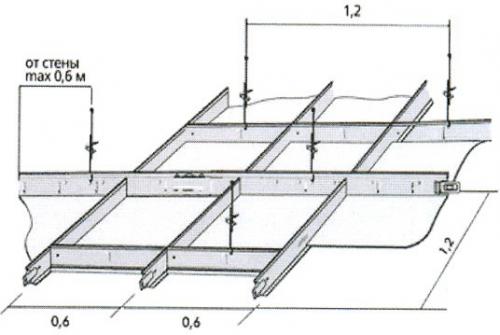

Рис.1. Подвесная система

2.5. Главные и второстепенные элементы каркасов в одном уровне выполняют из малоразмерных гнутых профилей листовой стали, алюминиевых сплавов и древесины.

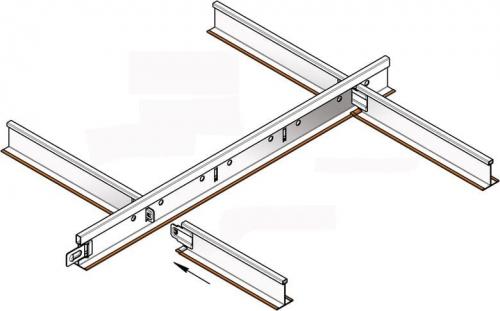

Рис.2. Соединительные элементы подвесной системы

2.6. Главные элементы каркаса в одном уровне по длине соединяют с помощью накладок, закрепляемых болтами или вырубленными язычками в стенках профилей.

2.7. Второстепенные элементы крепят к главным с помощью шплинтов, пластинчатых хомутов или пружин.

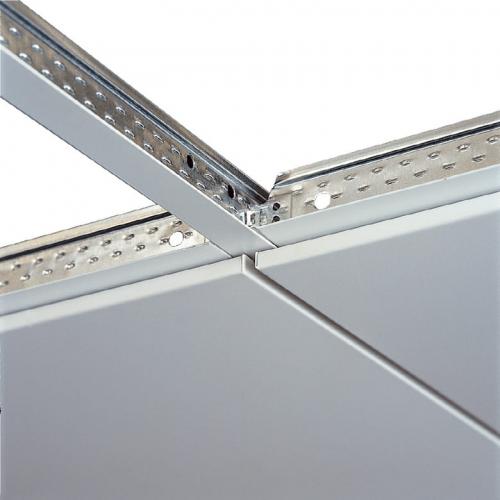

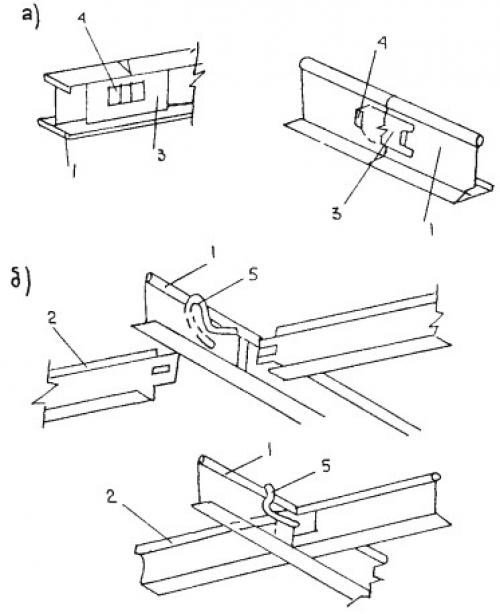

Рис.3. Соединения элементов каркаса: а) соединение главных элементов по длине при помощи накладок и вырубленных язычков; б) соединение второстепенных элементов с главными при помощи шплинта. 1 - главный элемент; 2 - второстепенный элемент; 3 - накладка; 4 - вырубной язычок; 5 - шплинт

2.8. Элементы каркаса подвесного потолка к основным конструкциям зданий крепят с помощью подвесок, которые, с одной стороны, имеют узлы и детали крепления к перекрытиям, а с другой - к каркасу.

2.9. Подвески в зависимости от условий эксплуатации подвесного потолка и с учетом его жесткости подразделяют на два вида: гибкие и жесткие. Подвески состоят из двух частей и устройства для регулирования высоты, обеспечивающего установку каркаса на заданной отметке.

2.10. Гибкие подвески выполняют из оцинкованной стальной проволоки диаметром 2,5-3 мм, стальных лент толщиной 0,6-0,8 мм, а жесткие - из круглых стержней диаметром 5-12 мм, полос толщиной 2-4 мм, уголковых и других профилей.

Виды подвесок приведены на рис.4.

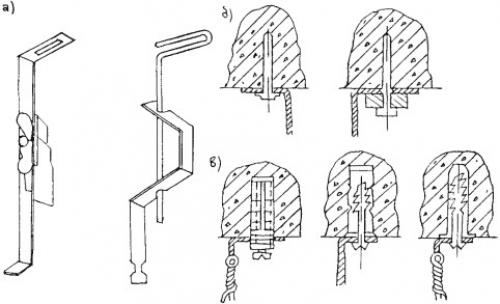

Рис.4. Виды подвесок и элементов их крепления: а) варианты подвесок; б) крепление кронштейнов пристрелкой; в) крепление кронштейнов при помощи распорных и закладных деталей

2.11. Крепление подвесок к основным конструкциям здания производят в зависимости от конструкции перекрытия: к железобетонной плите перекрытия - с помощью кронштейнов, которые пристреливаются к плите дюбель-гвоздями (рис.4б), и с помощью распорных и закладных деталей (рис. 4в); к стальным конструкциям - с помощью хомутов или болтов; к деревянным перекрытиям - на гвоздях, шурупах и скобах.

2.12. Кроме указанных выше способов широко распространено крепление подвесных потолков с каркасом из арматурной стали к выпускам арматуры из швов железобетонных плит.

2.13. Подвесные потолки поэлементной сборки могут применяться в помещениях с относительной влажностью воздуха до 70% и температурой не ниже 15 °С при отсутствии агрессивных сред.

2.14. Монтаж потолков следует выполнять только в период отделочных работ (в зимнее время при подключенном отоплении).

2.15. Допустимый относительный прогиб для сборных подвесных потолков допускается не более 1/250 пролета. Конструкции потолков рассчитаны только на собственный вес и исключают возможность дополнительных монтажных нагрузок.

2.16. Прокладку трубопроводов водоснабжения в надпотолочном пространстве рекомендуется выполнять в лотках, закрепленных с уклоном в сторону расположения сантехнических шахт.

2.17. Крепление инженерных коммуникаций, вентиляционных коробов, трубопроводов и светильников к перекрытию должно выполняться на отдельных подвесках, не связанных с подвесками крепления подвесных потолков.

Все виды сборных подвесных потолков должны иметь конструктивное решение, позволяющее вести их монтаж снизу, а также снимать в любом месте отдельные панели или участки потолка для ремонта проводок или установки светильников. В надпотолочном пространстве не допускается прокладка сгораемых элементов оборудования или материалов.

Потолок Армстронг пожаробезопасность. Вопрос-Ответ. Всё, что вы хотели знать о потолках Armstrong, но стеснялись спросить.

1. В чем разница между горючестью и огнестойкостью?

Горючесть определяется скоростью распространения пламени по поверхности материала и тем, как материалы влияют на развитие огня в определенной зоне. Огнестойкость - способность материалов (после развития огня) препятствовать распространению пожара по зданию и способствовать защите и сохранности конструктивных элементов.

2. Какова огнестойкость потолочных плит Armstrong?

Об огнестойкости подвесных потолоков можно говорить только рассматривая единую комбинацию потолочных плит и подвесной системы. Не существует такого понятия как огнестойкая потолочная плита и огнестойкая подвесная система. В зависимости от нормативных требований различных стран и типа защищаемой конструкции (т.е. дерево, бетон, сталь и пр.) потолочные системы Armstrong, как правило, обеспечеивают 30-60 минут или даже более время защиты.

3. Чем подрезают плиты заполнения, подходящие к стенам?

Потолочные плиты Armstrong из минерального волокна можно подрезать при помощи острого ножа (в этом случае возможно сформировать кромку tegular/microlook). При необходимости подрезанные кромки можно прокрасить. Деревянные плиты Madera можно подрезать только ручной или электрической пилой с мелким шагом зубьев. Для подрезки металлических плит Orcal лучше всего ипользовать ножницы или ленточную пилу для листового металла.

4. Из чего состоят минераловолоконные плиты Armstrong?

Потолочные плиты Armstrong из минерального волокна производят из комбинации природных переработанных и рециклированных материалов; пропорция зависит от типа плит: это минеральная вата, глина, перлит, целлюлоза и крахмал, смешанные на водной основе и отформованные горячим методом. Их финишная обработка - либо краска на водной основе, либо ламинированное окрашенное тканевое покрытие, либо декоративные слой. Все эти материалы безопасны для окружающей среды, производственные процессы на предприятиях Armstrong удовлетворяют тербованиям стандарта ISO 14001. Важно! При производстве потолочных плит Armstrong не использует и никогда не использовал асбест!

5. Что такое пожарный компенсатор несущей рейки, каков принцип его действия?

Как известно, при нагреве металл расширяется, поэтому несущие рейки увеличиваются в своих линейных размерах (в частности в длину), когда в помещении из-за пожара начинает расти температура. Но так как несущие рейки ограничены расстоянием между стенами, то рост длины реек компенсируется тем, что они могут выгибаться вверх, вниз и вбок. Это приводит к выпадению плит заполнения и к разрушению подвесной системы и всего потолока в целом. Для того, чтобы компенсировать увеличение длины несущих реек, инжинеры Armstrong предусмотрели в них специальные пожарные компенсаторы, которые при нагревании деформируются так, что удлинение несущей рейки происходит именно за счет них, а не за счет номинальной длинны. Удлинение же поперечных реек при нагреве компенсируется за счет замков.

Таким образом, подвесная система при нагреве сохраняет свою целостность, а значит и подвесной потолок сохраняет свою целостность. Почему это так важно? Дело в том, что плиты обладают низкой теплопроводностью, т.е. являются хорошим теплоизолятором, поэтому подвесной потолок является отличным элементом огнезащиты несущих конструкций здания. Это дает дополнительное время для эвакуации людей, а для пожарных это дополнительное время для тушения пожара и возможность спасти здание от обрушения.

6. Из чего сделаны элементы подвесных систем Armstrong?

Компания Armstrong для производства своих подвесных систем использует только оцинкованнуюгорячим методомсталь. Суть этого метода в том, что сталь опускают в резервуар с горячим расплавленным цинком, происходит реакция, за счет которой образуется защитный цинковый слой. Этот способ до сих пор остается самым надежным с точки зрения получения максимальной устойчивости к коррозии.

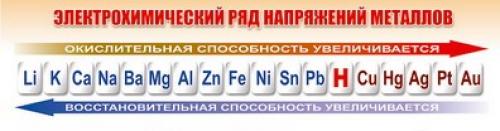

Этот ряд показывает какой из металлов первым вступает в реакцию окисления. Обратим внимание на пару цинк (Zn) и железо (Fe). Первым в реакцию вступит цинк (он левее) и до тех пор, пока есть цинковый слой, железо не будет вступать в реакцию. Т.е. первым будет разрушаться именно цинковое покрытие, а остальная несущая основа будет оставаться целой.

7. Что такое несущая способность подвесной системы, как её измеряют?

Несущая способность подвесной системы измеряется в килограммах и по стандартам компании Armstrong это такая статическая нагрузка на систему, при которой прогиб реек составляет не более 4 мм на 2 метрах! Важно! Некоторые производители несущей способностью называют нагрузку, при которой система разрушается! Таким образом сравнивать два таких показателя нельзя!

Что такое потолок Армстронг. Положительные стороны потолков Армстронг

Приобретая панели потолочные Армстронг, технические характеристики плит должен знать каждый хозяин. Вряд ли вы стали бы покупать автомобиль или ноутбук, не изучив его параметры, а также сильные и слабые стороны.

Более детально: « Преимущества потолков Армстронг «

Из очевидных достоинств подвесных конструкций известно вот что:

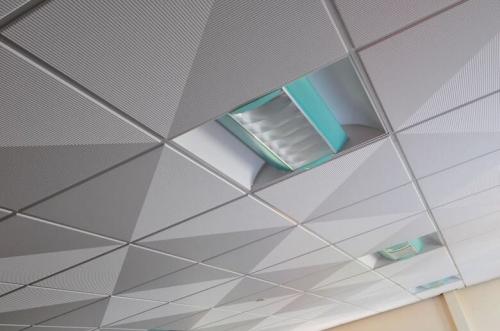

• Дают полноценный доступ к системе вентиляции, любым датчикам и приборам освещения. Произошло замыкание проводки? Что-то не так с вентиляцией? Вам не потребуется снимать весь потолок, буквально кроша все вокруг. Достаточно убрать одну из проблемных панелей, устранить причину поломки и поставить ее на место.
• Базовое потолочное покрытие выглядит не лучшим образом? Оно неровное, заметны грязь и другие погрешности? Не волнуйтесь – потолок типа Армстронг спрячет все.
• О быстром монтаже и разборке мы уже сказали – теперь поговорим об уходе. Долгая уборка, чистка, увлажнение – все эти слова явно не о потолках Армстронг.
• Достаточно высокое светоотражение. Благодаря этому свойству, вы сможете существенно сэкономить на электричестве.
• Плиты сделаны из натурального материала, а значит, являются экологически чистыми и безопасными для здоровья.
• Для данного вида потолка производители выпускают множество дополнительных аксессуаров. Они упрощают монтаж и расширяют функционал панелей. Решетки вентиляции, элементы освещения – все это создается и совершенствуется.
• Отличная шумоизоляция. Теперь вы понимаете, почему в офисных центрах плиты Армстронг стоят практически в каждом кабинете?

Элементы подвесного потолка Армстронг. Устройство подвесного потолка «Армстронг»

Что же это за потолочная система? Каково устройство потолка «Армстронг»? Он состоит из профилей, которые крепятся к перекрытию подвесами. Профили располагаются в виде клетки, в ячейки которой и устанавливаются потолочные плиты или светильники. Вся эта конструкция – навесная.

Разберем, каково же устройство каркаса подвесного потолка «Армстронг». Основная нагрузка приходится на направляющие (несущие профили), которые с помощью подвесов прикрепляются к перекрытию. Вся система имеет небольшой вес, вследствие чего профили располагаются с шагом 120 сантиметров. По разметке через каждые 50 сантиметров закрепляются подвесы с крючками, на которые устанавливаются направляющие. Для этого в них имеется перфорация.

Таким образом, направляющие получаются установленными параллельно через каждые 120 сантиметров.

При устройстве потолка «Армстронг» поперечные профили тоже крепятся через 120 сантиметров (между направляющими). Получается такая решетка – 120 на 120 сантиметров. Сама подвесная система потолка состоит из плит с размерами 60 на 60 сантиметров. Точнее – 598 на 598 миллиметров. Чтобы их установить, необходимо закрепить дополнительные, нужного размера, профили. В полученные ячейки и устанавливаются потолочные плиты (или светильники).

Все детали этой модульной системы свободно соединяются друг с другом, что делает возможным получать потолки всевозможных линейных форм и размеров, но только в помещениях с квадратными или прямоугольными формами. Устройство подвесных потолков типа «Армстронг», к сожалению, не позволяет выполнить фрагменты нелинейной конфигурации.

1. Профили

Профили для устройства каркаса подвесного потолка «Армстронг» выполнены из сплава алюминия и имеют очень маленький вес. Сверху у них есть отверстия для стыковки друг с другом и крепления к подвесам. Снизу, в видимой части, у профилей имеется красивое покрытие, белого или серебристого цвета. Встречаются также детали, окрашенные в золотой или черный цвета. Иногда бывают профили другого цвета.

Профили могут быть длиной 600, 1200 или 3600 миллиметров. Нужную длину можно отрезать при устройстве потолка «Армстронг». Но профиль не должен быть короче, чем длина помещения. А если он еще и несущий, желательно, чтобы он был цельным. Если длины имеющегося профиля недостаточно, его также можно нарастить.

Для поперечных элементов при устройстве каркаса подвесного потолка «Армстронг» нужны профили длиной 60 или 120 сантиметров. Необходимо посчитать, сколько и каких профилей потребуется для каждого конкретного случая. Разрезать их нельзя, потому что у них по краям имеются стыковочные выступы (для крепления их к несущим элементам).

И несущие, и поперечные профили могут быть разной высоты. Полочка у них бывает 15 или 24 миллиметра, а спинка – 19, 24 или 29 миллиметров.

Это зависит от того, для каких размеров и типов плит они предназначены. Встречаются также профили-уголки, которые устанавливаются в месте стыка потолочных плит со стеной при устройстве потолка «Армстронг». Они называются пристенными.

1. Плиты

Плиты могут быть выполнены в двух вариантах: 60 на 60 сантиметров или 60 на 120 сантиметров. Первые, квадратные, при устройстве подвесных потолков типа «Армстронг» встречаются чаще. Причина может быть в том, что интерьер с квадратными плитами смотрится лучше, чем с прямоугольными. Толщина этих деталей также может быть разной: 6–19 миллиметров. Чем толще плита, тем звукоизоляция лучше. Также имеет значение, из какого материала она сделана.

Источник: https://armstrong-dlya-potolkov.aystroika.info/stati/raznovidnosti-podvesnyh-sistem-armstrong-osobennosti-konstrukciy-potolkov-armstrong

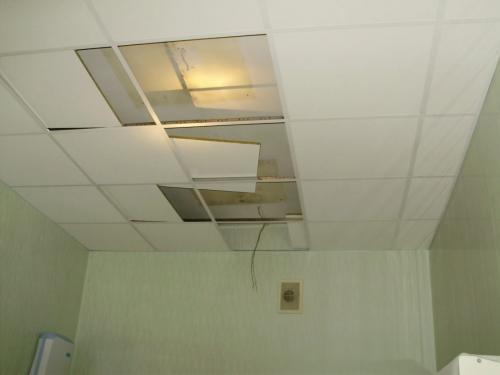

Потолок Армстронг демонтаж. Сколько будет стоить демонтаж потолков Армстронг?

Цена демонтажа потолка Армстронг за м2 зависит от сложности работ. Если нет светильников, потолочные плиты немного весят, услуга обойдется от 2$ (120 руб.) за 1 м2. При разборке каркаса с точечными или встроенными осветительными приборами за один квадратный метр попросят от 3-4$ (180 руб.).

Совет! Чтобы определиться с ценой работы, следует сначала уточнить стоимость за 1 м2, за разборку 1 светильника и потом посчитать общую площадь помещений и количество осветительных приборов.

От чего зависит стоимость работ по демонтажу?

Площадь, высота помещения, количество светильников – основные факторы, влияющие на смету. Услуги мастеров в помещениях с высокими потолками обойдутся дороже на 5%, а за демонтаж подвесных потолков типа Армстронг в пригороде придется оплачивать определенную сумму за каждые 10 км пути.

Также услуга будет оцениваться выше, если есть такие составляющие, как:

1. Дорогие или тяжелые плиты. Стеклянные, деревянные панели со скрытой подсветкой разбираются сложнее и весят больше, поэтому услуга дороже.
2. Демонтаж изоляционных материалов. Если нужно убрать не только подвесную систему, но и все утеплители, паро-, гидроизоляцию, на это требуется время, а значит, расходы будут больше.
3. Количество работников. Бригада в 8 человек справится с работами быстрее, чем в 4 человека, но потребует больше денег. Но если для хозяина важен фактор времени, то проще пригласить больше работников, которые справятся с работами в сжатые сроки.

На заметку! В помещениях с очень высокими потолками потребуется применение специальной техники. Работы будут стоить немало, это нужно учитывать при составлении сметы.
