Как сделать подсветку оргстекла. Подсветка оргстекла своими руками

Используя оргстекло можно сделать множество всяких интересных и необычных изделий, что радует работать с оргстеклом довольно просто, и нет необходимости обращаться в специальные мастерские, все можно сделать самостоятельно. Если вы решили сделать подвеску из оргстекла, вам необходимо позаботиться об ее торцевой подсветке, это значительно улучшит ваше изделие. Подсветка оргстекла своими руками довольно не сложное действие, которое под силу даже не опытному мастеру. Такая подвеска станет прекрасным подарком ребенку или любимому человеку, ее можно будет повесить в детской комнате в виде ночника, или украсить прихожую.

На деталях подвески вы можете нанести понравившиеся вам изображения. Для этого изготовьте шаблоны, которые при помощи дремеля или гравера нанесите на поверхность деталей подвески. Имейте ввиду, что чем глубже вы перенесете шаблон изображения, тем лучше будет эффект подсветки. В деталях подвески, необходимо предусмотреть отверстия для установки светодиодов. Диаметр сверла под отверстия выбирайте 3 мм, а вот глубины определяйте, примеряя светодиод в отверстие.

Возьмите светодиоды и припаяйте резистор к плюсовой ножке от светодиода, после чего необходимо одеть на припаянный участок термоусадочную трубку. Вторую жилу провода необходимо припаять к другой ножке светодиода, и так же защитить этот участок, используя термоусадочную трубку. После этого, в подготовленную перекладину вбейте по два гвоздя, возле каждого отверстия, где вы планируете продеть светодиод, это необходимо, чтобы накрутить на них провода от светодитодов. Следите, чтобы все плюсы были по одну сторону, а все минусы по другую сторону, после чего для проверки подсоедините источник питания, это может быть батарейный отсек. Теперь все проверьте, если светодиоды загораются, приступайте к процессу спайки.

Как сделать подсветку оргстекла. Подсветка оргстекла своими руками

Отсек для батареек прикрепите, используя шурупы, и припаяйте провода, идущие от светодиодов, к источнику питания. Припаянные и готовые к работе светодиоды, теперь можно закрепить в деталях подвески, для этого используйте суперклей, который заливайте в ранее просверленное отверстие, и приклейте в него светодиод. Следите, чтобы суперклей не попал ан поверхность оргстекла, иначе останутся некрасивые следы. Когда клей просохнет, ваша подвеска готова, и вы сможете порадовать нею своего ребенка или близких, для кого она предназначалась, такой подарок им несомненно понравиться.

Торцевая подсветка стекла торцевой профиль

Торцевая подсветка стекол. Алюминиевый профиль для торцевой подсветки

Современные технологии позволяют создавать новые способы отделки квартиры. Одним из вариантов украсить привычное помещение является торцевая подсветка стекол. Провести процедуру установки подсветки и монтажа полок под силу любому желающему. А результат работы приятно удивит даже самых привередливых хозяев.

Где используется торцевая подсветка?

Наиболее часто подсветка применяется для освещения:

  • полок;
  • потолка;
  • вывесок;
  • логотипов компаний и магазинов;
  • и даже лестниц.

Такое широкое применение обуславливает быстрое развитие технологий и появление новых элементов, которые упрощают установку и использование подсветки. К ним относятся:

  • технология обработки стекла для полок;
  • разновидности алюминиевых профилей и их характеристики;
  • использование различных видов стекла (оргстекло, акриловое и другие);
  • создание светодиодных светильников и лент, которые значительно упрощают монтаж подсветки в паз профиля.

Торцевая подсветка имеет много способов использования, но залогом ее популярности является создание крепежных профилей с подготовленным пазом.

Профиль для подсветки

Профиль из алюминия выполняет две важнейшие функции:

  • является местом расположения светодиодной ленты, которая обеспечивает освещение полки;
  • обеспечивает крепление полки и надежное удерживание ее.

Для таких профилей подойдут полки из стекла с толщиной около 1 см. Если использовать полку с меньшей толщиной, то необходимо применять специальную прокладку, которая будет компенсировать различие толщины и прочно удерживать стекло в профиле.

Интересно. Торцевая подсветка стекол может быть использована и для стеклянных лестниц. Она обеспечит комфорт, освещая дорогу в темное время суток, и создаст красивое мягкое свечение.

Установленная в профиль лента из светодиодов не будет распространять свет по краям, он будет направлен исключительно на торец стекла, это обеспечит дополнительную экономию, так как свет не будет рассеиваться впустую.

Акрилайт и технология его изготовления

Акрилайт представляет собой стеклянную тонкую панель, на которую нанесена гравировка. Для изготовления акрилайта используются:

  • стекло из акрила;
  • светодиодная лента;
  • алюминиевый профиль.

Механизм действия торцевой подсветки основывается на физических законах. Свет, поступающий с торца, равномерно распределяется внутри стекла. В месте, на котором была нанесена матовая гравировка, свет рассеивается, и надпись начинает светиться. Акриловое стекло для торцевой подсветки хорошо распространяет свет и обеспечивает яркость надписи.

Такие системы освещения используются в основном для внутренней подсветки логотипов. Свет имеет высокую степень контрастности и выглядит очень эффектно. Еще одним достоинством является возможность регулировки цвета и маленький вес.

Фреймлайт и его характеристики

Фреймлайт – новейшее изобретение, которое представляет собой ультратонкую систему освещения. Большим преимуществом таких систем является возможность замены постера без лишних усилий, это происходит благодаря наличию клик-системы. Изображение, которое необходимо подсвечивать, размещается внутри осветительной системы.

Торцевая подсветка стекол (фреймлайт) имеет много достоинств, среди которых:

  • яркость;
  • экономичность;
  • равномерность освещения;
  • простота при смене изображения;
  • большое разнообразие моделей (односторонние, двусторонние, без клик-системы);
  • современный дизайн.

Крепление системы может осуществляться как вертикально так и горизонтально, с подвешиванием на потолок или установкой на стену. Для большей безопасности фреймлайт может оборудоваться защитным экраном из акрила.

Алюминиевый профиль имеет минимальную толщину, поэтому системы тоньше, чем фреймлайт, не существует.

Отличительные качества полок с подсветкой

Светящиеся полки все чаще используются в современных интерьерах. Они придают пространству оригинальность и стиль и потребляют минимальное количество электроэнергии. К тому же на полке можно расставить комнатные цветы, они не будут перегреваться и будут красиво подсвечиваться в любое время суток.

  • Использование светящихся полок позволяет зрительно расширить пространство и сделать его интересным.

Торцевая подсветка телевизора. Подсветка экрана Direct LED или Edge LED, какую выбрать

Обсуждение подсветок экранов в телевизорах: Direct LED и Edge LED

Direct LED or Edge LED.jpg (119.96 КБ) Просмотров: 41530

В описании технических характеристик экранов телевизоров можно встретить применение различных типов подсветки экрана. Большинство крупных производителей телевизоров используют одну из двух светодиодных подсветок: Direct LED или Edge LED. Между собой они отличаются количеством и геометрическим расположением светодиодов. В зависимости от того, как расположены светодиоды, изменяются и характеристики матрицы. Каждая подсветка обладает некоторыми преимуществами и недостатками. В этой связи при выборе LED телевизора необходимо определиться, какая подсветка Вам необходима: Direct LED или Edge LED? Попробуем разобрать особенности каждой из них, а также выяснить их сильные и слабые стороны. Подсветка Direct LED Direct LED - задняя подсветка, при которой светодиоды располагаются по площади позади матрицы. Чтобы понять как она устроена посмотрим следующие картинки.

Direct LED or Edge LED 2.jpg (53.28 КБ) Просмотров: 41530

Перед нами фрагмент пластины подсветки. Сами светодиоды расположены внутри своеобразных "пуговок", которые являются рассеивателем, для более равномерного распределения светового потока, излучаемого светодиодом. На пластину нанесён проводник и изолятор, как правило - светодиоды подключены последовательно в приделах одной планки и выход из строя хотя бы одного приводит к тому, что вся планка перестаёт светиться. Можно ли их легко заменить обычными светодиодами из ленты? Нет, нельзя.

Direct LED or Edge LED 3.jpg (58.88 КБ) Просмотров: 41530

Вот так расположены светодиодные планки внутри контейнера матрицы, если её саму и все внешние рассеиватели - снять. Как видно из картинки, расстояние между светодиодами составляет около 8-12 см (в зависимости от типа пластины), поэтому хороший рассеиватель просто необходим, иначе никакого равномерного освещения не будет, этим обусловлена большая, по сравнению с типом Edge LED, толщина контейнера матрицы, а значит - и всего телевизора. Подсветка Edge LED При боковой или торцевой подсветке Edge LED, светодиоды размещаются по краям, точнее - торцам, толстого (около 8-10 мм) внутреннего стекла - светораспределителя (на вид - обычное матовое оргстекло). Обычно используется две планки, расположенные вдоль левого и правого торцов матрицы.

Direct LED or Edge LED 4.jpg (47.4 КБ) Просмотров: 41530

Как видноиз фото, сами светодиоды расположены очень близко друг к другу, тип их соединения - смешанный: все светодиоды разделены на несколько участков, в приделах каждого участка подключение последовательное (для уменьшения нагрузки по току), все участки имеют общий "минус" и разные "плюсы", к которым подаётся питание через специальный драйвер управления и ключ. В случае выхода из строя любого элемента сработает защита и отключит питание подсветки.

Direct LED or Edge LED 5.jpg (59.2 КБ) Просмотров: 41530

Direct LED or Edge LED 6.jpg (40.44 КБ) Просмотров: 41530

Такая планка очень сильно нагревается, поэтому её подложка - металлическая, она плотно крепится к металлическому контейнеру матрицы, который служит теплоотводящим радиатором. Замена одного, вышедшего из строя, элемента - весьма затруднительна, а зачастую - просто невозможна, приходится менять планку целиком. Засветы при Edge LED подсветке Говоря о минусах торцевого типа подсветки, многие делают особый акцент на засветах. Засветы - неравномерность свечения, вследствие деформации рассеивателя или некачественной конструкции/сборки телевизора. Говоря простыми словами, светодиодная планка и отражатель (рассеиватель) должны быть строго параллельны по всей площади соприкосновения, иначе часть светового потока от светодиодов уйдёт в никуда и на этом месте будет темное пятно, примерно вот так:

Direct LED or Edge LED 7.jpg (24.26 КБ) Просмотров: 41530

Подведём итоги. Плюсы Direct LED подсветки:
  • Равномерное свечение по всей площади.
  • Меньшее потребление электричества.
  • Лучшая ремонтопригодность.
  • Отсутствие засветов.
Минусы Direct LED подсветки:
  • Телевизоры довольно толстые, примерно на 20 мм, по сравнению с другим типом.
  • Яркость хорошая, но не настолько, как в Edge LED.
Плюсы Edge LED подсветки:
  • Тонкая матрица.
  • Отличная яркость.
Минусы Edge LED подсветки:
  • Немного большее энергопотребление.

Оргстекло для торцевой подсветки. Акрил с матрицей для торцевой подсветки

Акрил с матрицей - это современное решение для разработки и изготовления сверхтонких LED световых панелей , конструкций для оформления интерьеров, навигации, новых дизайнерских решений в освещении.

Описание технологии:

Свечение акрила с матрицей обеспечивается трехмерной лазерной гравировкой, нанесенной с помощью специального оборудования на  экструзионное оргстекло . Специальный рисунок гравировки позволяет свету равномерно распределяться по поверхности листа, обеспечивая его свечение по всей площади. Равномерность достигается за счет отклонения или отражения светового потока от задней поверхности листа, где располагаются оптические микролинзы. Сырьем выступает высококачественное оптически прозрачное экструзионное акриловое стекло.

Преимущества технологии:

Лазерная технология нанесения обеспечивает стабильность качества продукта от партии к партии. Гравировка не подвержена износу, старению или стиранию. Гравировка обеспечивает равномерность свечения по всей поверхности листа. Рисунок лазерной гравировки позволяет засвечивать акрил с матрицей с любой стороны без ущерба для яркости и равномерности свечения.

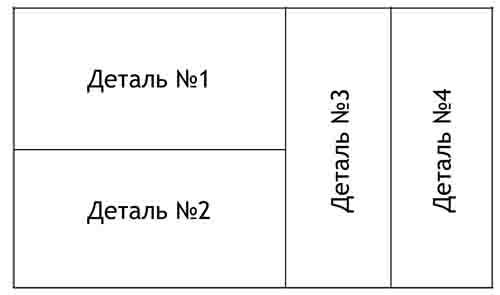

Раскрой листа:

При раскрое листа детали можно располагать как вдоль, так и поперек длины листа, что сокращает остатки и приводит к экономии материала.

Как сделать подсветку оргстекла. Подсветка оргстекла своими руками 01

Рекомендации по применению акрила с матрицей для торцевой подсветки :

  1. Нельзя работать с листом без перчаток, отпечатки пальцев будут видны при подсветке.

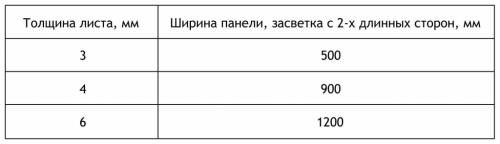

  2. Толщина выбирается исходя из габаритов конструкции.
  3. Торцы листа должны быть плоскими и отполированными.
  4. Нельзя допускать изгибания листа.
  5. Как сделать подсветку оргстекла. Подсветка оргстекла своими руками 02

Оргстекло с матрицей. Технологии изготовления матриц для торцевой подсветки

В данной статье мы описываем все технологии, известные нам на момент написания, за исключением специальных оргстекол для торцевой подсветки, про них и у производителей много подробной информации!

DOT метод – нанесение точек или кружков.

- Лазерное нанесение точек.

В нашей компании мы используем данный метод изготовления матриц с 2017 года.

Как и любой из методов изготовления матриц на лазере, является самым надежным. Срок службы матрицы равен сроку службы материала!

Есть универсальные матрицы. Это матрицы без какой-либо фокусировки. Схематично мы нарисовали общий вид матриц на рисунках.

Данный метод при правильном подборе параметров позволяет не привязываться к центральным линиям фокусировок. Так как они являются универсальными, их можно купить на рынке, нарезать самостоятельно в размер и использовать при изготовлении своих изделий. Минусом универсальности, является проигрыш в яркости свечения. Лучше использовать матрицы, изготовленные под конкретный формат и сфокусированные с учетом размеров. При этом фокусировка может быть за счет увеличения концентрации точек либо за счет увеличения размера точек. Как это выглядит мы изобразили на рисунках ниже.

Небольшое обзорное

Опять же для идеальной фокусировки, например, при изготовлении светильников, концентрация носит более сложный характер, т. е. плюс к одной из этих фокусировок добавляются краевые фокусировки, для уменьшения падения яркости в зонах отсутствия диодов. Мы с вами занимаемся изготовлением световых панелей для рекламы, поэтому сложные фокусировки мы пропустим.

- Нанесение точек методом шелкографии.

Все, что описано по DOT методу для лазеров можно отнести и к нанесению матриц методом шелкографии или УФ печати.

При этом нужно отметить следующие моменты:

1) Яркость свечения очень сильно зависит от применяемой краски

2) Срок службы также зависит от краски. Так как на краску в световой панели постоянно светит яркий свет от диодов, она может просто выцвести, и матрица потухнет.

Основываясь на личном сравнении матриц, изготовленных методом печати, на данный момент на рынке есть только один производитель, который использует краску с высокой светоотдачей и длительным сроком эксплуатации. Но это уже другая история…

V- CUT метод – нанесение фокусировочной сетки на лазере.

Источник: https://armstrong-dlya-potolkov.aystroika.info/novosti/led-svetilnik-iz-orgstekla-instrukciya-fotografii-iz-otpuska-s-podsvetkoy

Подсветка поликарбоната. Как сделать потолок из поликарбоната с подсветкой

Традиционная сфера применения поликарбоната – парники и теплицы. Для этих строений важным является сочетание прозрачности и хорошей теплоизоляции, а материал, немного уступая силикатному стеклу по первому признаку, по второму значительно его превосходит.

Как сделать подсветку оргстекла. Подсветка оргстекла своими руками 03

Потолок из поликарбоната

Не менее часто поликарбонат используют для сооружения навесов, кровли беседок, террас и так далее. А вот обшивать им потолок стали сравнительно недавно.

Подвесной потолок: особенности конструкции

Поликарбонатные листы выглядят как прозрачные, цветные или неокрашенные плиты разной толщины, цельные – монолитный, или с перегородками внутри – сотовый. Применение их в качестве отделочного материала в квартире кажется затеей сомнительной.

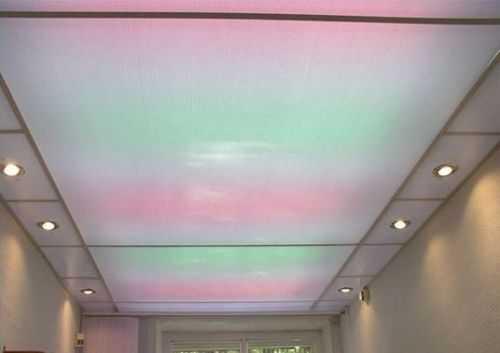

Как сделать подсветку оргстекла. Подсветка оргстекла своими руками 04

Однако поликарбонат успешно используют для остекления сложных крыш и не только в теплицах, но и в офисных, производственных, да и жилых зданиях. В этих случаях материал заменяет стекло.

Ту же роль поликарбонат выполняет и в подвесном потолке.

  • Подвесная система – конструкция из металлического плоского каркаса, который закрепляют на базовом потолочном перекрытии с помощью подвесов. Каркас снизу подшивается отделочными материалами, либо декоративные листы укладываются сверху в ячейку каркаса. Последний вариант получил распространение под наименованием система «Армстронг» и является более выгодной модификацией: всегда есть доступ к коммуникациям.

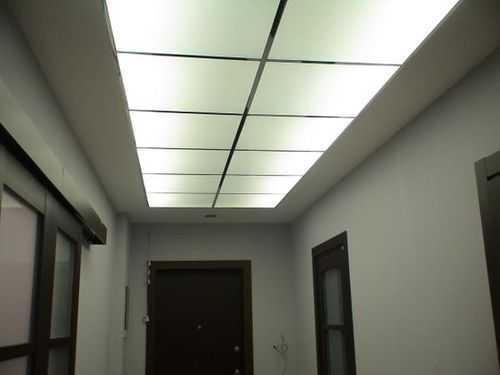

Как сделать подсветку оргстекла. Подсветка оргстекла своими руками 05

В качестве материала для плит используют стекло, зеркало, пластик, минеральное волокно, целлюлозное, стекловолокно и так далее. Как правило, стеклянные панели устанавливаются в тех случаях, если источники света монтируют на базовом перекрытии, а панель выполняет роль светильника.

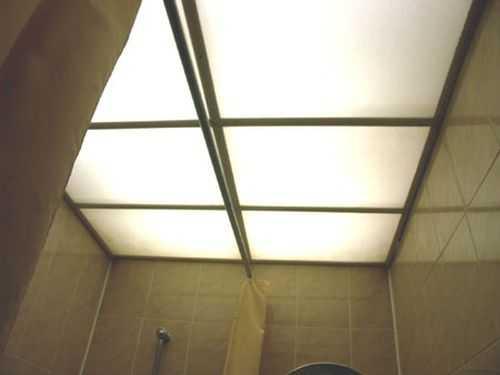

Как сделать подсветку оргстекла. Подсветка оргстекла своими руками 06

Судя по отзывам ничего не мешает использовать вместо стекла плиту поликарбоната. На фото – подвесная система в квартире.

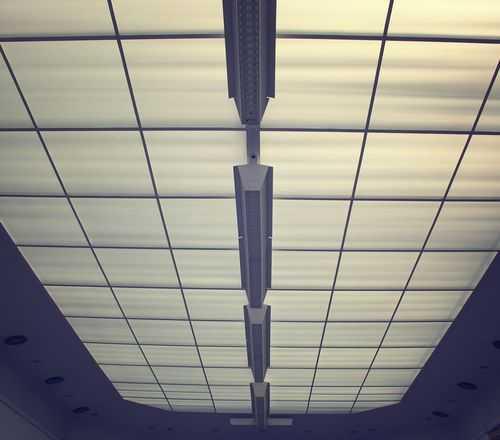

Как сделать подсветку оргстекла. Подсветка оргстекла своими руками 07

Материалы для потолка с подсветкой

Используют в этом варианте и монолитный, и сотовый поликарбонат. Первый, окрашенный в соответствующий цвет – молочный, золотистый, обеспечивает лучшее рассеивание света. Ячеистый легче, и благодаря продольному сечению сотами может сформировать дополнительные световые эффекты. Например, плиты можно укладывать своими руками чередуя направление по вертикали, горизонтали или диагонали.

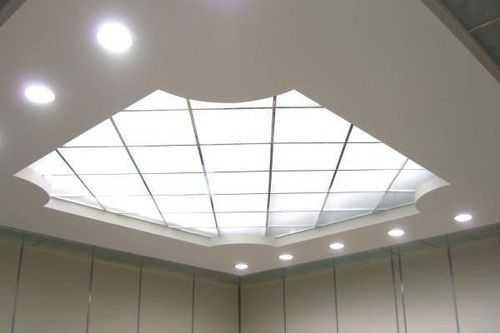

Как сделать подсветку оргстекла. Подсветка оргстекла своими руками 08

Если материалом потолок подшивается, например, в гараже, то выбирается сотовый из-за простоты монтажа и более низкой стоимости. Влагостойкость у обеих плит одинаковая, мыть их просто. При установке в гараже стоит обратить внимание на маркировку: судя по отзывам экспертов предпочтительнее плиты из самозатухающего полимера.

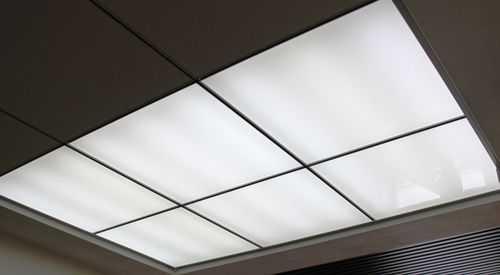

Как сделать подсветку оргстекла. Подсветка оргстекла своими руками 09

Для подсветки используют люминесцентные, металлогалогенные и светодиодные лампы. Поликарбонат устойчив к действию высокой температуры и не страдает от нагрева лампы. Но светопропускная его способность, тем более у окрашенного, ниже, чем у стекла на 10–20%, а поэтому мощность приборов должна быть с «запасом».

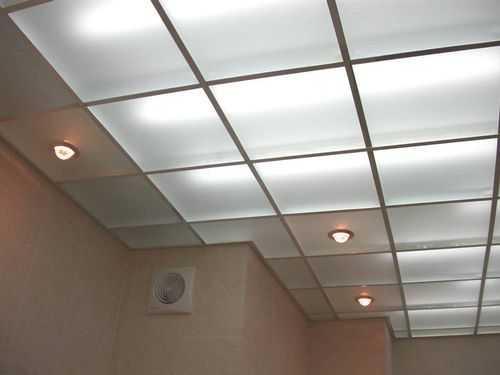

Как сделать подсветку оргстекла. Подсветка оргстекла своими руками 10

Материал выпускают не только цветной, но и с орнаментом. Выглядит он очень декоративно, но свет пропускает еще хуже. При выборе ламп для подсветки этот момент также учитывается. На фото – узорчатый потолок.

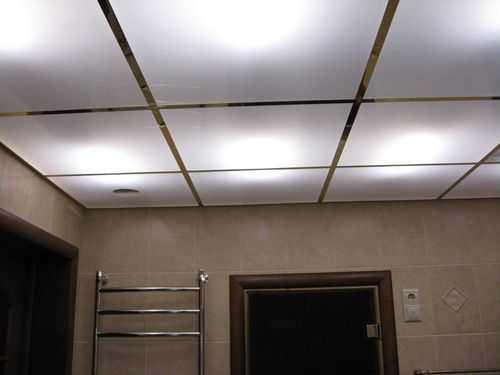

Как сделать подсветку оргстекла. Подсветка оргстекла своими руками 11

Технология монтажа

Если подвесная система сооружается в ванной или туалете, то обшить ее поликарбонатом можно целиком: площадь комнаты невелика, осветительные приборы используются небольшой мощности. Если при этом часть плит сделать непрозрачными, освещение будет недостаточным. На фото – вариант для ванной.

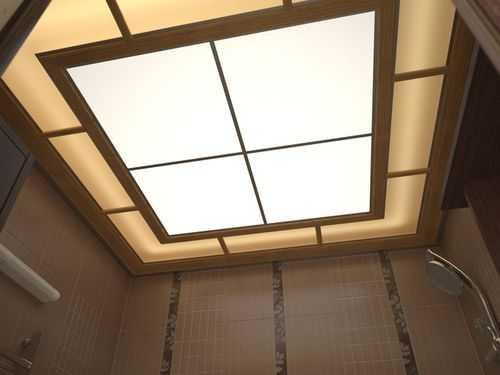

Как сделать подсветку оргстекла. Подсветка оргстекла своими руками 12

Если подвесная система монтируется своими руками во всей квартире, имеет смысл сочетать поликарбонатные плиты с непрозрачными – из минерального волокна, металла, зеркала и так далее. В гараже или на террасе подсветка не предусматривается, а цвет выбирается произвольно.

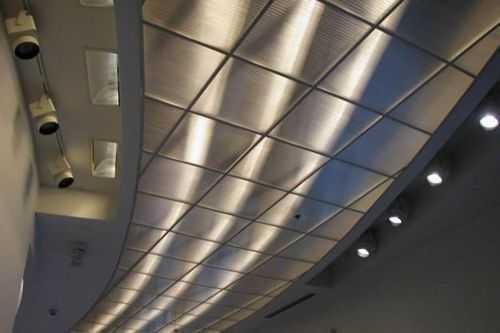

Как сделать подсветку оргстекла. Подсветка оргстекла своими руками 13

  1. Для лучшего светоотражения базовая поверхность окрашивается белой или серебряной краской.
  2. Размечается стена и базовый потолок по размерам плиты. Стандартно это 60*60, 120*60 см и так далее. Однако могут быть и другие размеры, и даже форма – шестиугольник, например.
  3. На стену по отмеченной линии закрепляется L-образный профиль.
  4. По линиям на потолке закрепляют подвесы – не менее, чем через каждые 1, 2 м.
  5. Собирается каркас из основных направляющих, продольных и поперечных. Профили между собой соединяются замками.
  6. На базовый потолок выводится электропроводка, монтируются приборы для подсветки. В квартире обычно используют люминесцентные трубки или светодиоды.
  7. Материал нарезается по размерам и форме ячейки. Торцы панелей оклеиваются скотчем, чтобы предупредить попадание внутрь влаги и грязи.
  8. Плита укладывается в ячейку сверху. Фиксация не требуется.

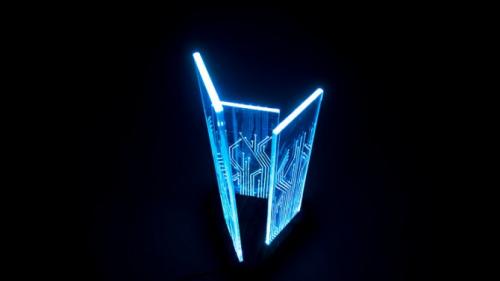

Как сделать торцевую подсветку стекла. Пошаговая инструкция

Оформление стекла для торцевой подсветки по силам любому домовладельцу. Об особенностях процесса по порядку:

  1. Из оргстекла вырезаем светового панно нужных размеров и формы. Для этого используем ножовку, электролобзик и пр.
  2. Края обрабатываем, в торце делаем выемку для светодиодных компонентов.
  3. Наносим рисунок на самоклеющуюся бумагу и приклеиваем к полотну.
  4. С помощью скальпеля вырезаем контур.
  5. Электрической дрелью по намеченной линии гравируем стекло.

Это интересно: гравировка на оргстекле своими руками.

Теперь нужно собрать схему. Берем светодиоды и припаиваем к их плюсовым выводам по резистору. Изолируем контакты термоусадками. С помощью акрилового клея крепим светодиоды в торцевые отверстия полотна. Чтобы проверить исправность системы, соединяем плюсы и минусы по жилам, присоединяем к держателю батарей.

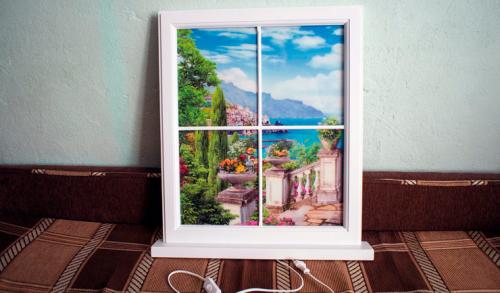

В итоге получиться отличный ночной светильник, собранный самостоятельно.

Как сделать торцевую подсветку стекла. Пошаговая инструкцияВы сможете сделать красивый светильник из оргстекла, если будете придерживаться инструкции

Материалы и инструменты

Решили самостоятельно делать торцевую подсветку? Позаботьтесь, чтобы все необходимое было под рукой:

  • акриловое полотно;
  • профиль из алюминия;
  • светодиодная лента;
  • Если панно должно располагаться в помещении с повышенной влажностью, нужна специальная лента. Рассматриваете фальш-окно как вспомогательный источник света? Тогда потребуется светодиодная лента с повышенной производительностью.

    Из инструментов обычно используют ножовку, электрический лобзик, дрель, крепежные компоненты и пр.

Источник: https://armstrong-dlya-potolkov.aystroika.info/novosti/kak-sdelat-nochnik-iz-orgstekla-shag-5-svechenie

Равномерная подсветка оргстекла. Как сделать равномерную подсветку матового стекла

Надо сделать источник равномерного матового света (как монитор со снятой матрицей, только форматом побольше).

Есть идеи только о матовом пластике + шахматами светодиоды, но думаю что они все равно сделают неравномерность как бы я не матовил пластик.

Есть еще варианты? Вариант найти б/у\убитый монитор с диагональю в 15" и расковырять не подходит - облазил радиорынок и сервисные - такого у них не обитается.

Допусловия: питание хочу от кроны (одной, максимум двух) или телефонного аккумулятора, если есть какая-то возможность заряжать его штатной зарядкой без телефона. (аккум думаю брать от старых нокий, т.е. 3.7 в, 850 мА

Монитор не очень то равномерную засветку даёт. Возможно, лучше софтбокс (фотооборудование) подходящего размера поискать.

Но жрёт оно больше чем выдаст крона.

Для каких целей? Может тебе здоровая фосфорицирующая поверхность подойдёт.

grem ★★★★★ ( 11.07.16 08:17:56 )
Последнее исправление: grem 11.07.16 08:20:14 (всего исправлений: 2)

Спасибо за совет. По вашему запросу нашелся этот гайд:

Меня смущает необходимость заказывать лазерную гравировку. Думаю, не попробовать ли просто обшкурить поверхность стекла с одного края, а диоды как и у него пускать сбоку (кстати о пускании их сбоку я как-то не подумал, ожидал только снизу). Вопрос только в том - почему диоды не образуют бОльшую засветку с одного края. И да, стекло у меня будет тонкое - нужно экономить вес.

Светостол для художника-мультипликатора. Я уже делал один из матрицы, но формат получился дюймов 10, А4 не влезает. В этот раз хочу сделать шире диагональ и избавиться от внешнего блока питания (первый был с питанием от розетки и не******ных размеров блоком питания).

ну попробуй алмазной пастой отполировать или зубной)

А если просто достаточно прочное матовое стекло поискать и те же светодиоды на некотором в мере большом расстоянии от стекла держать? Или матовый плафон поискать нужного размера?

Я так понял, что стол должен быть портативным?

grem ★★★★★ ( 11.07.16 08:48:47 )
Последнее исправление: grem 11.07.16 08:50:16 (всего исправлений: 1)

Как показал здесь: Как сделать равномерный матовый свет? (комментарий) светодиоды видимо таки могут дать равномерность при хорошем матовом пластике. Но я не умею их рассчитывать.

Равномерная подсветка оргстекла. Как сделать равномерную подсветку матового стекла

Оргстекло для торцевой подсветки – красивое и практичное решение для дома, квартиры, офиса. Через полотно свет равномерно распространяется и преломляется. Таким образом, в помещении создается атмосфера уюта. Рисунок на стене выглядит органично не только выполняя декоративную функцию, но и освещая пространство в любое время суток.

Зачем нужна подсветка

В интерьере торцевую подсветку используют по нескольким причинам. Во-первых, она смотрится необычно, создавая рассеянный световой поток. Во-вторых, такое решение практично: удается организовать качественную подсветку, потребляющую минимум электричества. И финальный аргумент – сочетание эстетики и функциональности.

Равномерная подсветка оргстекла. Как сделать равномерную подсветку матового стекла

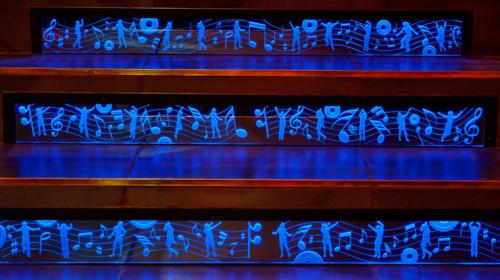

Торцевая подсветка способна обеспечить приятную атмосферу в доме

Подсветка полотен применяется в тандеме со следующими конструкциями:

  • потолочными панелями;
  • фальш-окнами или фреймлайтами;
  • панелями кухонного фартука;
  • полками;
  • поручнями лестниц и т. д.

Фактически можно воплотить в реальность любую задумку.

Из этого

Особенности фальш-окон

Популярно сегодня оформление торцевой подсветки в сочетании с фальш-окном. Фреймлайт – панно, куда помещают плакат с иллюстрацией. Любой пейзаж, фото или картина обретают новый вид. Помимо декоративной функции, уникальное панно создает дополнительное освещение.

Конструкцию поставляют уже готовую, пользователю нужно вставить постер с изображением. Часто в качестве картинки используют имитацию вида из окна, разные пейзажи, фото.

Равномерная подсветка оргстекла. Как сделать равномерную подсветку матового стекла

C помощью фальш-окна можно имитировать любой вид из окна, который вы захотите

Пошаговая инструкция

Оформление стекла для торцевой подсветки по силам любому домовладельцу. Об особенностях процесса по порядку:

  1. Из оргстекла вырезаем светового панно нужных размеров и формы. Для этого используем ножовку, электролобзик и пр.
  2. Края обрабатываем, в торце делаем выемку для светодиодных компонентов.
  3. Наносим рисунок на самоклеющуюся бумагу и приклеиваем к полотну.
  4. С помощью скальпеля вырезаем контур.
  5. Электрической дрелью по намеченной линии гравируем стекло.

Теперь нужно собрать схему. Берем светодиоды и припаиваем к их плюсовым выводам по резистору. Изолируем контакты термоусадками. С помощью акрилового клея крепим светодиоды в торцевые отверстия полотна. Чтобы проверить исправность системы, соединяем плюсы и минусы по жилам, присоединяем к держателю батарей.

В итоге получиться отличный ночной светильник, собранный самостоятельно.

Равномерная подсветка оргстекла. Как сделать равномерную подсветку матового стекла

Источник: https://armstrong-dlya-potolkov.aystroika.info/novosti/led-svetilnik-iz-orgstekla-instrukciya-fotografii-iz-otpuska-s-podsvetkoy

Подсветка оргстекла светодиодной лентой. Светопроводящий пластик для торцевой подсветки

Оргстекло для торцевой подсветки

Российское Производственное Объединение Ledex Pro является ведущим производителем светопроводящих матриц для торцевой подсветки LGP матриц.

Наши специалисты разработали два вида матриц:

LedexLight Universal (UNI) — является основным компонентом тонких рекламных световых панелей, подсвтека скиналей, оникса, торговых прозрачных стендов;

LedexLight Individual (IND) — используется в плоских светильниках, светильники могут быть любой формы.

LGP матрица LedexLight — инновационный листовой материал, изготовленный на основе экструзионного или литого акрила. На поверхность листа наносится специальная лазерная гравировка, состоящая из микролинз, позволяющих материалу равномерно светится по всей площади при торцевой засветке сведодиодными модулями.

Метод нанесения — 3D dotting — трехмерная лазерная гравировка.

Российское Производственное Объединение Ledex Pro является ведущим производителем светопроводящих матриц для торцевой подсветки LGP матриц.

Наши специалисты разработали два вида матриц:

LedexLight Universal (UNI) — является основным компонентом тонких рекламных световых панелей, подсвтека скиналей, оникса, торговых прозрачных стендов;

LedexLight Individual (IND) — используется в плоских светильниках, светильники могут быть любой формы.

LGP матрица LedexLight — инновационный листовой материал, изготовленный на основе экструзионного или литого акрила. На поверхность листа наносится специальная лазерная гравировка, состоящая из микролинз, позволяющих материалу равномерно светится по всей площади при торцевой засветке сведодиодными модулями.

Метод нанесения — 3D dotting — трехмерная лазерная гравировка.

Интернет-магазин неоновой и светодиодной продукции. Цена на сайте не является обязательной офертой и может быть скорректирована при конкретном заказе.

Как пользоваться платежной системой Yandex.Money

Как оплатить заказ с помощью банковской карты

После оформления заказа вы попадете на страницу оплаты в сервисе «Яндекс.Деньги».

    Введите данные банковской карты: номер, срок действия, имя и фамилию, а также 3 цифры с оборотной стороны (код CVV/CVC). Не забудьте указать email: на него придет информация о платеже.

Если для вашей карты включена дополнительная защита 3-D Secure, вы будете перенаправлены на сайт банка для подтверждения платежа.

Готово! Чтобы вернуться в магазин, нажмите на ссылку под чеком.

Российское Производственное Объединение Ledex Pro является ведущим производителем светопроводящих матриц для торцевой подсветки LGP матриц.

Наши разработки

Нашими специалистами разработаны два вида матриц:

  • LedexLight Universal (UNI) — является основным компонентом тонких рекламных световых панелей, подсветки скиналей, оникса, торговых прозрачных стендов;
  • LedexLight Individual (IND) — используется в плоских светильниках, светильники могут быть любой формы.

ЛGP матрица LedexLight

LGP матрица LedexLight — инновационный листовой материал, изготовленный на основе экструзионного или литого акрила. На поверхность листа наносится специальная лазерная гравировка, состоящая из микролинз, позволяющих материалу равномерно светится по всей площади при торцевой засветке светодиодными модулями.

Метод нанесения — 3D dotting — трехмерная лазерная гравировка.

Преимущества

  • Высокая светопроводимость;
  • Удобство монтажа;
  • Возможность использования в различных формах;
  • Высокая долговечность.

Российское Производственное Объединение Ledex Pro является ведущим производителем светопроводящих матриц для торцевой подсветки LGP матриц.
