Подключение светильников под армстронг. Порядок установки
Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.
Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.
Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.
Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.
Как установить светильник в подвесной потолок, вы можете узнать из этого
Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:
Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.
Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.
Для монтажа светильника Армстронг необходимо соблюдать минимальное расстояние между планками каркаса и потолком в 20 см. Это позволяет обеспечить легкий доступ и простой обслуживание.
Светильник Армстронг - это конструкция квадратной формы, состоящая из четырех светоизлучателей (ламп), прикрытых рассеивающей пленкой или отражающей решеткой.
Установка светильника
Установка светильника Армстронг не вызывает обычно проблем, поскольку размеры ячейки и габариты устройства совпадают.
Перед монтажом необходимо осмотреть конструкцию подвесного потолка и ознакомиться с элементами подвеса и их расположением.
В некоторых случаях может потребоваться дополнительное закрепление светильника к потолку для минимальизации его веса на подвесную конструкцию.
Шаги монтажа
- Снять рассеиватель с осветительной арматуры, оставив корпус с пусковой аппаратурой.
- Вставить светильник в выбранную ячейку под углом по диагонали.
- Проворачивать светильник по горизонтали и совмещать с ячейкой.
Нормы установки светильников армстронг. Расчет установки светильников армстронг
Расчет количества светильников — калькулятор
Калькулятор расчета необходимого количества светильников
Онлайн калькулятор рассчитывает приблизительное количество светильников на основании данных о размерах помещения, характеристик светильника, нескольких уточняющих коэффициентов, а так же требуемой освещенности.
Параметры для расчета
В зависимости от размеров помещения меняется расчетная площадь, что напрямую влияет на количество светильников, требующихся для освещения помещения.
- Высота помещения
Чем выше потолки в помещении, тем дальше располагаются светильники от расчетной высоты поверхности и, как следствие, увеличивается необходимое количество светильников.
- Коэффициенты отражения поверхностей помещения
Цвет и фактура поверхностей потолка, стен, пола так же влияют на светоотражение, а значит и на освещенность помещения.
Примеры коэффициентов: 70% — белый цвет поверхности; 50% — светлый; 30% — серый; 10% — темный; 0% — черный;
- Световой поток от одного светильника
Характеризует степень яркости светильника, измеряется в люменах. Данный параметр указан в характеристиках осветительного прибора.
| Лампа накаливания | Люминесцентная лампа | Светодиодная лампа | Световой поток |
| 20 Вт | 5-7 Вт | 2-3 Вт | Около 250 Лм |
| 40 Вт | 10-13 Вт | 4-5 Вт | Около 400 Лм |
| 60 Вт | 15-16 Вт | 8-10 Вт | Около 700 Лм |
| 75 Вт | 18-20 Вт | 10-12 Вт | Около 900 Лм |
| 100 Вт | 25-30 Вт | 12-15 Вт | Около 1200 Лм |
| 150 Вт | 40-50 Вт | 18-20 Вт | Около 1800 Лм |
| 200 Вт | 60-80 Вт | 25-30 Вт | Около 2500 Лм |
- Коэффициент запаса
Данный параметр учитывает степень загрязнения помещения, к примеру: офисное помещение — половое покрытие линолеум, стены покрашены, уровень запыленности низкий, такое помещение можно признать чистым.
- Расчетная высота поверхности
Традиционно высотой рабочей (расчетной) поверхности принято считать поверхность стола, по нормативам она равна 0,8 метра. Если требуемая освещенность должна быть на полу, то следует устанавливать значение данного параметра равным 0.
В зависимости от типа помещения устанавливается соответствующий показатель нормы освещенности на 1м2, который измеряется в люксах
| Типы офисных помещений | Норма освещенности, Лк |
| Офис общего назначения с использованием компьютеров | 300 |
| Офис, в котором осуществляются чертежные работы | 500 |
| Зал для конференций, переговорная комната | 200 |
| Эскалатор, лестница | 50-100 |
| Холл, коридор | 50-75 |
| Архив | 75 |
| Подсобные помещения, кладовая | 50 |
| Типы жилых помещений | Норма освещенности, Лк |
| Жилая комната, кухня | 150 |
| Детская комната | 200 |
| Ванная комната, санузел, душевая, квартирные коридоры и холлы | 50 |
| Гардеробная | |
Скрипт калькулятора расчета светильников для сайта
Если вы хотите установить данный онлайн-калькулятор расчета светильников на свой сайт — скопируйте код, приведенный ниже, и вставьте его в нужное место страницы.
Расчет количества светильников
Сколько нужно светильников, чтобы создать комфортное освещение в помещении? В этой статье мы расскажем о самом популярном методе, которым пользуются профессиональные светотехники при расчете количества светильников.
Как рассчитать количество светильников
Для расчета внутреннего освещения часто используется Метод коэффициента использования светового потока. Он подходит для любых типов светильников. Суть метода состоит в вычислении коэффициента для помещения на основе его размеров и светоотражающих свойств поверхностей (пола, стен, потолка).Чтобы рассчитать количество светильников методом коэффициента использования светового потока, нужно знать:
- Длину (a), ширину (b) и высоту (h1) освещаемого помещения
- Коэффициенты отражения поверхности стен, потолка и пола
- Коэффициент использования светильника
- Расчетную высоту, т.е. расстояние между светильником и рабочей поверхностью (hp)
- Тип лампы и ее мощность
- Нормы освещенности
Нет времени разбираться? Наши специалисты рассчитают количество светильников бесплатно!
Алгоритм определения количества светильников
Вычисляем площадь помещения: S = a × b .
Определение индекса помещения: φ = S / ( h — Кз ) * ( a + b ).
Опишите технологию монтажа встраиваемого светильника в подвесной потолок armstrong. Порядок установки
Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.
Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

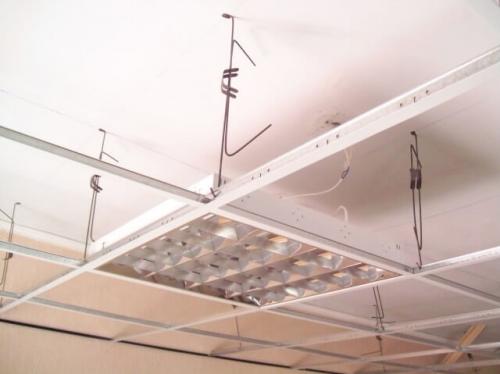

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.
Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.
Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.
Как установить светильник в подвесной потолок, вы можете узнать из этого
Правильный монтаж корпуса
Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:
Использование лазерного уровня
Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.
Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.

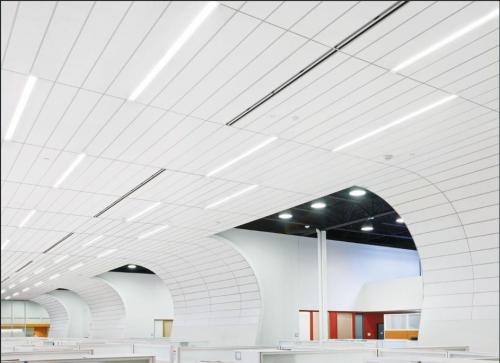

Что такое армстронг. Потолочные панели армстронг: технические характеристики.

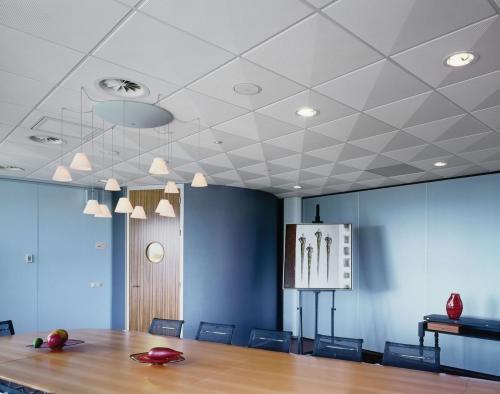

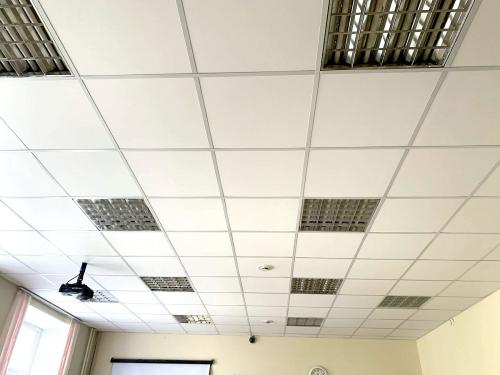

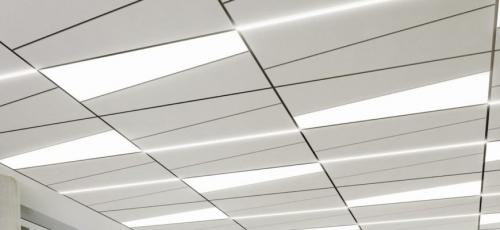

Армстронг – именно такое название получили потолочные панели, которые все чаще устанавливают в офисных помещениях и квартирах. В связи с растущей популярностью плиты Армстронг обросли многочисленными слухами и домыслами. Например, некоторые домовладельцы относят к данной категории все подвесные конструкции с минеральными плитами. А это не так, ведь Армстронг – отдельный потолок со своими особенностями и характеристиками. О них мы сегодня и поговорим.
Положительные стороны потолков Армстронг
Приобретая панели потолочные Армстронг, технические характеристики плит должен знать каждый хозяин. Вряд ли вы стали бы покупать автомобиль или ноутбук, не изучив его параметры, а также сильные и слабые стороны.
Более детально: «Преимущества потолков Армстронг«
Из очевидных достоинств подвесных конструкций известно вот что:
А как насчет недостатков?
Было бы здорово считать подвесную потолочную конструкцию идеальной, но это не так. Несколько недостатков у нее все же имеются:
Кстати, перепадов влажности это тоже касается.

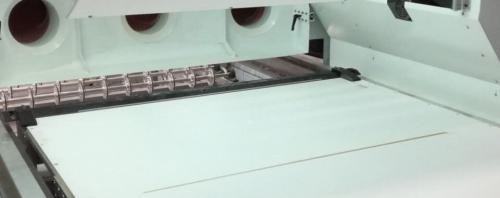

Технология изготовление минеральных плит
Подумать только, сколько различных компонентов используется в производстве подвесного потолка. Здесь вам и перлит с глиной, и минеральное волокно, и гипс, и даже крахмал с латексом! Хотя основной компонент один. Это минеральное волокно. Оно представляет собой каменную вату, обработанную особым способом.
Благодаря тому, что производство минеральных плит давно поставлено на поток, продукция имеет высокое качество и соответствует всем стандартам.
Не последнюю роль в производстве играет процентное соотношение того или иного материала. Например, если в состав плиты входит много латекса, ее влагостойкие свойства улучшаются. Следовательно, такой материал можно смело использовать в ванной комнате или бассейне.
Мощность светильника армстронг. Сравнительный анализ основных характеристик между светодиодными и люминесцентными светильниками

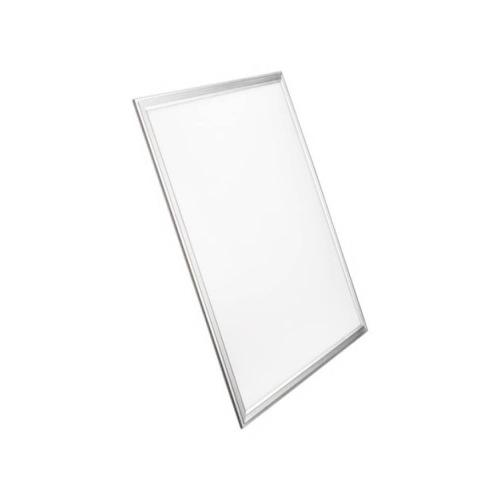

Сравнительный анализ основных характеристик
В связи с тем, что на рынке офисного освещения идет конкуренция между светодиодными и люминесцентными светильниками. Рассмотрим все плюсы и минусы таковых, а также экономическую составляющую использования того или иного рода светильников.
1. Энергопотребление
1. Энергопотребление Казалось бы, подсчитать мощность обычного люминесцентного светильника очень просто: нужно умножить мощность одной лампы на 4 (количество лам в одном светильнике). Получаем 18х4=72 Вт.
На самом же деле наличие в таком светильнике балласта в виде дросселей, стартеров и других устройств серьезно снижает его эффективность. В реальности светильник потолочный армстронг с электромагнитным ПРА потребляет до 120 Вт. Справедливости ради стоит сказать, что использование электронных ПРА значительно увеличивает КПД, снижая потребляемую мощность до 90 Вт.
Для сравнения: мощность потребления аналогичного светодиодного светильника составляет в среднем 40-42 Вт, т.е. в два раза меньше.
Нетрудно подсчитать годовое энергопотребление для того и другого вида светильников и, как говорится, прочувствовать разницу. Она особенно заметна, если для освещения используется не 2-3 светильника, а группа из 200-300 светильников. Если перевести эти цифры в рубли, то становится очевидна экономическая эффективность использования более дорогих светодиодных источников света.
1.2 При проектировании:
Применение светодиодных светильников окупается уже на стадии проектирования, из-за снижения подключаемой мощности.
Пример: Возьмем 1000 светодиодных светильников Армстронг.
При суммарной активной мощностью 39,9 кВт и коэффициентом мощности 0.95 – полная потребляемая мощность составит: 42кВА .
Так же возьмем 1000 люминесцентных светильников:
При суммарной активной мощностью 72 кВт и коэффициентом мощности 0,8 – полная потребляемая мощность составит – 90 кВА .
Стоимость подключения 1кВА в РФ от 30 до 70 т. руб., в зависимости от региона.
Возьмем минимальную, итого: экономия на подключения составит:
90кВа-42кВа =48 кВт – разница потребления светильников.
48 кВт х 30т.руб.= 1.44 млн. руб. разницы затрат на подключение
Разница в затратах на закупку светодиодных светильников составит:
Если средняя стоимость светодиодного светильника (аналога люминесцентного) – 1990 руб.,
а средняя стоимость люминесцентного светильника – 790 руб., то
( 1990 руб.-790 руб. ) х 1000 шт = 1,2 млн. руб.
Итого экономия на стадии проектирования составит (1,44 млн.руб.-1,2млн.руб.) = 240 т. руб.
1.3 Замена люминесцентных светильников.
a) Экономия с учетом высвобождаемой мощности.
Единоразовая экономия составляет (высвобожденная мощность + экономия в потребляемой мощности – разница в стоимости светильниках)
Высвобождаемая мощность составляет 48кВА, стоимостью 1,44 млн. руб. (см. п. 1.2)
Экономия в потребляемой мощности рассчитывается (разница потребления светильников Х на время работы ): 48кВА * 12часов * 250 раб. дней * 4,5 руб. (средняя ставка за 1 кВт/ч) = 648 т. руб.
Разница в стоимости светильников составляет 1,2 млн. руб. (см. п. 1.2)
Единоразовая экономия составит: 1,44 млн. руб. + 648 т. руб. – 1,2 млн. руб. = 888 т. руб.
Далее ежегодно экономия на электроэнергии составит 648 т. руб.
b) Без учета высвобождаемой мощности.
Для офисных помещений
экономия после установки составит 648 т. руб. в год. (см. п. 1.3 а)
Разница в стоимости светодиодных и люминесцентных светильников составляет 1,2 млн. руб. (см. п. 1.2)
Вывод: окупаемость вложенных средств произойдет через 2 (два) года использования светодиодных светильников и далее каждый год по 648 т. руб.
Для круглосуточных магазинов и торговых центров
экономия после установки (48кВА * 24ч * 365дней * 4,5 руб) = 1,892 млн. руб. в год.
При разнице в стоимости светодиодных и люминесцентных светильников 1,2 млн. руб. (см. п. 1.2)
Вывод: экономия в первый год составит (1,892 млн. руб. – 1,2 млн. руб.) = 692 т. руб.
При использовании функции изменения яркости светодиодов в зависимости от освещенности экономия может, увеличится более чем в два раза.
c) С использованием светодиодных светильников с функцией диммирования.
Пример: Подъезд 17 этажного дома.
Лестница – 35 светильников, лифтовой холл – 51 светильник, приквартирная площадка – 68 светильников.
Суммарное потребление (42W *154шт. * 24ч.) = 155кВт/ч в сутки.
Стоимость 154 шт. светодиодных светильников (154шт. * 1990руб) = 306 460 руб.
Потребление в дежурном режиме – 10%, при появлении движения 100%.
Установим, что при 10% светильник работает 20 часов, при 100% – 4 часа, тогда суммарное потребление составит: (42W *154шт.*0.1*20ч.)+(42W *154шт.*4ч.) = 38,8 кВт/ч в сутки.
