Монтаж комплекта серии LST светильника армстронг. Порядок установки
Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

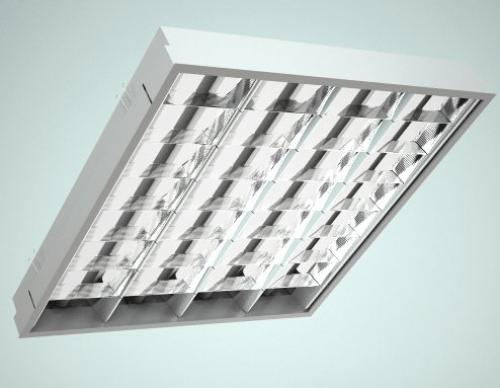

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.
Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.
Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.
Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.
Как установить светильник в подвесной потолок, вы можете узнать из этого
Правильный монтаж корпуса
Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:
Использование лазерного уровня
Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.
Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.
Монтаж светильников в потолок армстронг. Сборка каркаса подвесного потолка
Для начала необходимо разметить периметр помещения горизонтальной линией.
Для этого необходимо отступить от потолка не менее 100 мм. Обычно отступ составляет 100-200мм. Далее с помощью строительного уровня произвести разметку. Также можно использовать разметочный красящий шнур. Для разметки им, делаем метки в углах помещения, не забывая про отступ от потолка. Далее закрепляем шнур на одной из меток и натягиваем его до следующей. Шнур оставит идеально ровный след после себя. Аналогично размечают остальные стены. Существенно сократить время, затрачиваемое на данный этап работ, поможет лазерный уровень или осепостроитель.
После разметки приступаем к монтажу углового профиля. Он монтируется по всему периметру помещения. Закрепление ведется, как правило, с помощью дюбель гвоздя диаметром 6мм. Шаг крепежа не более 400мм. Если стена деревянная- используются саморезы длинной не менее 35мм.
Рейку можно расположить и под углом к стене. В этом случае мы получим диагональную раскладку плит. Но при этом серьезно возрастает трудоемкость.
Параллельно монтажу несущих реек, производим монтаж подвесов. С их помощью рейка крепится к потолку. Шаг между подвесами составляет 1.2 метра. Первый от стены крепится на расстоянии 0.6 метра.
Подвес имеет конструкцию позволяющую регулировать его длину и состоит из трех деталей: тяга подвеса с крючком, эта деталь крепится к несущей рейке; тяга подвеса с ушком, эта деталь крепится к потолку анкером, дюбель гвоздем или саморезом; пружинный подвес, с его помощью осуществляется регулировка длинны подвеса.
- После закрепления несущих реек, необходимо смонтировать рейки длинной 1.2 метра. Они закрепляются перпендикулярно несущей рейке. Шаг составляет 0.6 метра. Отступ от стены составляет 0.6 метра.
- Далее закрепляем рейки длинной 0.6 метра. Их крепим с шагом 1.2 метра. Данные элементы размещаются параллельно несущей рейки. Строго соблюдайте заданный шаг рейки, иначе в последствии можно столкнутся с тем что потолочные панели могут просто не влезть в получившуюся ячейку или наоборот – будут из неё выпадать.
- Если предполагается установка светильников, то необходимо сделать это сразу после сборки каркаса полотна. Именно для установки светильников и делается минимальный отступ от потолка в 100 миллиметров
- Завершающим этапом становится закладка плит. Если необходимо, плиту можно легко порезать ножовкой по металлу или электрическим лобзиком с полотном для чистого реза.
На этом монтаж потолка Армстронг можно считать законченным. Как видно, ни чего крайне сложного в технологии монтажа своими руками нет. Все используемые инструменты доступны и обычно уже есть у домашнего мастера. В статье мы постарались осветить все особенности и нюансы работ.
Мощность светильника армстронг. Наиболее часто используются следующие виды светильников
Офисные потолочные светильники 4х18 используется для организации освещения в магазинах, финансовых учреждениях, актовых залах.
Примечание Встраиваемый светильник ARS 4х18 снабжен электромагнитным пускателем ЭПРА, который позволяет увеличить срок эксплуатации светильника наполовину. Лампы работают бесшумно, быстро реагируют на включение, отсутствует мерцающее освещение.
Светильники растровые ARS/R с зеркальной экранирующей решеткой
В настоящее время пользователям предложен интересный осветительный прибор – опаловый встраиваемый светильник. Это модуль закрытого типа, основное его достоинство в том, что видно отражатель, распределяющий световой поток без лампы. Опаловые светильники различаются мощностью, имеют различные технические характеристики. В них используются четыре люминесцентные лампы мощностью 18 Вт. Таким образом, потребление электроэнергии составляет 4х18 – 72 ВТ . Светильник дает мощное освещение, которого вполне достаточно для большого помещения.
Встраиваемые зеркальные светильники растрового типа устроены достаточно просто. Это позволяет быстро их монтировать и не тратить много времени на обслуживание. Их установка достаточно проста. Достаточно вложить светильник в заранее подготовленного отверстие подвесного потолка, вставить лампы и закрепить корпус. Использовать встраиваемые осветительные приборы можно при условии – в помещении должно быть тепло и сухо. Встраиваемый осветительный прибор эксплуатируется с использованием электронного пускорегулирующего аппарата (ЭПРА) или ЭмПРА.
Потолки Армстронг очень часто используют для освещения офисных и торговых помещений. Для этого вида потолков производители предлагают различные виды осветительных модулей. Внимание потребителей в последнее время привлекают опаловые потолочные модули, разработанные специально для этого вида потолков. Одно из преимуществ в том, что опаловый встраиваемый светильник – это закрытый источник света, и пользователь видит сам отражатель, который производит распределение светового потока, без ламп. В них используются люминесцентные лампы 4х18, которые позволяют создавать освещение разной мощности.
Владельцы офисных помещений и торговых центров часто используют потолочные модули 4х18, поскольку их характеристики, качество и доступная цена делают их экономически выгодными.
Замена светильника армстронг. Почему именно Армстронг?
Armstrong Sibertek SL6060
Во время проведения ремонта в квартире в новостройке финансов на хороший дизайн не было. Всё ограничилось покраской стен в персиковый и светло-салатовый цвет и побелкой. В качестве источников света были установлены простые китайские люстры на 4-5 ламп за 900 руб.
Площадь кухни 12 квадратов, подвесной или натяжной потолок устанавливать не планирую. Соответственно, получается:
- встраиваемые потолочные светильники не поставить;
- подвесные тоже смысла ставить нет, хотя потолки 270 см;
- ставить 2-4 накладных неуместно, проводка будет на виду.
Из всех вариантов мне понравилась установка накладного светодиодного светильника Армстронг 600х600 мм. Стандартные размеры обычно 595 на 595 мм., но у Сибертека рамка сделана пошире и он ставится поплотней.
На небольшой кухне будет смотреться прилично, современно, в стиле хайтека. Не будет никаких проводов и никаких нагромождений из нескольких штук. Провода питания торчат из самой середины.
Китайская на кухне, которую надо заменить
К тому же такой вариант обойдется дешевле. Например, простой бюджетный Armstrong стоит 1500 руб., а 4 штуки накладных средних размеров по 1000 руб. Потолочная светодиодная панель светит на 3500лм, накладные по 800лм., то есть световой поток будет одинаковый. Посчитаем, что будет стоить дешевле:
- 4 шт. обойдутся в 4 т.руб., плюс монтажа и проводов больше;
- светодиодная панель 60 на 60 см всего 1500 руб.
Я любитель хорошего освещения, к тому же приходится там часто работать. Для рабочего места требования по освещенности гораздо выше, чем к зоне отдыха. Поэтому требуется минимум 3500 Люмен.
Как снять светильник с потолка армстронг. Замена лампы потолка армстронг
Замена лампы потолка армстронг
Здравствуйте, уважаемые читатели Elektrika56!
Буквально на днях обратился к нам за помощью мужчина. Вышел из строя встраиваемый потолочный светильник Армстронг. Сам разобраться не смог, решил вызвать электрика.
К сожалению, мы в этот момент были на приличном расстоянии от Оренбурга. Поэтому помочь не смогли.
Хотя ничего особенно сложного в ремонте светильника типа Армстронг нет.
Давайте вместе разберемся, что же в нем могло сломаться. И как можно самостоятельно вернуть светильник в строй без глубоких познаний электротехники и спец инструментов.
Вообще, с такими светильниками сталкиваться приходится довольно часто. Армстронг вещь распространенная и довольно капризная. Можете обратить внимание, в местах, где установлено много светильников Армстронг, всегда найдется такой, где 2-4 лампы не горят.
Имеется ввиду люминесцентный вариант светильника, тот который с лампами, стартерами и пускорегулирующим аппаратом (ЭмРА или ЭПРА).
Прежде всего, напомню о технике безопасности. Старайтесь не работать под напряжением и аккуратнее на стремянке!
Итак , для того, что-бы определить неисправность, необходимо снять отражатель. Для этого отгибаем фиксаторы, расположенные по бокам.
Первым делом — отверткой-тестером проверяем напряжение на входе в светильник. Потому-что всякое бывает. Может быть, дело и не в светильнике вовсе.
Одна из самых распространенных неисправностей — это сгоревшая лампа. Если в светильнике два ЭмРА, из-за одной сгоревшей лампы не будет гореть пара ламп. Если ЭмРА в светильнике один — сгоревшая лампа гасит весь светильник.
Иногда, неисправную лампу можно определить на глаз, по наличию темных участков возле контактов. В любом случае лампу с потемнением лучше заменить. Недолго ей осталось работать.
Если темных участков нет, меняем все по очереди, ставим заведомо рабочие. Не лишним будет на этом этапе внимательно осмотреть гнезда, в которые вставляются лампы. Ищем отошедшие провода или оплавленные контакты (такое бывает не очень часто).
В 73% случаев замена ламп помогает.
Если не помогло, ищем дальше.
В светильниках с ЭмРА имеют место быть стартера.
Выглядят вот так.
Отличаются по цвету и рабочему напряжению. На цвет можно внимания не обращать. По напряжению подбираем такой же, как и стоял. Для ламп 18Вт это стартер ST151 4-22Вт (Опытные владельцы встраиваемых потолочных светильников типа Армстронг обычно имеют в запасе две — три новых лампы и с десяток стартеров. Цена их невысока.)
На глаз неисправность стартера не определить. Бывает корпус стартера рассыпается от старости, а он работает. А бывает наоборот.
Так что поочередно заменяем стартера на заведомо исправные. Я обычно проверяю стартера и лампы на рабочем светильнике. Ну, что бы время проведенное под потолком сократить.
Если замена стартера не дала ожидаемого результата — остается один вариант — заменить пусковой аппарат. Его еще называют дроссель. В моем случае это ЭПРА, который просто просится на замену. Обратите внимание на потемнение и вздутости на корпусе. Так бывает из-за скачков напряжения.
Аккуратно отсоединяем провода, предварительно сфотографировав или зарисовав схему. Так будет проще собирать. Крепление ЭПРА к корпусу неразъемное, я его просто высверлил.
Остается купить и установить его на место. Если купить точно такой же не получается, обращайте внимание на рабочие параметры, габариты и число контактов. Закрепить можно короткими саморезами. Собираем схему. Проверяем. Все должно заработать.
Что такое армстронг. Какие разновидности потолка существуют? В чем особенность, разница?
Подвесные потолки Армстронг подразделяются производителем на подгруппы: Эконом, Prima (или функциональные) и дизайнерские.
Конструкции каждой подгруппы имеют свое преимущество.
- Так, серия “Эконом” — это качественные плиты по доступной цене.
- Серия “Прима” – панели, обладающие определенным рядом свойств (влагостойкость, светоотражение, акустика, водостойкость, пожаробезопасность и прочее).
- Дизайнерские – это совокупность эксклюзивного (представленного только в этом сегменте) внешнего вида и сочетания функциональных свойств в одной плите.
Свойства — это хорошо, скажет Покупатель, но чем такие потолки отличаются внешне?
Первое отличие – рисунок лицевой поверхности и тип крепления на подвесной системе.

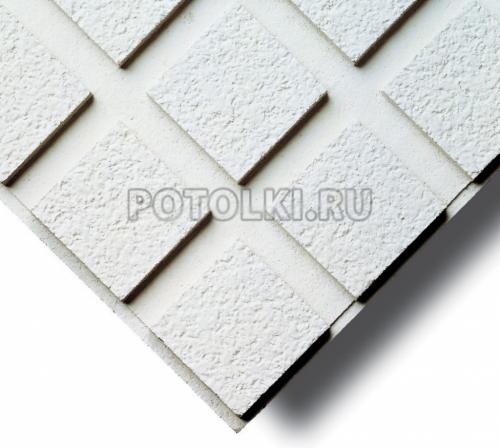

- Наиболее популярный и известный дизайн лицевой поверхности Армстронг – так называемый “червячок”. Этот рисунок применяется в плите Байкал (завод Armstrong World Industries), Таурус (OWA), Тренто (AMF), а также в плитах производства Китай (таких как Декоратив или Матрикс).
- Широко известны плиты с поверхностью “шубка” или “манка” (плиты Оазис, Орбит) и с белой гладкой поверхностью (Ритейл, Прима Плейн, потолки металлические, из стекловолокна или каменной ваты).
- Существуют и другие виды лицевой поверхности: мелкая, словно наколотая иголкой, перфорация (плита Ультима или Оптима Армстронг или же Sonar, Medicare - Рокфон и т.д). Или же заметная глазу перфорация, как у Dune+ . А бывают потолки и вовсе с квадратами на поверхности как у Cirrus Image.
Второе отличие – кромка. То есть то, как установлена потолочная плита в подвесную систему-каркас.
- Самая простая кромка – Board (Борд). Плита просто ложится сверху на каркас.
- Более интересные и дорогие – Tegular (тегуляр) и Microlook (микролук). Потолочная панель чуть выступает ниже подвесной системы (эффект плитки шоколада).
- Существует также ряд специфических, дизайнерских кромок: Sl2, Vector, Сlip in, Axal и пр. Каждая из них имеет свою особенность и специфику применения.
Где используют
Изделия Армстронг применяются в помещениях различного назначения. Это и коридоры, входные зоны зданий любого назначения (в том числе жилые дома), офисы, бассейны, школы и детские сады, поликлиники и операционные, салоны красоты и магазины, спортивные залы и кинотеатры.
Единственное, что ограничивает установку плит в помещении – это низкая высота потолка. Когда потолок и так низкий, не очень хочется его дополнительно уменьшать. Но если такой проблемы не стоит, то Armstrong могут применяться даже в квартирах (зеркальные, витражные потолки).
Расчет
Рассчитать Армстронг очень просто. Нужно лишь выбрать способ.
- Самый легкий и удобный вариант: обратиться к специалистам компании “Мир Потолков”.
- Второй способ: использовать заводские расчетные коэффициенты.
- Третий способ (подходит для небольших помещений): индивидуальный расчет для конкретно выбранного помещения.
Приведем пример для 2 и 3 способа расчета:
Второй способ. Расчет по заводским коэффициентам.
Допустим, Вам необходимо рассчитать количество элементов потолка Armstrong на офисное помещение размером 4x3 метра, итого 12 кв.м.
При расчете по заводским коэффициентам необходимо общую площадь умножить на соответствующий элементу каркаса коэффициент.
Как мы с Вами ранее выяснили, комплект Армстронг состоит из элементов:
- Потолочная панель
- Направляющие (Т-профиль) 3,7 м. 1,2 м. 0,6 м.
Пункт А. Рассчитаем количество потолочных панелей на 12 кв.м. Для этого достаточно разделить площадь помещения на площадь 1-ой плиты. Она имеет расчетный размер 600x600 мм, т.е. 0,36 кв.м. Делим 12 на 0,36 и получаем 33,33 штуки. Округляем в большую сторону. Итого = 34 шт.
Установка пристеночного профиля (L-образный уголок).
Уголок монтируется на стены по периметру всей комнаты. Для нанесения монтажной разметки используется гидроуровень. Как правило уголок имеет размеры 19x19 мм. или 19X24 мм. К стене он прикрепляется при помощи дюбелей или саморезов с расстоянием не более 0,5 м. через широкую полочку.
Установка Т-образных профилей (каркаса).
Несущие рейки 3,7 метра монтируются по длине комнаты, с расстоянием 120 см., параллельно одной из стен (при установке потолка по диагонали).
Если комната длиной менее 3,7 метра, то направляющие подрезаются, в случае, если комната длиной более 3,7 метра – направляющие соединяются друг с другом с помощью замков, расположенных с обеих сторон профиля.
Опишите технологию монтажа встраиваемого светильника в подвесной потолок armstrong. Монтаж и подключение светильников в потолках типа Армстронг
Подвесной потолок типа Армстронг очень часто используется для отделки потолков в общественных и офисных помещениях, благодаря тому, что он просто и быстро монтируется, но главное все получается не дорого и с минимумом строительной грязи и пыли по сравнению с другими типами потолков.
Установить потолок Армстронг сможет да же и начинающий мастер. Он прекрасно скрывает все инженерные коммуникации и обеспечивает простой и беспрепятственный к ним доступ в любое время. Для электриков этот тип потолка существенно упрощает процесс монтажа (открыто по основанию) электрической проводки и установки светильников (достаточно просто вставить светильник в свободную ячейку).

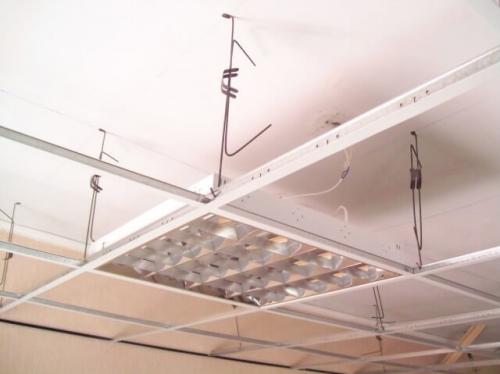

Для того, что бы под тяжестью светильников не провисал потолок необходимо металлический каркас усилить дополнительно подвесами.
Вот что дословно, рекомендует компания Armstrong по этому поводу: «При монтаже растровых светильников без их самостоятельной подвески к потолку- расстояние между несущими (направляющими) рейками должно быть 600 мм, а расстояние между подвесами – 600 мм.При установке растровых светильников без монтажа самостоятельной их подвески, светильники должны опираться на две несущие рейки».Ну как показывает практика достаточно всего одного подвеса возле светильника, если все подвесы закреплены через две клетки под декоративные плитки размером 60х60 см.
Монтаж светильников в потолок Армстронг.
Рекомендую перед началом установки снять растр или пластиковый прозрачный пластик или стекло со светильника, что нам откроет доступ к клемнику для подключения к электросети и позволит установить лампы, при условии, что они не будут мешать последующей установке и подключению- советую сразу установить лампы, потому что внизу- это сделать проще и быстрее.
В зависимости от видов светильников будет различаться и технологии монтажа. Основные виды приборов освещения для потолка Армстронг на картинке.
- Первые два стандартного размера приблизительно 59х59 сантиметров. Их установить очень просто- под не большим углом как к направляющей потолка, так и самой плоскости вставляем светильник внутрь ячейки поворачиваем и ложем в квадратную ячейку. Смотрите как это делает установку мастер на картинке справа. Помните, если расстояние от потолочного основания или коммуникаций до каркаса будет меньше 20 сантиметров- Вы не сможете установить люминесцентный светильник стандартных размеров.
- Приходилось мне ставить и светильники по размеру равными половине ячейки, при этом он ставится по любому необходимому краю ячейки каркаса, а вторая половина закрывается вырезанным по размеру куском декоративной плиты.
- Не редко ставил так же Я и встраиваемые круглые или квадратные гораздо меньше размера ячейки светильники. Под них необходимо аккуратно и точно по размеру вырезать посадочное отверстие в декоративной плите, куда будет вставляться светильник. Резку как круглых так и квадратных отверстий- легко можно сделать с помощью острого ножа. В принципе все делается аналогично, как Я рассказывал в статье: “установка точечного светильника”.
- Если потолки высокие, то часто над рабочими местами устанавливаются подвесные светильники на тросах, которые крепятся не к каркасу, а к потолочному основанию. Как они устанавливаются читайте в моей статье “установка подвесного светильника”.
