Во время проведения ремонта в квартире в новостройке финансов на хороший дизайн не было. Всё ограничилось покраской стен в персиковый и светло-салатовый цвет и побелкой. В качестве источников света были установлены простые китайские люстры на 4-5 ламп за 900 руб.

Площадь кухни 12 квадратов, подвесной или натяжной потолок устанавливать не планирую. Соответственно, получается:

  • встраиваемые потолочные светильники не поставить;
  • подвесные тоже смысла ставить нет, хотя потолки 270 см;
  • ставить 2-4 накладных неуместно, проводка будет на виду.

Из всех вариантов мне понравилась установка накладного светодиодного светильника Армстронг 600х600 мм. Стандартные размеры обычно 595 на 595 мм., но у Сибертека рамка сделана пошире и он ставится поплотней.

На небольшой кухне будет смотреться прилично, современно, в стиле хайтека. Не будет никаких проводов и никаких нагромождений из нескольких штук. Провода питания торчат из самой середины.

Китайская на кухне, которую надо заменить

К тому же такой вариант обойдется дешевле. Например, простой бюджетный Armstrong стоит 1500 руб., а 4 штуки накладных средних размеров по 1000 руб. Потолочная светодиодная панель светит на 3500лм, накладные по 800лм., то есть световой поток будет одинаковый. Посчитаем, что будет стоить дешевле:

  1. 4 шт. обойдутся в 4 т.руб., плюс монтажа и проводов больше;
  2. светодиодная панель 60 на 60 см всего 1500 руб.

Я любитель хорошего освещения, к тому же приходится там часто работать. Для рабочего места требования по освещенности гораздо выше, чем к зоне отдыха. Поэтому требуется минимум 3500 Люмен.

Монтаж потолочных светильников. Монтаж точечных светильников

Монтаж светильника армстронг накладной. Почему именно Армстронг?

Схема подключения точечных потолочных светильников на 220В.

Установка точечного светильника производится в отверстиях потолка. Для этого в гипсокартонной, деревянной, подвесной или ОСБ плите, ПВХ панели с помощью дрели и сверла-коронки соответствующего диаметра сверлится сквозное отверстие. Если светильник квадратный, то электролобзиком зарезаются углы отверстия.

Через это отверстие вытягивается конец электропроводки, концы которого зачищаются от изоляции на участке 5-7 мм. Эти зачищенные концы вставляются в клеммники светильника и зажимаются в них при закручивании винтов отверткой. Затем пружины светильника сжимаются, вводятся с ним в отверстие и отпускаются, а они разжимаясь, упираются в потолок изнутри и притягивают светильник к наружной поверхности полка. Далее остается просто вставить лампочку, вкручивая или вставляя ее в патрон. При установке галогенных ламп следует учесть, что их нельзя трогать голыми руками, а при необходимости через чистую ветошь или бумагу. Если все-таки это не удалось, то следует протереть лампу ветошью, смоченной одеколоном или спиртом.

Принципиально отличается монтаж точечных светильников в подвесном потолке . До натягивания потолка, до перекрытия на жестяных планках устанавливаем светильник. При этом гидроуровнем контролируем, чтобы они были монтажными поверхностями в одной плоскости с будущим потолком и крепежными планками на стенах. При необходимости регулировки светильники переустанавливаем на другие отверстия в монтажных планках или подгибаем их. Протягиваем концы проводов через установочные кольца, а далее следует устанавливать светильник так же, как и в описанных выше случаях.

Установка светильников с галогенными лампами на 12 V предусматривает наличие понижающих трансформаторов в том количестве, чтобы суммарная мощность подключенных ламп не превышал номинальную мощность трансформатора.

Нормы установки светильников армстронг. Светильник для армстронг нормы

Параметры и характеристики потолочных врезных светильников Армстронг для внутреннего освещения определяются нормативами ГОСТ Р 54350-2015.

Основные размеры светильников Армстронг для потолков в соответствии с положениями ГОСТ Р 54350-2015 (Приборы осветительные. Светотехнические требования и методы испытаний):

Единицы измерения параметров светильников Армстронг – миллиметры (мм).

В светильниках используются светодиодные, галогенные, люминесцентные лампы либо обычные лампы накаливания различных размеров и форм, что оказывает влияние на формы и размеры самих электросветильников.

Светильниками Армстронг считаются потолочные световые приборы, предназначенные для монтажа в одноимённые подвесные потолки, габариты светильников соответствуют стандартным размерам ячеек подвесных потолков типа Армстронг.

Потолочные светильники Армстронг подразделяются по типу источников света на две категории:

  • светодиодные: LED-ленты встроены в корпус и не требуют замены;
  • люминесцентные: в таких приборах установлена пускорегулирующая аппаратура (ПРА), которая может быть электромеханической или электронной, в светильнике установлено 4 лампы по 18 (В), которые в процессе эксплуатации приходится заменять.

Важно: время службы люминесцентных ламп в светильниках Армстронг составляет от 4000 (часов) до 10000 (часов), светодиодных ламп – от 35000 (часов) до 50000 (часов).Cветильники Армстрoнг, как правило, используются в офисных помещениях, библиотеках, конференц-залах, больницах, спортзалах и прочих общественных зданиях с большой площадью.

Подключение светильников армстронг. Правила подключения к сети

Проводку под потолком необходимо прокладывать в гофре и закрепить к потолочной плите, исключив провисания. Неправильно производить подключение гирляндой (последовательно), когда провод входит в корпус и выходит на следующий прибор, используя клеммную колодку как распределительную. Правильно располагать распределительную коробку возле группы светильников, и от нее к каждому вести свой провод питания.

Для подключения светильников Армстронг чаше всего используется провода ПВС или ШВВП, ввиду своей гибкости и упрощенного монтажа. Также возможно использовать многожильный провод ПВ-3 с разноцветной изоляцией. Зачищенную жилу опрессовывают гильзой или же лудят оловом, такое соединение образует лучший контакт.

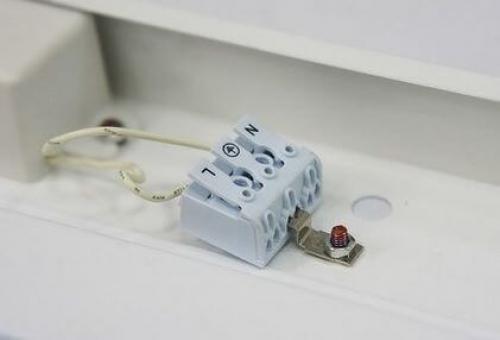

На фото ниже изображена контактная клемма с нанесенными на ней обозначениями L— фаза, N — ноль, PE- заземление. Как определить какой провод фаза и ноль можно узнать из нашей статьи.

Монтаж светильника армстронг накладной. Почему именно Армстронг? 01

Схема подключения:

Монтаж светильника армстронг накладной. Почему именно Армстронг? 02

На

Во время монтажа необходимо соблюдать технику безопасности. При работе со стремянок или строительных козлов зовите напарника, не работайте в одиночку. Перед подключением проводов удостоверьтесь в отсутствии напряжения, вывесите предупреждающий плакат на рубильник, а еще лучше отсоедините провод от устройства коммутации если помещение большое и выключатель находится далеко от вас. Это и все, что хотелось рассказать вам о том, как произвести установку светильника Армстронг и подключение к сети своими руками.

Проводку под потолком необходимо прокладывать в гофре и закрепить к потолочной плите, исключив провисания. Неправильно производить подключение гирляндой (последовательно), когда провод входит в корпус и выходит на следующий прибор, используя клеммную колодку как распределительную. Правильно располагать распределительную коробку возле группы светильников, и от нее к каждому вести свой провод питания.

Для подключения светильников Армстронг чаше всего используется провода ПВС или ШВВП, ввиду своей гибкости и упрощенного монтажа. Также возможно использовать многожильный провод ПВ-3 с разноцветной изоляцией. Зачищенную жилу опрессовывают гильзой или же лудят оловом, такое соединение образует лучший контакт.

Контактная клемма

Как определить какой провод фаза и ноль можно узнать из нашей статьи.

Схема подключения:

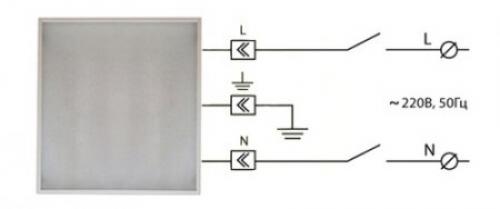

На следующем рисунке изображена схема подключения:

Схема подключения

Во время монтажа необходимо соблюдать технику безопасности. При работе со стремянок или строительных козлов зовите напарника, не работайте в одиночку. Перед подключением проводов удостоверьтесь в отсутствии напряжения, вывесите предупреждающий плакат на рубильник, а еще лучше отсоедините провод от устройства коммутации если помещение большое и выключатель находится далеко от вас.

Это и все, что хотелось рассказать вам о том, как произвести установку светильника Армстронг и подключение к сети своими руками.

Мощность светильника армстронг. Сколько киловатт потребляет светильник армстронг

Сколько потребляет электроэнергии светильник типа ЛВО 4*18?

Хотим установить светильник ЛВО 4*18. Электрики, сколько электроэнергии потребляет этот светильничек?

Сами лампы потребляют 4х18=72 Вт. Какой стоит пускорегулирующий аппарат? Если электронный, то можно его потребление не учитывать. Если электромагнитный, тогда ищем на его корпусе значение косинуса фи. При значениях косинуса 1 ток 0,31А при 0,8-0,39А при 0,6-0,53А. О чём это говорит: Если светильников много, это надо учитавать, так как при косинусе 0,6 ток возрастает примерно в 2 раза.

Светильник ЛВО 4х18, маркировка означает что это светильник растровый (то есть потолочный светильник встраиваемый в подвесные потолки, в котором люминесцентные лампы по форме напоминающие трубки

Умножаем 18-ь на 4-е и получаем 72-а Вт, именно столько электроэнергии потребляет Ваш светильник.

В общем-то в самой маркировки ответ.

72Вт, имеется в иду потребление в час, зная эту цифру можно вычислить и дневное потребление, но надо учитывать продолжительность работы светильника.

Данный светильник рассчитан на работу с сетью переменного тока напряжением 220-ь Вольт.

«Л» лампа люминесцентная в светильнике.

«В» светильник встраиваемый (см. выше).

«О» светильник для общественных зданий (то есть назначение светильника).

Получается все характеристики светильников в их маркировки, включая и мощность и тип ламп и даже где их лучше использовать.

Очень и очень плохая идея, во первых такие светильники и лампы для них уже морально и технически устарели, а ртутные газорозрядные лампы вообще вскоре будут сняты и запрещены в производстве!

Поэтому лучше будет обратить внимание на светодиодные светильники и лампы освещения, которые в разы потребляют меньше энергии и более эффективны и безопасны!.

Но вернёмся к вашим ЛВО 4 на 18 вот он красавец на картинке изжитки прошлого!

Видим что в нём стоят 4 ртутные лампы мощностью 18 ватт каждая, то и получим 72 ватта потребления электроэнергии в час, плюс незначительные 5-15 ватт дросселя и электроника и получим около 80 ватт потребления электричества в час работы.

Этими 80 ваттами можно засветить 8 светодиодных лам мощностью 10 ватт, которые вам дадут в три раза больше света!

Расчет экономии при применении светодиодных светильников Армстронг

Расчет экономии при применении светодиодных светильников Армстронг

На сегодняшний день светодиодные светильники являются самым современным решением проблемы качественного и экономичного освещения. Насколько же выгоднее использовать светодиодное освещение типа «Армстронг» по сравнению с обычными люминесцентными светильниками? Давайте посчитаем.

Люминесцентный светильник типа «Армстронг».
Потребляемая мощность 4х18 Вт =72 Вт + 15 Вт ПРА =87 Вт.
При круглосуточном использовании 24х87=2,088 кВт в сутки, или 762 кВт в год .
Средняя цена электроэнергии 4,5 руб./кВт, соответственно 762х4,5 = 3429 руб . в год — обходится оплата электроэнергии, которую расходует 1 люминесцентный светильник типа «Армстронг».
Также стоит учитывать расходы на замену ламп, стартеров, дросселей, выгорающих патронов, оплату электриков и утилизацию ртутьсодержащих ламп.
Минимально эти расходы составляют не менее 200 руб . в год, но, скорее всего, существенно больше.
Итого общие расходы на содержание одного люминесцентного светильника типа «Армстронг» обойдется вашему предприятию в 3429 + 200 = 3629 руб . в год.

Светодиодный светильник типа «Армстронг» «Эколюмен ARM-VS-36».

Вообще, он дает существенно больше света, чем люминесцентный с потреблением 87вт.
Потребляемая мощность 36Вт.
При круглосуточном использовании 24х36 = 864Вт в сутки, или 316 кВт в год.
Средняя цена электроэнергии 4,5 руб./кВт, соответственно 316х4,5 = 1422 руб . в год — оплата электроэнергии, которую расходует 1 светодиодный светильник типа «Армстронг».
Дополнительных расходов у светодиодного светильника нет в течение всего срока службы, который составляет 25 лет .
Итого общие расходы на содержание одного светодиодного светильника «Армстронг», при круглосуточном использовании, обойдется вашему предприятию в 1422 руб . в год.

В данном расчете не учтены уменьшение расходов на подведение электроэнергии, подводящие линии, трансформаторы, подстанции и т.п., а также уменьшение нагрузки на них. Также стоит учитывать, что светодиодный светильник, мощность которого 36Вт, дает существенно больше света, чем люминесцентный светильник мощностью в 87Вт, который через полгода эксплуатации дает света не более 65% от номинального. Качество освещения при этом у светодиодного светильника значительно выше за счет отсутствия пульсации.
