Как подключить люстру своими руками без ошибок. Подключение люстры к двум проводам

Два провода – значит, выключатель для люстры одноклавишный.

Однако, при прокладке новой электропроводки очень рекомендую в любом случае использовать кабель с тремя жилами. На это две причины. 1) Возможно, в будущем возникнет желание использовать люстру с двумя группами, т.е включать её двумя клавишами. С двумя проводами это сделать невозможно. 2) Провода могут обломаться по разным причинам. И резервный провод будет очень кстати.

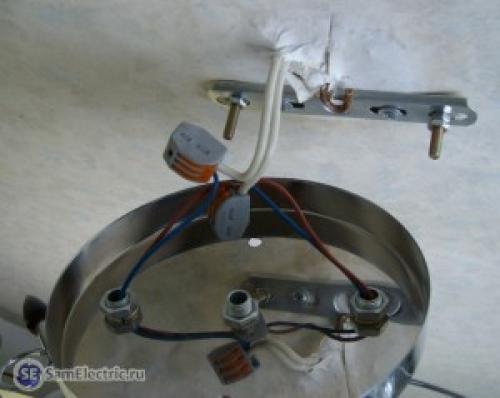

На следующем фото показано, как подключить выводы люстры. Это в случае “жесткий алюминий+мягкая многожильная медь” лучше всего делать через клемники Wago . Схема подключения люстры проста – подключаются фаза и ноль, лампочки параллельно. Желательно фазу подключать на внутренний контакт патрона. Как правило, это коричневый провод.

Как подключить люстру своими руками без ошибок. Подключение люстры к двум проводам

Подготовка люстры перед подключением

Могут быть две или три группы освещения. В данном случае можно было бы две лампочки в этой люстре включать отдельно. Для этого нужен двухклавишный выключатель и трехпроводная линия к люстре. Сейчас  при монтаже новой проводки так делается везде. Раньше делалось только в больших помещениях.

 Подключаем люстру на потолке.

Как подключить люстру своими руками без ошибок. Подключение люстры к двум проводам

Подключение люстры на потолке

Тут есть одна хитрость. Для комфортного подключения, чтобы не держать тяжелую люстру в руках, используют кусок жесткого провода в качестве временного крепежа . Один конец провода цепляют за кронштейн, другой – за люстру. Люстра висит на временном технологическом креплении , а мы спокойно работаем. В случае с подвесной люстрой этот совет бесполезен – там под рукой штатный крюк. В данном случае люстра очень легкая, я управился и без доп.провода.

Тщательно укладываем провода и клеммники, пространства очень мало. Я развел алюминиевые провода по разные стороны кронштейна.

На данном этапе декоративные гайки должны быть в кармане, чтобы не спускаться за ними.

Как подключить люстру своими руками без ошибок. Подключение люстры к двум проводам

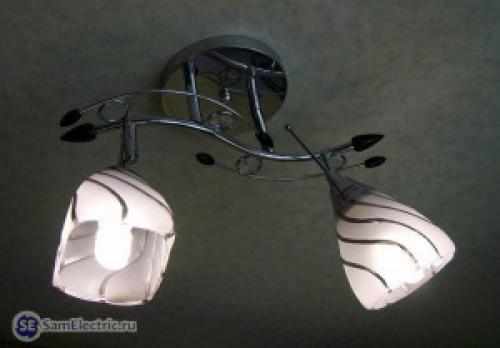

Люстра установлена

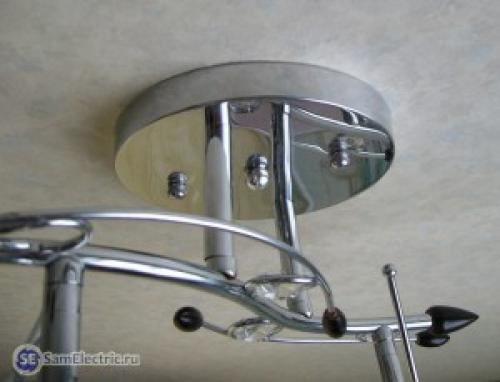

Монтаж люстры завершен. Убеждаемся, что нет никаких щелей и перекосов. Проверяем прочность крепления люстры. Одеваем плафоны. Вкручиваем лампочки.

Как подключить люстру своими руками без ошибок. Подключение люстры к двум проводам

Монтаж люстры на потолок

Да будет свет!

Как подключить люстру с пультом. Самостоятельное подключение люстры с пультом дистанционного управления

Как подключить люстру с пультом. Самостоятельное подключение люстры с пультом дистанционного управленияЛюстра с пультом управления оснащена дополнительными функциями, упрощающими жизнь пользователям.

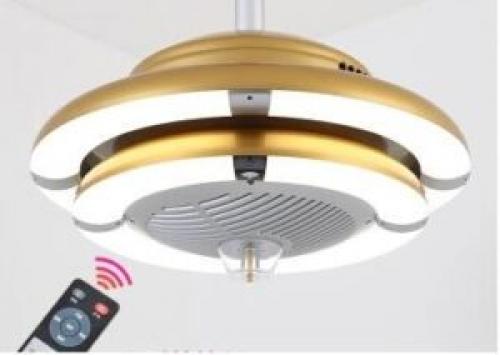

Люстра, управляемая дистанционно, отличается от классических наличием приемника сигнала и устройства включения.

Электрическая часть состоит из нескольких блоков:

  1. Передатчик радиосигнала (пульта). Пользователь нажимает кнопки, пульт подает сигнал на приемник, который находится в люстре. Питание производится от батареек.
  2. Радиоприемник. Он настраивается только на прием сигнала от своего ПДУ. Приемник получает команду, анализирует ее и управляет светильником. Питается радиоприемник от сети 220 В.
  3. Группы источников света. Могут использоваться светодиодные, галогеновые лампочки и их комбинация.
  4. Электронные трансформаторы для галогеновых ламп, блоки питания на напряжение 12 В и драйвер для светодиодов.

Если прибор обладает функцией плавной регулировки, в конструкцию включаются регуляторы напряжения или ШИМ-контроллеры.

Блок контроллера для люстры

В качестве дистанционного переключателя выступает контроллер. Управлять устройством можно с пульта или стационарного выключателя. Любой контроллер имеет схему подключения, на которой нанесена стандартная маркировка. Существуют одно-, двух- и четырехканальные контроллеры. С их помощью можно подсоединить соответствующее число групп лампочек.

Блок, в состав которого входят галогенные лампы

Как подключить люстру с пультом. Самостоятельное подключение люстры с пультом дистанционного управленияБлок управления галогеновыми лампами состоит из трансформатора и самих лампочек. Трансформатор является блоком питания, выбирается исходя из потребляемой мощности. Нельзя устанавливать на трансформатор лампы большей мощности, чем заявлено производителем.

Мощная лампочка может вызвать расплавление патрона или вывести из строя блок питания.

К трансформатору напрямую подключаются два провода для питания – красный и коричневый. К галогенкам отходят также 2 провода, белого и серого цвета.

Светодиодный блок

Для работы светодиодного оборудования требуется подключение драйвера. Он подключается также при помощи двух проводов красного цвета (ноль и фаза).2 провода на выход подключаются к светодиодам, черный к плюсу, белый – к минусу. Также в состав светодиодного блока входит источник питания.

Важно отметить! Диоды соединены последовательно, и при поломке одного элемента, функционировать перестанет вся группа.

Как самостоятельно подключить люстру с пультом управления: пошаговая инструкция

Как подключить люстру с пультом. Самостоятельное подключение люстры с пультом дистанционного управленияСобирать светильник нужно на полу, потом закреплять на потолок. Декоративные элементы вешаются на люстру после окончания работ.

Перед подключением нужно обязательно обесточить помещение!  Работать под напряжением запрещено.

Инструкция по подключению:

  • подключение блока управления;
  • соединение фазного и нулевого проводов с клеммами;
  • закрепление люстры на специальной планке на потолке;
  • установка источников света;
  • добавление декоративных элементов.

Методика крепления на потолке управляемого дистанционно устройства аналогична классическим приборам.

Установка и крепление светодиодной люстры

Закрепление происходит на специальную крепежную планку – кронштейн. Он крепится к потолку при помощи болтов. Далее нужно выполнить подключение проводов питания к блоку питания и заземляющего провода.  Затем при помощи декоративных гаек люстра крепится к потолку.

Правильное подключение проводов

Как подключить люстру с пультом. Самостоятельное подключение люстры с пультом дистанционного управленияДля правильного подключения контроллера нужно внимательно изучить схему, находящуюся на его корпусе или в паспорте. Обычно его провода уже подключены.

К клемме L (либо провод коричневого или красного цвета) подключается фаза, к N (черный или синий) – ноль.

Заземление нужно подключить к клемме PE (желто-зеленый). Заземляющая клемма в старых домах, как правило, не используется.

Подсоединение заземления

Наличие заземления обязательно в домах нового образца. Заземляющий провод желто-зеленого цвета подключается аналогично фазовому и нулевому к клемме PE. Затем он фиксируется болтом на корпус люстры. Если подобного крепления нет, можно просто заизолировать контакт и не подключать его.

Фиксация, монтаж плафонов, подача напряжения

После подключения и установки люстры можно вкручивать лампочки, закреплять плафоны и другие декоративные элементы. Обязательным условием является проверка работоспособности устройства. Для этого нужно подать питание в помещение, включить прибор при помощи пульта или стационарного выключателя и переключать режимы освещения.

Особые случаи

В зависимости от вида устройства способы установки и подключения будут иметь особенности.

Модели с галогенными лампами

Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться. При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой.

Для качественного подключения нужно выполнять следующие требования:

  1. Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.

Как подключить люстру с 6 лампами к двойному выключателю. Подключение четырехрожковой модели

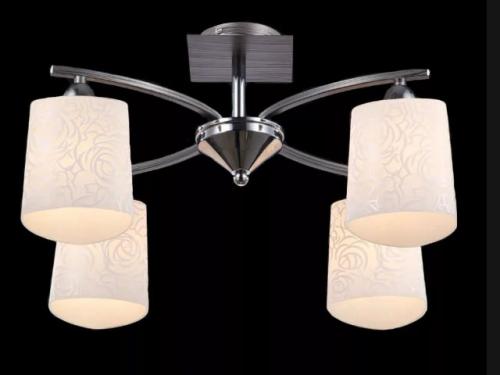

Стандартной ситуацией подключения люстры к двойному выключателю с 4-мя плафонами является наличие самого светильника, двухклавишного выключателя и трех контактов, выходящих из потолочного перекрытия. Иногда, особенно в новостройках , есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же.

Как подключить люстру с 6 лампами к двойному выключателю. Подключение четырехрожковой модели

Подключать подобный прибор можно двумя вариантами:

  • первый, когда схема соединения контактов будет иметь вид 1+3, то есть загораться смогут или одна или же сразу три лампы;
  • второй имеет схему в виде 2+2, когда гореть будут лампочки парами. Данный способ является энергозатратным и применяется чаще всего тогда, когда для полноценного освещения пространства 1 лампы мало, а три много.

При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.

Чтобы подсоединить 4-х рожковую люстру к двойному выключателю нужно фазовый контакт, идущий от сети через щиток распределения, соединить с проводом, который идет к выключателю. После можно подключить его к входному контакту, где он всегда и находится. Второй проводник, который соединен с проводником клавиши, отводится к распределительной коробке, где соединяется с контактом, который подведен к участку установки прибора. Здесь контакты прибора и сети нужно соединить между собой. По такой же схеме подсоединяются контакты на соседней клавише.

Различие между этими двумя клавишами сводится к различному количеству проводов «фазы», соединенных с сетевыми жилами.

Как подключить люстру с 4 проводами. Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

  • Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
  • Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.

    Как подключить люстру с 4 проводами. Сколько проводов на люстре

    Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

  • Заземляющий провод не подключается, если его нет на потолке.
  • Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

Как подключить люстру с 4 проводами. Сколько проводов на люстре

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов. Важно проконтролировать, чтобы в это соединение не попали другие провода.

Как подключить люстру с 4 проводами. Сколько проводов на люстре

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Как подключить люстру без заземления. Монтажная схема подключения одноклавишного выключателя:

На схеме защитный заземляющий проводник РЕ обозначен жилой зеленого цвета. Он так же, как и ноль, из распределительной коробки сразу поступает на потолок. С потолка выходит третьим выводом и соединяется с металлическим корпусом люстры.

Как подключить люстру без заземления.  Монтажная схема подключения одноклавишного выключателя:

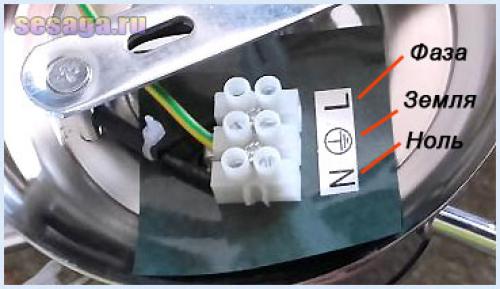

Для соединения выводов в люстре предусмотрена клеммная колодка. Как правило, для удобства и простоты подключения каждая клемма колодки обозначена, и поэтому подключение не составляет большого труда.
Главное определиться с потолочными выводами.

Как подключить люстру без заземления.  Монтажная схема подключения одноклавишного выключателя:

Таким же образом заземляющий проводник соединяют при подключении люстры к двойному и тройному выключателям.

Запомните . Заземление в работе схемы освещения не участвует. Оно служит только для защиты от поражения электрическим током.

Бывают случаи, когда в связи с конструктивными особенностями корпус люстры на 90% выполнен из диэлектрического материала и для этой модели подключение заземления не предусмотрено производителем.

В этом случае потолочный заземляющий вывод не подключается. Его конец изолируется, например, изолентой и оставляется не подключенным.

И в заключении выкладываю две полные монтажные схемы освещения для одного помещения с применением одноклавишного выключателя.

На первой схеме показан фрагмент местного щитка, включающий в себя УЗО и автоматический выключатель, а вторая схема реализована с применением дифавтомата.

На заметку . Одно УЗО можно использовать как общее на всю квартиру или дом, или же разделить, например, на два, чтобы одно контролировало все освещение, а второе все розетки.

Источник: https://stroyvsepodryad.info/novosti/iz-lyustry-vyhodyat-4-provoda-kak-podklyuchit-lyustru-s-2-3-4-provodami-k-dvoynomu-i

Подключение люстры цвета проводов. Правильное подключение люстры: определение проводов

Подойдя к месту подключения люстры, вы увидите некоторое количество проводов, которые выходят из потолка. Их количество может варьироваться от 2 до 4. Два провода (нулевой и фазный от выключателя) – это минимальное количество, необходимое для подключения люстры.

Если имеется три провода , один из них может быть заземлением. Его сложно встретить в домах советских времен, только если был проведен капитальный ремонт с заменой всей проводки. В новых же постройках везде имеется заземление. Отличить заземление от остальных проводов легко, его изоляция имеет желто-зеленый цвет. Такой стандарт принят во всех странах, поэтому вероятность ошибки исключена.

Важно! Нельзя использовать заземляющий проводник для подключения каких-либо устройств. Он используется только для заземления.

Также при наличии трех проводов (две фазы и один ноль) на потолке и двухклавишного выключателя на стене, это может означать возможность подключения двухрежимной люстры.

Наличие четырех проводов позволяет подключать люстру с любым режимом включения.

Чтобы найти фазу и ноль нужно воспользоваться индикаторной отверткой. Вначале нужно отвести концы проводов в разные стороны, чтобы они не соприкасались друг с другом. Клавишу выключателя переключите в положение «включено». Подача электроэнергии в доме должна быть включена. Дальше используя индикаторную отвертку, коснитесь поочередно каждого провода. Если она загорелась, значит, что напряжение присутствует и это фазный провод.

Далее переведите выключатель в положение «выключено» и отключите подачу тока в щитке.

Если провода никак не промаркированы, сделайте это сами после прозвонки, чтобы не запутаться. Можно воспользоваться цветными маркерами или изолентой.

Источник: https://stroyvsepodryad.info/novosti/iz-lyustry-vyhodyat-4-provoda-kak-podklyuchit-lyustru-s-2-3-4-provodami-k-dvoynomu-i

Как подключить люстру с 8 лампами. Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

    Как подключить люстру с 8 лампами. Провода на люстре

    Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Как подключить люстру с 8 лампами. Провода на люстре

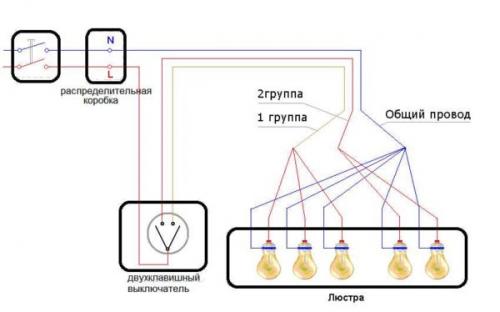

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Как подключить люстру с 8 лампами. Провода на люстре

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Как подключить люстру с 8 лампами. Провода на люстре

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Источник: https://stroyvsepodryad.info/novosti/podklyuchenie-lyustry-s-4-provodami-osnovnye-trebovaniya

Как подключить люстру к потолку. Демонтаж старой люстры

Для начала нужно выключить питание сети, к которой будет монтироваться люстра, а также отвинтить предохранитель прибора. Если сеть намечена, то вполне вероятно, что придется проверить ее на пробу и сбой в работе с имеющимися лямочками.

Сначала нужно найти электрическую панель или блок электросети. В каждом доме он может находиться в разных расположениях. Если работы проводятся в многоквартирном доме, то лучше предупредить жильцов заранее, что возможны некоторые перебои со светом, и чтобы они не трогали блок электросети во время проведения работ.

Затем нужно убедится, что питание отключено. Далее нужно повернуть переключатель несколько раз, чтобы убедиться, что никакой силы тока нет по отношению к текущему зажимному приспособлению.

При использовании мультиметра нужно следовать его инструкции, так как возможно, что настройки могут быть не точными и тогда итоговые показатели работы сети также будут ложными.

Затем нужно удалить все съёмные части из старого прибора. Если установлена люстра с лампочкой, у которой есть сменные стекла и крышки, то их стоит удалить первым делом.

При габаритных люстрах, лучше вооружиться помощью второго лица.

Чтобы отвинтить старую люстр от потолка потребуется отвертка и гаечный ключ для того, чтобы удалить все винты и гайки, которые фиксируют люстру к потолку. Также стоит внимательно держать люстру или доверить это помощнику. На данном этапе провода пока не стоит трогать.

Также на данном этапе понадобится стремянка, как вспомогательный предмет. Не стоит рисковать здоровьем и пренебрегать качественным подъемом. Даже если светильник наглухо прикреплен к потолку, все равно не стоит развинчивать винты без поддержки лампы.

Далее нужно обратить внимание на то, как соединены провода. Должно быть не менее двух проводов (а зачастую три), что соединяют люстру к электросети. Очень часто такие провода обворачивают черной и белой изолентой, к тому же на них может быть идентификация с буквами. Все гораздо проще, если каждый провод подключен к определенной схеме и различен по виду.

Для дальнейшей оптимизации лучше замотать провода лентами разных цветов, чтобы в последствии можно было легко их отличить друг от друга.

Затем нужно отсоединить проводку. Для этого нужно открутить разъем пластмассовой проволоки против часовой стрелки и отсоединить провода. Далее можно снять люстру и отложить.
