Мы выяснили и разобрались, какие основные конструктивные отличия могут иметь потолочные светильники. Ремонт светильника Армстронг начинается с его вскрытия. Необходимо найти и выкрутить шурупы, которые удерживают рассеиватель. После нам понадобится прибор для измерения напряжения. Дальнейшие операции перечислим последовательным списком:

1. Произведите внешний осмотр светильника на предмет наличия следов горения.
2. Проверьте входное напряжение сети блока питания – возможно, повреждён питающий кабель;
3. Проверьте выходное напряжение источника питания – для этого установите прибор в режим измерения постоянного тока:
   • для блоков питания 12-24 вольта напряжение на выходе должно быть стабильным и показывать значение не менее заявленного. Если оно отсутствует – замените блок питания или отремонтируйте его (рассмотрим позже);
   • для драйвера условия проверки аналогичны – отсутствие питания на выходе говорит о его неисправности. Напряжение на выходе не должно прыгать от нуля до максимального значения, такое явление вызвано отсутствием нагрузки и может означать неисправность в цепи светодиодов.
4. Проверьте светодиоды – для этого установите прибор в режим прозвонки (минимального сопротивления). Общий щуп – чёрный, он выступает контактом плюса. Красный – минус. Касайтесь щупами контактов светодиода с обеих сторон, меняя полярность. Исправный светодиод обязательно загорится, а вместе с ним светиться будет весь модуль. Благодаря такой проверке можно найти все сгоревшие светодиоды. Отметьте их маркером.

   Проверка светодиода или прозвонка мультиметром. Информация на дисплее – О – диод исправен, ток идет; OL – диод исправен, ток не идет.

5. Замените сгоревшие светодиоды их аналогами. Используйте только применённый тип светодиодов. Монтировать другие модели запрещается, так как они имеют другой ток нагрузки и выйдут сами или выведут из строя всю цепь.
6. Общая принципиальная электрическая схема светильника. На рисунке изображена схема с лентами, подключенными последовательно к источнику питания. Их количество может быть больше. Порядок не изменяется.

Переделка светильника Армстронг в светодиодный. Тонкости переделки светильников Армстронг в светодиодные

Чтобы сэкономить на электроэнергии при освещении офисов, промышленных зданий и других помещений, можно использовать набор для переделки светильника Армстронг в светодиодный. Набор предназначен для модернизации осветительного оборудования с люминесцентными лампами.

В подобных комплектах находятся специальные алюминиевые линейки и драйвера для запуска. Используя набор для переделки светильника Армстронг в светодиодный, любой электрик быстро и без особых сложностей сделает все необходимое, чтобы освещение стало экономней, долговечней и экологичней. Поставляемая компанией «Релед» продукция имеет определенные преимущества:

• простая схема установки;
• высокий уровень светоотдачи;
• точное соответствие заявленным параметрам;
• экономичное потребление электричества;
• продолжительный срок эксплуатации светодиодов;
• гарантия.

Как модернизировать старый светильник

Для использования новых технологий не обязательно приобретать современное оборудование, если вы закажите универсальный набор для переделки светильника Армстронг в светодиодный. В подобном комплекте имеются светодиодные линейки с уже готовыми монтажными отверстиями. Стоит отметить, что изделия не следует деформировать, создавать новые дырки или как-то менять устройство, так как это приводит к отмене гарантии в случае поломки.

В каталоге «Релед» представлены светодиодные осветительные системы, которые выпускаются под определенную модель чипов. За счет продуманной конструкции не требуется использовать что-либо для обеспечения дополнительного охлаждения. Изделия работают в комфортном температурном режиме, который исключает разрушение чипов от воздействия высоких температур. Благодаря этому ваше приобретение прослужит долгий период без отказов в работе.

Светильник Армстронг люминесцентный мощность. Сравнительный анализ основных характеристик между светодиодными и люминесцентными светильниками

Сравнительный анализ основных характеристик

В связи с тем, что на рынке офисного  освещения идет конкуренция между светодиодными и люминесцентными светильниками. Рассмотрим все плюсы и минусы таковых, а также экономическую составляющую использования того или иного рода светильников.

1. Энергопотребление

Казалось бы, подсчитать мощность обычного люминесцентного светильника очень просто: нужно умножить мощность одной лампы на 4 (количество лам в одном светильнике). Получаем 18х4=72 Вт.

На самом же деле наличие в таком светильнике балласта в виде дросселей, стартеров и других устройств серьезно снижает его эффективность. В реальности светильник потолочный армстронг с электромагнитным ПРА потребляет до 120 Вт. Справедливости ради стоит сказать, что использование электронных ПРА значительно увеличивает КПД, снижая потребляемую мощность до 90 Вт.

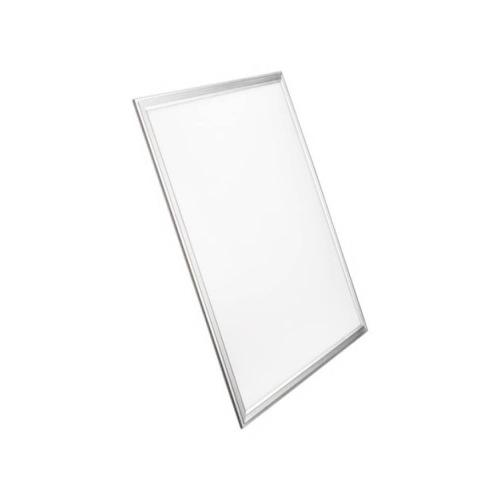

Для сравнения: мощность потребления аналогичного светодиодного светильника составляет в среднем 40-42 Вт, т.е. в два раза меньше.

Нетрудно подсчитать годовое энергопотребление для того и другого вида светильников и, как говорится, прочувствовать разницу. Она особенно заметна, если для освещения используется не 2-3 светильника, а группа из 200-300 светильников. Если перевести эти цифры в рубли, то становится очевидна экономическая эффективность использования более дорогих светодиодных источников света.

1.2 При проектировании:

Применение светодиодных светильников окупается уже на стадии проектирования, из-за снижения подключаемой мощности.

Пример: Возьмем 1000 светодиодных светильников Армстронг.

При суммарной активной мощностью 39,9 кВт и коэффициентом мощности 0.95 – полная потребляемая мощность составит:  42кВА .

Так же возьмем 1000 люминесцентных светильников:

При суммарной активной мощностью 72 кВт и коэффициентом мощности 0,8 – полная потребляемая мощность составит –  90 кВА .

Стоимость подключения 1кВА в РФ от 30 до 70 т. руб., в зависимости от региона.

Возьмем минимальную, итого:  экономия на подключения составит:

90кВа-42кВа =48 кВт – разница потребления светильников.

48 кВт х 30т.руб.=  1.44 млн. руб.  разницы затрат на подключение

Разница в затратах на закупку светодиодных светильников составит:

Если средняя стоимость светодиодного светильника (аналога люминесцентного) – 1990 руб.,

а средняя стоимость люминесцентного светильника – 790 руб., то

( 1990 руб.-790 руб. ) х 1000 шт =  1,2 млн. руб.

Итого экономия на стадии проектирования составит (1,44 млн.руб.-1,2млн.руб.) = 240 т. руб.

1.3 Замена люминесцентных светильников.

a) Экономия с учетом высвобождаемой мощности.

Единоразовая экономия составляет (высвобожденная мощность + экономия в потребляемой мощности – разница в стоимости светильниках)

Высвобождаемая мощность составляет 48кВА, стоимостью 1,44 млн. руб. (см. п. 1.2)

Экономия в потребляемой мощности рассчитывается (разница потребления светильников Х на время работы ): 48кВА * 12часов * 250 раб. дней * 4,5 руб. (средняя ставка за 1 кВт/ч) = 648 т. руб.

Разница в стоимости светильников составляет  1,2 млн. руб.  (см. п. 1.2)

Единоразовая экономия составит:  1,44 млн. руб. + 648 т. руб. – 1,2 млн. руб. =  888 т. руб.

Далее  ежегодно экономия на электроэнергии составит 648 т. руб.

  b) Без учета высвобождаемой мощности.

Для офисных помещений

экономия после установки составит 648 т. руб. в год. (см. п. 1.3 а)

Разница в стоимости светодиодных и люминесцентных светильников составляет 1,2 млн. руб. (см. п. 1.2)

Вывод: окупаемость вложенных средств произойдет через 2 (два) года использования светодиодных светильников и далее каждый год по 648 т. руб.

 Для круглосуточных магазинов и торговых центров

экономия после установки (48кВА * 24ч * 365дней * 4,5 руб) = 1,892 млн. руб. в год.

При разнице в стоимости светодиодных и люминесцентных светильников 1,2 млн. руб. (см. п. 1.2)

Вывод: экономия в первый год составит (1,892 млн. руб. – 1,2 млн. руб.) = 692 т. руб.

  При использовании функции изменения яркости светодиодов в зависимости от освещенности экономия может, увеличится более чем в два раза.

 c) С использованием светодиодных светильников с функцией диммирования.

Пример: Подъезд 17 этажного дома.

Лестница – 35 светильников, лифтовой холл – 51 светильник, приквартирная площадка – 68 светильников.

Суммарное потребление (42W *154шт. * 24ч.) = 155кВт/ч в сутки.

Стоимость 154 шт. светодиодных светильников (154шт. * 1990руб)  = 306 460 руб.

Потребление в дежурном режиме – 10%, при появлении движения 100%.

Установим, что при 10% светильник работает 20 часов, при 100% – 4 часа, тогда суммарное потребление составит:   (42W *154шт.*0.1*20ч.)+(42W *154шт.*4ч.) = 38,8 кВт/ч в сутки.
