Основные узлы перегородок С112. С 112

Основные узлы перегородок С112. С 112

Комплектная система КНАУФ С 112 представляет собой полный комплект специально подобранных материалов, необходимых для создания перегородки с двухслойными обшивками из гипсокартонных КНАУФ-листов (ГКЛ) на одинарном металлическом каркасе.

Перегородки поэлементной сборки с обшивкой гипсокартонными КНАУФ-листами (ГКЛ) являются ненесущими конструкциями.

Основные строительные элементы перегородки:

• гипсокартонный КНАУФ-лист (ГКЛ);
• металлические профили направляющий ПН и стоечный ПС.

Полный состав комплектной системы и требуемое количество материалов на 1 кв. метр потолка см. разделе «Технические характеристики».

Отличительные особенности данной системы:

Состоит из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными КНАУФ-листами (ГКЛ) в два слоя.

Каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов, которые в свою очередь крепятся к каркасу шурупами, образуя жесткую конструкцию.

Кроме основных элементов, комплектная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.

Все элементы комплектной системы С 112 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.

Область применения

Применяется в качестве внутренних ограждающих конструкций в помещениях различного типа, с сухим и нормальным влажностным режимом по СНиП 23-02-2003, жилых, гражданских и промышленных зданий всех степеней огнестойкости и возводимых в любых районах, включая сейсмические.

Применяется как при реконструкции, так и в новом строительстве.

Наиболее универсальная конструкция, обеспечивающая высокие характеристики, в том числе и специальные требования по огнестойкости и звукоизоляции.

При наличии требований к тепловой, звуковой и огнезащитной изоляции, полость перегородки между гипсокартонными листами заполняется изолирующим материалом из минеральных волокон.

Поверхность предназначена под последующую окончательную отделку, например, оклеивание обоями, окраску, облицовку плиткой и т. п.

Процесс монтажа включает следующие этапы работ:

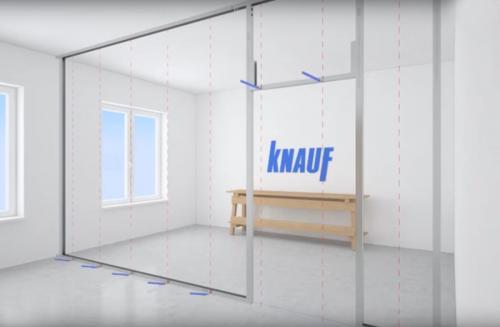

• Разметку проектного положения перегородки по полу, потолку и базовым стенам.

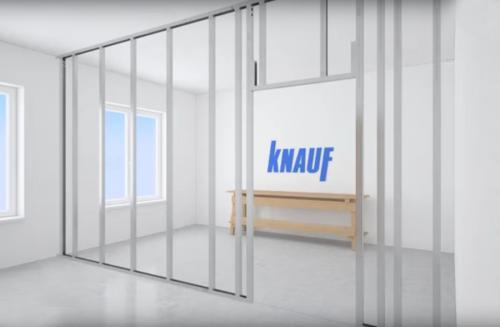

• Монтаж каркаса перегородки С 112.
• Монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса.

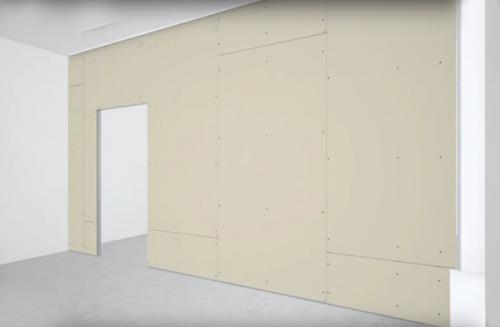

• Установку и закрепление на одной из сторон каркаса вертикально-ориентированных гипсокартонных КНАУФ-листов (ГКЛ).
• Заделку швов между гипсокартонными КНАУФ-листами (ГКЛ).
• Установку и закрепление на каркасе второго слоя вертикально-ориентированных гипсокартонных КНАУФ-листов (ГКЛ).
• Заделку швов между гипсокартонными КНАУФ-листами (ГКЛ).

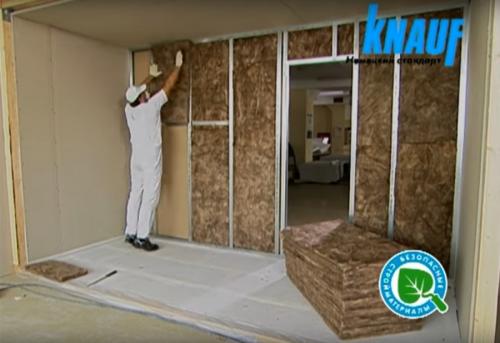

• Закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом.

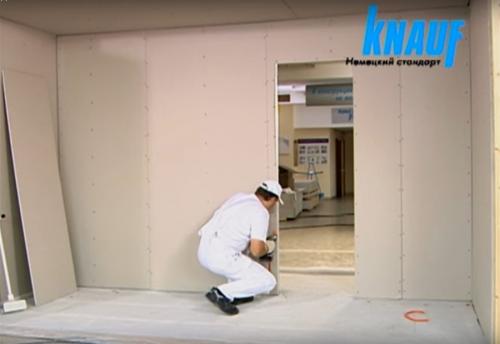

• Установку и закрепление гипсокартонных КНАУФ-листов (ГКЛ) с другой стороны каркаса.
• Заделку швов между гипсокартонными КНАУФ-листами (ГКЛ).
• Установку и закрепление второго слоя гипсокартонных КНАУФ-листов (ГКЛ) с другой стороны каркаса.
• Заделку швов между гипсокартонными КНАУФ-листами (ГКЛ) и грунтование поверхности под декоративную отделку.
• Декоративную отделку перегородки после устройства чистового пола.

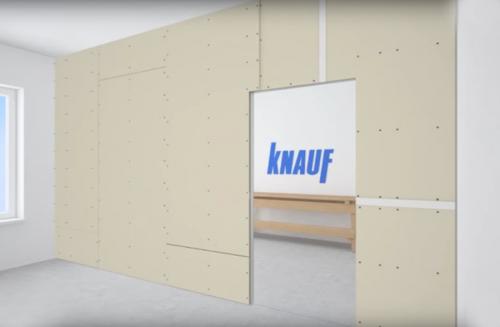

Перегородки КНАУФ с 112 серия. Перегородка С112

Система Кнауф С112 это состав материалов, которые создают перегородку с двухслойной обшивкой и одним металлическим каркасом.
Особенности перегородки:

• каркас сделан из металлических профилей и обшит с 2 сторон двумя слоями гипсокартона;
• при помощи создаваемого изделия решается важная задача – разграничение комнаты на зоны;
• монтаж гипсокартонной перегородки производится без применения «мокрых» методов;
• поверхность изделия является огнеупорной;
• возможность создания дизайнерского решения;
• готовую перегородку можно покрыть любым материалом: обои, краска, плитка;
• при создании перегородки улучшается теплоизоляция, а также звукопроницаемость.

Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.

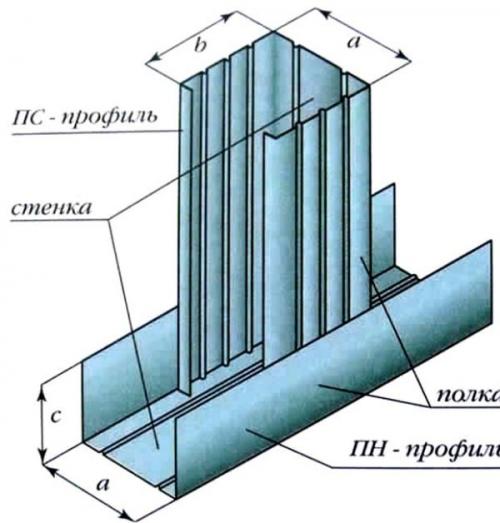

Названия элементов перегородки кнауф

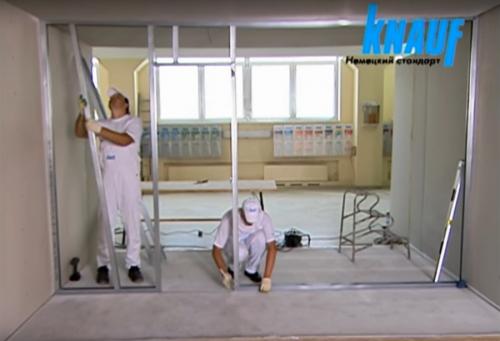

Монтаж перегородки С112

Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и прокладкой всех кабелей под гипсокартоном . После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении.
Монтаж перегородки кнауф проводится следующим образом:

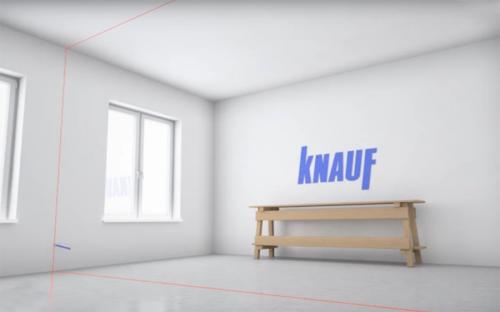

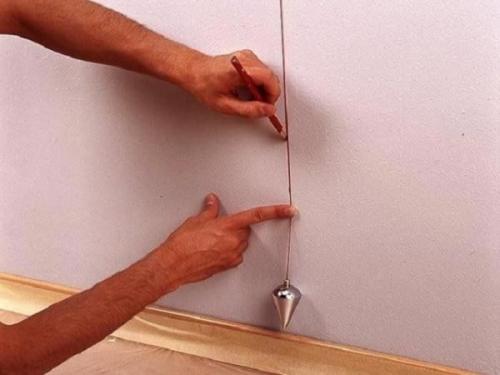

1. При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка.
2. На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.
3. Первыми крепятся направляющие профили . Для отрезания профиля нужной длины используются ножницы для резки металла.

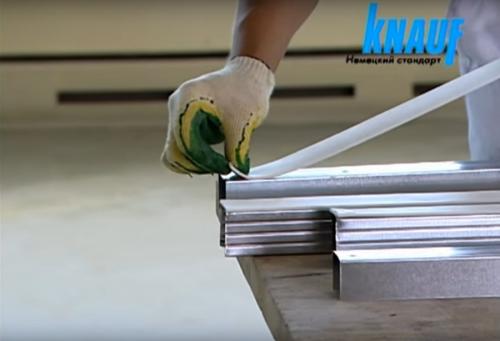

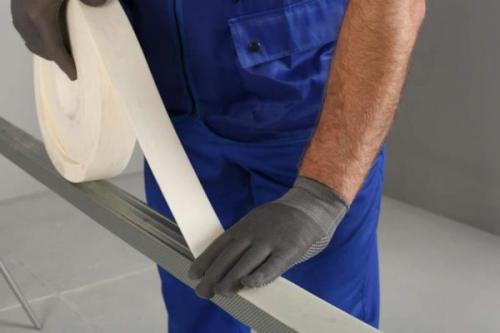

4. Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля.
5. С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.
6. Аналогично НП крепиться на потолочном перекрытии.
7. После этого следует измерить длину стоечного профиля от потолка до пола.

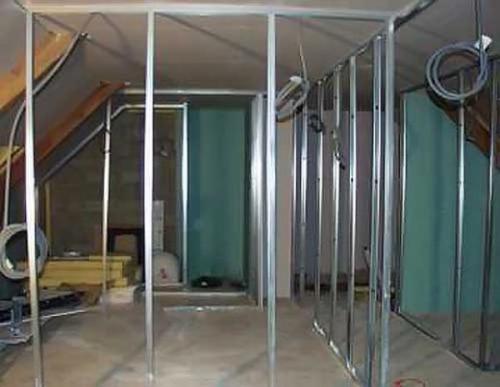

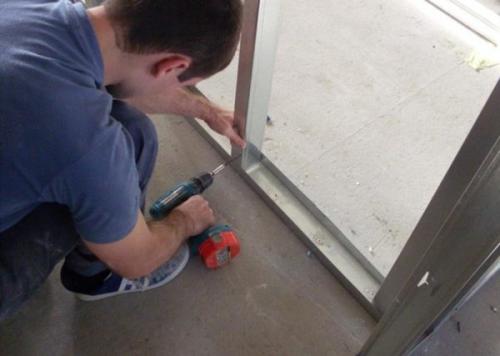

   Пример крепления стоечных профилей

8. Длина стоечного профиля должна быть на 1 см меньше, чем высота помещения.
9. На стоечные профили, которые крепятся к стене, наклеивается уплотнительная лента.
10. Если стена из гипсокартона Кнауф, тогда профили крепятся саморезами . Если кирпич или блок из ячеистого бетона, тогда применяются дюбели длиной 35 мм. Шаг крепления дюбелей или саморезов не больше 1 метра.

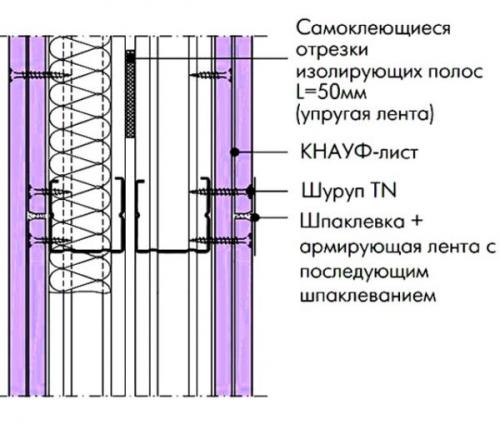

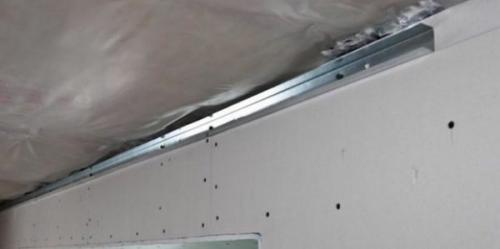

    Схема крепления листов гипсокартона Кнауф

11. Для дверей, весом 35 кг требуется смонтировать двойной стоечный профиль, методом насадки одного профиля на другой.

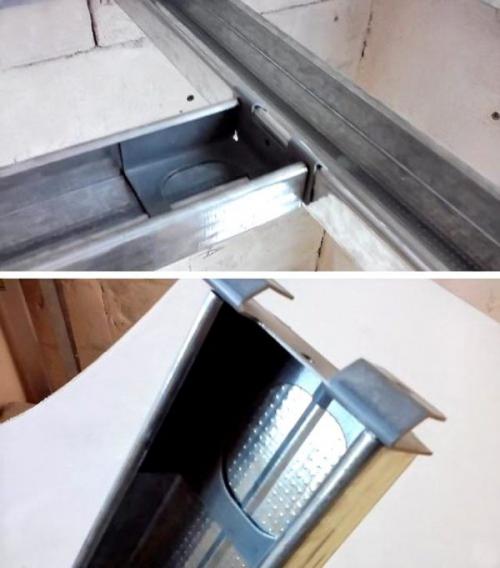

    Схема устройство двойного стоечного профиля

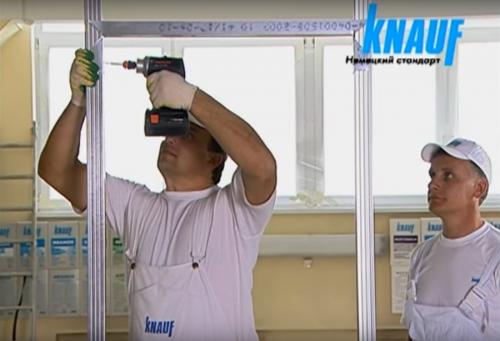

12. Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм.

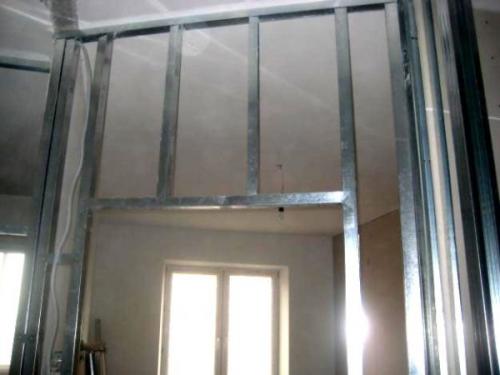

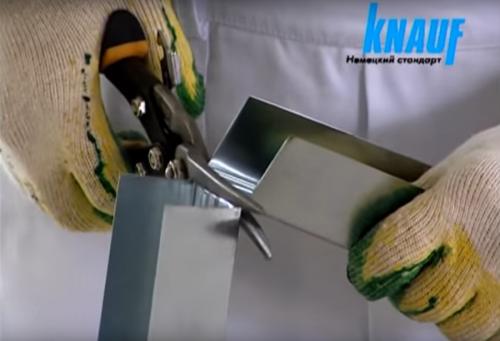

13. Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.
14. От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом.

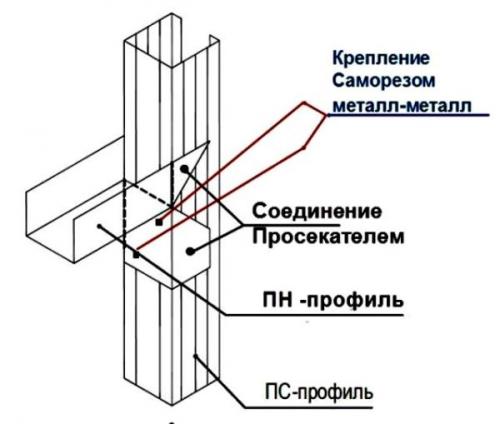

    Схема соединения стоек

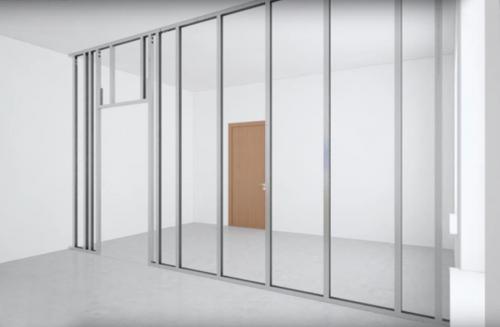

15. От пола до потолка устанавливаются стоечные профили через каждых 60 см, фиксация производится методом просечки.

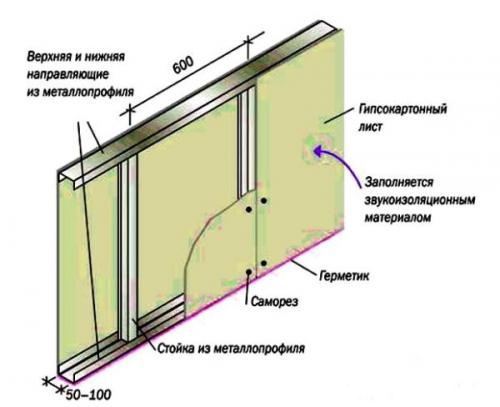

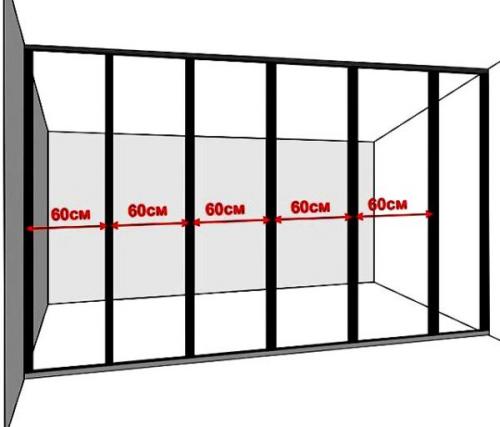

    Чертеж с размерами для монтажа стоечных профилей

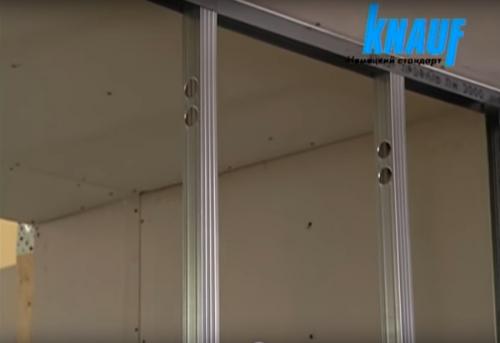

16. Спинки профилей должны быть отвёрнуты в одну сторону, а отверстия для кабелей находились на 1 уровне.

КНАУФ с 112 калькулятор. Перегородка из гипсокартона КНАУФ с двухслойной обшивкой на металлическом каркасе

Надежная перегородка из гипсокартона КНАУФ с двухслойной обшивкой на металлическом каркасе устанавливается посредством большого числа расходных материалов. Чтобы купить необходимые изделия и в нужном количестве воспользуйтесь нашим on-line калькулятором перегородок.

Для получения достоверных результатов потребуется заполнить поля с физическими данными конструкции — ширина, длина. Наш сервис в течение 1-2 секунд рассчитает объем нужных для установки перегородки из гипсокартона.

Перегородки КНАУФ с 111. Перегородки по системе Кнауф

Технология возведения гипсокартонной перегородки Knauf (Кнауф) С111
Разметку расположения будущей перегородки и дверного проёма в ней следует выполнить, используя лазерный уровень, рулетку и карандаш.

Нарезать направляющие профили Кнауф для создания каркаса будущей перегородки. Все профили Кнауф имеют специальную маркировку и выбор соответствующего профиля имеет прямую зависимость от проектной высоты и технологического назначения будущей перегородки, а также с учётом требований по водо- и огнестойкости, звуко- и теплоизоляции.

Наклеить специальную уплотнительную ленту на поверхности направляющих профилей, которые касаются несущих конструкций, чтобы ослабить передачу колебаний здания на перегородку и предотвратить появление трещин и иных повреждений в отделке.

Зафиксировать профили усиленными гвоздями по бетону с помощью газового монтажного пистолета. Либо проделать отверстия в несущих конструкциях с помощью перфоратора и далее зафиксировать профили саморезами, с применением дюбелей.

Стандартный стоечный профиль Кнауф имеет толщину 0,06 см. Специальные отверстия в этих профилях дают возможность проложить любые коммуникации в полостях конструкции. Стоечные профили отрезаются с учётом того, что их высота обязана быть на 1 см. меньше реальной высоты помещения в стандартных условиях, и на 2 см. в сейсмически нестабильной ситуации.

Каркас дверного проёма формируется из стоечных профилей, либо UA-профилей, это зависит от веса двери. Монтировать наддеверную перемычку следует из части направляющего профиля, прикрепив её к стойкам шурупами LN.

Размещать стоечные профили будущей перегородки от дверного проёма следует так, чтобы стыки Кнауф-листов при формировании итоговой поверхности не были расположены на профилях, формирующих дверной проём. Если высота помещения превосходит высоту профилей, то он удлиняются способом насадки. Места насадки профилей фиксируются и размещаются вразброс для недопущения ослабления каркасной конструкции. Стоечные профили просекателем прикрепляются к направляющим способом просечки с отгибом.

Стоечные профили следует расположить так, чтобы их полки были направлены в одну сторону. В местах, где Крауф-листы примыкают к потолку наклеивается разделительная лента. Она воспрепятствует повреждению листов в углах.
Для монтажа перегородки С111 берётся Кнауф-лист с заявленной толщиной 1,25 см. Края его обрабатываются кромочным рубанком для дальнейшего удобства в процессе шпатлевания поверхностей. Кромка снимается под углом 22,5 градуса в 2/3 толщины листа.

Листы прикрепляются к металлокаркасу шурупами ТН 25 с шагом 2,5 см., которые вкручиваются в листы прямо, до утопления шляпки на 0,1 см. Слой картона должен быть плотно прижат, но не порван шляпкой шурупа. Шурупы вкручиваются в листы с отступом не менее 1 см. от края и должны проникать в металлокаркас не менее чем на 1 см.

Края Кнауф-листов стыкуются на стоечных профилях. Лист гипсокартона относительно пола фиксируется с люфтом в 1 см. В местах горизонтальных стыков листов устанавливаются ребра жёсткости, они нарезаются из стоечных профилей.

Ошибочно закрученные и поврежденные шурупы удаляются и заменяются новыми, которые вкручиваются с отступом не менее 5 см. от предыдущего места крепления.
К направляющим профилям, расположенным на полу и потолке листы не крепятся: это придаёт перегородке устойчивость при естественных изгибах перекрытий.
После того, как одна часть перегородки зашита, производится прокладка коммуникаций и закладка изоляции между стоечными профилями.

При обшивке гипсокартонным листами второй стороны металлокаркаса стыки листов не должны повторять геометрию стыков с противоположной стороны перегородки. Это придаст конструкции дополнительную жёсткость, так как листы будут взаимно удерживать друг друга.

При проектной длине перегородки в 15 м. и более, следует заложить деформационные швы в конструктив перегородки. Затем производится шпатлевание швов и подготовка готовой поверхности к последующей отделке. Работа выполнена.

Перегородка С112. Перегородки ГКЛ C112 Knauf

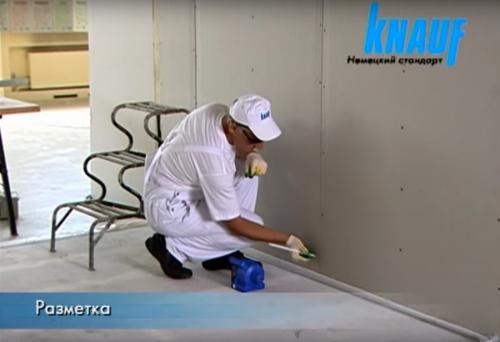

Выполняем разметку проектного положения каркаса перегородки, использовать для этого можно лазерный уровень, рулетку, шнуроотбойное приспособление. Отмечаем местоположение дверного проёма.

С помощью направляющих профилей Кнауф выстраиваем плоскость перегородки. Профили Кнауф выбираем по маркировке, сообразно высоте, технологическому назначению перегородки и требованиям по звуко- и теплоизоляции, огне- и водостойкости. Прилегающие к несущим конструкциям поверхности профилей заклеиваем уплотнительной лентой.

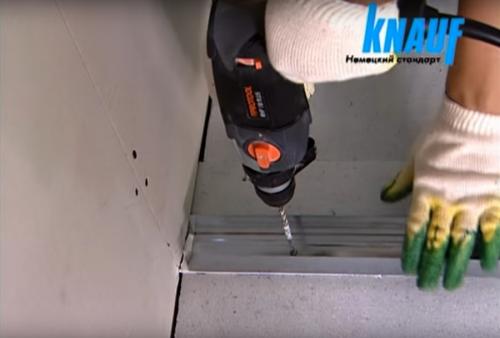

Крепим направляющие профили к несущим конструкциям усиленными гвоздями по бетону с помощью газового монтажного пистолета, либо с использованием перфоратора, дюбелей и саморезов. На один профиль используем не менее трёх креплений.

Стоечный профиль Кнауф выбираем также по заводской маркировке в соответствии с техническими требованиями к эксплуатации будущей перегородки. Толщина стандартного стоечного профиля Кнауф = 0,06 см. В профиле наличествуют специальные отверстия для прокладки проводки и иных коммуникаций.
Высоту стоечного профиля Кнауф рассчитываем исходя из высоты помещения и необходимого люфта в 1 см. в стандартных условиях и в 2 см. в условиях сейсмической нестабильности грунтов.

Каркас дверного проёма монтируем из стоечных профилей Кнауф, либо UA-профилей, исходя из веса дверного полотна. Стойки дверного проёма собираем путём формирования двух профилей в короб. Перемычку над дверным проёмом делаем из направляющего профиля Кнауф, закрепляем её шурупами LN.
Если высота помещения превосходит высоту профилей более чем на 1-2 см., то профили наращиваются путём насадки друг на друга. Места наращивания профилей закрепляем шурупами, соединения профилей должны располагаться вразброс. Это обеспечит жёсткость итоговой конструкции. Располагаем стоечные профили с необходимым шагом, так чтобы стыки листов при обшивке гипсокартоном не находились на профилях, формирующих дверной проём. Полки стоечных профилей располагаем в одном направлении – по шагу предполагаемого монтажа листов.

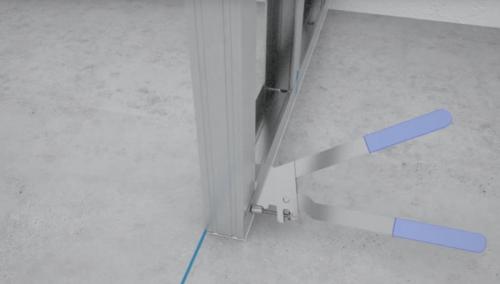

Выставленные стоечные профили фиксируются с направляющими профилями способом просечки с отгибом. Для этого используем просекатель.

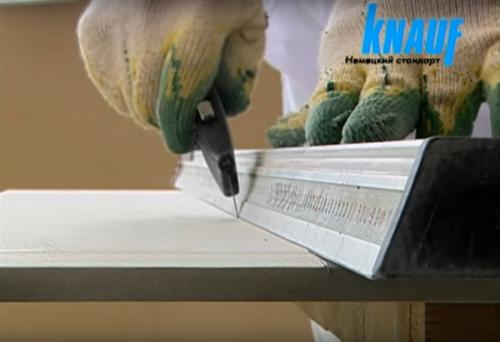

Для облицовки каркаса перегородки используем Кнауф-листы толщиной 12,5 мм. Края листов обрабатываем кромочным рубанком: снимаем кромку под углом 22,5 градуса в 2/3 толщины листа. Это позволит в дальнейшем ускорить процесс шпатлевания итоговой поверхности.

Крепить листы к направляющим профилям пола и потолка не следует для недопущения передачи перегородке возможного прогиба перекрытий. Лист должен отстоять от пола на расстоянии 1-1,5 см. Такой люфт необходим, ибо гипсокартон, вбирая влагу, имеет тенденцию к расширению.

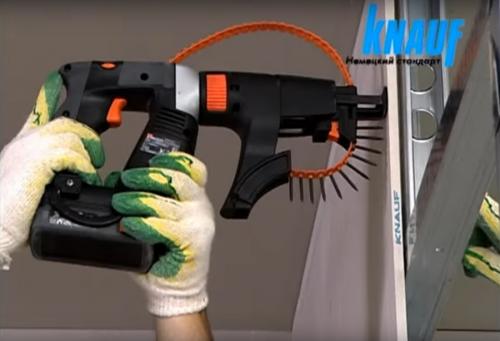

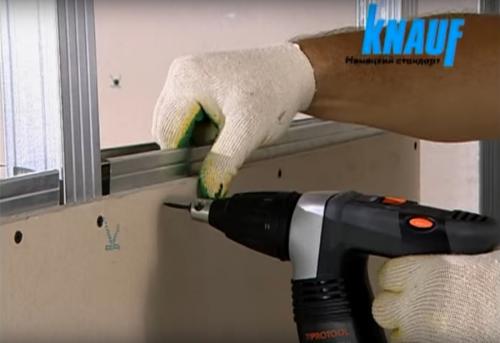

Листы прикрепляем к металлической основе шурупами ТН 25 с шагом 7,5 см. Шурупы вкручиваем до утопления шляпки в лист на 0,1 см., с отступом не менее 1,5 см. от края Кнауф-листа, они должны проникать в профили не менее чем на 1 см.

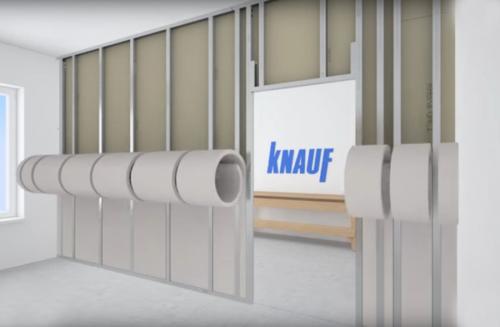

Закончив облицовку одной стороны перегородки, проводим внутри конструкции электропровода, иные необходимые коммуникации, между стоечными профилями укладываем шумо- и теплоизоляционный материал.
Закрепляем Кнауф-листы с обратной стороны металлокаркаса. Стыки листов не должны повторять геометрию стыков листов с противоположной стороны перегородки, для этого располагаем листы со сдвигом. Закончив облицовку перегородки шпатлюем швы первого слоя листов шпатлёвкой Кнауф Унифлот.

Закрепляем второй слой листов шурупами ТН 35 с шагом 25 см. Стыки слоёв не должны повторять геометрию друг друга. В случае длины перегородки 15 м. и более, закладываем в конструкцию деформационные швы. Шпатлюем швы и готовим итоговую поверхность к последующей декоративной отделке. Работа выполнена.
