В административно-бытовых зданиях очень часто применяют подвесные потолки типа «Армстронг». Разумеется, в таких потолках используют встраиваемые светильники. Один из самых распространенных светильников для подвесного потолка – ЛВО 4×18.

Хоть и ЛВО 4×18 очень популярен, в последнее время очень широкое распространение получают светодиодные светильники, которые способны полностью заменить светильник ЛВО.

Совсем недавно общался с заказчиком, так он однозначно сказал применять светодиодные светильники, т.к. за последние годы стоимость их упала в 3 раз. Еще одним аргументом он назвал – не нужно утилизировать лампы, меньше проблем с экологией.

Я уже рассказывал про своиКстати, динамические блоки я уже доработал и теперь можно выполнить автоматический подсчет всех светильников одного типа.

В обозначениях светильников у меня есть «светильник 600×600». Именно в связи с тем, что подвесной потолок «Армстронг» имеет плитки такого размера, я применил условное обозначение, которое повторяет габаритные размеры плитки.

Для расстановки светильников в подвесном потолке нам понадобитсяи простой динамический блок.

Я сделал динамический блок в виде массива квадратов 600×600 мм.

Динамический блок — АРМСТРОНГ

Блок имеет ручки, потянув за которые можно получить сетку нужного размера.

Данный блок помещаем в помещение, в котором необходимо выполнить расстановку светильников. В моем случае это торговое помещение с кассами, полками, проходами.

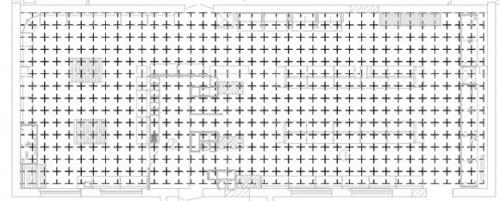

Сетка на плане

Затем определяем, сколько рядов светильников целесообразно разместить для данного помещения.  От этого зависит, четное или нечетного количество светильников мы должны получить при расчете.

Используя программу для расчета количества светильников, находим количество светильников.

При необходимости количество светильников корректируем. Я стараюсь размещать светильники в подвесном потолке равномерно и в зависимости от расположения мебели, технологического оборудования.

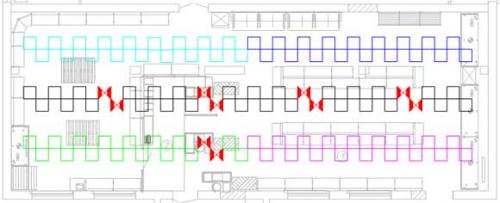

Сетка со светильниками

Прямо на нашей сетке размещаем светильники. После того, как удостоверились, что светильники размещены равномерно, имеют одинаковое расстояние между собой, можно удалить динамический блок сетки, который имитирует ячейки подвесного потолка «Армстронг».

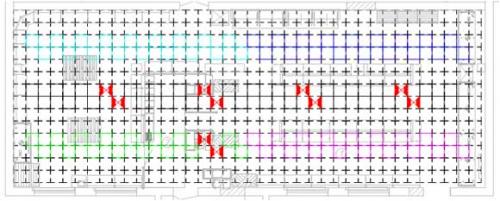

В итоге получим примерно так:

Расположение светильников в подвесном потолке

Простой динамический блок, который сможет сделать каждый, в сочетании с программой для расчета количества светильников позволят быстро расставить светильники в подвесном потолке.

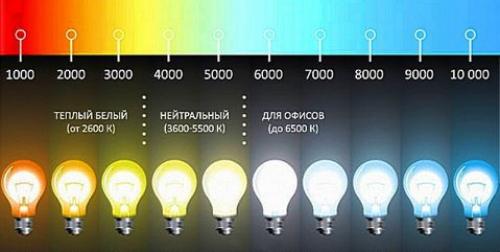

Сколько ватт на квадратный метр освещения led. Как рассчитать освещение по формуле

Как и любая задача, наша имеет несколько путей решений.

Простая формула расчета по площади помещения

X – уровень светового потока (лм).

A – установленная норма для рассматриваемого помещения.

B – площадь (м.кв).

C – коэффициент высоты потолка. (для стандартных потолков до 2,7 м С=1; для высоких до 3,5 м С=1,5; для очень высоких до 4 м С=2).

Допустим, нам нужно выбрать лампы для офиса площадью 16 кв.м. в новострое с потолками 3 метра.

Х=200*16*1,5=4800 (лм).

Но сколько нам потребуется ламп? Для этого обратимся к таблице ниже.

Если ваш выбор пал на офисные светильники Ziverd BURO S опал мощностью 18 Вт. 4800/1800 = 2,67. То есть, трех изделий для рассматриваемого офиса будет достаточно.

Обратите внимание, световой поток современных LED -светильников может отличаться от стандартных величин. В каталоге производителя среди характеристик товара указывается и этот показатель. Не забывайте его учесть. Так, для модели BURO S опал он составляет 2100.

Формула расчета по площади с поправочным коэффициентом

В этом случае искомой величиной будет уровень освещенности (в Люксах). В обобщенном виде формула выглядит так:

F – попадающий на поверхность световой поток.

S – площадь поверхности.

η – поправочный коэффициент. Дело в том, что до поверхности доходит лишь часть света, а часть рассеивается по пути. По умолчанию программы и калькуляторы расчета освещения присваивают этой переменной значение 0,5.

Немного больше времени, терпения, и можно получить более точные значения. Для этого рассчитаем коэффициент помещения.

Как рассчитать освещение по формуле?

Обратите внимание, что любая задача имеет несколько путей решений.

Простая формула расчета по площади помещения

• X – уровень светового потока (лм)
• A – установленная норма для рассматриваемого помещения
• B – площадь (м.кв)
• C – коэффициент высоты потолка (для стандартных потолков до 2,7 м С=1; для высоких до 3,5 м С=1,5; для очень высоких до 4 м С=2)

Допустим, нам нужно выбрать лампы для офиса площадью 16 кв.м. в новострое с потолками 3 метра.

Х=200*16*1,5=4800 (лм)

Но сколько нам потребуется ламп? Для этого обратимся к таблице ниже.

Мощность лампы (Вт)	Количество ламп
18 Вт	2,67

Таким образом, трех изделий для рассматриваемого офиса будет достаточно.

Обратите внимание, что световой поток современных LED-светильников может отличаться от стандартных величин. В каталоге производителя среди характеристик товара указывается и этот показатель.

В этом случае искомой величиной будет уровень освещенности (в Люксах). В обобщенном виде формула выглядит так:

F – попадающий на поверхность световой поток.

S – площадь поверхности.

η – поправочный коэффициент.

Дело в том, что до поверхности доходит лишь часть света, а часть рассеивается по пути. По умолчанию программы и калькуляторы расчета освещения присваивают этой переменной значение 0,5.

Немного больше времени, терпения, и можно получить более точные значения. Для этого рассчитаем коэффициент помещения.

Опишите технологию монтажа встраиваемого светильника в подвесной потолок armstrong. Порядок установки

Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.

Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.

Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.

Как установить светильник в подвесной потолок, вы можете узнать из этого

Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:

Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.

Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.

Монтаж светильников в потолок Армстронг. Монтаж и подключение светильников в потолках типа Армстронг

Подвесной потолок типа Армстронг очень часто используется для отделки потолков в общественных и офисных помещениях, благодаря тому, что он просто и быстро монтируется, но главное все получается не дорого и с минимумом строительной грязи и пыли по сравнению с другими типами потолков.

Установить потолок Армстронг сможет да же и начинающий мастер. Он прекрасно скрывает все инженерные коммуникации и обеспечивает простой и беспрепятственный к ним доступ в любое время. Для электриков этот тип потолка существенно упрощает процесс монтажа (открыто по основанию) электрической проводки и установки светильников (достаточно просто вставить светильник в свободную ячейку).

Для того, что бы под тяжестью светильников не провисал потолок необходимо металлический каркас усилить дополнительно подвесами.

Вот что дословно, рекомендует компания Armstrong по этому поводу: «При монтаже растровых светильников без их самостоятельной подвески к потолку- расстояние между несущими (направляющими) рейками должно быть 600 мм, а расстояние между подвесами – 600 мм.При установке растровых светильников без монтажа самостоятельной их подвески, светильники должны опираться на две несущие рейки».Ну как показывает практика достаточно всего одного подвеса возле светильника, если все подвесы закреплены через две клетки под декоративные плитки размером 60х60 см.

Монтаж светильников в потолок Армстронг.

Рекомендую перед началом установки снять растр или пластиковый прозрачный пластик или стекло со светильника, что нам откроет доступ к клемнику для подключения к электросети и позволит установить лампы, при условии, что они не будут мешать последующей установке и подключению- советую сразу установить лампы, потому что внизу- это сделать проще и быстрее.

В зависимости от видов светильников будет различаться и технологии монтажа. Основные виды приборов освещения для потолка Армстронг на картинке.

• Первые два стандартного размера приблизительно 59х59 сантиметров. Их установить очень просто- под не большим углом как к направляющей потолка, так и самой плоскости вставляем светильник внутрь ячейки поворачиваем и ложем в квадратную ячейку. Смотрите как это делает установку мастер на картинке справа. Помните, если расстояние от потолочного основания или коммуникаций до каркаса будет меньше 20 сантиметров- Вы не сможете установить люминесцентный светильник стандартных размеров.
• Приходилось мне ставить и светильники по размеру равными половине ячейки, при этом он ставится по любому необходимому краю ячейки каркаса, а вторая половина закрывается вырезанным по размеру куском декоративной плиты.
• Не редко ставил так же Я и встраиваемые круглые или квадратные гораздо меньше размера ячейки светильники. Под них необходимо аккуратно и точно по размеру вырезать посадочное отверстие в декоративной плите, куда будет вставляться светильник. Резку как круглых так и квадратных отверстий- легко можно сделать с помощью острого ножа. В принципе все делается аналогично, как Я рассказывал в статье: “установка точечного светильника”.
• Если потолки высокие, то часто над рабочими местами устанавливаются подвесные светильники на тросах, которые крепятся не к каркасу, а к потолочному основанию. Как они устанавливаются читайте в моей статье “установка подвесного светильника”.

Количество светильников Армстронг на квадратный метр. Светодиодный светильник Армстронг расчет

Расчет количества светильников — калькулятор

Калькулятор расчета необходимого количества светильников

Онлайн калькулятор рассчитывает приблизительное количество светильников на основании данных о размерах помещения, характеристик светильника, нескольких уточняющих коэффициентов, а так же требуемой освещенности.

Параметры для расчета

В зависимости от размеров помещения меняется расчетная площадь, что напрямую влияет на количество светильников, требующихся для освещения помещения.

• Высота помещения

Чем выше потолки в помещении, тем дальше располагаются светильники от расчетной высоты поверхности и, как следствие, увеличивается необходимое количество светильников.

• Коэффициенты отражения поверхностей помещения

Цвет и фактура поверхностей потолка, стен, пола так же влияют на светоотражение, а значит и на освещенность помещения.

Примеры коэффициентов: 70% — белый цвет поверхности; 50% — светлый; 30% — серый; 10% — темный; 0% — черный;

• Световой поток от одного светильника

Характеризует степень яркости светильника, измеряется в люменах. Данный параметр указан в характеристиках осветительного прибора.

Сравнительная таблица соотношения светового потока к потребляемой мощности светового прибора

Лампа накаливания	Люминесцентная лампа	Светодиодная лампа	Световой поток
20 Вт	5-7 Вт	2-3 Вт	Около 250 Лм
40 Вт	10-13 Вт	4-5 Вт	Около 400 Лм
60 Вт	15-16 Вт	8-10 Вт	Около 700 Лм
75 Вт	18-20 Вт	10-12 Вт	Около 900 Лм
100 Вт	25-30 Вт	12-15 Вт	Около 1200 Лм
150 Вт	40-50 Вт	18-20 Вт	Около 1800 Лм
200 Вт	60-80 Вт	25-30 Вт	Около 2500 Лм

• Коэффициент запаса

Данный параметр учитывает степень загрязнения помещения, к примеру: офисное помещение — половое покрытие линолеум, стены покрашены, уровень запыленности низкий, такое помещение можно признать чистым.

• Расчетная высота поверхности

Традиционно высотой рабочей (расчетной) поверхности принято считать поверхность стола, по нормативам она равна 0,8 метра. Если требуемая освещенность должна быть на полу, то следует устанавливать значение данного параметра равным 0.

В зависимости от типа помещения устанавливается соответствующий показатель нормы освещенности на 1м2, который измеряется в люксах

Нормативы освещенности офисных и жилых объектов по СНиП

Типы офисных помещений	Норма освещенности, Лк
Офис общего назначения с использованием компьютеров	300
Офис, в котором осуществляются чертежные работы	500
Зал для конференций, переговорная комната	200
Эскалатор, лестница	50-100
Холл, коридор	50-75
Архив	75
Подсобные помещения, кладовая	50
Типы жилых помещений	Норма освещенности, Лк
Жилая комната, кухня	150
Детская комната	200
Ванная комната, санузел, душевая, квартирные коридоры и холлы	50
Гардеробная
