Описание подвесных потолков типа armstrong. Особенности конструкционного устройства

Описание подвесных потолков типа armstrong. Особенности конструкционного устройства

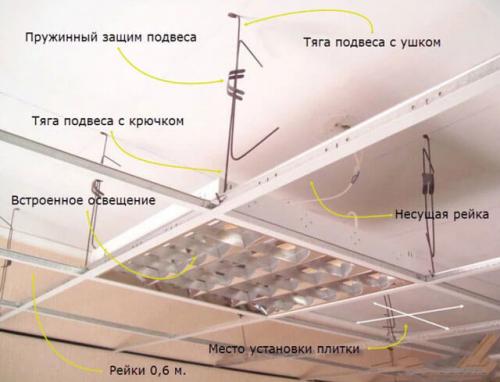

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

• целые или перфорированные листы металла;
• дерево;
• пластик;
• зеркало;
• стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для монтажа подвесного потолка типа Армстронг часто задействуют мягкие органические плиточные элементы. В их составе имеется вторичное целлюлозное сырье, поэтому они полностью безопасны, немного весят и при необходимости режутся легко.

Для сооружения каркаса и его отделки потребуются:

1. Плитка потолочная, имеющая параметры 60х60 сантиметров.
2. Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с помощью стандартных крепежных изделий или отрезают лишнюю часть.
3. Профиль поперечный Т-образный длиной 60 сантиметров.
4. Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.

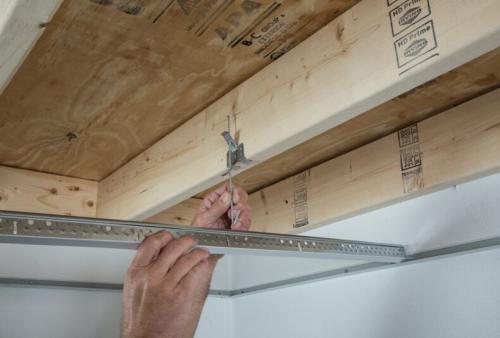

5. Подвес потолочный с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок — к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
6. Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
7. Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
8. Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Профиль для сборки каркаса бывает металлопластиковым или металлическим, покрытым порошковым красящим составом. Стандартно ширина его полок составляет 15 или 24 миллиметра. В первом случае профиль используют для сооружения легких конструкций с применением органических плиток.

Второй вариант задействуют при сооружении металлических, стеклянных, зеркальных потолочных конструкций с большим числом встроенных элементов. Для крепежа Армстронга к потолку, если он имеет большой вес, задействуют усиленные подвесы.

Каркас фиксируют с использованием стандартных крепежных изделий, ему, как правило, требуется минимальная подгонка, поскольку он собирается аналогично конструктору, быстро и просто.

Кстати, плитки для Армстронга можно при желании изготовить собственноручно из МДФ или деревянных панелей. Их дизайн придает интерьеру помещений неповторимый стиль.

Потолок Армстронг бесшовный. Подвесной потолок Армстронг (125 фото): устройство, размеры плит, виды, монтаж, расчет и установка

Красивый потолок является настоящим украшением жилого дома, офиса, выставочной галереи.

Наряду с натяжными потолками особую популярность получил потолок армстронг с подвесной системой, известный благодаря своей привлекательности, легкости монтажа и возможности совмещения с осветительными приборами.

Преимущества потолочного покрытия

Сама конструкция подвесного потолка армстронг представляет собой систему профилей, которые крепятся к черновому потолку. В образовавшихся ячейках монтируют светильники и декоративные плиты. К преимуществам подобного перекрытия относят:

• Красивый вид, который не имеет аналогов на рынке отделочных материалов.
• Доступная стоимость. Изначально, подобные конструкции производились исключительно для офисных и производственных помещений.
• Легкий монтаж, с которым справится даже неопытный мастер. Кроме того, установка профилей и крепление декоративных плит не требуют никаких дополнительных инструментов.
• Светильники для потолка армстронг используют преимущественно светодиодные, что позволяет экономить на электроэнергии.
• Использование подобных конструкций оправдано в финансовом плане. При случайном повреждении плиту можно заменить.
• По аналогии с натяжными потолками, декоративные плиты и профили образуют под потолком свободное пространство, в котором можно спрятать коммуникации, трубы, провода.
• Комплектующие для потолка армстронг доступны в продаже в виде единого набора, а при необходимости их можно заменить.
• Ещё один немаловажный плюс подобной системы заключается в низком весе несущих профилей. Установка не создаёт никакой значительной нагрузки на потолочное перекрытие.

Устройство подвесных потолков типа армстронг',', по каркасу из оцинкованного профиля. Область применения

1.1. Типовая технологическая карта (именуемая далее по тексту ТТК) разработана на комплекс работ по устройству подвесных потолков типа Армстронг в зданиях культурно-бытового, общественного и промышленного назначения с целью звукопоглощения, улучшения акустических условий внутри помещения, а также для использования пространства между потолком и перекрытием для прокладки инженерных коммуникаций различного назначения (вентиляционных коробов, электротехнических и слаботочных проводок, трубопроводов).

1.2. Цель создания представленной ТТК дать рекомендуемую схему технологического процесса по проведению работ, показать состав и содержание ТТК, примеры заполнения необходимых таблиц.

Типовая технологическая карта предназначена для использования при разработке Проектов производства работ (ППР), Проектов организации строительства (ПОС), другой организационно-технологической документации, а также с целью ознакомления рабочих и инженерно-технических работников с правилами производства работ по устройству подвесных потолков.

1.3. Устройство подвесных потолков индустриальными методами вместо традиционной конструкции такого потолка из штукатурки по сетке позволяет исключить "мокрые" процессы, улучшить качество и повысить архитектурные и декоративные свойства, стандартизировать и унифицировать детали, обеспечивая качество и скорость монтажа при минимальных трудозатратах. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты на выполнение отдельных видов работ.

1.4. До начала монтажа подвесных потолков в помещениях должны быть закончены строительно-монтажные и специальные работы, указанные в п.3.3, в том числе и отделочные, кроме завершающей окраски или оклейки стен обоями различных видов, а также закончена прокладка инженерных коммуникаций (проводка осветительной арматуры, установка конструкций системы пожаротушения, прокладка трубопроводов и т.д.).

1.5. Все Рабочие технологические карты разрабатываются по рабочим чертежам проекта, регламентируют средства технологического обеспечения и правила выполнения технологических процессов при производстве работ. При привязке Типовой технологической карты к конкретному объекту и условиям строительства уточняются схемы производства, объемы работ, затраты труда, средства механизации, материалы, оборудование и т.п.

1.6. Нормативной базой для разработки технологических карт являются: СНиП, СН, СП, ГЭСН-2001 ЕНиР, производственные нормы расхода материалов, местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов.

1.7. Рабочие технологические карты рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительно-монтажной организации по согласованию с организацией Заказчика, Технического надзора Заказчика и организациями, в ведении которых будет находиться эксплуатация данного здания, сооружения.

1.8. Применение ТТК способствует улучшению организации производства, повышению производительности труда и его научной организации, снижению себестоимости, улучшению качества и сокращению продолжительности строительства, безопасному выполнению работ, организации ритмичной работы, рациональному использованию трудовых ресурсов и машин, а также сокращению сроков разработки ППР и унификации технологических решений.

1.9. В состав работ, последовательно выполняемых при производстве работ по устройству подвесных потолков, входят:

• заготовка профилей;
• крепление подвесок к потолку;
• сборка подвесной системы;
• монтаж подвесной системы;
• укладка плит подвесного потолка.

1.10. Подвесные потолки бывают разных конструкций: а) с двухосным каркасом в одном уровне; б) с двухосным каркасом в двух уровнях; в) с одноосным каркасом; г) без каркаса.

1.11. В качестве основных материалов для подвесного потолка типа Армстронг используются плиты из минераловолокон с белой гладкой лицевой поверхностью, размером 600х600х10 мм, обладающие влагостойкостью 70% и светоотражением 80%.

1.12. Работы следует выполнять, руководствуясь требованиями следующих нормативных документов:

СНиП 3.01.01-85*. Организация строительного производства;

СНиП 3.04.01-87. Изоляционные и отделочные покрытия;

СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования;

СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство.

Толщина подвесного потолка Армстронг. Размер потолочной плитки Армстронг – варианты расчета

В восприятии помещения весомую роль играет вид потолка. Рынок предоставляет множество материалов отделки. Для владельца объективными критериями при выборе того или иного варианта, являются качество и дизайн. Одну из лидирующих позиций, в этом плане, занимает Армстронг – кассетный тип потолка, позволяющий получить не только надежную, но и стильную конструкцию. Размеры потолочной плитки типа Армстронг позволяют его применять для самых разных по конфигурации помещений. Продолжительность монтажных работ не велика, что является еще одним преимуществом.

Фото: Пример потолка Армстронг

Убеждение в том, что установка такого типа потолка осуществляется преимущественно в государственных учреждениях или же торговых учреждениях устарело. Современный модельный ряд Армстронга изменил эту позицию и допускает его использование практически в любых помещениях.

Фото: Современный вариант потолка Армстронг

Основные параметры и характерные особенности

Как было сказано ранее, потолок представлен множеством моделей, но основные характеристики потолочных панелей армстронг следующие:

• Вес квадратного метра конструкции имеет достаточно широкий диапазон – от 2 до 8 кг. Зависеть величина будет от того, какой материал будет применяться.
• Толщина стандартных вариантов находится в пределах от 8 до 25 мм. Опять же, изготовленный на заказ Армстронг может иметь иную толщину, отвечающую требованиям заказчика.
• Достаточно свободно может переносить повышенную влажность в помещении – до 95 процентов, но некоторые модели не переносят прямого контакта с водой.

Фото: Вариант потолка в ванной

Важно. При выборе Армстронга необходимо учитывать тип помещения, в котором планируется его устанавливать.

Размер

Для расчета необходимого количества материала опираться нужно на размер одной плитки. На заказ, производители могут предоставить эксклюзивные варианты. В свободной продаже есть два размера потолочной плитки типа армстронг:

1. 60*60 см.
2. 120*60 см.

Второй вариант, несмотря на то, что он также причисляется к стандартному, найти будет сложнее. Причиной служит покупательская способность. Несмотря на большой размер, а соответственно и на более скорую работу, потребитель чаще отдает предпочтение первому варианту.

Виды плит

Как было сказано ранее, подвесные потолки Армстронг могут различаться свойствами, и иметь дизайном. В зависимости от личных предпочтений, можно подобрать плитки, устраивающие по всем нижеперечисленным параметрам:

• Цвет. В борьбе за клиентов, производители начали предлагать не только приевшиеся варианты белых и серых оттенков. Вполне возможной найти варианты практически любого цвета. Вдобавок, плиты могут иметь определенную фактуру или рисунок;

Фото: цветной потолок Армстронг

• Уровень тепло-, звукоизоляции. Здесь важную роль будет играть как материал, применяемый при изготовлении так и толщина изделий;
• Устойчивость к возгоранию. Как правило, это свойство увеличивает стоимость материала;

Маркировка «устойчивость к возгоранию»

• Влагостойкость. Если монтаж потолка планируется, к примеру, в офисе, то и переплачивать за степень устойчивости к воде нет необходимости.

Какие материалы используются для изготовления

На нынешнем рынке производители предоставляют широкий ассортимент. Вот некоторые из них:

• Гипсокартон. Достаточно низкая стоимость делает его широко используемым для помещений, где не предъявляются особые требования эксплуатации;

Фото: Армстронг из гипсокартона

• Алюминий. Более дорогой, но самый практичный вариант. Такой подвесной потолок не только не поддается коррозии, но и практически не восприимчив к прочим негативным факторам окружающей среды.

Фото: Армстронг из алюминия

• Пластик. Достаточно низкий по стоимости, и более устойчив к разрушению, чем гипсокартон, но очевидно уступает алюминию.

Фото: вариант из пластика

• Стекло. Позволяют создавать неповторимый дизайн в помещении.

Фото: стеклянный потолок

• Ламинированная фанера. Использование такого материала не уступает по эстетичности стеклянному потолку. Такой тип армстронга достаточно устойчив к влаге.

Фото: Армстронг из фанеры

• Макулатура. Самый доступный вариант плит. Их широко используют в государственных учреждениях благодаря низкой стоимости изделий.

Фото: Армстронг из макулатуры

Особенности расчета, закупки, монтажа

После того, как составлено представление о том, что такое потолок Армстронг, какие размеры плитки есть, можно переходить к расчетам и монтажу.

Важно. Хранение плит после приобретения предъявляет свои требования. Они должны находиться строго в вертикальном состоянии. Если не соблюсти это условие, то это может стать причиной деформации плит. В свою очередь это может привести либо к проблемам в монтаже или вовсе к дальнейшей непригодности материала.

Среди пунктов, которые придется учесть при закупке всего необходимого для монтажа, есть важные моменты. К таковым относится количество:

• Плит.

Фото: плиты

• Направляющих.

Фото: направляющие

• Пристеночного канта.

Армстронг потолок из чего сделан. Основные преимущества и особенности

Главным, и во многом решающим преимуществом, которым обладают подвесные потолки «Армстронг», является высокая скорость и простота монтажа. Достигается это, благодаря простейшей конструкции всей системы.

Существующие разновидности деталей из минерального волокна, используемые в качестве декоративного покрытия, могут осуществлять сразу несколько функций — улучшать звукоизоляцию помещений, препятствовать размножению вредоносных бактерий и служить декоративной отделкой потолочной поверхности.

Следующим немаловажным преимуществом такого вида потолочного покрытия, как подвесные потолки «Армстронг», будет цена. Выбирая для своего офиса или торгового помещения эту систему, можно сэкономить средства, подобрав из большого количества возможных, наименее дорогую его разновидность.

Существуют дизайнерские решения подвесных потолков типа «Армстронг», которые специально предназначены для украшения потолков в барах, гостиницах, ресторанах или других интерьерах.

Влагостойкость плит из минерального волокна, дает возможность использовать подобные решения в помещениях с очень высокой влажностью. Для этого, конечно, нужно выбрать влагостойкие варианты, способные переносить даже 100 процентную влажность.

Огромное количество разнообразных моделей светильников, выпускаемых как основной, так и сторонними компаниями, позволят выбрать наиболее подходящий, для конкретного помещения тип.

Как и все подвесные решения, армстронг не лишен их главного недостатка – ему необходимо несколько уменьшить высоту стен. Но, учитывая, что такого рода декорирование потолков применяется в основном в помещениях с достаточной высотой стен, это не следует считать недостатком.

После того, как система будет смонтирована, можно эксплуатировать ее очень долго, вообще не меняя ничего, но, если такое желание возникнет, можно будет не менять всю конструкцию целиком. Достаточно заменить декоративные плиты, и можно сразу же получить новый потолок.

Выпускаются декоративные панели «Армстронг», выполненные из металла. Такой декор очень выигрышно смотрится в не самых высоких помещениях, благодаря отражениям, зрительно увеличивающим пространство. Или же можно использовать специальные детали, изготовленные из перфорированного металла. За ними можно спрятать систему вытяжки воздуха или просто использовать как дизайнерский приме.
