Каркас для потолка из гипсокартона своими руками. Правила разметки под каркас для подвесного потолка из гипсокартона

Каркас для потолка из гипсокартона своими руками. Правила разметки под каркас для подвесного потолка из гипсокартона

После того, как все подготовительные мероприятия завершены, можно приступать к первой части монтажа каркаса потолка из гипсокартона — разметке. Для начала следует определить самый низкий угол с помощью замеров высоты от пола до потолка. Именно из этого угла следует отмерить расстояние, под которым будут спрятаны будущие коммуникации.

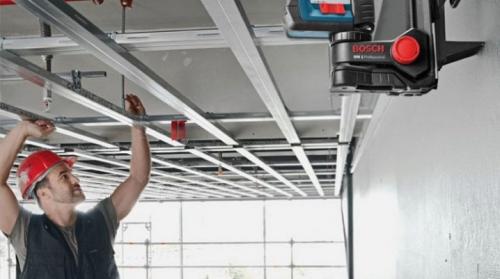

В отмеченном месте необходимо установить лазерный уровень и с помощью световых линий задать часть сетки, которую впоследствии можно просто очертить карандашом. Стоит учесть, какой вид каркаса используется — металлический одноуровневый, многоуровневый или деревянный. С обрешеткой под гипсокартонный многоуровневый потолок придется повозиться, особенно тем, кто не имеет достаточного опыта подобных работ.

Следующим шагом будет разметка под потолочные профили. Для этого от края стены натягиваются веревки на расстоянии 0.6 м, по которым впоследствии будут располагаться сами профили.

Деревянный каркас потребует предварительной обработки материала для защиты от избыточной влажности. Такая работа очень кропотлива и при недостаточно качественном выполнении приведет к быстрому разрушению основы. Поэтому металлическая конструкция пользуется большим спросом, кроме тех случаев, когда сами основные перекрытия выполнены из дерева.

О том, как сделать каркас для гипсокартона на потолке самостоятельно существует много информации и обучающего

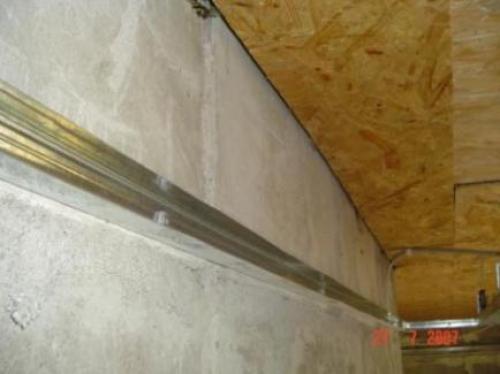

Установка профиля UD производится таким образом, чтобы его нижняя часть совпадала с предварительно отмеченным уровнем.

Для этого используются дюбели или шурупы для быстрого монтажа. Порядок выполнения работ будет следующим:

• просверлить отверстия в профиле на расстоянии 40-50 см и диаметром 6 мм;
• приставить профиль к стене так, чтобы его низ совпал с уровнем;
• карандашом нарисовать на стене контуры отверстий и проделать их с помощью перфоратора;
• с помощью дюбелей закрепить профиль на стене.

В случае неровной поверхности стены стоит подрезать профиль с обеих сторон ножницами по металлу.

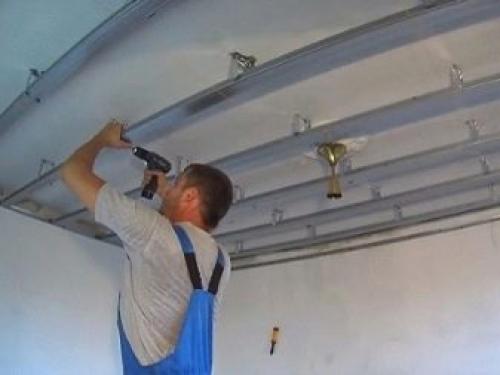

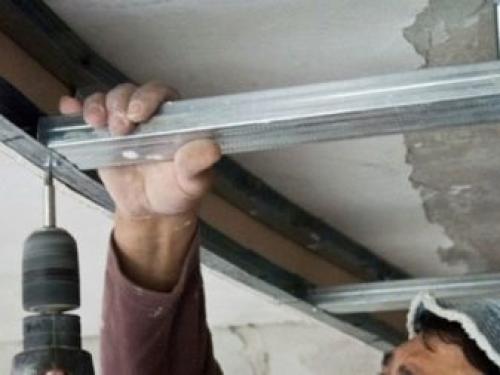

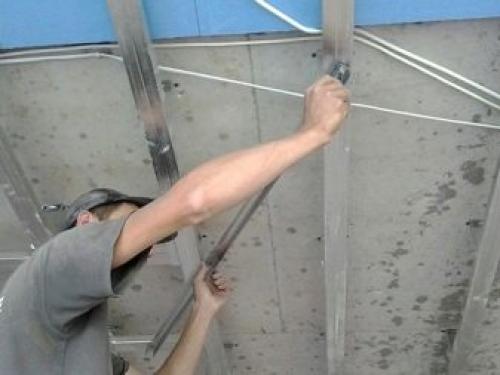

Профиль CD должен монтироваться так, чтобы впоследствии исключить растрескивание гипсокартонных плит на стыках. Главное правило: чем больше используется несущих профилей, тем ровнее и аккуратнее выглядит потолок.

Расстояние между ними обычно выбирается 40 см, но это сильно зависит от формы самого помещения. Для удобства, между направляющими, можно натянуть параллельные нити, которые станут визуальной основой для будущего каркаса. После монтажа следует проложить все коммуникации, провода, утеплитель, а затем приступать к обшивке гипсокартоном.

Завершение процесса монтажа каркаса под потолок

В случае установки каркаса для двухуровневого потолка из гипсокартона возникает дилемма: в какой очередности монтировать первый и второй уровни. Дело в том, что стандартная технология, когда сначала монтируется верхний ярус, а затем нижний, имеет ряд недостатков: ухудшение прочности конструкции, увеличение затрат (нужны длинные саморезы).

При обратном монтаже возрастает трудоемкость операции и временные затраты, которые в случае использования наемной строительной бригады всегда принимаются в расчет. При изготовлении каркаса для потолка из гипсокартона своими руками стоит потратить лишнее время, но сделать работу более качественно, «на века».

Существует множество рекомендаций на тему того, как делать каркас для гипсокартона на потолке, как от профессиональных строителей, так и от мастеров-самоучек. Такая информация очень полезна и хотелось, чтобы каждый, кто сталкивался с монтажом подвесных потолков, делился своим опытом и рекомендациями с начинающими ремонтниками. Ведь в любом деле есть свои секреты и нестандартные решения тех или иных вопросов.

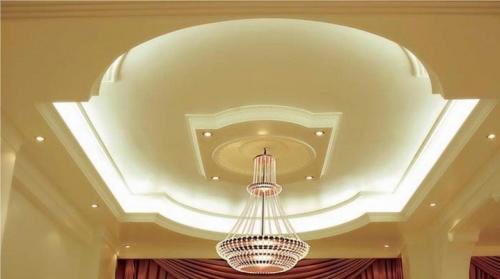

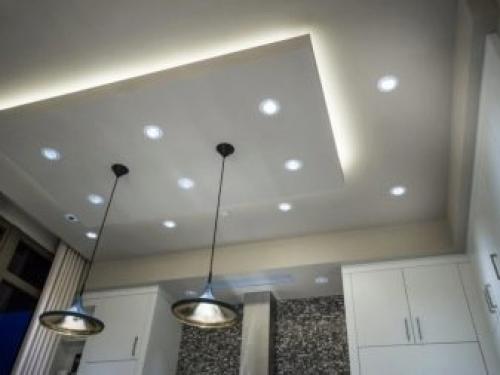

Каркас для потолка из гипсокартона с подсветкой. Как сделать двухуровневый потолок из гипсокартона с подсветкой?

Потолок является главной составляющей любого интерьера. В отличие от других видов поверхностей он всегда находится на виду, поэтому эта отделка должна быть идеальной. Мода на традиционную штукатурку и побелку уже давно прошла, на сегодняшний день в дизайне потолка огромной популярностью пользуются двухуровневые конструкции из гипсокартона с подсветкой. Они не только позволяют скрыть все дефекты основания, но и придают помещению красивый вид. Установка таких потолков не представляет особой сложности, поэтому каждый хозяин дома сможет ее выполнить самостоятельно. Для этого нужно предварительно создать оригинальный эскиз, затем приобрести необходимый строительный материал.

Особенности

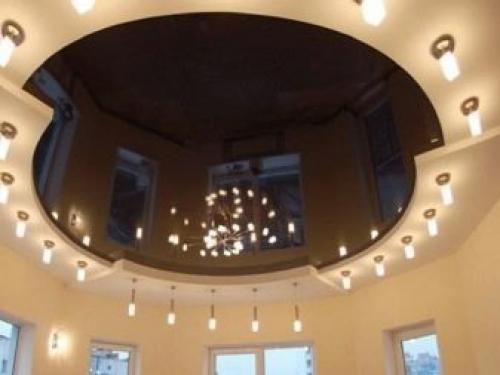

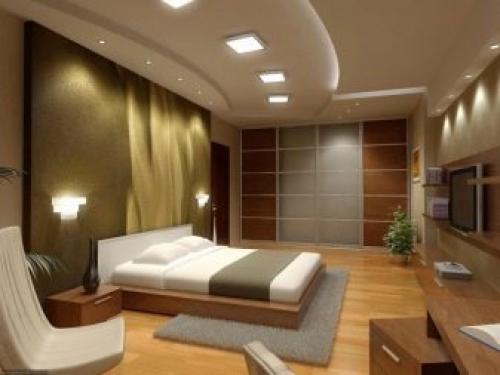

Двухуровневый потолок представляет собой уникальную конструкцию, которую создают из двух ярусов гипсокартона. Установка декоративной композиции выполняется таким образом, что позволяет одновременно спрятать не только все системы коммуникаций, электропроводку, но и делает покрытие ровным. Кроме этого, выполняя даже самый простой ремонт квартиры, с помощью таких потолков можно рационально распланировать помещение, визуально разделив его на отдельные зоны.

Единственным недостатком конструкций является то, что они уменьшают высоту пространства, поэтому их желательно устанавливать в просторных комнатах. Можно, конечно, выполнить такой монтаж и в маленьких помещениях, но тогда потребуется применить особые дизайнерские хитрости: расширить границы комнаты за счет светлых оттенков в отделке стен и напольного покрытия.

Перед тем как осуществить монтаж двухуровневые потолков, следует учесть такие особенности:

• Уровень влажности. В том случае, если в помещении наблюдается постоянный температурный перепад и высокая влажность, то рекомендуется выбирать для работ влагостойкий гипсокартон. Можно также собрать конструкцию из обычных листов, но тогда их придется дополнительно обработать защитной грунтовкой.

• Особенности планировки комнаты. В зависимости от форм и размеров помещения подбирается соответствующая модель потолка. При этом нельзя забывать о том, что установка каркаса уменьшит высоту пространства примерно на 10 см. Чтобы сэкономить высоту, можно установить второй ярус просто на выровненное покрытие.
• Система освещения. Монтажные работы следует начинать с проектирования, в котором будет указано размещение осветительных приборов. Данному моменту нужно уделить огромное внимание, так как от правильности установки светильников и ламп будет зависеть общий вид не только подвесной композиции, но и интерьера в целом.

Виды

Двухъярусные подвесные потолки идеально подходят для современного дизайна. Они смотрятся в помещениях стильно и эффектно, создают в пространстве необычную атмосферу уюта и тепла.

На сегодняшний день существует множество вариантов установки таких конструкций, самыми популярными из них считаются:

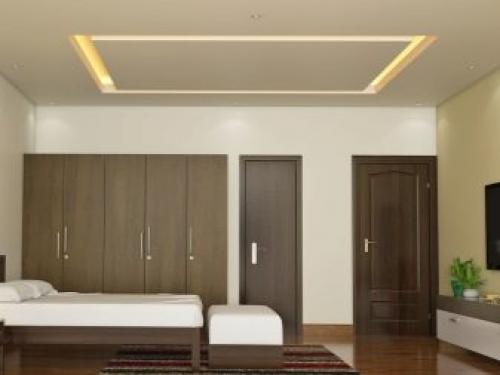

• Рамочный двухъярусный потолок. Он имеет вид короба с одной ступенью. Подобные композиции, как правило, выбирают для помещений, высота которых превышает 3 м, так как устройство короба требуется свободное пространство в 50 см. Потолок часто имеет фигурную форму, и по его периметру можно устанавливать как скрытую подсветку из светодиодных ламп, так и точечное освещение. Красиво также смотрятся такие конструкции, дополненные по центру большими люстрами. Благодаря коробчатой структуре углы комнаты хорошо освещаются, и интерьер получается ярким и интересным.

• Диагональный. Устройство данной композиции поражает своей оригинальностью. Схема конструкции выглядит следующим образом: крепится первый уровень, а потом уже от него второй, который выступает в сторону. При этом разделяющая линия проходит горизонтально по одной стороне, плавно сливаясь со вторым ярусом, разграничение можно делать как с помощью прямых, так и волнистых линий. Благодаря необычным формам потолок позволяет визуально расширять пространство. В качестве подсветки в данном случае рекомендуются разноцветные светодиодные лампы, которые можно комбинировать с ночными фонариками.

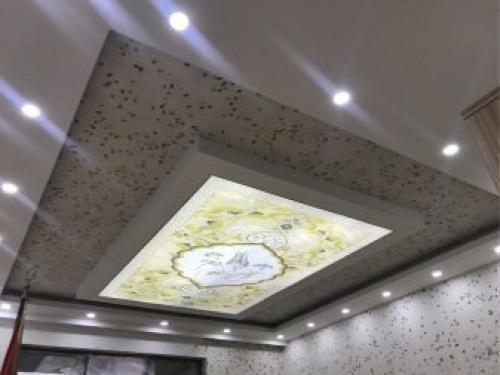

• Зональный. Данный вид позволяет красиво выделить определенный участок помещения. Конструкцию крепят таким образом, что она имеет одинаковый уровень по всей комнате, а над зоной, которую нужно подчеркнуть, монтируют второй ярус. Подобную систему выбирают для гостиных и спален, где нужно разграничить рабочее место, зону отдыха и сна. Хорошо подходит потолок и для совмещенных комнат, стилистика которых предусматривает визуальные границы.

Как сделать каркас для гипсокартона на стену. Особенности

Гипсокартон является очень популярным и распространенным материалом, который чаще всего используется в ремонтных и строительных работах. Из него не только изготавливают разнообразные конструкции (арки, ниши, мебель), но и используют этот материал для выравнивания различных оснований.

Так, стены с перепадами и выдающимися участками отделать не представляется возможным из-за указанных дефектов. Чтобы разрешить такую проблему, используются различные материалы, например, листы ОСБ, панели ЛДСП или же гипсокартонные полотна. Последние варианты применяются чаще всего .

Не всегда возможно посадить гипсокартон на клей, выровняв тем самым основание. Гораздо чаще приходится конструировать профильный каркас , на который в дальнейшем и будет крепиться ГКЛ.

Главной особенностью такой конструкции является то, что она отнимает определенное количество свободной площади. Данный нюанс следует учитывать, если вы планируете выровнять перекрытия в доме. По этой причине в очень маленьких комнатах не всегда получается обустраивать каркас из профиля .

Тем не менее использование профиля является приоритетным в установке гипсокартона.

Подобные конструкции обладают множеством положительных качеств:

• В первую очередь, следует отметить, что профильные каркасы отличаются идеальной геометрией. При использовании бруска материал зачастую приходится перебирать, из-за чего немалая его доля отправляется в отходы из-за перегибов. С профильными элементами таких проблем не бывает.
• Каркасы из металлопрофиля всегда остаются постоянными, независимо от уровня влажности или температурного режима. Деревянные детали такими свойствами похвастаться не могут – в условиях высокой влажности древесина разбухает, а при сушке подвергается деформации.

Любые изменения обрешетки могут привести к повреждению и растрескиванию гипсокартона, поэтому металлические основы для него подходят лучше всего.

• Профильные основания отличаются долговечностью. Тот же брусок долгим сроком похвастаться не может. Со временем на дереве могут появиться различные повреждения, разрушительные грибок и плесень. Через 10-15 лет каркас из бруса потеряет былую надежность и прочность, чего нельзя сказать о конструкциях из металла.
• Металлический каркас допустимо устанавливать практически в любых помещениях, так как ему не страшны перепады температур и прочие внешние факторы.
• Сегодня в магазинах продается множество качественных крепежных элементов, которые позволяют максимально крепко и надежно закрепить конструкцию на основании.
• Собрать такую конструкцию вполне возможно своими руками. Конечно, для этого нужно придерживаться четкой инструкции, чтобы не совершить никаких ошибок, но справиться с этим сможет каждый мастер.

• С применением профильных каркасов в результате получаются идеально ровные, аккуратные и устойчивые основания.
• Для конструирования каркаса из профиля не нужно использовать специальные дорогостоящие инструменты.
• Профильный каркас не обойдется мастеру дорого.
• Даже если профиль и получил повреждение, его очень легко отреставрировать.
• Перед установкой такой конструкции не нужно скрупулезно подготавливать стены.
• Металлопрофиль не боится огня. Он не воспламеняется и не поддерживает горение, как деревянные конструкции.

Профильные каркасы под гипсокартон не идеальны. Они имеют и некоторые недостатки:

• несмотря на то что металлические профили стоят относительно недорого, они все же обходятся дороже, нежели деревянные детали;
• из-за небольшого количества витков резьбы, крепеж может случайно выпасть из направляющих, что негативно скажется на устойчивости конструкции;
• металлическая обрешетка может подвергаться коррозии;
• некоторые каркасные конструкции являются довольно сложными, поэтому самостоятельно с ними сможет справиться не каждый домашний мастер.

Чтобы каркас получился действительно надежным и долговечным, для него нужно покупать высококачественные материалы, не имеющие дефектов и повреждений. При соблюдении всех правил и норм, в результате получится ровная и аккуратная поверхность, которая легко поддастся отделке.

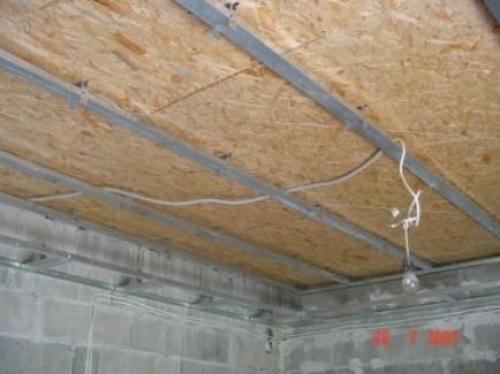

Каркас из профиля на потолок. Подготовка материалов

Теперь необходимо подготовить материалы к монтажу. Можно обрезать профиль непосредственно во время того, как будет проводится монтаж каркаса под гипсокартона на потолок, но лучше будет подготовить его заранее.

Как уже стало понятно, подготовка подразумевает собой вырезку профиля в соответствии с размерами помещения. Для проведения работ нам понадобится рулетка, карандаш и болгарка (или же ножовка для металла).

Нам необходимо сделать каркас для гипсокартона на потолок в соответствии со всеми размерами помещения, потому необходимо вырезать из профиля отрезки. Возьмем для примера комнату размером 4*6 метров, и для нее рассчитаем материалы, и рассмотрим, как их подготовить. Соответственно для больших помещений расчет каркаса из гипсокартона на потолок будет проводиться аналогично.

Для начала нам нужно  выбрать профиль  и посчитать количество продольных профилей. Они будут крепится по длине помещения. Рассчитываются следующим образом:

1. Как уже было сказано, крепление будет проводится по длине (если длина слишком большая, то крепить лучше по ширине комнаты, расчеты при это проводятся также).
2. Для подсчета количества продольного профиля, делим ширину помещения на шаг крепления: 4,0м/0,5м=8. Таким образом мы выяснили, что нам понадобится 8 профилей, длиной 6 метров.
3. Теперь просчитываем поперечные перекладины. Шаг их крепления также пол метра. Делим длину помещения на шаг, после чего умножаем на количество продольных полос. 6/0,5*8=96. Понадобится 96 отрезков.
4. Отметим, что шаг поперечных креплений можно сделать больше, увеличив его до 70-80 сантиметров, чтобы немного сэкономить материалы.

Проще воспользоваться онлайн калькулятором расчета потолка ГКЛ.

После того, как подсчитано необходимое количество профиля, с помощью ножниц по металлу или болгарки выпиливаем необходимые отрезки.

Источник: https://doma-na-veka.ru/stati/karkas-iz-metalloprofilya-podvesy-i-soedinitelnye-elementy

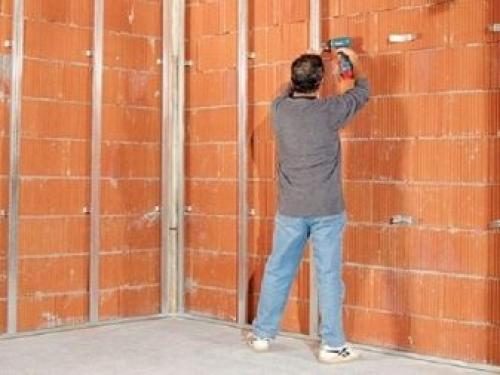

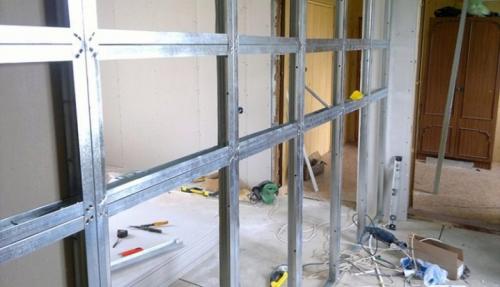

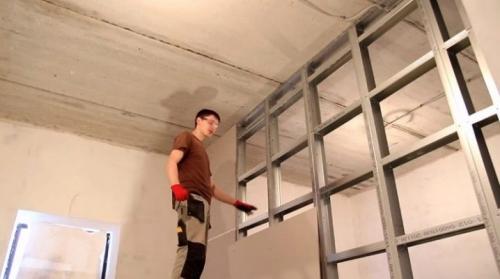

Как сделать каркас для гипсокартона. Рассмотрение работы каркаса стены

Перед тем, как приступить к набору подконструкции для обшивки стен, следует удостовериться в полноте и правильности представления о функциях профильного каркаса. Он собирается из профилей типа ПН и ПС разных типоразмеров. Для фальшстен без высокой эксплуатационной нагрузки с одним слоем обшивки применяют 60 мм комплект, состоящий из профилей СD-60 и UD-27 в качестве стоечных и направляющих элементов соответственно. Такая стена является самоподдерживающей, но не более того: никакого навесного оборудования вроде шкафов, полок или телевизора непосредственно к каркасу или листам крепиться не должно.

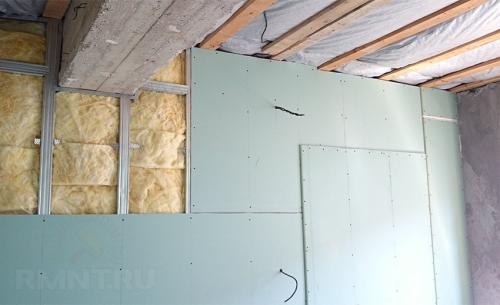

Фальшстены с внутренним утеплением, двух- и трёхслойной обшивкой листами и дополнительной несущей функцией собираются на каркасе из тех же типоразмеров профиля , какие применяются в сооружении гипсокартонных перегородок. Это комплекты ПС+ПН 50 и 100 мм. Резюмируем: ширина используемого профиля определяет массу стены и обшивки в частности, задаёт требуемую несущую способность.

Другим важнейшим параметром каркаса стены служит его частота, выраженная шагом стоечных элементов. Чем чаще они установлены, тем большую жёсткость приобретает стена и тем выше её сопротивление давлению и ударам. Для однослойной обшивки используется шаг в 40 см по причине того, что один лист может быть относительно легко продавлен. Двухслойная обшивка более плотная, поэтому шаг стоек может быть увеличен до 60 см.

Не совсем понятно, зачем уменьшать число точек крепления двухслойной обшивки, ведь она имеет больший вес в сравнении с однослойной, а значит, нуждается в большей несущей способности каркаса. Однако прочности профилей 50-го типоразмера и более крупных (а другие в многослойной обшивке не используются) вполне достаточно для удержания до четырёх слоёв гипсокартона.

Если вы не понимаете смысла выполнять обшивку несколькими слоями ГКЛ, скорее всего, вам не известно о соотношении характеристик стен. Дополнительный слой увеличивает изоляцию от конструкционных и воздушных шумов вдвое, позволяет заложить до 50 мм дополнительного утепления и существенно уменьшает теплопроводность самой обшивки. Совокупность этих факторов делает многослойную обшивку очень популярным решением, которое взяли на вооружение практически все добросовестные подрядчики.

Потолок из гипсокартона каркас размеры. Какой профиль нужно приобретать для потолка

Строительные маркеты предлагают множество видов профилей. Нужно разобраться, какой профиль для потолка из гипсокартона подходит? Все они отличаются внешним видом и своими функциональными свойствами. Для приобретения требуемых профилей требуется изучить маркировку, размеры, принадлежности. Профиль имеет размеры в длину, ширину, а также толщину. Какой профиль нужен для потолка из гипсокартона? Для несущего каркаса под ГК-листы следует выбирать более толстый профиль, нежели для обрешётки декоративного элемента интерьера.

Основные и дополнительные профили для каркаса

Основные типы профиля для каркаса на потолок

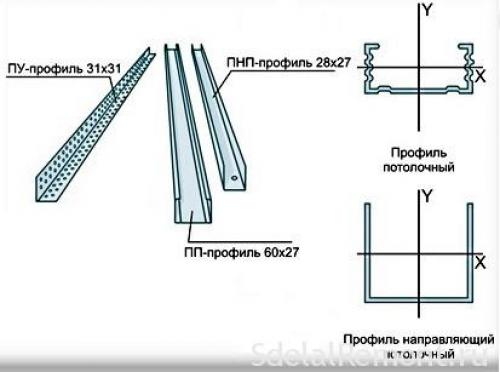

Для создания металлического каркаса на потолке для гипсокартонных листов используется два типа профиля: направляющие и потолочные элементы. Но, кроме этих видов для создания металлической основы применяются также и другие элементы, которые будут рассмотрены ниже.

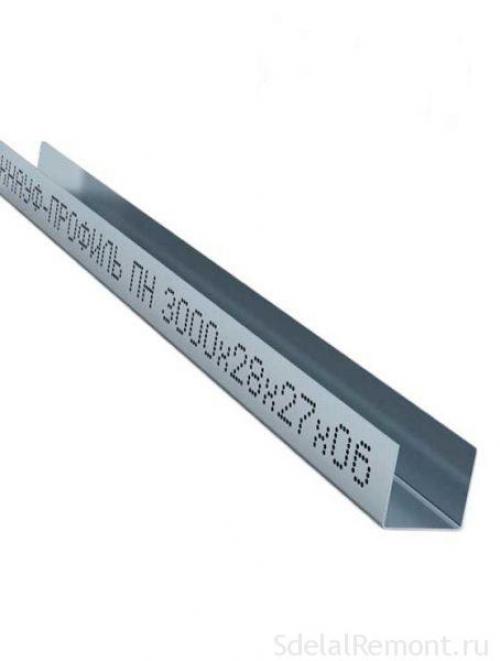

1. Направляющий профиль для каркасной обрешетки на потолке. Данный потолочный профиль для гипсокартона имеет маркировку ПНП или UD-27. Направляющий металлический элемент является основным в создающей обрешетке. В него вставляются профиль потолочный под гипсокартон ПП (CD).

Направляющий потолочный профиль для гипсокартона

Размеры профиля: ширина – 27 мм, высота ребра – 28 мм., толщина стенок 0.37-0.45 мм., длина от 3-х до 4-х метров. Толщина металла зависит от завода-производителя. Фирма «KNAUF»выпускает профиль ПНП из стали высокого качества, толщиной 0.6 мм. Тем самым данные профили отличаются прочностью и качеством.

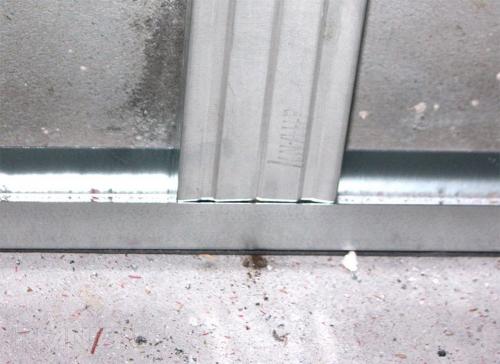

Монтаж ПП в направляющий потолочный профиль

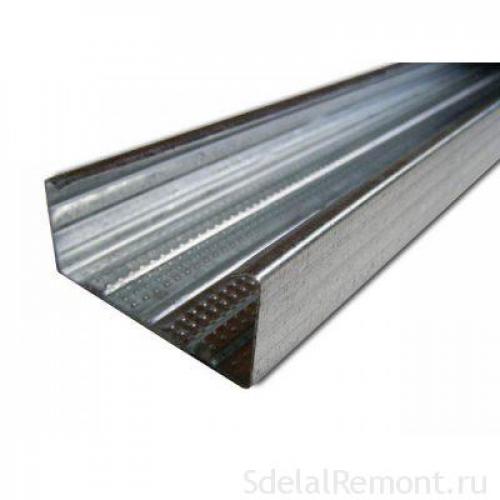

1. Профиль для гипсокартона потолочный ПП (CD). Данный элемент вставляется в направляющие профили и крепится к подвесам. Имеет размеры: длина – от 3 до 4 метров, ширина – 60 мм., высота – 27 мм.толщина профиля варьирует от 0.4 до 0.55 мм. «КНАУФ» производит потолочный профиль толщиной 0.6 мм.

профиль потолочный ПП для каркаса на потолок

Какой профиль лучше для гипсокартона на потолок? Из технических характеристик видно, что профиль КНАУФ является более толстым, а значит более прочным и долговечным. Данный профиль применяется в помещениях с повышенной влажностью без опасения того, что ржавчина быстро его поразит, потому как потолочные элементы производятся с антикоррозийным оцинкованным покрытием.

Дополнительные профили, фиксируемые в каркасе на потолке

Кроме основных профилей, из которых создается прочный каркас для ГК-листов, применяются также еще профили.

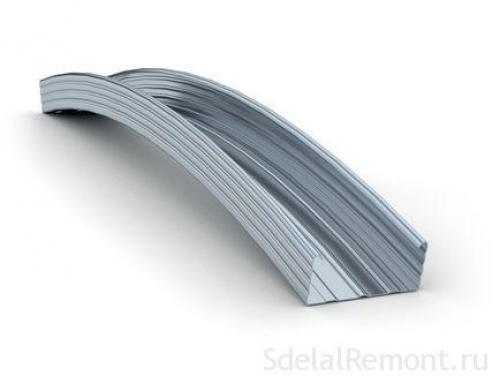

1. Арочный профиль ПА (CD). Создаются фигурные конструкции на потолочном перекрытии. Имеет допустимые нормой размеры: ширина – 60 мм., высота 27 мм., толщина профиля 0,4-0,6 мм.различные производители производят арочные профили с разными размерами, а также толщиной металла. Профиль КНАУФ является наиболее прочным и отличается высоким качеством.



   Арочный профиль Кнауф

2. Угловой профиль ПУ. Применяется для защиты внешних углов гипсокартонной конструкции. Он перфорированный, имеет размеры: толщина от 0,22 до 0,5 мм., ширина 20-35 мм., длина 2,5-3 метра.



   Угловой профиль ПУ

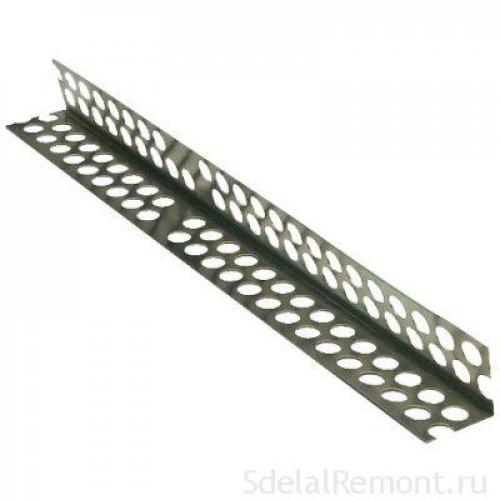

3. Угол перфорированный ПВХ 25х25×3000 мм для криволинейных конструкций. Создаёт защиту для фигурных элементов на потолке. Производится из прочного качественного материала ПВХ. Отличительное свойство уголка – гибкость, лёгкость, незатруднительный монтаж.

   Угол перфорированный ПВХ

Дополнительные профильные составные монтируются по мере того, какая конструкция производится на потолке. Чем сложнее криволинейные элементы, и чем больше ярусов в потолке, тем больше применяются дополнительные профили.

Источник: https://armstrong-dlya-potolkov.aystroika.info/stati/kak-pravilno-samomu-sdelat-potolok-iz-gipsokartona-predvaritelnye-raschety-razmetka-i

Каркас под гипсокартон потолок. Как сделать обрешетку на потолок под гипсокартон

Изготовление каркаса начинается с измерения высоты потолков в различных точках. Опытные мастера выполняют промеры по периметру и в центре помещения, на входе в комнату и в районе оконных проемов. Если речь стоит об отделке гипсокартоном потолка в одноэтажном здании, то измерение высот выполняют в непосредственной близости к стенам, на которых лежат балки перекрытия или бетонные плиты.

Схема каркаса для гипсокартона на потолок

Устройство основы под укладку гипсокартонных листов приведено на схеме ниже.

Конструктивно однорядный каркас состоит из:

• Направляющего профиля, с помощью которого выравнивается плоскость будущего каркаса;
• Несущего или монтажного профиля, который укладывается на направляющую рейку. Шаг профиля для гипсокартона на потолке выбирается в зависимости от веса будущей облицовки и наличия фигур, вставок, коробов и ниш;
• Горизонтальных перемычек. Это короткие отрезки, отрезанные от базового профиля, монтируемые между главными металлическими прогонами каркаса. В результате получается достаточно жесткая и одновременно легкая решётка, способная выдержать до 20 кг на м²;
• Ленточные подвесы и стыковочные замки, или “крабы”. С помощью первых обеспечивается закрепление несущего профиля к потолочной поверхности, вторыми выполняют соединение несущих реек.

В двухуровневом каркасе, который должен быть в два-три раза прочнее обычного, дополнительно используются замки, соединяющие верхний и нижний уровни конструкции. Если второй уровень каркаса удален от потолка на расстояние больше 15 см, то для профиля могут использоваться регулируемые проволочные подвесы, компенсирующие прогиб обрешетки в наиболее нагруженных точках.

Разметка потолка под каркас гипсокартона

Прежде чем нанести контуры, необходимые для установки стартовых профилей каркаса, необходимо определиться с высотой, на которой будет монтироваться будущая облицовка из гипсокартонных листов. Обычно заказчики ориентируются на усредненные справочные сведения о снижении высоты потолка из гипсокартона на 7-10 см относительно плит перекрытия.

На практике усредненные сведения о толщине каркаса могут сильно отличаться от реальных величин. Для расчета высоты и нанесения разметочной линии берется самая нижняя точка на потолке, при этом перепад между максимумом и минимумом на потолочной поверхности может достигать 10-18 см.

К выбранной точке добавляют 3-4 см, чтобы в дальнейшем можно было установить подвесы и крабы без каких-либо затруднений.

Совет! Высоту подвесов каркаса, а также линии прохождения потолочного несущего профиля, нужно будет зафиксировать на эскизе или на плане. Данная информация будет очень полезной при планировании установки на гипсокартон встроенных источников света.

Далее через проекцию ранее выбранной точки на ближайшую стену проводят горизонтальную линию разметки стартового направляющего профиля. Данную операцию можно выполнить с помощью малярного шнура, или использовать более современный лазерный уровень. Следующим этапом на потолок наносят рекомендуемые линии монтажа подвесов для несущих профилированных прогонов.

Потолочный каркас из профиля для гипсокартона

Для сборки несущей основы потребуется два вида металлической профилированной рейки:

• Несущий профиль ПН 60х27 мм;
• Направляющий профиль-рейка, сечением 27х28 мм.

По внешнему виду материалы для сборки каркаса очень похожи на рейки, используемые при облицовке стен. Отличить потолочный материал достаточно просто, на поверхности несущего ПН-профиля, используемого в каркасах для потолков, имеются несколько рядов штампованных ребер жесткости, а на вертикальных бортах кромки загнуты вовнутрь.

Тогда как металл стенового профиля тоньше, на бортах нет загнутых кромок, и вместо профилированных ребер жесткости выполнены два продольных центровочных паза.

Важно! Материал для изготовления каркаса, неважно, фирменный ли это профиль, или купленный на ближайшем рынке, должен обладать идеальной геометрией, не иметь дефектных участков, а толщина стали должна быть не менее 0,55 мм.

И хотя многие мастера- отделочники утверждают, что для сборки каркаса подойдет любой, даже стеновой профиль, лучше всего строго придерживаться технологии укладки на потолок по технологии КНАУФ. Только в этом случае облицовка простоит на потолке пару десятков лет без ремонта.
