Чаще всего выполняют монтаж потолка Армстронг в общественных учреждениях, при отделке офисов, предприятий торговли, кафе, а также они неплохо вписываются в обстановку квартир.

Среди достоинств этих потолочных конструкций значатся:

• невысокая стоимость;
• отсутствие необходимости в предварительной подготовке базового основания;
• достаточная степень звуко- и теплоизоляции;
• большое разнообразие плит позволяет реализовать любое дизайнерское решение;
• несложный монтаж подвесного потолка Армстронг, для чего не требуется участие профессионалов;
• наличие возможности сделать незаметными коммуникации и системы вентиляции;
• обеспечение легкого доступа в межпотолочное пространство для проведения осмотра и ремонта;
• беспроблемная установка осветительных устройств;
• имеется возможность демонтировать и повторно использовать элементы системы, поскольку она полностью разборная.

Недостатков у Армстронга немного:

• он понижает высоту комнаты не меньше, чем на 20 сантиметров, поэтому использовать его в квартирах не всегда возможно;
• потолок нельзя смонтировать в помещении, имеющем нестандартную конфигурацию;
• конструкция не защитит предметы обстановки в случае протечки сверху;
• он плохо переносит повышенную влагу, от которой органические плиты начинают размокать и подвергаться деформации.

Популярность таких потолочных систем, благодаря многочисленным достоинствам, не уменьшается. Выполнить своими руками монтаж потолка Армстронг достаточно просто и в офисе, и в жилом помещении.

Как сделать подвесной потолок из гипсокартона. Расчет материалов для гипсокартонного потолка

Для расчета материалов существуют простые правила:

Количество направляющего УД-27 профиля равно периметру комнаты (сложите длину всех 4-х стен)

Несущий профиль на подвесные потолки для отделки гипсокартоном крепят в следующем порядке: первый и последний на расстоянии 300 мм от стены, расстояния между остальными профилями 600 мм (возможно меньше). Остальные профиля крепят к потолку с интервалом 600 мм. Количество профиля ЦД-60 равно количеству рядов умноженное на длину помещения

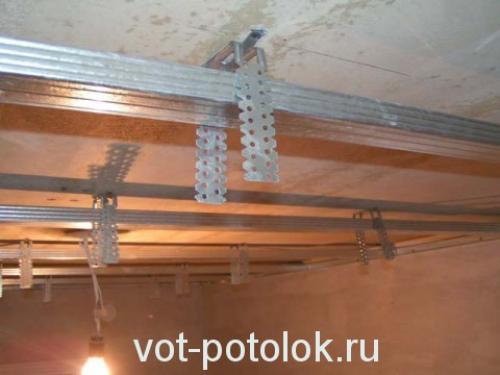

Закрепленный на подвесе несущий профиль

Несущий ЦД-60 профиль подвешивается на П-образных подвесах с шагом 1м. Между несущими профилями устанавливаются перемычки из ЦД-60 профиля с шагом 0,6 м. Для соединения используют крестообразный соединитель (краб)

Количество гипсокартонных плит равно площади потолка (для этого надо умножить ширину помещения на его длину). При расчете к полученной цифре добавьте 5 %. Это необходимо на компенсацию расхода материала при подрезках

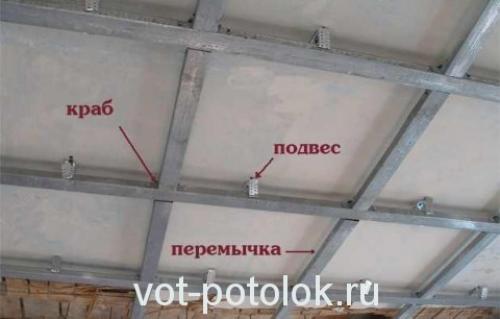

Схема расположения перемычек и крабов

Важно знать! Для проведения точных расчетов рекомендуется начертить план помещения (вид сверху). Обозначить на нем все размеры (длина, ширина, уровень будущего потолка), оси расположения несущих профилей, точки крепления П-образных подвесов, расположение крабов и перемычек.

Для отделки гипсокартонного потолка применяют гипсовые шпаклевки и грунтовки глубокого проникновения. Важно знать! Для того, чтобы в местах стыков плит ГКЛ не появлялись трещины, стыки армируют самоклеящейся стеклосеткой и шпаклюют специальной шпаклевкой для стыков.

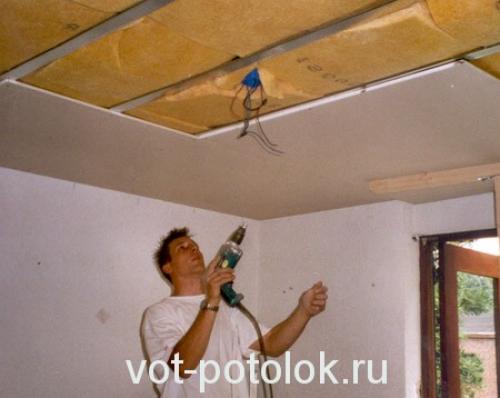

Крепление плит ГКЛ к каркасу

Расход гипсовой шпаклевки от разных производителей примерно одинаков. Он составляет 0,46 кг на 1 м.кв потолка при толщине слоя 1 мм. Предварительно выполняется грунтовка. Расход жидкой грунтовки около 200 – 300 грамм на 1 м.кв.

Дорогой инструмент можно взять на прокат в специализированном магазине строительных инструментов. Все остальное наверняка найдется у каждого домашнего мастера.

Потолок Армстронг расчет. Расчет потолка Армстронг с помощью онлайн калькулятора и самостоятельно

Для монтажа потолка Армстронг требуется приобрести комплектующие для каркаса и облицовочные плиты. Чтобы не ошибиться с их количеством, нужно знать, как рассчитать расход материала на потолок Армстронг правильно. Это позволит не переплачивать за излишки и, в то же время, купить достаточное количество материала.

Для удобства тех, кто собирается установить такой потолок, на сайтах фирм-продавцов и строительных компаний размещается специальный онлайн калькулятор потолков Армстронг. Можно использовать этот калькулятор, а можно произвести более точные расчеты самостоятельно. Для этого нужно знать устройство этих подвесных систем.

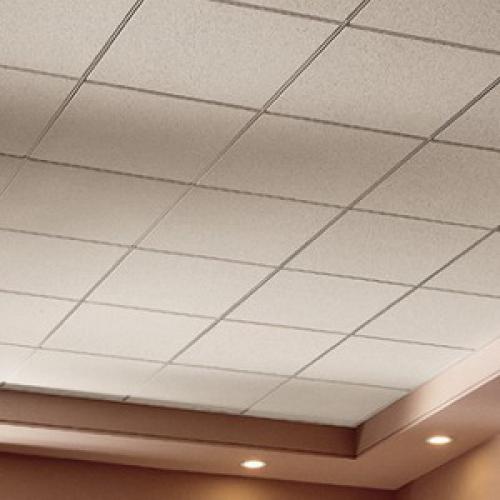

Подвесной потолок Армстронг

Устройство потолков Армстронг

Эту подвесную систему разработала американская компания, специализирующаяся на выпуске плиточных материалов. Потолки Армстронг очень быстро приобрели всемирную популярность благодаря своим конструктивным, техническим и эксплуатационным характеристикам, а также превосходным внешним данным.

К их достоинствам можно отнести и простоту монтажа , и удобство эксплуатации , и прекрасные тепло- и звукоизолирующие характеристики . И, конечно, возможность придавать помещениям любое цветовое оформление .

Подвесной каркас

Чтобы сделать расчет потолка Армстронг, необходимо знать, как происходит монтаж каркаса .

Его основные элементы:

• Металлические Т-образные направляющие профили длиной 3,7 м.
• Поперечные профили длиной 1,2 м.
• Продольные профили длиной 0,6 м.
• Металлические периметральные уголки длиной 3,0 м.
• Регулируемые подвесы для крепления каркаса к несущим перекрытиям.

По периметру комнаты на стенах с помощью дюбелей и саморезов закрепляется уголок . В него торцами параллельно друг другу вставляются направляющие профили, которые подвешиваются к потолку на анкерные подвесы. Расстояние между ними выдерживается 1200 мм.

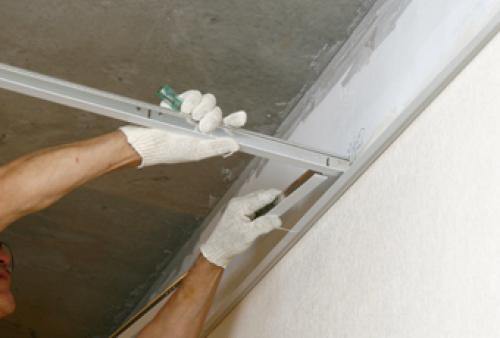

Установка Т-образного профиля в пристенный уголок

Между собой направляющие скрепляются поперечными профилями с шагом между ними 600 мм . В результате, получается сетчатый каркас , размер каждой ячейки которого составляет 1200х600 мм . Эти ячейки делятся пополам по длинной стороне продольными профилями, образуя по всей площади квадратные ячейки 600х600 мм . Это размер облицовочных плит Армстронг европейского стандарта.

Для справки. Существуют и облицовочные плиты Армстронг американского стандарта размером 610х610 см, требующие монтажа каркаса с соответствующими ячейками. Но сегодня они практически не используются.

Схема монтажа каркаса

Внимание! Подвесами к потолку крепятся только направляющие профили. Расстояние между подвесами не менее 1,2 м, между подвесом и стеной – 0,6 м.

Если ширина помещения больше 3,7 м , то направляющий профиль наращивается с помощью замковых соединений на торцах . Если меньше – обрезается до нужной длины. Определяя расход материалов для потолка Армстронг, обрезаемые профили следует считать как целые.

Облицовка

Облицовочные плиты в зависимости от типа каркаса либо вкладываются в него изнутри, либо защелкиваются снаружи.

В качестве облицовки могут использоваться:

• Минераловатные плиты.
• Минераловолокнистые плиты.
• Гипсовые плиты.
• Металлические (стальные или алюминиевые) плиты.
• Зеркальные плиты.
• Плиты из акрилового стекла.

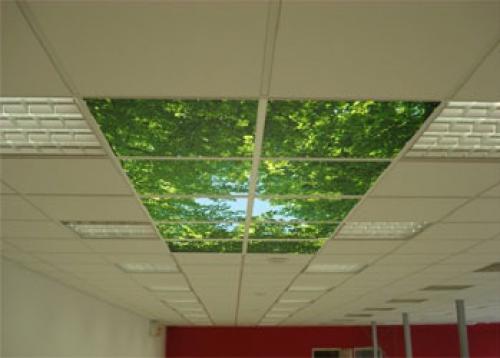

Подвесной потолок армстронг с использованием стеклянных плит

Выбор материала облицовки повлияет на конечную стоимость ремонта потолка, но не на количество плит, так как все они имеют стандартный размер 600х600 мм.

Как рассчитать количество материалов

Расчет с помощью калькулятора

Калькулятор расчета потолков Армстронг позволяет определить требуемый расход материалов очень быстро, не вникая в принцип его устройства.

Для этого вам потребуются следующие данные:

• Площадь потолка в квадратных метрах.
• Периметр потолка в погонных метрах.

Совет. Если в помещении есть выступы, ниши, колонны, то их также необходимо учитывать при определении периметра, когда считаете расход материала.

Полученные данные весьма приблизительны. Например, в них не учитываются светильники и вентиляционные решетки, которые вставляются в ячейки каркаса вместо облицовочных плит. Поэтому будет намного надежнее произвести расчет вручную.

Самостоятельный расчет

Чтобы точно подсчитать количество всех элементов каркаса и облицовочных плит, вам потребуется начертить схему установки потолка в масштабе. Сделать это будет несложно, если вы внимательно изучили описание его конструкции, изложенное выше.

Схема монтажа каркаса

На предложенной выше примерной схеме А и В это соответственно ширина и длина потолка.

А цветными линиями обозначены элементы каркаса:

• Коричневый – пристенный периметральный уголок.
• Красный – направляющий профиль 3700 мм.
• Синий – поперечный профиль 1200 мм.
• Зеленый – продольный профиль 600 мм.

Крепление направляющих профилей подвесами обозначено черными точками.

Зная размеры А и В, вам будет несложно подсчитать необходимое количество всех элементов конструкции. А количество полученных ячеек будет соответствовать количеству облицовочных плит.

Если же вам лень рисовать схему, то существует формула для расчета потолка Армстронг по каждому элементу:

• Количество потолочных плит вычисляется по формуле Sх2,78.

Монтаж потолка Армстронг пошаговая инструкция. Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

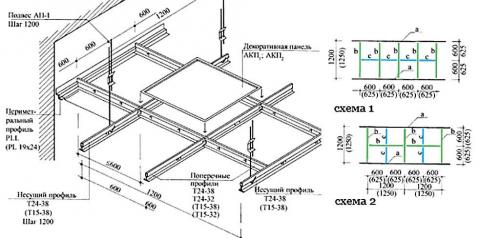

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий

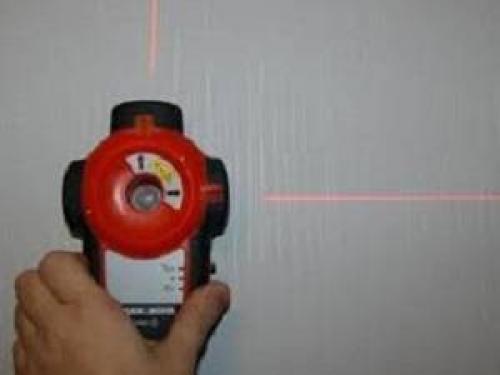

Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.

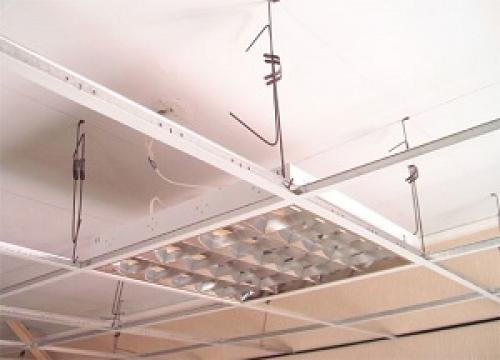

Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.

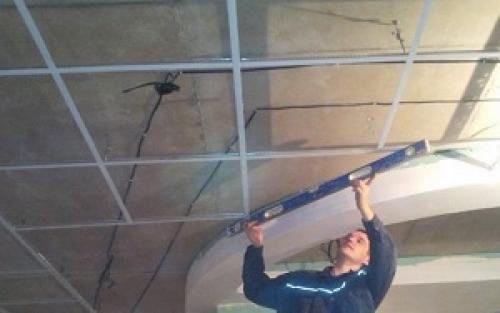

Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.

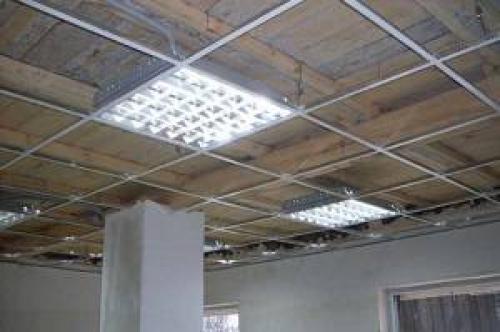

Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.

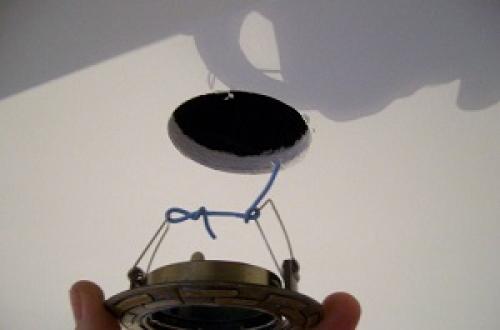

Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.

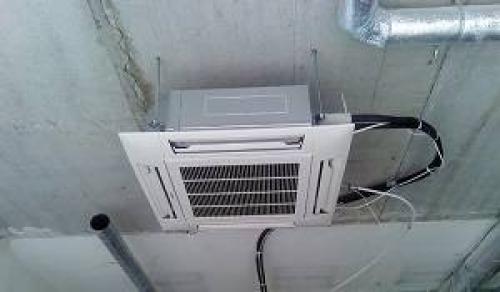

Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.

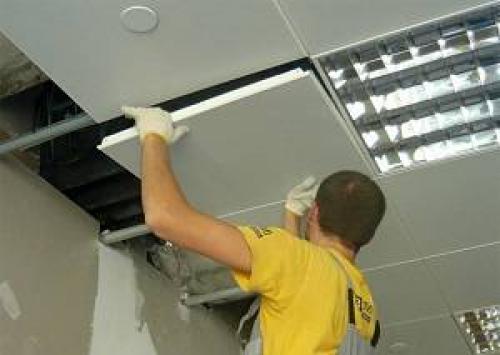

Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.
