Как сделать монтаж потолка Армстронг. Монтаж потолка Армстронг

Как сделать монтаж потолка Армстронг. Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см. Крепление пристенных профилей
Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков

При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать

В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке). Лучше нарисуйте план, а после приступайте к монтажу
На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы. Установка подвесов
На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный. Навешиваем несущие профиля и закрепляем их на крючках
Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез. Собираем решетку из профилей
Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

Монтаж потолка Армстронг пошаговая инструкция. Монтаж подвесного потолка Армстронг пошаговая инструкция

Полная и максимально подробная инструкция для поэтапной сборки подвесного потолка Армстронг:. Так же выделены особенности о важные моменты монтажа, на которых многие совершают большое количество ошибок. Читайте и не совершайте своих ошибок.

Монтаж подвесного потолка Армстронг способен освоить даже ребенок. Лишь бы хватило сил просверлить перфоратором отверстие и сообразительности пользоваться уровнем.

Ну а если серьезно, то ниже мы постарались привести полную и максимально подробную инструкцию для поэтапной сборки подвесной конструкции.

Так же выделены особенности и важные моменты монтажа, на которых многие совершают большое количество ошибок. Читайте и не совершайте своих ошибок.

Приведем пошаговую инструкцию по монтажу подвесного потолка Армстронг:

ШАГ 1

Необходимо произвести полную установку или разметку всех инженерных коммуникаций и сетей над вашим потолком.

ВАЖНО

Учтите, что расстояние от перекрытия не должно быть меньше 15-ти см

ШАГ 2

Разметьте горизонтали по всей длине периметра стен помещения при помощи лазерного нивелира, уровня, гидравлического уровня, линейки или другого инструмента

ВАЖНО

При значительной (более 4 м ) высоте помещения высота установки подвесного потолка обязательно будет влиять на такие характеристики помещения как:

• конвекция тепла и воздухооборот в помещении
• освещенность рабочего места
• общая освещенность помещения

Учитывайте эти характеристики при выборе и проектировании высоты установки подвесных потолков

ШАГ 3

Установите по размеченным линиям L-образный профиль при помощи дюбель — шурупов

ШАГ 4

ВАЖНО

В отсутствие подробного проекта, необходимо правильно определить середину потолка помещения для того, чтобы он в дальнейшем выглядел наиболее эстетично (а для этого должна быть соблюдена симметрия).

ШАГ 5

Центр комнаты и будет являться отправной точкой для монтажа профиля Т24 , от которой потом размечаются параллели шагом 1200 мм.

ШАГ 6

От определенной нами центральной точки, где монтируется 1-й подвес на последующих параллельных линиях, крепятся подвесы для направляющих профилей с шагом 90 см. Крепление подвесов для направляющих и других профилей к перекрытию осуществляется при помощи забивных дюбелей, анкерных болтов, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

ШАГ 7

Закрепив все подвесы, монтируем направляющие профиля L3600 и L1200.

ШАГ 8

Регулируем уровень установки профилей при помощи специальных «бабочек» на подвесах.

ШАГ 9

Соединяем направляющие профили поперечным профилем L1200.
Каждый следующий поперечный профиль монтируется через 600 мм.

ШАГ 10

Усиливаем дополнительными подвесами места установки растровых светильников. В итоге мы должны получить решетчатый каркас с размером кластеров 60 х 60 см в осях.

ШАГ 11

Устанавливаем специальные панели ( вентиляционные решетки , кондиционирование решеткы, освещение).

Источник: https://remont.ru-best.com/remont-kvartir/kak-sobrat-potolok-armstrong-osobennosti-konstrukcionnogo-ustroystva

Монтаж подвесного потолка. Подвесной потолок своими руками

Как выровнять старый бетонный потолок и скрыть остальные его недостатки? Ответ прост – можно сделать подвесной потолок. Конструкция и работы по монтажу достаточно сложны, но при условии, что вы будете точно знать, как все делать и из чего состоит такая конструкция, у вас все получится.

Подвесной потолок своими руками

Что такое подвесной потолок?

Исходя из названия, можно сразу понять, что подвесной потолок – это особая конструкция, крепящаяся к потолку и выполняющая различные функции, в основном – декоративные, конечно. Такой потолок обладает хорошими звукоизолирующими и утепляющими свойствами, а также способен изменить внешний вид основного потолка до неузнаваемости.

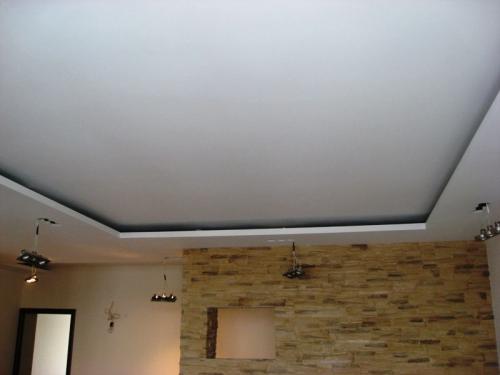

Подвесной потолок из гипсокартона

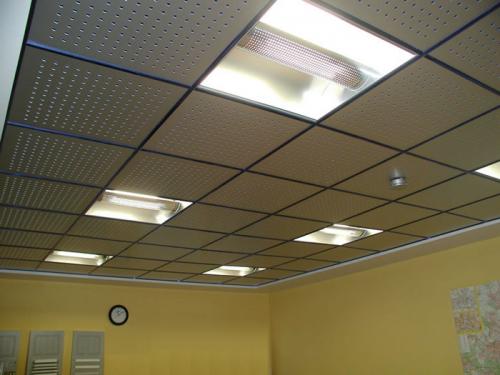

Кассетный подвесной потолок Армстронг

При монтаже подвесного потолка используется специальная система подвесов и профилей, которые крепятся к потолку-основе. Затем на смонтированную конструкцию устанавливается материал, который и послужит в качестве нового потолка. Специалисты по ремонту используют для этих целей, как правило, гипсокартон.

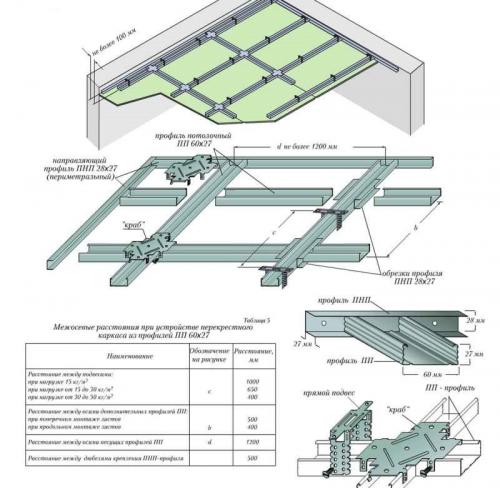

Устройство подвесного потолка из гипсокартона

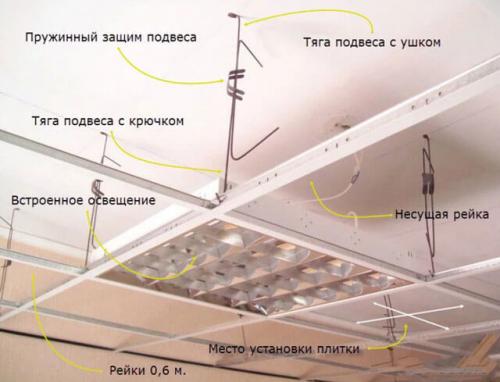

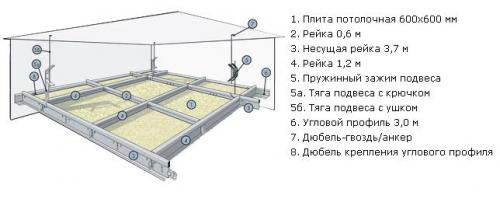

Устройство каркаса потолков Армстронг

На заметку! Подвесной потолок на самом деле бывает разный. Он может быть реечным, кассетным, решетчатым. Такие типы потолков еще называются модульными. Однако в статье пойдет речь об обычном покрытии из гипсокартона – такой вид еще известен как сплошной. Потолок, который устанавливается без применения подвесов, называется подшивным.

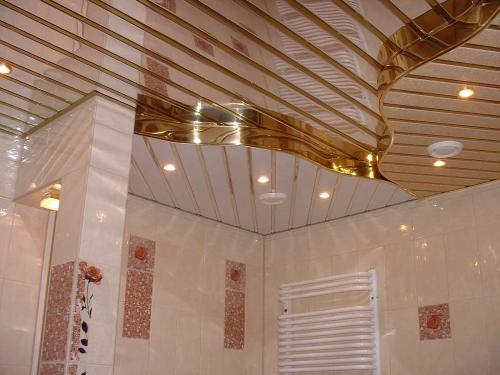

Реечный подвесной потолок в ванной

Подшивной потолок

Плюсы и минусы

Подвесной потолок обладает массой достоинств – их гораздо больше, чем недостатков.

К плюсам подвесного потолочного покрытия относится:

• способность скрыть недостатки основного потолка (пятна, щели, трещины, ступени и прочее);
• красивый внешний вид – такой потолок меняет до неузнаваемости все помещение;
• возможность реализовать различные дизайнерские идеи вплоть до установки сложных конструкций;
• удобный монтаж подсветки (а также возможность установки светильников в соответствии с дизайнерским планом);
• отличные звуко- и теплоизоляционные характеристики,
• простота в уходе – пыль достаточно смахнуть сухой тряпкой;
• большой выбор вариантов финишной отделки поверхности;
• возможность скрыть электропроводку и другие коммуникации внутри потолка.

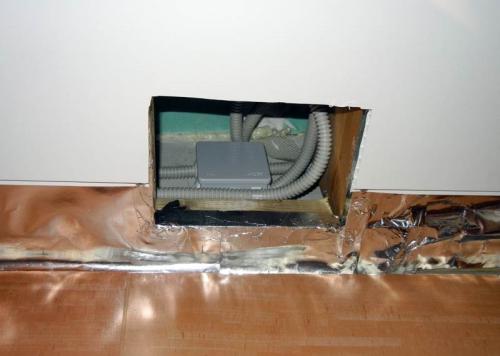

Подвесной потолок позволяет скрыть электрическую проводку и другие коммуникации

Но подвесной потолок имеет и несколько недостатков, о которых стоит упомянуть, чтобы вы знали, с чем имеете дело.

К таковым относится:

• уменьшение высоты потолка за счет установки подвесной конструкции (минимум 7-8 см);
• продолжительность монтажа (в зависимости от сложности конструкции установка может занимать не один день);
• достаточно высокая стоимость отделки;
• необходимость в создании специального люка, чтобы была возможность подобраться к проведенным в потолке коммуникациям (при наличии таковых);
• низкая влагостойкость гипсокартона, из-за которой он не подходит для отделки помещений с высокой влажностью (таких, как ванная, сауна, бассейн, баня и т. п.).

Потолочный ревизионный люк

Расчет комплектующих, инструментов, материалов

Чтобы сделать у себя дома подвесной потолок, вам понадобятся материалы для изготовления каркаса, гипсокартон и материал для финишного покрытия, который и придаст красивый внешний вид новому покрытию.

Перед началом работ следует определиться, какой каркас выбрать. Он бывает двух видов – металлический и деревянный. Для изготовления второго варианта потребуются бруски, которые необходимо будет крепить к основному потолку подвесами. В первом варианте, как можно догадаться, применяются металлические профили.

Цены на подвесной потолок

подвесной потолок

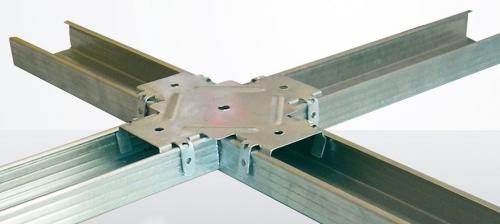

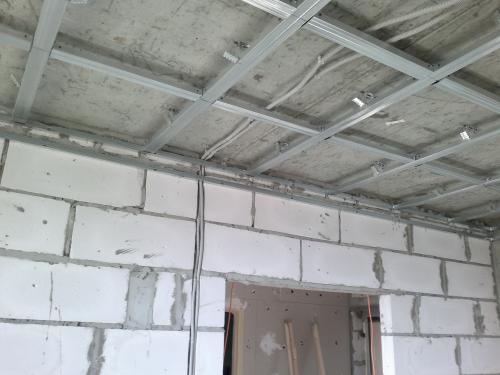

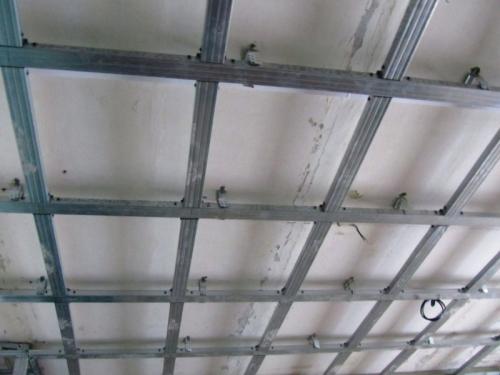

Металлический каркас для подвесного потолка

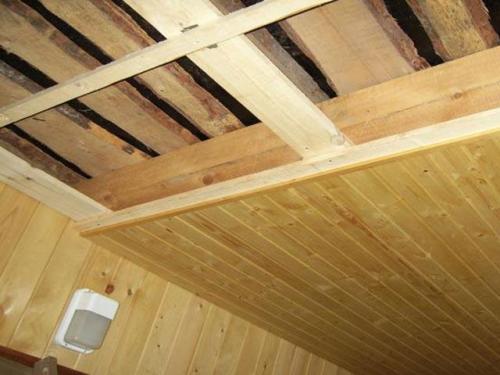

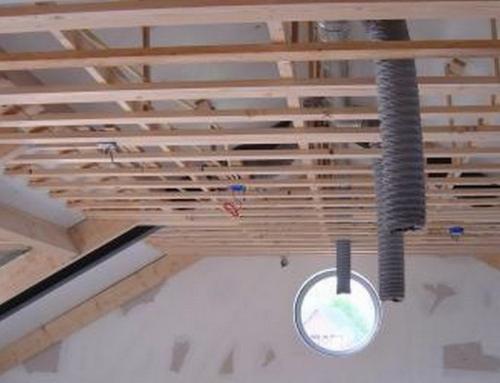

Деревянный каркас для монтажа гипсокартона

На заметку! Существует два вида элементов каркаса потолка – это несущие и основные профили или бруски. Если в металлическом варианте можно использовать только несущие элементы, то при работе с деревянным каркасом используют как основные, так и несущие. Отметим, что изготовление металлического каркаса все же чаще выполняется и с использованием основных профилей.

Профиль для подвесного потолка — основа всей конструкции

Металлические профили изготавливаются из оцинкованной стали и имеют названия ПП 60/27 и ПНП 28/27. Также вам могут встретиться профили под названием CD и UD – это их зарубежные маркировки.

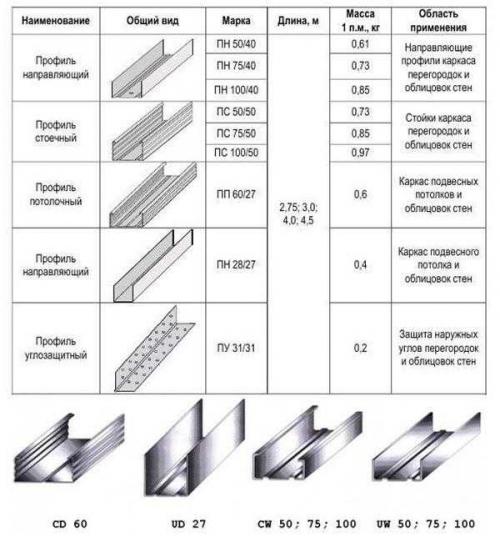

Размеры профиля для гипсокартона

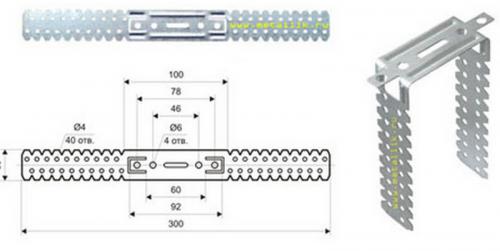

Также для монтажа каркаса потребуются крепежные элементы – специальные подвесы для потолков, дюбель-гвозди и анкеры, «крабы»-соединители для соединения перемычек, саморезы двух видов («малыши» с буравчиком для металла и специальные для гипсокартона).

Источник: https://armstrong-dlya-potolkov.aystroika.info/stati/ustroystvo-podvesnogo-potolka-armstrong-komplektuyushchie-vidy-i-naznachenie

Как собрать потолок Армстронг по диагонали. Особенности конструкционного устройства

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

• целые или перфорированные листы металла;
• дерево;
• пластик;
• зеркало;
• стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для монтажа подвесного потолка типа Армстронг часто задействуют мягкие органические плиточные элементы. В их составе имеется вторичное целлюлозное сырье, поэтому они полностью безопасны, немного весят и при необходимости режутся легко.

Для сооружения каркаса и его отделки потребуются:

1. Плитка потолочная, имеющая параметры 60х60 сантиметров.
2. Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с помощью стандартных крепежных изделий или отрезают лишнюю часть.
3. Профиль поперечный Т-образный длиной 60 сантиметров.
4. Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.
5. Подвес потолочный с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок — к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
6. Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
7. Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
8. Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Профиль для сборки каркаса бывает металлопластиковым или металлическим, покрытым порошковым красящим составом. Стандартно ширина его полок составляет 15 или 24 миллиметра. В первом случае профиль используют для сооружения легких конструкций с применением органических плиток.

Второй вариант задействуют при сооружении металлических, стеклянных, зеркальных потолочных конструкций с большим числом встроенных элементов. Для крепежа Армстронга к потолку, если он имеет большой вес, задействуют усиленные подвесы.

Каркас фиксируют с использованием стандартных крепежных изделий, ему, как правило, требуется минимальная подгонка, поскольку он собирается аналогично конструктору, быстро и просто.

Кстати, плитки для Армстронга можно при желании изготовить собственноручно из МДФ или деревянных панелей. Их дизайн придает интерьеру помещений неповторимый стиль.

Источник: https://armstrong-dlya-potolkov.aystroika.info/novosti/ustroystvo-potolka-tipa-armstrong-konstrukciya-potolka-armstrong

Армстронг потолок расчет. Расчет потолка Армстронг с помощью онлайн калькулятора и самостоятельно

Для монтажа потолка Армстронг требуется приобрести комплектующие для каркаса и облицовочные плиты. Чтобы не ошибиться с их количеством, нужно знать, как рассчитать расход материала на потолок Армстронг правильно. Это позволит не переплачивать за излишки и, в то же время, купить достаточное количество материала.

Для удобства тех, кто собирается установить такой потолок, на сайтах фирм-продавцов и строительных компаний размещается специальный онлайн калькулятор потолков Армстронг. Можно использовать этот калькулятор, а можно произвести более точные расчеты самостоятельно. Для этого нужно знать устройство этих подвесных систем.

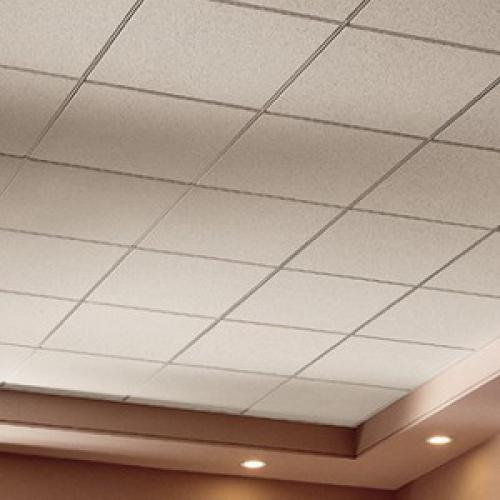

Подвесной потолок Армстронг

Устройство потолков Армстронг

Эту подвесную систему разработала американская компания, специализирующаяся на выпуске плиточных материалов. Потолки Армстронг очень быстро приобрели всемирную популярность благодаря своим конструктивным, техническим и эксплуатационным характеристикам, а также превосходным внешним данным.

К их достоинствам можно отнести и простоту монтажа , и удобство эксплуатации , и прекрасные тепло- и звукоизолирующие характеристики . И, конечно, возможность придавать помещениям любое цветовое оформление .

Подвесной каркас

Чтобы сделать расчет потолка Армстронг, необходимо знать, как происходит монтаж каркаса .

Его основные элементы:

• Металлические Т-образные направляющие профили длиной 3,7 м.
• Поперечные профили длиной 1,2 м.
• Продольные профили длиной 0,6 м.
• Металлические периметральные уголки длиной 3,0 м.
• Регулируемые подвесы для крепления каркаса к несущим перекрытиям.

По периметру комнаты на стенах с помощью дюбелей и саморезов закрепляется уголок . В него торцами параллельно друг другу вставляются направляющие профили, которые подвешиваются к потолку на анкерные подвесы. Расстояние между ними выдерживается 1200 мм.

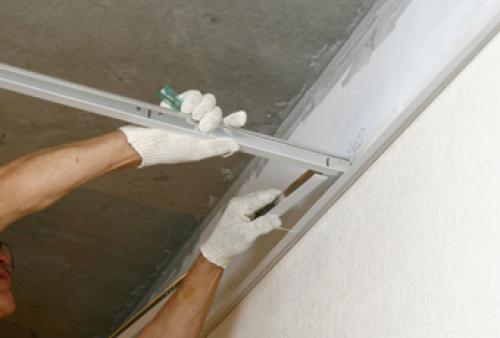

Установка Т-образного профиля в пристенный уголок

Между собой направляющие скрепляются поперечными профилями с шагом между ними 600 мм . В результате, получается сетчатый каркас , размер каждой ячейки которого составляет 1200х600 мм . Эти ячейки делятся пополам по длинной стороне продольными профилями, образуя по всей площади квадратные ячейки 600х600 мм . Это размер облицовочных плит Армстронг европейского стандарта.

Для справки. Существуют и облицовочные плиты Армстронг американского стандарта размером 610х610 см, требующие монтажа каркаса с соответствующими ячейками. Но сегодня они практически не используются.

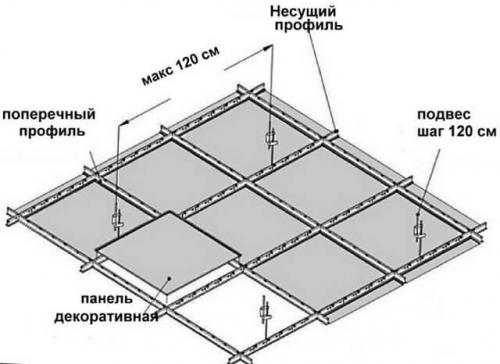

Схема монтажа каркаса

Внимание! Подвесами к потолку крепятся только направляющие профили. Расстояние между подвесами не менее 1,2 м, между подвесом и стеной – 0,6 м.

Если ширина помещения больше 3,7 м , то направляющий профиль наращивается с помощью замковых соединений на торцах . Если меньше – обрезается до нужной длины. Определяя расход материалов для потолка Армстронг, обрезаемые профили следует считать как целые.

Облицовка

Облицовочные плиты в зависимости от типа каркаса либо вкладываются в него изнутри, либо защелкиваются снаружи.

В качестве облицовки могут использоваться:

• Минераловатные плиты.
• Минераловолокнистые плиты.
• Гипсовые плиты.
• Металлические (стальные или алюминиевые) плиты.
• Зеркальные плиты.
• Плиты из акрилового стекла.

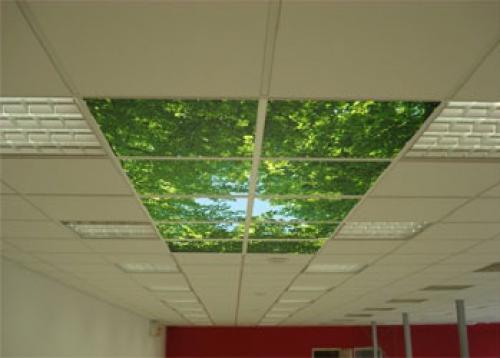

Подвесной потолок армстронг с использованием стеклянных плит

Выбор материала облицовки повлияет на конечную стоимость ремонта потолка, но не на количество плит, так как все они имеют стандартный размер 600х600 мм.

Как рассчитать количество материалов

Расчет с помощью калькулятора

Калькулятор расчета потолков Армстронг позволяет определить требуемый расход материалов очень быстро, не вникая в принцип его устройства.

Для этого вам потребуются следующие данные:

• Площадь потолка в квадратных метрах.
• Периметр потолка в погонных метрах.

Совет. Если в помещении есть выступы, ниши, колонны, то их также необходимо учитывать при определении периметра, когда считаете расход материала.

Полученные данные весьма приблизительны. Например, в них не учитываются светильники и вентиляционные решетки, которые вставляются в ячейки каркаса вместо облицовочных плит. Поэтому будет намного надежнее произвести расчет вручную.

Самостоятельный расчет

Чтобы точно подсчитать количество всех элементов каркаса и облицовочных плит, вам потребуется начертить схему установки потолка в масштабе. Сделать это будет несложно, если вы внимательно изучили описание его конструкции, изложенное выше.

Схема монтажа каркаса

На предложенной выше примерной схеме А и В это соответственно ширина и длина потолка.

А цветными линиями обозначены элементы каркаса:

• Коричневый – пристенный периметральный уголок.
• Красный – направляющий профиль 3700 мм.
• Синий – поперечный профиль 1200 мм.
• Зеленый – продольный профиль 600 мм.

Крепление направляющих профилей подвесами обозначено черными точками.

Зная размеры А и В, вам будет несложно подсчитать необходимое количество всех элементов конструкции. А количество полученных ячеек будет соответствовать количеству облицовочных плит.

Если же вам лень рисовать схему, то существует формула для расчета потолка Армстронг по каждому элементу:

• Количество потолочных плит вычисляется по формуле Sх2,78.
