Армстронг подвесы. Что представляет собой типичная подвесная конструкция

Армстронг подвесы. Что представляет собой типичная подвесная конструкция

Принципиально модульная подвесная конструкция Армстронг представляет собой ячеистый каркас, в котором декоративные плиты не подшиваются снизу, а закладываются в ячейки на полки профиля. Каркас крепится к основанию через подвесы.

Основные комплектующие, из которых собирается подвесной потолок Армстронг, показаны на фото ниже:

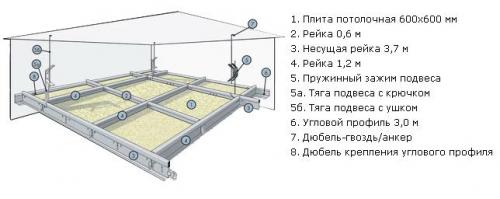

Принципиальная схема подвесного каркаса Армстронг

1. Стандартная потолочная плита размером 600 х 600 мм.
2. Короткая поперечная рейка 0,6 м. Соединяет продольные планки 1,2 м и формирует ячейки.
3. Основная несущая Т-образная рейка, которая ложится на пристеночный уголок. Стандартная длина – 3,7 м. Укладывается с шагом 1,2 м.
4. Длинная поперечина, соединяющая несущие планки. Стандартная длина – 1,2 м.
5. Зажимная скоба (бабочка) подвеса.

5а. Тяга с крючком.

5б. Тяга с верхним ушком под дюбель.

1. Угловой профиль. Горизонтальная полка 24 мм, вертикальная – 19 мм. Стандартная длина – 3 м.
2. Крепежный дюбель.
3. Места крепления Г-образного профиля к стене.

Система подвесного потолка Армстронг условно делится на три вида:

• Видимая. Нижняя перемычка направляющей рейки видна.
• Скрытая. Плита укладываются таким способом, что нижняя перемычка рейки не видна.
• Дизайнерская. Позволяет выполнять фигурные конструкции. Видимая перемычка направляющей рейки имеет разные варианты оформления.

Профили изготавливаются из металла или металлопластика. Между собой элементы закрепляются пружинными или клипсовыми замками.

Подвесы для гипсокартона. Прямой подвес

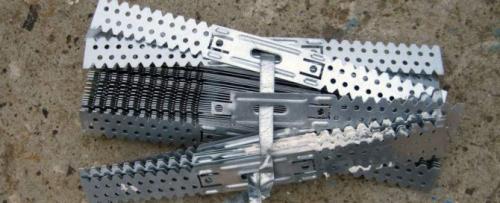

Прямой подвес для гипсокартона, имеющий вид металлической пластины из оцинкованной стали с перфорацией и вырезами, – наиболее распространенная разновидность изделия. Несмотря на небольшую толщину (0,6–0,8 мм), он достаточно прочный. Применяются также усиленные кронштейны толщиной 1 мм и длиной – от 0,2 м до 0,5 м. Их используют для выравнивания завалившихся стен с большим перепадом уровня, при прокладке коммуникаций за фальшстенами или при большой толщине утеплителя.

Отдельно можно упомянуть виброподвесы, дополненные упругим элементом из резины, исключающим контакт основания и профиля, за счет чего значительно снижается передача структурного шума на каркас. Используются в случае, когда требуется качественная звукоизоляция конструкции.

Монтажники часто сращивают между собой короткие подвесы, а для увеличения несущей способности крепят их более часто. Но удешевление при этом не достигается.

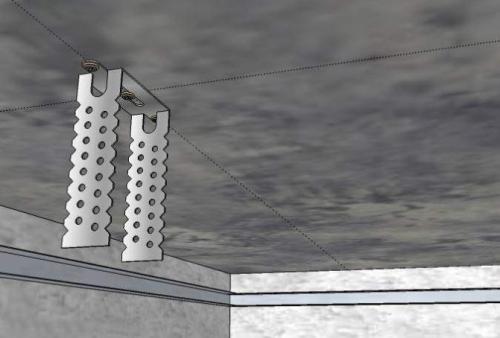

• Подвесы для ГКЛ крепятся к стене или потолку на дюбели или саморезы в 2 или 3 местах, после чего сгибаются и принимают П-образную форму. Тип крепежа зависит от материала несущей поверхности.
• На подвесы монтируется профиль небольшими саморезами по металлу с плоской широкой шляпкой («клопами»). В результате под каркасом образуется небольшое пространство, где прокладываются коммуникации, тепло- или шумоизоляция, проводка, монтируются розетки, выключатели и светильники.

Подвесы позволяют создать зазор до 12 см, а изделия укороченного типа – не более 7,5 см.

Для стен величина зазора зависит от толщины панелей утеплителя или звукоизоляции, которая составляет около 5 см. На потолке они также могут применяться, но там надо еще учитывать габариты встроенных светильников. Для них оставляют запас до 10–12,5 см, который связан не только с их габаритами, но также с необходимостью удаления выделяющегося тепла, например от галогенных ламп.

Анкерный подвес. Установка подвесов для профилей

В процессе сборки металлической потолочной конструкции потребуются специальные элементы – подвесы. Следует выбрать правильный крепеж, обеспечивающий прочность каркаса. Важно определить расстояние, через которое подвесы для профиля крепятся к стене.

Разновидности подвесов для профиля

Основные виды подвесов:

• прямые;
• зажимные;
• с тягой;
• стержневые;
• нониус;
• самодельные.

Каждый тип подходит для определенного варианта потолочных конструкций. Чтобы сделать правильный выбор, важно знать их характеристики.

Подвес прямой

Эти конструкции являются самыми простыми в использовании, если нужно прикрепить подвес для профиля к потолку. В зависимости от поверхности, в качестве креплений для этих конструкций используются:

• анкеры;
• дюбель-гвозди;
• саморезы.

Прямые подвесы используют, когда необходимо создать минимальное расстояние (около 100 мм) между обеими поверхностями (основной и монтируемой). Неровности основания при этом не должны быть больше 30 мм.

Зажимные подвесы

Хорошие отзывы заслужили зажимные подвесы. С их помощью можно менять высоту креплений. Но у этих вариантов есть два недостатка:

1. Не подойдут для низких потолков (ниже 2,5 м), так как уменьшают высоту помещения.
2. Плохо выдерживают нагрузки. Их восприимчивость к нагрузкам в 2 раза выше, чем у прямых.

Подвес с тягой

Этот вариант не используют для простых домов и квартир. Его применяют в помещениях, где высота потолка очень большая. Например:

• банкетные залы;
• торговые центры;
• склады.

Подвес сделан из проволоки 0,4 см в диаметре. На одном из ее концов расположена петля. Она необходима для фиксации конструкции к основе. В качестве крепежа используются анкерные болты или саморезы. Вторую сторону проволоки фиксируют в зажиме. Длина подвеса для профилей варьируется от 500 до 1000 мм. Но если необходимо уменьшить ее, обрезают лишнее, чтобы получить необходимую высоту.

Этот тип конструкции подойдет для работы с CD-профилями. Последний используется в каркасах для навесных потолков. Подвес способен выдерживать нагрузку до 25 кг.

Стержневой подвес

Его часто используются в жилых помещениях при монтаже натяжного потолка. Но у креплений низкая жесткость. Конструкции делаются из прочной стальной проволоки диаметром от 0,3 до 0,6 см и пружин. В процессе монтажа подвесной конструкции один конец проволоки прикрепляют к основному потолку, а другой к элементам каркаса. Расстояние между поверхностями равняется длине проволоки. Если регулировать длину последней, можно варьировать высоту натяжного потолка.

Нониус подвес

Конструкция позволяет менять высоту каркаса относительно базовой поверхности непосредственно в процессе монтажа. Диапазон регулировки от 20 до 100 см. Высота изменяется посредством регулировки верхней части подвеса. Нониус является усиленным вариантом, способным выдерживать нагрузку в пределах 40 кг.

Самодельный подвес

Самодельные варианты подойдут, если не получается или не хочется использовать заводские. Сделать подвес своими руками можно таким образом:

1. Берут часть профиля.
2. Сгибают ее в форме буквы Г.

Способность выдерживать нагрузки и жесткость крепления будет не хуже, чем у покупных аналогов.

Подвес прямой. Подвесы для гипсокартона — виды, характеристики, монтаж

Если ремонт планируется осуществлять самостоятельно, то необходимо следовать рекомендациям по выбору вида подвеса для определенных задач. Несоблюдение этих правил может привести к неприятным последствиям (например, прочность конструкции или ее геометрия может быть существенно нарушена). То же касается и работы нанятых мастеров: важно, чтобы они соблюдали эти правила.

Подвес для гипсокартонных листов (ГКЛ) традиционно изготавливается из оцинкованной стали, которая обладает прекрасными антикоррозионными свойствами, а значит, не боится влаги и перепадов температур и прослужит при условии правильного монтажа 5 и более лет. Следует знать, что чем больше толщина детали подвеса, тем большую нагрузку он способен выдержать.

Разновидности подвесов

Как и любой крепежный элемент, подвес продается в нескольких модификациях:

• Прямой;
• Виброподвесы;
• Анкерный;
• Скользящий подвес;
• Нониус;
• Краб.

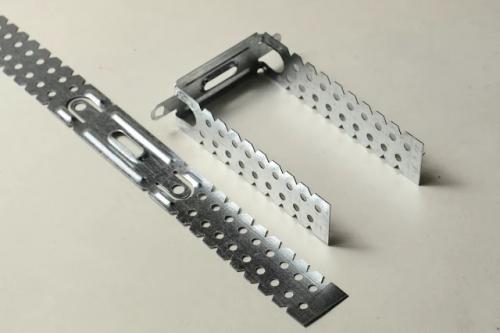

Прямой подвес

Прямой подвес наиболее распространен. Он выполнен в виде прямой пластины, которую нужно выгнуть в букву «П». Спинкой он крепится к поверхности (для этого есть специальные ушки), а лепестки саморезами прикручиваются к профилю, фиксируя его.

Может использоваться для:

• Создания каркаса для последующей обшивки гипсокартоном потолка с неровной поверхностью;
• Сборки каркаса для облицовки стен или потолка;
• Предварительного выравнивания любой поверхности.

Прямой подвес легко крепится к бетонным, кирпичным и каменным поверхностям, поэтом может применяться в самых разнообразных помещениях.

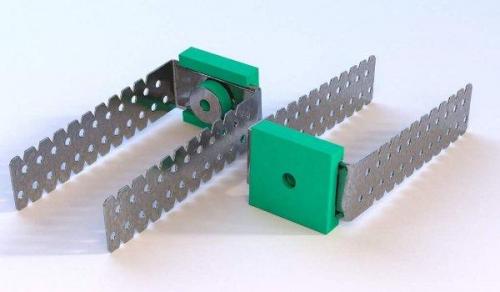

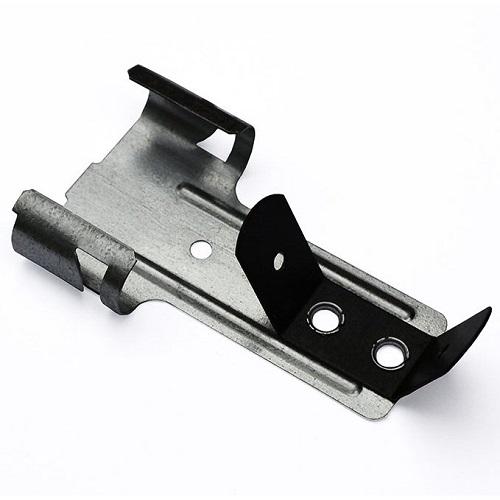

Виброподвесы

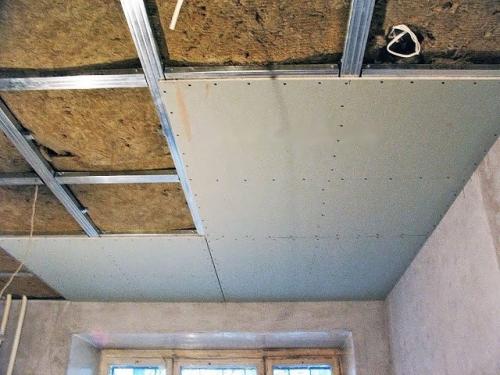

Использование виброподвес требуется в тех случаях, когда нужна качественная звукоизоляция . Для подавления звуковых волн виброподвесы оснащаются специальным элементом, который должен гасить звуковые колебания. За счет использования дополнительного звукоизоляционного элемента виброподвес будет способен выдержать меньшую нагрузку, нежели обычный подвес для ГКЛ.

Нет смысла использовать только виброподвесы. Если уж был выбран такой крепеж, то также следует уложить звукоизоляционный материал между гипсокартоном и потолком.

Для большинства квартир нет нужды прибегать к такому крепежу, и используется он в редких случаях.

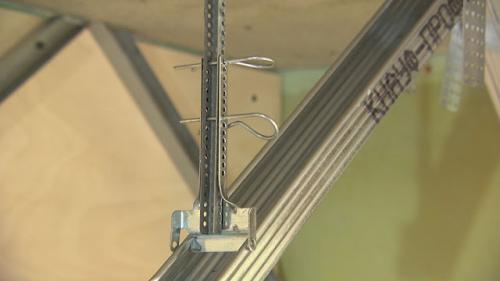

Анкерный подвес

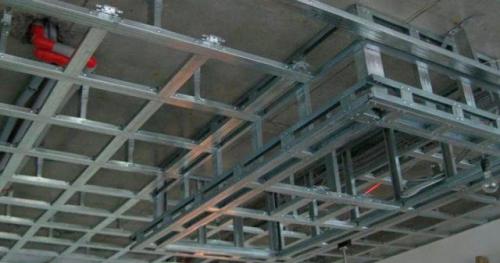

Иногда, в квартирах с высокими потолками, хочется сделать их ниже. Благодаря анкерному подвесу можно создать необходимое по размеру пространство над потолком, то есть можно регулировать высоту собираемой конструкции.

Он имеет простую схему установки:

• Сверлятся отверстия для анкера;
• Тяга фиксируется на потолке;
• Профиль вставляется в направляющие, а на тягу надевается сам подвес;
• В подвес вставляется профиль, после чего выполняется выравнивание конструкции и её фиксация в заданной позиции.

Считается, что этот крепеж способен выдерживать нагрузку до 25 кг, но через несколько лет пружинка может растягиваться и ослабнуть. Это является наибольшим недостатком крепежа. Также сама тяга подвеса для гипсокартона не относится к числу надежных элементов крепления

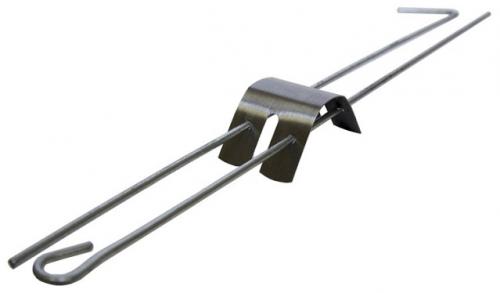

Скользящий подвес

Скользящий подвес имеет в своей конструкции два стержня, что вставлены в пружину. Скользящим его называется потому, что обычным нажатием на «бабочку» можно регулировать его высоту.

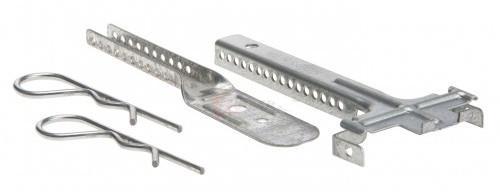

Нониус

Нониус редко используется при работе с гипсокартоном, но его стоит упомянуть для полноты картины.

Он состоит из двух элементов, что соединяются специальными шурупами. Благодаря этому удается настраивать желаемую высоту нониуса.

Верхний элемент нониуса фиксируется на потолке, а к нижнему элементу крепят профиль.

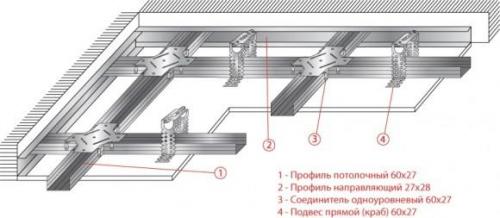

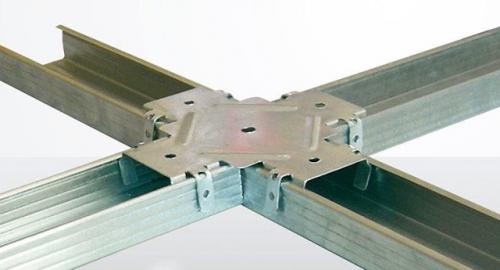

Краб

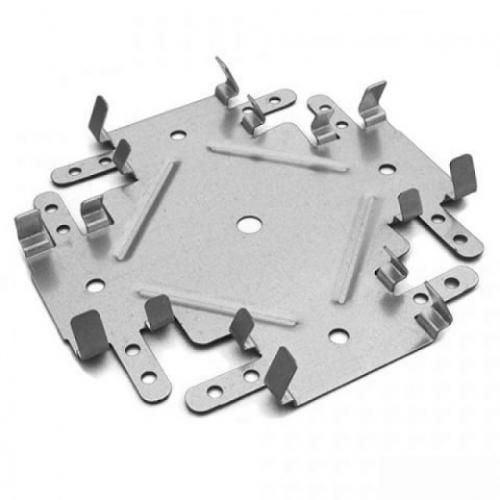

Для соединения конструкций также используются крабы – особый крепеж для CD-конструкций. Он позволяет смонтировать прочный каркас в кратчайшие сроки.

Крабы применяются не только для подвесных потолков, но и для создания металлического каркаса стен, которые в последствии обшиваются ГКЛ.

Эти крепления очень прочны и способны выдержать значительные нагрузки и не допустить деформацию.

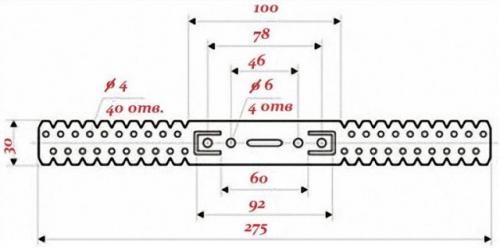

Размеры

Выбор подходящего вида подвеса напрямую зависит от его габаритов, а также от того, для каких целей он необходим. Прямые имеют размеры 12,5х6х3 см, поэтому если планируется грандиозная конструкция больших размеров со сложной геометрией, то с помощью этого вида крепежа вряд ли удастся достичь удовлетворительного результата. В таких ситуациях оправдано использовать подвесы с зажимом, длина которых составляет от 0,5 до 1 м.

Также могут быть использованы удлиненные подвесы, которые выпускают некоторые производители, либо есть возможность удлинить имеющийся подвес своими руками. Для этого один элемент прикручивается к другому при помощи болтов (обычно хватает двух).

Потолок Армстронг комплектующие расчет. Онлайн калькулятор потолка Армстронг

Онлайн калькулятор потолка Армстронг предназначенный для точного расчёта нужной квадратуры подвесного потолка “Армстронг” (амстронг) и его комплектующих, расходных материалов: подвесов, реек, потолочной плитки. Калькулятор армстронга

Выбирая способ отделки потолка, сегодня многие останавливаются на потолках Armstrong. Это оправданный выбор. Плиточные подвесные потолки прочны и долговечны, имеют широкий ассортимент по дизайну, легки в монтаже, экологичны и недороги. Калькулятор потолка армстронг онлайн по площади – вам нужно знать площадь комнаты, остальное  онлайн калькулятор сделает сам.

Перед началом монтажа любого потолочного покрытия нужно понимать, какое количество материалов может потребоваться. Расчет потолка армстронг калькулятор онлайн вэтом случаи просто необходим. Удобнее всего использовать в расчете потолка Армстронг и его комплектующих калькулятор онлайн. Он позволит не ошибиться в сложных вычислениях и быть уверенным, что количество купленных потолочных плиток будет достаточно для проведения работ.

Инструкция к калькулятору подвесного потолка Армстронг

• Введите длину и ширину вашего помещения, где планируется устанавливать подвесной потолок. Обратите внимание, что дробные значения необходимо вводить через точку , а не через запятую.
• Выберите необходимую плиту для подвесного потолка. Плиты рассчитываются с 10% запасом
• Выберите подвесную систему.
• Выберите длину подвеса – то есть на какую высоту от потолка Вы будете опускать потолок. Все подвесы регулируются, их максимальная длина указана в названии.
• Нажмите кнопку посчитать и Вы увидите таблицу с ценами за каждую составляющую подвесного потолка и итоговую стоимость на ваш объем.

Конечно, расчет Армстронга можно выполнить, прибегая к специалистам строительного магазина или нанятыми вами отделочников. Однако данная услуга не всегда предоставляется в гипермаркетах, отделочники могут ошибиться, да и проверить самостоятельно точность расчета никогда не будет лишним. Сегодня можно легко сделать предварительный расчет у себя дома. При этом вам не нужно прибегать к сложным таблицам расчета стоимости материалов. Если вы используете наш калькулятор онлайн для расчета потолка Армстронг, его комплектующих и монтажных приспособлений, то вам нужно знать всего два параметра: площадь вашего помещения и по возможности его периметр.

Необходимые детали подвесного потолка :

• Плиты потолочные минеральные (карты);
• Подвес для регулировки высоты конструкции;
• Поперечная планка (рейка) – 0,6 м.;
• Поперечная планка (рейка) – 1,2 м.;
• Основная несущая направляющая рейка – 3,7м.;
• Пристенный периметральный угол – 3 м.

Специально для вас был создан калькулятор подвесного потолка амстронг. Выполнив нехитрые манипуляции вы получите всю необходимую информацию. Чтобы узнать нужный результат, необходимо ввести значения площади и периметра потолка. Нажав кнопку рассчитать, вы получите искомую информацию.

Также калькулятор выдаст вам необходимое количество пристенных углов и реек, в том числе и несущих. Калькулятор очень прост и удобен в использовании. За считанные секунды он выдаст все необходимые параметры, что значительно упростит и сократит время на подготовку ремонта/

Инструкция к калькулятору подвесного потолка: Введите длину и ширину  потолка. Нажмите кнопку «рассчитать».

Калькулятор подвесного потолка амстронг – отличное решение для тех, кто заботится о точности и не желает переплачивать за неиспользованный материал. При помощи данного инструмента вы сможете закупиться в том масштабе, который нужен именно вам.

Формулы расчета потолка Армстронг

Для того, чтобы рассчитать подвесной потолок, используем следующие формулы.

Если площадь потолка обозначить «S», число облицовочных плит будет 2, 78 * S.

• Длина направляющих: 0, 23 * S.
• Обрешетка состоит из поперечных и продольных частей с размером 1, 4 * S.
• Уголки рассчитываем: P/3, где P — периметр комнаты.
• Подвесы рассчитываются по формуле: 0, 7 * S.

Редко так получается, что вся площадь потолка разбивается на квадраты одинаковой величины. Многие производители на этот счет советуют обрезать декоративные плиты таким образом, чтобы оставалось примерно половина ширины. Но при должной сноровке лучше градиентно менять размеры плит. Это позволит избежать заметных переходов и даже сделать разницу в размерах практически незаметной.

Если так получилось, что пришлось делать обрезку панелей, то обрезанный ряд нужно располагать вдоль противоположной от двери стены.

Периметральный профиль может крепиться к стене с шагом от 0,3 до 0,6 м. Это зависит от нагрузки со стороны каркаса, осветительных приборов и собственно плит.

Несущие профили относительно коротких стен нужно стараться располагать параллельно. Такой подход обусловлен сокращением количества стыков несущих профилей, что в целом положительно сказывается на прочности каркаса.
