Как крепить металлопрофиль к потолку. Элементы каркаса

Как крепить металлопрофиль к потолку. Элементы каркаса

Составными элементами любого каркаса являются металлические профили, подвесы, соединители, метизы, которые нужно монтировать в определенном порядке. Металлические профили изготавливаются из листового оцинкованного железа методом холодного проката. Конструкция получается достаточно легкой.

Необходимый уровень прочности и устойчивость к деформации под действием нагрузки достигается за счет наличия ребер жесткости. Их количество определяется размерами и технологическим назначением профиля.

Рассмотрим, какие виды профилей могут быть использованы при сборке одноуровневого каркасного подвеса на потолок. Основой подвесной системы являются направляющие элементы:

1. Для создания перегородки разработаны профили ПН (в международной классификации – UW). Весь модельный ряд имеет одинаковую высоту боковины – 40 миллиметров. Они отличаются шириной, имея размеры 50х40 мм, 65х40 мм, 75х40 мм, 100х40 мм, 125х40 и 150х40 миллиметров.
2. Отдельные направляющие ПНП (или UD) разработаны для потолка. Они представлены одним типоразмером с высотой боковой стороны 28 и шириной 27 миллиметров.

Гипсокартонные панели монтируются непосредственно на несущие элементы каркаса:

• Стоечный профиль для простенков ПС (или, как он еще маркируется, CW) имеет высоту 40 мм для производителя Гипрок и 50 – у Knauf. Ширина разных моделей полностью идентична соответствующим по размеру моделям ПН (UW) – 50, 65, 75, 100, 125 и 150 мм.
• Для обустройства подвесных систем используется потолочный профиль для гипсокартона 60х27 мм типа ПП (или, соответственно, CD). Его габариты так же соответствуют ширине элементов типа ПНП (UD).

Для удобства при проведении монтажных работ, качественные профили имеют рифленую поверхность. Это в значительной мере упрощает задачи сверления и вкручивание саморезов – режущим кромкам легче «зацепиться» на такой плоскости. Длина всех перечисленных металлопрофилей стандартная и может составлять 3 или 4 метра. В одноуровневых каркасах для соединения CD профилей, в комплект входят соединители, получившие в народе название «краб». Он имеет крестообразную форму и предназначен для соединения пересекающихся деталей, расположенных на одинаковом уровне. Фиксация соединителя выполняется за счет присутствующих в конструкции защелок. Если нагрузка на узел будет превышать 20 килограмм, или просто для большей надежности, соединение укрепляется саморезами (по 2 на каждом лепестке краба).

При удлинении профилей, в точке их соединения, устанавливается продольный соединитель, который фиксируется саморезами с обеих сторон места стыка. При организации Т-образных сочленений или примыканий CD профилей потолочного каркаса может быть использован крепежный угловой соединитель. В случае, если потолочный профиль не крепится непосредственно на потолке, для его установки применяются прямые подвесы: деталь П-образной формы, верхняя планка которого при помощи пластмассового или анкерного дюбеля фиксируется к поверхности потолка, а к боковинам прикручивается несущий профиль.

Стандартная длина боковой стороны подвеса равна 125 мм. Но можно встретить и изделия, длина которых может колебаться от 40 до 300 мм. Нагрузка на одно такое устройство не должна превышать 40 килограмм. Если длины прямого подвеса не хватает, можно применить анкерный подвес с тягой, размер которой может быть равен 25, 50 или 100 сантиметров. Такой подвес может выдерживать вес до 25 кг.

Для монтажа гипсокартонных панелей на несущие и соединения частей металлоконструкция между собой используются саморезы:

1. TN25 – для крепления гипсокартона. 25 – длина шурупа в миллиметрах. Если по каким-либо причинам такого размера окажется недостаточно, можно взять саморезы длиной 35 или 40 мм.
2. LB9, LB11, LB16 – сверлящие саморезы размером 9, 11, 16 мм соответственно. Они нужны для соединения между собой металлических элементов и деталей каркаса.

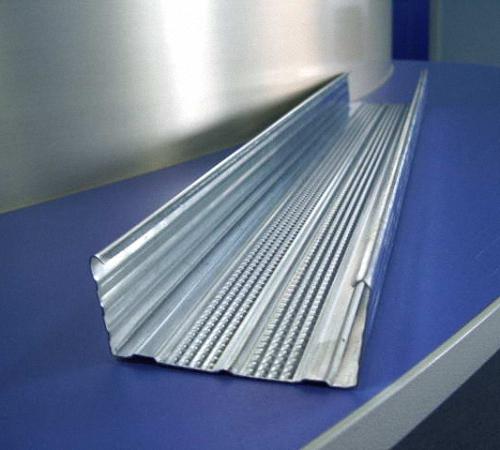

Как крепить профиль для гипсокартона. Особенности крепления металлического профиля

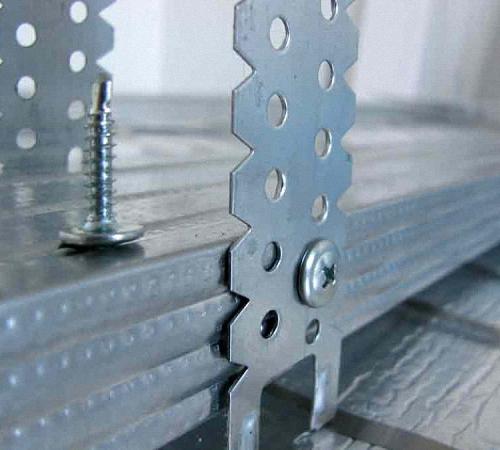

Для фиксации материала используются специальные подвесы, с помощью которых регулируется интервал между стеной и профилем. Таким образом, перед сооружением конструкции не потребуется предварительно выравнивать стены.

Если высота потолка более двух метров, то для установки профилей потребуется 5 подвесов, прикрепленных на потолке или на стене. С их помощью производится регулировка ровности всей конструкции.

Учтите, что основа металлической каркасной конструкции - профиль направляющего типа. Он фиксируется с помощью дюбелей и саморезов. Среднее расстояние между отверстиями составляет 200 мм. Таким образом, конструкция будет надежно прикреплена к стене.

Некоторые виды профилей уже имеют заранее просверленные отверстия, для новичков лучше выбрать именно такие материалы.

Для того, чтобы облегчить процедуру монтажа профиля под гипсокартон, предлагаем ознакомиться с полезными советами по проведению данного процесса:

1. На широкой стенке профиля с легкостью поместятся два гипсокартонных листа, но учтите, что каждый из них должен располагаться на нем равномерно.

Совет: Просчитайте установку вертикальных стоек таким образом, чтобы интервал между ними составлял на шесть сантиметров меньше, значения половины гипсокартона по ширине.

2. Шурупы устанавливаются в непосредственной близости со стенкой, для обеспечения более надежного крепления.

3. Забивайте саморезы исключительно под прямым углом, в противном случае, выкрутите саморез и установите его заново.

4. Все шляпки саморезов утапливаются на 0,5 мм в профиле.

5. Вертикальные стойки имеют специальное место для установки коммуникаций инженерного направления. Хотя в большинстве случаев, провода и трубы проходят непосредственно под гипсокартоном.

6. При отделке частного дома, следует позаботиться о наличии дополнительной тепло- и звукоизоляции.

7. При покупке профилей и направляющих под гипокартон следует увеличить необходимое количеств материалов на 10%, для компенсации различного рода срезов и технических моментов.

Источник: https://armstrong-dlya-potolkov.aystroika.info/novosti/kreplenie-potolochnyh-profiley-dlya-gipsokartona-k-potolku-montazh-potolochnogo-karkasa

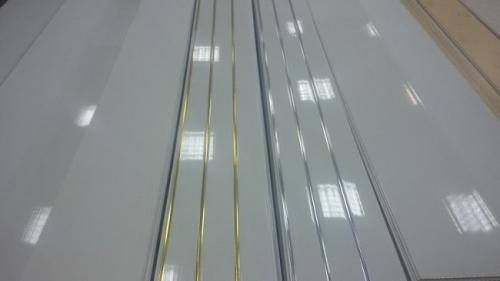

Как крепить к потолку. Выбор панелей на потолок

Для отделки потолка в большинстве случаев используют светлый однотонный пластик, например, белый или близкий по цвету. Что касается фактуры, доступны матовые или глянцевые варианты, а также панели с вставками, имитирующими металлический блеск.

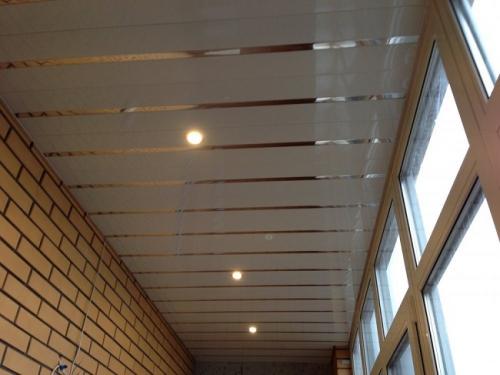

Обшивать потолок наиболее целесообразно глянцевым пластиком. Блестящая поверхность визуально делает помещение несколько выше, просторнее и благодаря отражающим свойствам – светлее, что позволяет устанавливать менее мощные светильники или использовать меньшее их количество.

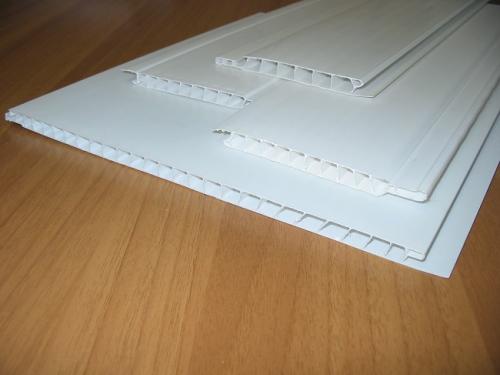

Помимо цвета и фактуры ПВХ профиль условно разделяют на потолочный и стеновой. Потолочный отличается меньшей толщиной поверхностных слоев и панели в целом. Он не такой прочный, но и весит меньше, что положительно сказывается на несущей конструкции. Стеновой пластик вполне пригоден для обшивки потолка, однако это нецелесообразно, так как стоит он дороже, а от его механической прочности на данном участке толку мало.

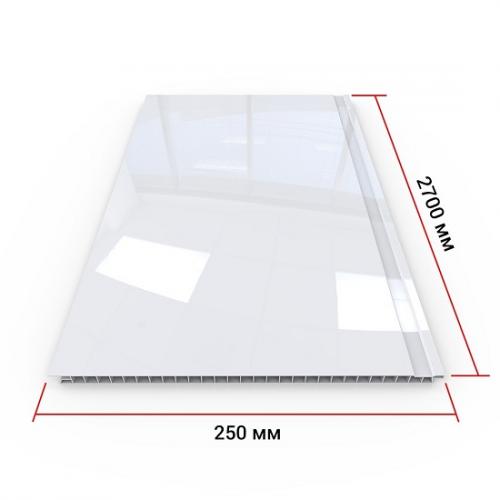

Достаточно распространены панели, внешне напоминающие вагонку. Их ширина, как правило, невелика (100 -120 мм), а срез профиля соответствует деревянным образцам. Из-за этого поверхность, обшитую таким материалом, еще называют реечной (по причине внешнего сходства).

Снизу — обычная панель, сверху — ПВХ вагонка

На потолке чаще используют бесшовный профиль. Это в большинстве своем широкие панели (200-250 мм), монтажный стык между которыми практически не заметен, что в результате позволяет добиться сплошной гладкой плоскости.

ПВХ панели крепят либо на предварительно собранный каркас ( обрешетку ), либо непосредственно на черновой потолок.

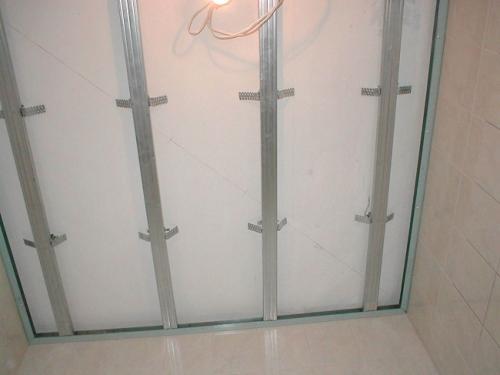

Обрешетка из металлопрофиля

Первый вариант более предпочтителен – он проще, и в результате отделка получается качественнее. К тому же при монтаже без каркаса достаточно затруднительно использовать врезные светильники и прокладывать коммуникации.

В целом, установка обрешетки и пластиковых панелей достаточно проста – не требует высокой квалификации строителя, серьезных профессиональных навыков или специального оборудования.

Технология монтажа гипсокартона на потолок. Последовательность отделочных работ

Монтаж потолка следует производить в ходе отделочных работ – до того, как будет создано чистовое напольное покрытие. При этом следует соблюдать сухой или нормальный режим влажности в помещении. Температура окружающего воздуха во время монтажных работ не должна быть ниже +10°С.

Итак, если решение о создании подобного отделочного решения вами уже принято, то можно сразу переходить к делу.

Как бы вам ни хотелось завоевать «лавры победителя» самостоятельно, трудолюбивый помощник в подобном строительстве никогда не окажется лишним.

vetalt

Участник FORUMHOUSE

Есть масса приспособлений для установки ГКЛ в одиночку, но все они имеют минус: затраты времени и большие усилия, возлагаемые на линию позвоночника шеи и головы. Правильно будет для монтажа ЦЕЛЫХ листов пригласить человека. Главное – наживить листы плотно, а уж потом (без помощника) можно будет закручивать саморезы как положено. Разрезанные куски ГКЛ вполне можно смонтировать и самому.

Кстати, как считают многие практикующие мастера, вспомогательную конструкцию для крепления гипсокартонных листов можно быстро соорудить самостоятельно. Она может быть в виде П- или Т-образных деревянных подставок (впрочем, для этих целей придумано множество разнообразных по своей конструкции сооружений). Но такой способ считается довольно трудоемким и прибегать к нему целесообразно лишь тогда, когда нет другого выхода.

Независимо от количества уровней у будущего потолка, процесс его создания можно разделить на несколько этапов:

• разработка проекта;
• создание разметки;
• обустройство каркаса;
• монтаж электрической проводки и укладка утеплителя;
• монтаж гипсокартона на подготовленный каркас;
• малярные работы.

Для начала опишем самостоятельное строительство простейшего гипсокартонного потолка.

Крепление направляющего профиля к стене. Этап №1 – крепление направляющих элементов к поверхности

Монтаж направляющих всего производится в первую очередь, о правильности проведения работ зависит конечный результат, чтобы стена была ровной не обходимо делать все аккуратно и точно. Для начала разберемся, какие при этом используются материалы и инструмент:

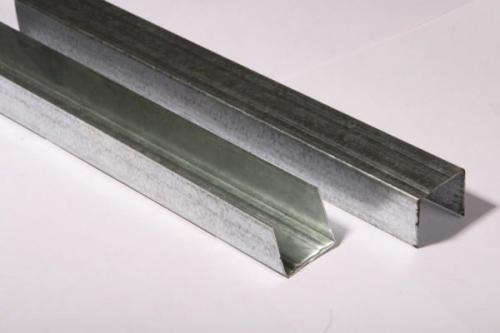

• Направляющий профиль – именно его мы и будем крепить, он располагается по всему периметру стены или потолка. Его размер зависит от параметров основного профиля, самые распространенные размеры следующие: 28х27, 50х40, 75х40 и 100х40, стандартная длина 3 метра, но есть варианты и на 4 метра. Цена стандартных изделий в зависимости от размера и толщины используемого металла может варьироваться от 100 до 250 рублей;

Направляющий профиль должен быть изготовлен из металла не тоньше 0,5 мм

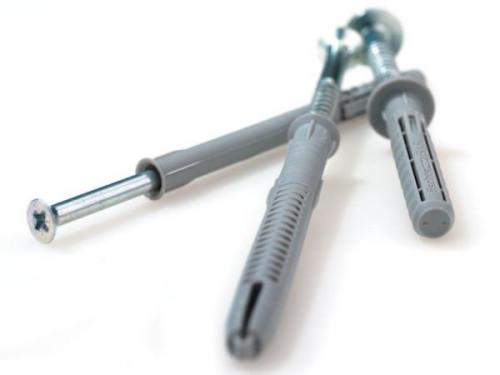

• Для крепления профиля к поверхностям используются дюбеля быстрого монтажа диаметром 6 мм и длиной от 40 до 60 мм. Они располагаются с шагом в 50 см, исходя из этого, и производятся расчетные работы. Если закрепляться нужно к деревянным поверхностям, то вместо дюбелей используются саморезы длиной 30 мм и более;

Чем прочнее основание, тем короче нужны дюбеля

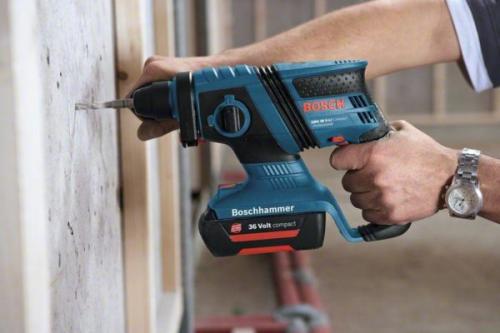

• Что касается инструмента, то для проделывания отверстий в бетоне необходим перфоратор, инструмент необязательно покупать, его можно взять и напрокат. Также не забывайте и об оснастке – бурах по бетону диаметром 6 мм, их длина зависит от того, какие дюбеля будут использоваться. Если надо делать много отверстий, то лучше иметь под рукой несколько буров, так как они изнашиваются, да и вы можете попасть в арматуру и повредить победитовую насадку;

Буры для перфоратора имеют специальный SDS-хвостовик

• Для крепления дюбелей нам необходим самый обычный молоток, в комплекте идут забивные шурупы, которые не нужно закручивать. Это упрощает и ускоряет рабочий процесс;
• Чтобы разметить поверхности перед монтажными работами, необходим измерительный инструмент, можно использовать строительный уровень, на вертикали, на мой взгляд, гораздо проще использовать отвес. Также вам не обойтись без карандаша или фломастера. С их помощью наносится разметка;

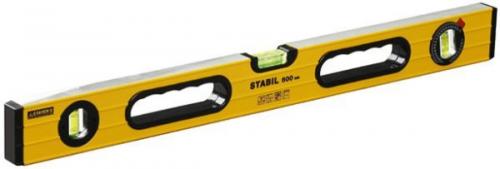

Уровень – непременный атрибут работ по монтажу каркаса

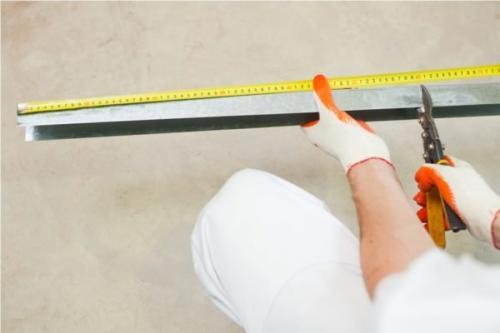

• Резка профиля производится разными приспособлениями, но я всегда рекомендую использовать самое простое из них – обычные ножницы по металлу . Лучше подобрать более современный вариант с возвратной пружиной и изогнутой ручкой для удобства работы. Обратите внимание, что есть инструмент и под правую и под левую руку, поэтому если вы левша, то ищите специальный вариант.

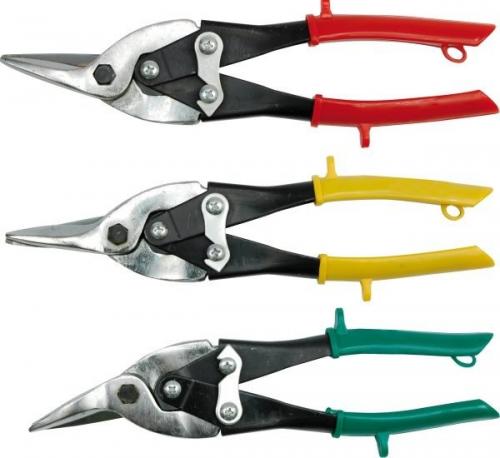

Ножницы могут быть прямыми, под левую и под правую руку

Разберемся, как правильно крепить профиль под гипсокартон:

• В первую очередь нужно сделать разметку поверхности, по периметру надо провести линию, которая будет ориентиром для нашей конструкции. Если вы делаете потолок, то очень удобно использовать лазерный уровень, он просто выставляется в требуемом положении, и вам нужно отчертить линию по периметру комнаты. Если инструмент обычный, то придется делать все с помощью обычного строительного уровня;

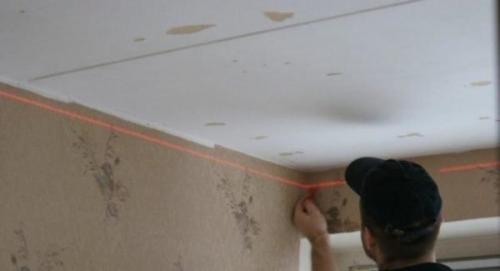

С лазерным уровнем разметка пройдет за считанные минуты

• Затем производятся замеры, и при необходимости профиль нарезается на куски нужного вам размера. Тут все просто: на элементе наносятся метки, по которым вначале прорезаются боковые стенки, потом профиль перегибается и дорезается до конца. Все очень просто и в тоже время точно и быстро;

Резать профиль очень легко

• Профиль прикладывается к поверхности и размечаются точки расположения дюбелей, после этого профиль убирается и производится сверление отверстий. Работа несложная, главное делать это не ночью, так как шума будет много. Сверлиться надо на глубину на 5 мм больше длины дюбеля, как ориентир можете наклеить изоленту или скотч на бур в нужном месте, чтобы контролировать работу, не отвлекаясь;

Отверстия сверлятся по меткам

• Профиль приставляется к стене или другой поверхности, после чего вставляется дюбель. Его нужно расположить так, чтобы пластиковая пробка полностью вошла в отверстие, чаще всего это можно сделать и вручную;

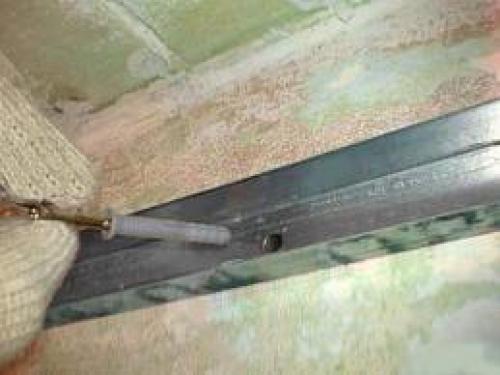

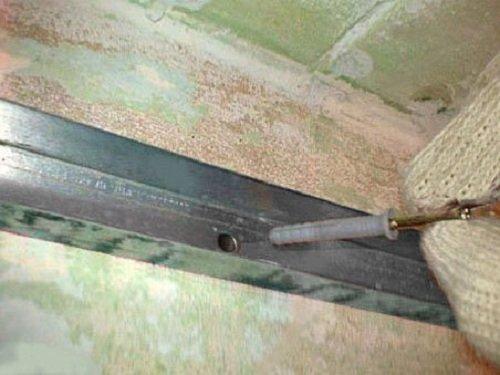

Дюбель вставляется по самую шляпку

• Шуруп просто забивается в дюбель, закручивать его не нужно, он и так будет держаться отлично. Работа производится с помощью молотка;
• Часто возникает вопрос, как крепить профиль для гипсокартона в углу? Тут есть два варианта, первый таков: в нужном месте стенки профиля прорезаются и перегибаются под углом 90 градусов. Второй предполагает просто совмещение элементов в углу, после чего они фиксируются дюбелями с обеих сторон, между собой профиль стягивается саморезами;

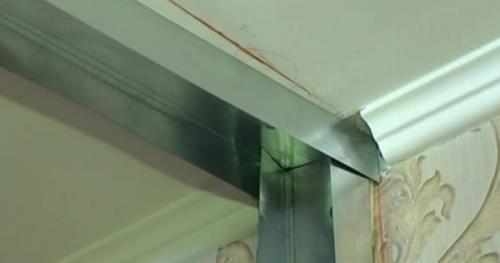

Угловое соединение должно быть надежным

• Когда все пристенные элементы закреплены, можно переходить к следующему этапу. А там уже будут использоваться другие технологии.

Как крепить профиль к бетону. Монтаж металлопрофиля

Перед началом работы требуется четко представлять картину будущего строительства. Это необходимо чтобы правильно совершить выбор материалов и вспомогательных элементов. Вычислить расход гипса, просчитать необходимые саморезы, определить количество профилей — вот главная задача при просчете проекта строительства.

Подготовительные работы перед началом создания металлического каркаса не требуются. Схема крепления нивелирует все неровности стены, и они не будут влиять на итоговую поверхность. Итак, как крепить профиль к стене? Самому выполнить эту задачу не так уж и сложно. Рассмотрим этот вопрос на примере создания обрешетки под облицовку гипсокартоном с его последующим применением.

Инструменты и материалы для монтажа гипсокартонного короба

Сперва нужно подобрать все необходимые инструменты и материалы:

• уровень;
• карандаш;
• рулетку;
• болгарку или ножницы по металлу;
• шуруповерт;
• саморезы;
• набор отверток;
• отвес;
• гипсокартон;
• шпаклевку;
• набор шпателей.

Крепление профиля к стене
Монтаж профиля под гипсокартон своими руками следует начинать с замеров стены и выбора ширины шага, т.е. создать принципиальную схему будущей конструкции. Первый профиль крепится в углу, тщательно вымеряется и выверяется с помощью отвеса и уровня. Само крепление металлопрофиля происходит на саморезы через П-образные элементы. После закрепления первого профиля на расстоянии выбранного шага производится установка второго, принцип действия аналогичный, единственной особенностью является необходимость сверки с первым. Иначе при несоблюдении этих мер стена может получиться кривой или заваленной в одну из сторон. Фигурные элементы облицовки стены (полочки, закругления углов и т. д.) должны также быть четко сверены с остальной конструкцией.

Монтаж профиля под гипсокартон своими руками нужно непосредственно начинать с прикручивания листов гипса к каркасу. Для этого используются саморезы по металлу, которые фиксируют лист непосредственно на профиле, с помощью шуруповерта. Следующим шагом является процесс шпаклевки швов и стыков. Это необходимо для завершения и окончательного выравнивания стены. Поверхность должна окончательно просохнуть, и после этого она готова к дальнейшему использованию. К примеру, по укладке плитки или нанесению декоративной штукатурки вариантов может быть великое множество.

Каркас для перегородки из гипсокартона

В современных реалиях очень актуальным является вопрос утепления помещения. Цены на использование энергии растут, что вынуждает простых граждан утеплять свое жилье. Создание гипсокартонных конструкций поможет и в этом вопросе, т.к. пустоты, образованные между гипсокартоном и стеной, можно заполнить любым видом утеплителя. Выполнением этих действий решить сразу два насущных вопроса: преобразить внешний вид комнаты или фасада и утеплить его. Выполненный каркас, готовый под облицовку, показан на фото.

Источник: https://domastroevo.ru/novosti/kreplenie-profilya-k-potolku-kreplenie-potolochnyh-profiley

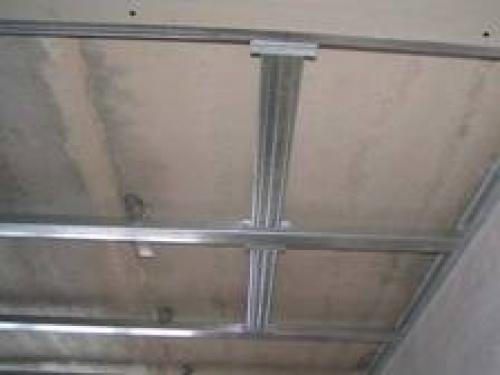

Направляющие на потолке. Как крепить профиль к потолку: виды профилей, инструмент для монтажа, оценка рабочей поверхности, выбор элементов крепежа и крепление

Подвесные потолочные системы занимают лидирующие позиции в качестве выбора самых оптимальных решений для ремонта помещений. Любая технология монтажа подвесного потолка подразумевает монтаж каркаса системы, к которому будет крепиться потолочная конструкция (она может быть выполнена из самых разнообразных материалов). Сегодня мы расскажем о том, как правильно выполнить крепление профиля к потолочной поверхности.

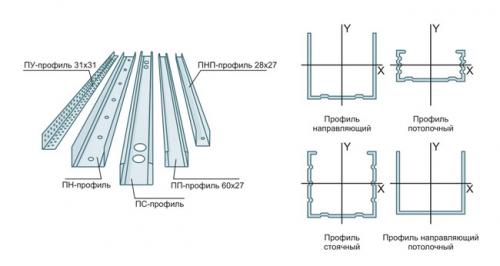

Основные виды профилей

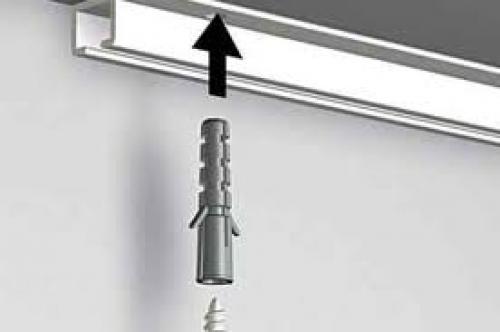

Крепление потолочного аллюминиевого профиля

От того, насколько правильно сделан каркас,  зависит надежность всей потолочной системы.

Любая технология монтажа подвесных потолков предполагает применение специальных монтажных профилей разных видов:

1. Профиля потолочные.
2. Профиля стеновые.
3. Профиля стоечные.
4. Профиля направляющие

Виды профилей

Большинство производителей профилей выпускают продукцию, максимальная длина корой составляет 4 метра.

Небольшой совет: при необходимости профилей большей длины нужно связываться с компанией-производителем. Как правило, сегодня практикуется производство профилей с нестандартными размерами по индивидуальным заказам.

Шаг первый – подготовительные работы

Первостепенная задача при монтаже подвесного потолка – подготовительные работы.

В том числе:

1. Выбор инструмента для монтажа подвесной системы (в том числе и для крепления профилей).
2. Оценку рабочей поверхности (рассчитать площадь потолка, высоту в помещении, необходимое количество материалов).
3. Выбор элементов крепежа.

Инструмент для монтажа профилей

Для того чтобы максимально точно определить месторасположение профилей, специалисту понадобятся следующие материалы и инструменты:

• перфоратор; ножницы по металлу;
• специальный нож или рубанок;
• шуруповерт;
•  строительный уровень;
• рулетка;
• трассер;
• угольник;
• карандаш.

Оценка рабочей поверхности

Предварительный осмотр рабочей поверхности позволяет определиться с выбором всех необходимых элементов крепежа. Например, в помещениях с нестандартными формами потолка потребуется применение специальных крепежных профилей.

Выбор элементов крепежа

Выбор крепежных элементов зависит от того, из какого материала выполнен потолок и стены. Так, для каменной поверхности (кирпичной, бетонной и т.д.) понадобятся дюбеля – специальные крепежные элементы.

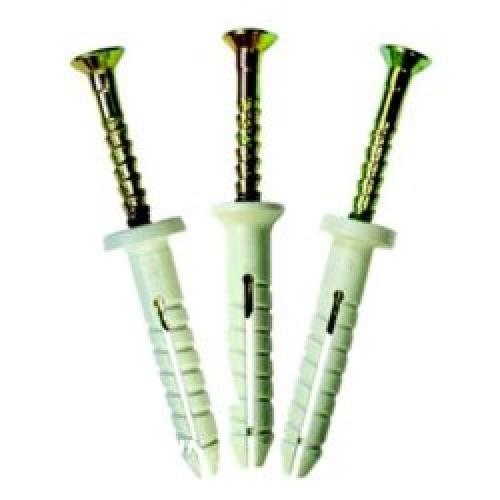

Крепежные дюбеля

Совет: для крепления на каменной поверхности вполне подойдут дюбеля с диаметром 6 мм, длиной 40 мм. Для крепления на поверхностях с небольшой плотностью (например, из силикатных блоков)  понадобятся дюбеля больших размеров (диаметром 8 мм, длиной 80 мм). На деревянные поверхности профиля можно крепить саморезами.

Шаг второй – подготовка рабочей поверхности

На данном этапе необходимо:

1. Измерить все параметры базовой поверхности для установки подвесной потолочной конструкции.
2. Произвести разметку потолка для монтажа крепежного подвеса.

Разметка поверхности позволяет не только правильно закрепить всю систему, но еще и определиться с высотой потолка в помещении. Так, в помещении с невысокими потолками увеличить высоту позволяет крепление потолочных профилей непосредственно к потолку.

Важно помнить:  высота потолочного профиля должна перекрывать высоту профиля светильников. Если высота профиля светильника больше, то придется от потолка отступать некоторое расстояние. Наличие точечных светильников предполагает «опускание» потолка на 7 см ниже.

Разметка потолка позволяет определить его самую низкую точку – это и будет высота нашего потолка.  Затем делаем метки простым карандашом вдоль всей длины потолка на расстоянии 40 см. Затем с шагом 50 см делаем перпендикулярные метки – получается шахматное расположение меток для крепления подвесов.

Расположение на потолке меток

Шаг третий – крепление профилей

После того, как устанавливаемые профили для подвесного потолка выровняли с помощью лазера или строительного уровня, их можно крепить по всему периметру потолка один к одному.

Крепление профиля

Особую сложность составляет крепление угловой стыковки профилей между собой. Несмотря на то, что внешне стыковка профилей напоминает стыковку плинтусов, отличие все же имеется.

Небольшой совет: для того, чтобы правильно оформить угловую стыковку, необходимо отмерить 0,5 см от высоты основания профиля (в том месте, где находится замок) и обрезать профиль вверх под углом 45 градусов.

Разрезание крепежного профиля можно осуществлять с помощью:

• ножовки по металлу;
• циркулярной пилы для металла;
• профиль ПВХ можно резать ножом.

Переходим к креплению данного профиля по всему периметру стены, строго контролируя его положение по уровню.

Оптимальный шаг крепежа для поверхностей:

• из кирпича, бетона и гипсокартона – 8 см;
• из кафеля, металла – 12 см.

Поперечный каркас для гипсокартона. Как соединять профили для гипсокартона на потолке

Гипсокартонные подвесные конструкции – один из самых популярных способов оформления потолка. Такие конструкции скрывают все неровности на потолке и позволяют отлично зонировать пространство, с помощью гипсокартонных ступенек и точечного освещения.

Давайте рассмотрим основные позиции сборки каркаса под гипсокартон:

1. Первым делом, с помощью водного или лазерного уровня, необходимо определить место, в котором потолок находится на максимально низком уровне. Важно правильно выставить уровень, в противном случае новый потолок будет неровным, и вам придется переделывать все проведенные работы.
2. Теперь необходимо рассчитать расстояние от потолка-основы до новой гипсокартонной конструкции, для этого вам необходимо знать высоту элементов точечного освещения (если оно предполагается).
3. Когда основные расчеты произведены, отмечаем на стене линию отбивочным шнуром, отмерив от потолка расстояние равное высоте гипсокартонного каркаса.
4. С помощью саморезов крепите на этом уровне пристеночный направляющий профиль.
5. Сделайте разметку для потолочных профилей с помощью отбивочного шнура на квадраты с периметром 60 см.
6. В точках, где вы планируете установить освещение или какие-либо другие коммуникации, прикрепите траверсы.
7. Прямые подвесы сгибаете буквой П и размещаете на потолке в местах пересечения линий, которые вы обозначили ранее.
8. В гнутые подвесы вставляются и крепятся саморезами направляющие профиля на уровне пристеночного направляющего профиля.
9. Нарежьте с помощью ножниц для металла профиля на необходимые отрезки для их поперечной установки.
10. Затем направляющие профиля соедините саморезами с поперечными профилями с примерным шагом 60 см.
11. Место пересечения направляющих и поперечных профилей укрепляется крабами.
