Подвесной потолок с двухуровневым каркасом. Монтаж профилей подвесов – силовой конструкции для крепления гипсокартона
В нашем случае крепим в центре листы гипсокартона которые будут уже фактически потолком, с помощью подвесов уголков , крестов, профиля делаем скелет на который будет закреплен гипсокартон.
Следуя этим правилам производим монтаж профиля. В местах где по периметру гипсокартон будет идти перпендикулярно поверхности потолка сверху вниз прикручиваем П образный профиль ножками вниз.
В паз профиля вставляем и крепим понижающие ставки, после этого к ним крепим такой же П образный профиль так же по периметру как и профиль на потолке. При этом ножки буквы П профиля должны идти к стенке, а в местах крепления с понижающей вставкой стенка профиля прорезана до верхней полки буквы П и вывернута к верху, именно за эту стенку и крепится нижний профиль.
Далее по периметру стены крепим П образный профиль ножками от стены.
Устанавливаем направляющие нижнего уровня для гипсокартона. Расстояние между двумя направляющими должно быть порядка 40-60 см.
При монтаже скелета оставляем пространство для возможности в дальнейшем установить в проеме струны для штор или карниз.
Далее делаем художественное закругление в углах.
Для этого можно использовать ножницы, прорезаем через равные промежутки порядка 5 см ножки буквы П до верхней полки после, чего наш профиль легко гнется. Вообще если говорить о резке профиля, то иногда резать удобнее болгаркой, в этом есть свой плюс, болгарка режет стенки ровнее, ее не ведет как ножницы по металлу, особенно если они тупые.
Кроме того стенки не гнутся, единственный минус это зависимость от электричества, габариты болгарки не всегда могут подойти для резки в необходимом месте и обязательное использование очков для безопасности Ваших глаз.
Смотрим еще раз на жесткость конструкции и при необходимости – лучше подстраховаться, закрепляем нижнею сетку из профиля на дополнительные подвесы.
Крепим листы гипсокартона на нижний уровень потолка.
Прорезаем отверстия для светильников. Отверстия можно вырезать цилиндрической резьбой, на подобии той , что используется для сверловки отверстий под дверные ручки – замки.
Закрепляем гипсокартон на боковых направляющих идущих от потолка и так же прорезаем отверстия под светильники.

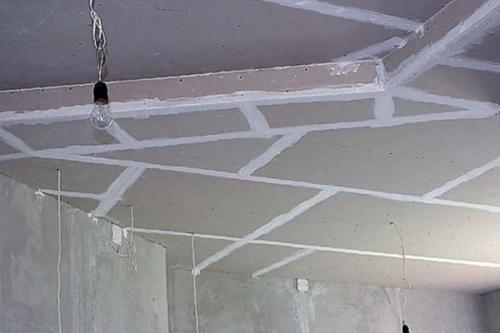

Закрепляем уголки по перпендикулярному стыку нижнего потолка и внутренней вертикальной стенке гипсокартона потолка. Шпатлюем все стыки.
Даем просохнуть шпатлевке и красим потолок белой грунтовкой. Вместо грунтовки можно тонким слоем нанести шпатлевку по всей поверхности потолка. Данная операция во первых необходима для улучшения адгезии между краской и потолком, во вторых белый грунт не даст оттенка при покраске.
После покраски потолка вставляем светильники в их заранее подготовленные места.
Натягиваем струны для будущих штор
В принципе это и все что требуется для того чтобы выполнить монтаж потолка из гипсокартона своими руками.
Монтаж двухуровневого потолка из гипсокартона своими руками
Подвесные двухуровневые потолки из гипсокартона с точки зрения проектирования и строительства, обладают двумя положительными качествами.
Технология монтажа гипсокартона на потолок. Разметка и сборка каркаса
Итак, сначала находится самая нижняя точка у существующего потолка и от нее на стене ставится отметка на необходимое расстояние. Тут все зависит от того, есть ли проводка, раскиданная на потолке, какие будут светильники или люстра и т.п.
Далее, ориентируясь на эту метку, с помощью лазерного (реже - гидро) уровня наносится разметка на все стены.
По разметке к стенами прикручиваются направляющие профили (ПН) 27х28 мм. (любой толщины). Далее в противоположные ПН вставляются заранее подготовленные по длине профили потолочные (ПП) 60х27 мм. (толщиной лучше от 0,5 мм). Если ПП необходимо нарастить, то для соединения двух профилей используются удлинитель профиля.
Удлинитель потолочного профиля. Фото с Яндекс.Картинки
Удлинитель потолочного профиля. Фото с Яндекс.Картинки
При монтаже обрешетки для потолка из гипсокартона ПП размещаются двумя способами.
1) Через 40 см. от стены, с которой начнется подшивка листов гипсокартона. Между выставленными ПП в этом случае не делается поперечных перемычек, за исключением мест стыковки листов ГКЛ.
2) Через 60 см. В этом случае между ПП ставятся перемычки из него же, на расстояние 40-50 см. друг от друга. Удобнее - через 50 см., чтобы было кратно длине стандартного листа гипсокартона, равной 2,5 - 3,0 м. Крепятся перемычки с помощью соединителей-крабов.
Соединитель потолочных профилей - краб. Фото с Яндекс.Картинки
Соединитель потолочных профилей - краб. Фото с Яндекс.Картинки
Наиболее быстрый способ - первый, но чаще всего применяют второй. Вот пример каркаса, собранного по второму способу.
В обоих случаях ПП крепятся к потолку с помощью прямых подвесов через каждые 50-60 см.
Как я уже написал выше, статья - про подшивной потолок из гипсокартона. А вот чисто подвесной потолок монтировать лучше на подвесы-нониусы и двухуровневые соединители профилей.
Двухуровневый соединитель потолочных профилей. Фото с Яндекс.Картинки
Двухуровневый соединитель потолочных профилей. Фото с Яндекс.Картинки
Либо на анкерные подвесы (подвесы с зажимом) с использованием двухуровневых соединителей или без них.
Возвращаемся к теме подшивных потолков из гипсокартона своими руками .
Двухуровневый каркас для гипсокартона. Общая характеристика и подбор материала

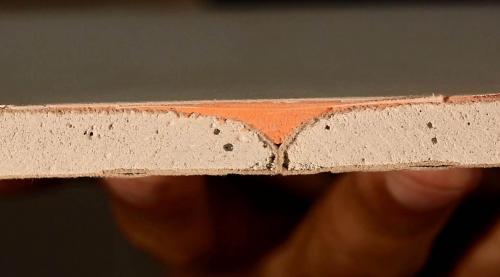

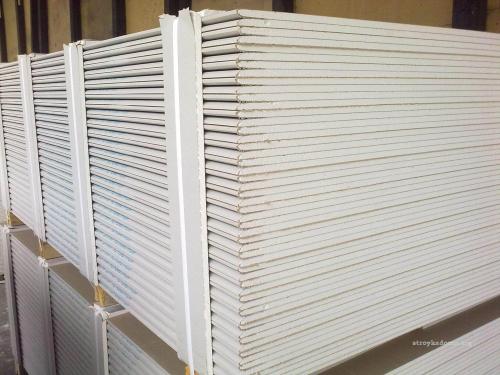

Гипсокартон - спрессованное гипсовое полотно, оформленное в лист и обернутое облицовочным картоном.
Он успешно применяется в строительстве и отделке уже более 100 лет, хотя на пик популярности вышел только сегодня. Причина столь запоздалого обращения к очень удобному и недорогому отделочному материалу лежит на поверхности: активное развитие всей отрасли - и как следствие этого отличное предложение на рынке, позволяющее подобрать гипсокартонные листы необходимых характеристик и цветовых решений.
- "дышащий" материал;
- экологически безопасен;
- не относится к горючим;
- поддерживает нормальный для человека уровень влажности в помещении.
Главный недостаток гипсокартонных листов - достаточно слабая влагостойкость . Причем в продаже присутствуют листы гкл с "прокаченным" показателем влагостойкости - они идут, как правило, в зеленом либо голубом цвете - но даже в таком случае гипсокартон не рекомендуется к использованию на открытом воздухе. К тому же, он боится минусовых температур и отличается хрупкостью.
Спектр использования гипсокартона широк, но потолки занимают в нем ключевое место.

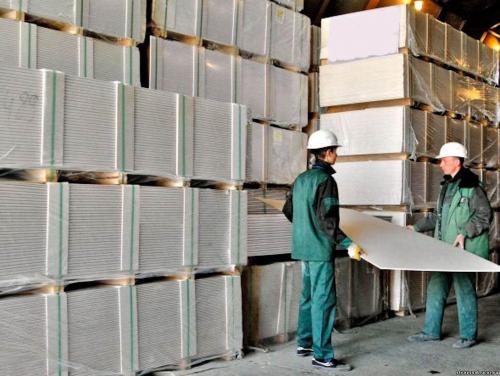

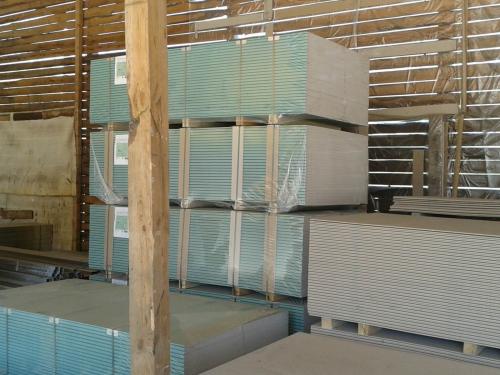

Купить нужный материал для того, чтобы сделать двухуровневый потолок из гипсокартона своими руками, только на словах кажется элементарным делом. Сперва нужно выяснить, какой из существующих его видов лучше всего подходит конкретно для вашего ремонта. Определяется это функциональным назначением помещения:
- какой в нем уровень влажности;
- насколько велик уровень пожарной опасности;
- периодичность возникновения температурных перепадов;
- нижний и верхний температурный порог.
Как выбрать гипсокартонные листы правильно для того, чтобы сделать двухуровневый потолок из гипсокартона своими руками, вам подскажет наша таблица, в которой напротив каждого типа гипсокартона дана рекомендация по условиям использования.
| Тип гипсокартона | Цвет | Назначение |
| Влагостойкий ГКЛВ | Зеленый | Для внутренней отделки в помещениях с сухим, нормальным, влажным и мокрым режимами влажности |

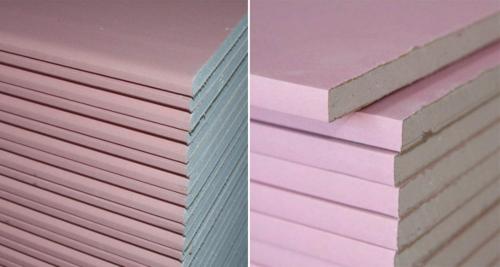

| С увеличенной сопротивляемостью воздействию открытого огня ГКЛО | Серый/Розовый | Для внутренней отделки в пожароопасных помещениях |
| Влагостойкий с увеличенной сопротивляемостью открытого пламени ГКЛВО | Зеленый | Для внутренней отделки в пожароопасных помещениях с повышенной влажностью |
Также при подборе материала для монтажа двухуровневого потолка обращайте внимание на следующие моменты:
- габариты (чаще всего 250 см в длину и 120 см в ширину);

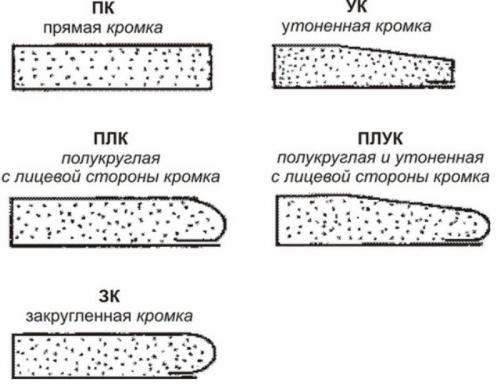

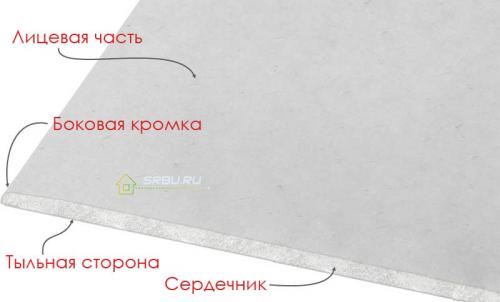

- тип боковой кромки (прямая, утоненная, полукруглая, закругленная);
- толщина листа (не более 9,5 мм).
Указанные размеры являются стандартными, но всегда можно заказать изготовление листов под заказ. В таком случае придется подождать, зато выполнять монтаж двухуровневого потолка будет куда удобнее и легче. Что же касается выбора типа боковой кромки , то опять по чисто практическим соображениям выбор полукруглой или утоненной кромки выглядит оптимальным: меньше нужно тратить времени на пост-обработку.
Подвесной потолок каркас. Комплектующие – профили
Конструкция каркаса включает в себя профили, соединители и крепежи. В этой части статьи рассказывается о металлических профилях, об их типоразмерах и о том, каким именно образом элементы применяют при создании подвесного потолка.
Важно! Для помещений с высокой влажностью, таких как ванная комната, туалет или кухня, необходимо использовать оцинкованный профиль, так как он более стойкий к коррозии. Потолок с таким каркасом прослужит намного дольше, небольшая переплата за его элементы вполне обоснована и разумна.
В общем виде профиль представляет собой длинное изделие из металлического листа, покрытого цинком. Сечение и размер профилей зависят от того, какие задачи он выполняет в конструкции каркаса.

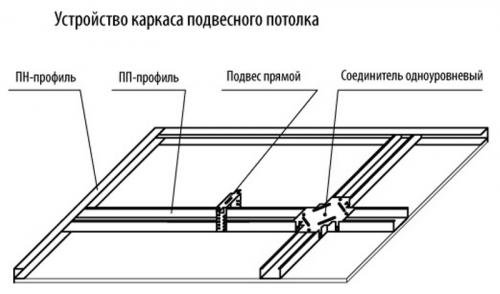

Устройство каркаса подвесного потолка

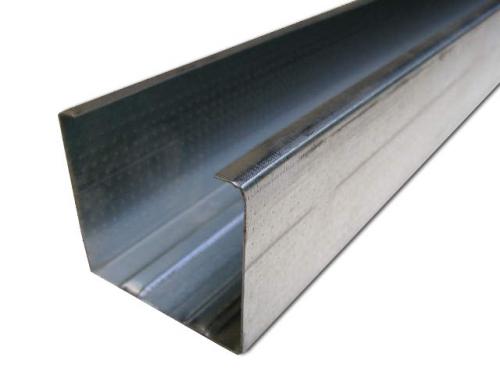

- Профиль потолочный , сокращенно ПП (в западной классификации CD). Сечение П-образное, с шириной 60 и высотой 27 мм. «Полка» профиля имеет продольные канавки, дающие элементу дополнительную жесткость и прочность. Основной элемент каркаса для подвесного потолка, именно к ПП-профилю непосредственно крепятся листы гипсокартона.
Профиль потолочный CD 60х27 для гипсокартона

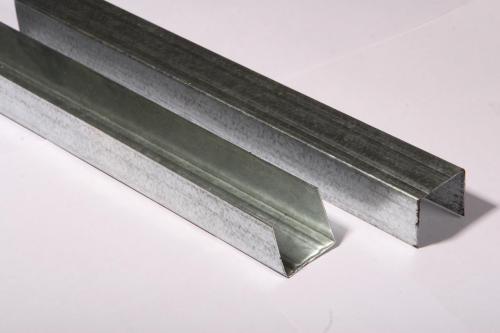

- Профиль направляющий потолочный , сокращенно ПНП (в западной классификации UD). Имеет схожее сечение, но другие размеры – высота 28 мм, ширина 27 мм. Крепится к стенам по периметру комнаты под потолком, играет роль направляющей для ПП-профилей. Имеет готовые отверстия для крепежа.
Профиль направляющий потолочный (ПНП)

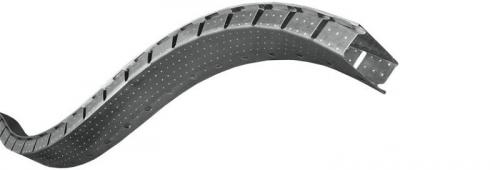

- Профиль арочный , сокращенно ПА. Используется при создании каркаса криволинейной формы, например, волнообразной. Очень часто используется при создании многоярусного потолка из гипсокартона. Высота профиля – 60 мм, ширина 27 мм. Не имеет продольных ребер жесткости, изображение ПА приведено ниже.
Профиль арочный (ПА)
- Угловой профиль ПУ – небольшие элементы профиля с множеством отверстий, служат для увеличения прочности углов и точного выдерживания их параметров.
