Крепление армстронга к потолку. Особенности конструкционного устройства

Крепление армстронга к потолку. Особенности конструкционного устройства

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

• целые или перфорированные листы металла;
• дерево;
• пластик;
• зеркало;
• стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для монтажа подвесного потолка типа Армстронг часто задействуют мягкие органические плиточные элементы. В их составе имеется вторичное целлюлозное сырье, поэтому они полностью безопасны, немного весят и при необходимости режутся легко.

Для сооружения каркаса и его отделки потребуются:

1. Плитка потолочная, имеющая параметры 60х60 сантиметров.
2. Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с помощью стандартных крепежных изделий или отрезают лишнюю часть.
3. Профиль поперечный Т-образный длиной 60 сантиметров.
4. Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.
5. Подвес потолочный с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок - к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
6. Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
7. Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
8. Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Потолок армстронг комплектующие. Что представляет собой типичная подвесная конструкция

Принципиально модульная подвесная конструкция Армстронг представляет собой ячеистый каркас, в котором декоративные плиты не подшиваются снизу, а закладываются в ячейки на полки профиля. Каркас крепится к основанию через подвесы.

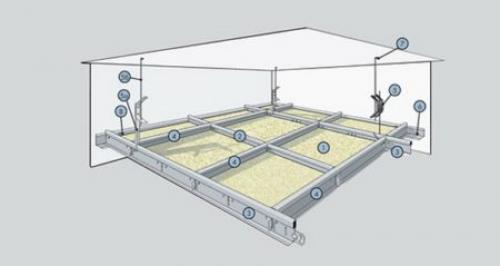

Основные комплектующие, из которых собирается подвесной потолок Армстронг, показаны на фото ниже:

Принципиальная схема подвесного каркаса Армстронг

1. Стандартная потолочная плита размером 600 х 600 мм.
2. Короткая поперечная рейка 0,6 м. Соединяет продольные планки 1,2 м и формирует ячейки.
3. Основная несущая Т-образная рейка, которая ложится на пристеночный уголок. Стандартная длина – 3,7 м. Укладывается с шагом 1,2 м.
4. Длинная поперечина, соединяющая несущие планки. Стандартная длина – 1,2 м.
5. Зажимная скоба (бабочка) подвеса.

5а. Тяга с крючком.

5б. Тяга с верхним ушком под дюбель.

1. Угловой профиль. Горизонтальная полка 24 мм, вертикальная – 19 мм. Стандартная длина – 3 м.
2. Крепежный дюбель.
3. Места крепления Г-образного профиля к стене.

Система подвесного потолка Армстронг условно делится на три вида:

• Видимая. Нижняя перемычка направляющей рейки видна.
• Скрытая. Плита укладываются таким способом, что нижняя перемычка рейки не видна.
• Дизайнерская. Позволяет выполнять фигурные конструкции. Видимая перемычка направляющей рейки имеет разные варианты оформления.

Профили изготавливаются из металла или металлопластика. Между собой элементы закрепляются пружинными или клипсовыми замками.

Подвесной потолок армстронг. Плюсы и минусы плитки «Армстронг»

Подвесной «Армстронг» вобрал все лучшее от подвесных систем и потолочной плитки. К сожалению, остались и недостатки.

• универсальность — нет ограничений по сфере применения. Можно монтировать в жилом секторе, общественных зданиях, цехах промышленных предприятий. При этом в квартирах и частных домах прекрасно смотрится во всех помещениях, независимо от их площади и назначения;
• огромнейший выбор по материалу изготовления, фактуре, дизайну, цветовому решению, что позволяет подобрать подвесную систему под любые дизайнерские идеи;
• большая вариативность цен. Всегда можно найти оптимальное соотношение цена/качество, как в бюджетном секторе, так и среди продукции премиум-класса;
• прекрасно скрывает дефекты перекрытий, разные кабеля, инженерные системы: трубы, короба вентиляции;
• нет необходимости устанавливать люки для обслуживания коммуникаций — любая плитка легко снимается и так же просто ставится на место (нет фиксации);
• высокий уровень ремонтопригодности — поврежденные элементы потолка меняются без демонтажа всей системы: достаточно удалить поврежденные плиты и на их место поставить новые;
• малый вес — не создается нагрузка на потолочное перекрытие;
• простой монтаж — собрать подвесную конструкцию и уложить в ячейки плитку можно своими руками. При необходимости подвесной потолок быстро демонтируется с сохранением качественных характеристик всех элементов системы;
• наличие межпотолочного пространства позволяет уложить дополнительную тепло- и звукоизоляцию, использовать встраиваемые светильники;
• большинство видов плитки имеют низкую теплопроводность и хорошее звукопоглощение. Поэтому потолки типа «Армстронг» служат дополнительным утеплителем и хорошим шумоизолятором;
• простой уход (исключение — материалы эконом-класса) — можно чистить и мыть;
• стандартный размер плитки «Армстронг» дал возможность производителям унифицировать элементы подвесной конструкции, что сократило сроки ее сборки;
• возможность установки светильников любого типа;
• есть акустические плиты для студий звукозаписи, домашних кинотеатров и других помещений, требующих чистого звука;
• экологическая чистота — все виды плитки имеют соответствующие сертификаты, подтверждающие их безопасность;
• материал не восприимчив к скачкам температуры и ультрафиолету. Дорогие виды плитки не боятся влаги.

• съедается высота потолка на 8-20 см, что критично для низких помещений (в «хрущевках» при всем желании использовать не получится);
• низкая прочность — можно случайно повредить брошенным вверх предметом, пробкой от шампанского, ручкой швабры и т.д. Поэтому всегда нужно иметь в запасе несколько плиток для замены поврежденных;
• при уходе нужна аккуратность — плитка ничем не закреплена и от неловкого движения может выпасть;
• сложно подобрать под некоторые стили оформления интерьера (классика, английский и т.д).
