Характеристики профилей для гипсокартона. Разновидности элементов и их свойства

Характеристики профилей для гипсокартона. Разновидности элементов и их свойства

Производство профиля для гипсокартона осуществляется на профилегибочном станке методом проката холоднокатаного оцинкованного металлического листа. В процессе изготовления изделия обретают рёбра жёсткости, монтажные отверстия, что в результате обеспечивает их прочность и практичность, а также устойчивость к появлению коррозии. Сама по себе конструкция, изготавливаемая с помощью профилей, сложностью не отличается и состоит из вертикально и горизонтально расположенных деталей, выбираемых зависимо от её назначения.

Для возведения перегородок

Профиль для перегородок из гипсокартона обладает большими размерами, нежели иной его вид. Диапазон габаритных размеров изделий варьируется от 50 до 150 мм и выбирается в зависимости от возводимой перегородки, предполагаемой нагрузки на неё, необходимости монтажа коммуникаций, укладки изоляционных материалов. Перегородочные профили делятся на:

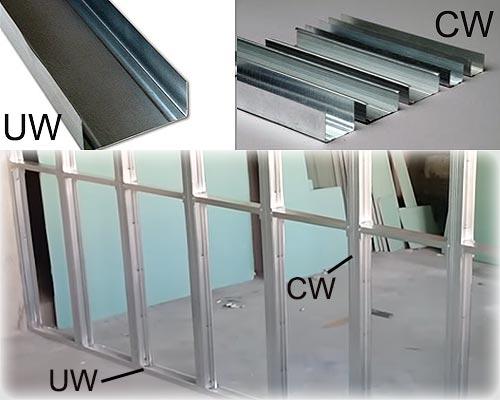

• направляющие (имеют маркировку UW), применяемые для определения направления перегородки, её плоскости. Крепятся по периметру конструкции и обладают диапазоном ширины от 5 до 10 см, позволяющей подобрать деталь по толщине простенка;

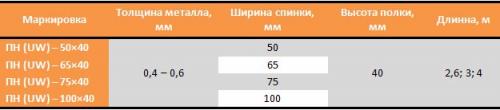

  Таблица: размеры направляющего профиля (UW).

• стоечные (маркируются символами CW). Используется для придания каркасу большей прочности. Монтаж осуществляется с шагом в 400 мм, что даёт возможность крепить к нему гипсокартонные листы. Длина варьируется от 3 до 4 м, а ширина подбирается соответственно направляющему профилю. Кроме того, качественная продукция обладает специальной насечкой, облегчающей прокладку и дальнейшее крепление коммуникаций.

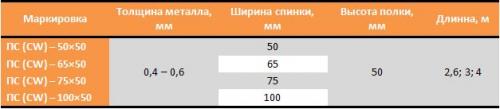

  Таблица размеров стоечного профиля (CW).

Для оформления стен и потолков

Практически все стеновые, потолочные конструкции формируются с применением профилей 2 видов – направляющего и несущего. Для получения изогнутых фигурных форм используется гибкий профиль для гипсокартона. Описание каждого из них:

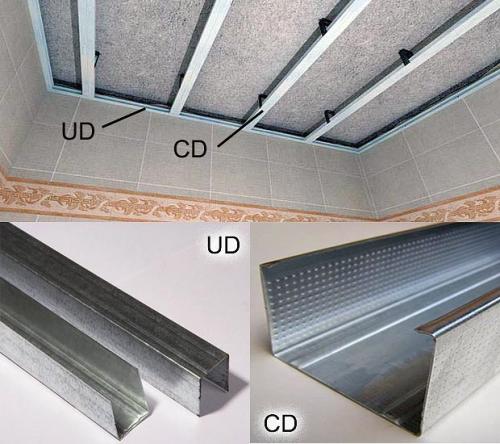

• направляющий (маркируется UD). Способствует созданию плоскости поверхности, в дальнейшем обшиваемой гипсокартоном. При возведении стенового или потолочного каркаса, профиль устанавливается по периметру, обеспечивая конструкции прочность, достигаемую толщиной изделий.
  Направляющий профиль для гипсокартона имеет длину 3 либо 4 м, высоту 27 мм, ширину 28 мм. Толщина стенки различается, зависимо от производителя и варьируется в диапазоне 0,4 – 0,6 мм. При выборе деталей следует, прежде всего, обращать внимание на толщину металла, определяющую дальнейшую возможность конструкции выдерживать нагрузки. Например, тонкая сталь вполне применима для отделки стен, однако её прочности будет явно недостаточно для потолочной системы.

• несущий (маркируется CD). Придаёт металлическому каркасу заключительную форму, выполняет основную его функцию – наделение конструкции прочностью, жёсткостью, так как к несущему профилю прикручиваются гипсокартонные листы.
  Изделия имеют длину 3 или 4 м, высоту 27 мм, ширину 60 мм. Несущий потолочный профиль для гипсокартона, так же как направляющий, обладает различной толщиной, зависимо от используемой стали.

• арочный. Отличается тем, что имеет в структуре отверстия, надрезы, которые дают возможность придать ему любую форму. Основные размеры полностью совпадают с прочими видами изделий.

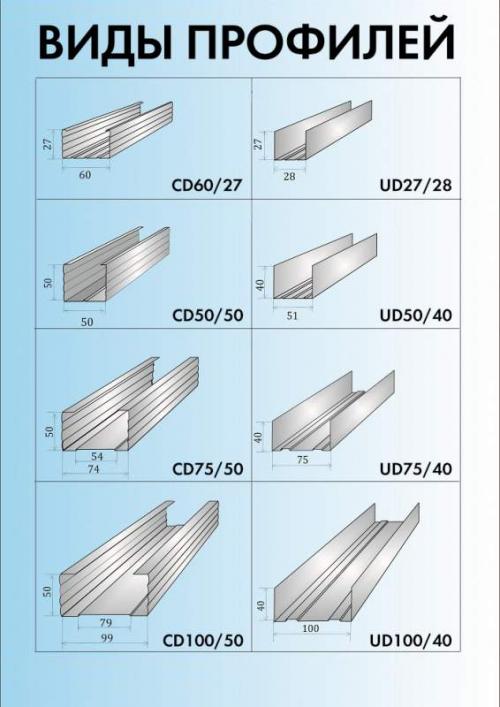

Виды профилей для гипсокартона. Профиль для гипсокартона. Размеры и виды. Советы по выбору

Какими могут быть гипсокартонные профили.

В 1980 году, у одного владельца бумажной фабрики по имени Остюг Сэккетт, родилась идея создания нового строительного материала из гипса. Сначала гипсокартонными листами заменяли фанеру и ДСП в небольших домах. Тогда-то и открылись интересные свойства этого материала. Стыки гладкого и ровного картона очень легко заделать так, что при покраске или иных видах отделки, они будут совершенно незаметны. Ломать размеченный лист, вместо распиливания — гораздо легче. Неизменность размеров исключает трещины в соединениях… Гипсокартон зарекомендовал себя на строительном рынке давно и остался неотъемлемой частью ремонта до сегодняшнего дня.

Та, или иная конструкция из гипсокартона, обязательно держится на каркасе из крепких и стабильных деталей. Это направляющие и профили разнообразные по форме, которые соединяются между собой при помощи специальных крепежей. Они различаются по назначению и применению, а ещё по размерам и качеству. Очень важно сделать правильный выбор при покупке, от этого будет зависеть результат работы. Ведь, если взять плохой или просто не подходящий для определённого вида работ профиль – конструкцию в итоге придется переделывать. Например, искривится или «пойдет» в сторону лист на перегородке, станут видны зазоры в местах соединения, или на самой стене появится заметная «волна». Чтобы не допускать ошибок при ремонте и строительстве, нужно хорошо изучить виды и размеры профилей для гипсокартона. Узнать, какой именно материал нужен, для сооружения определённой конструкции.

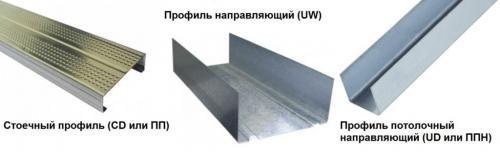

Потолочный профиль для гипсокартона. Размеры и виды.

Стоечный профиль (обозначается как: CD или ПП).

Пожалуй, один из самых востребованных профилей для монтажа гипсокартона на потолок. Этот вид обеспечивает надежное крепление листов. А если подобрать размеры верно, то пространство работы будет использоваться максимально экономно, почти не оставляя никаких отходов.

Размеры CD или ПП:

• Длина профиля — от 2,5 до 4 метров
• Ширина – 60 миллиметров
• Высота полки – 27-28 миллиметров

Направляющий (UD или ППН).

Профили применяют для возведения подвесного потолка. Монтируют эти элементы по всей площади работы, потому что закрепляя листы картона, бур проходит непосредственно через них. Желательно приобрести направляющие, которые уже имеют нарезанные отверстия (профили с перфорацией). Тогда будет намного проще осуществить монтаж.

Размеры:

• Толщина – 0,55 миллиметров
• Длина – 3 метра
• Ширина – 27 миллиметров
• Высота – 28 миллиметров

Профиль (UW).

Этот вид очень схож с вышеописанным UD. Применяется аналогично, но имеет другие размеры:

• Длина – от 3 до 4 метров
• Ширина от 5 до 10 сантиметров
• Высота полки – 40 миллиметров
• Толщина металла – от 0,4 до 0,6 миллиметров

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

• 50 х 40 миллиметров
• 65 х 40 миллиметров
• 75 х 45 миллиметров
• 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

• 50 х 50 миллиметров
• 65 х 50 миллиметров
• 75 х 50 миллиметров
• 100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

• длина – от 3 до 6 метров
• высота боковых частей – 40 миллиметров
• ширина основания – 50 – 100 миллиметров
• толщина заготовки – 2 миллиметра

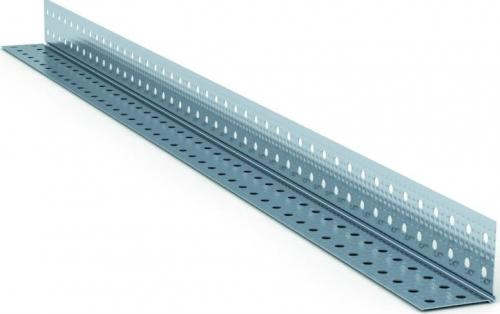

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

• Длина – 3 метра
• Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

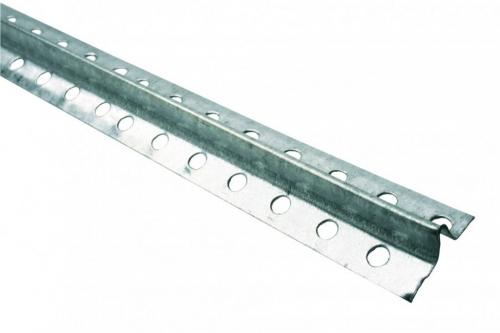

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

• Длина – от 2,5 до 3 метров
• Ширина – от 22 до 60 миллиметров
• Толщина металла – от 0,33 до 55 миллиметров
• Выступ маячка – от 6 до 10 миллиметров

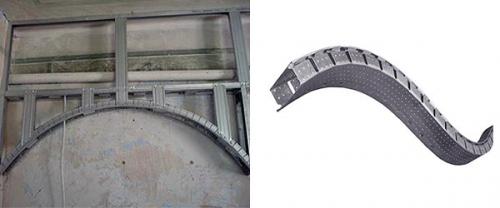

Арочный профиль (ПА) для гипсокартона. Размеры и виды.

У этого профиля по краям имеются разрезы, благодаря которым, металлическое изделие можно ровно согнуть и приспособить к сооружению практически любой сложной конструкции. Например, сделать арку или полку в стене, необычной формы. Бывают как вогнутые, так и выгнутые виды арочного профиля.

Профиль для гипсокартона: размеры и виды. Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Долговечность конструкции из гипсокартона определяется прочностью каркаса, а она напрямую зависит от грамотного подбора комплектующих. Разберемся, какой профиль для ГКЛ существует и как правильно его выбрать.

Преимущества использования металлопрофиля

Гипсокартон крепят тремя способами:

• Кстенам на клей. Подходит только для ровных поверхностей без больших перепадов.
• К деревянному каркасу из бруса . Доступный вариант, но элементы из дерева боятся микроорганизмов, грибка и грызунов. К тому же бруски изменяют свою геометрию под воздействием температуры и влажности: конструкция коробится, а прикрепленный к нему гипсокартон трескается.
• К каркасу из металлического профиля.

Достоинства конструкции из металла:

• Профиль делают из оцинкованной стали, устойчивой к ржавчине. Ей не страшны плесень, грибок или насекомые. Поэтому срок службы каркаса практически неограничен.
• В отличие от дерева конструкция из металла не реагирует на изменение влажности воздуха: его геометрия остается постоянной.
• Все разнообразие профиля унифицировано: купив нужный вариант одного вида, легко подобрать к нему соответствующие по размерам комплектующие.

Из-за этих преимуществ и удобства монтажа мастера предпочитают использовать металлический каркас.

Какой бывает профиль?

Разберемся в многообразии металлопрофилей. Есть два основных вида способу применения:

• Направляющие – крепятся по периметру конструкции к стенам, полу или потолку.
• Стоечные – вставляются в направляющие и закрепляются в них. Образуют вертикальные и горизонтальные элементы каркаса. Несут основную нагрузку: именно к ним прикручиваются листы гипсокартона.

По месту применения металлопрофиль бывает:

• Стеновой.
• Потолочный.
• Перегородочный.

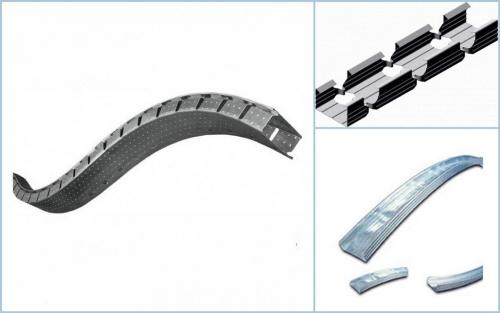

Существуют также специальные варианты: угловой, арочный и омега-профиль. Рассмотрим все виды профиля для ГКЛ по порядку.

Профиль для каркаса на стену

Для стен понадобятся 2 вида металлопрофиля:

• направляющий UD (ПНП);
• стоечный CD (ПП).

Направляющий

Параметры будущего каркаса задает направляющий профиль, маркируемый буквами ПНП или UD (латиницей обозначена продукция фирмы «Кнауф»). В спинке детали есть отверстия, через которые ее крепят к поверхности дюбель-гвоздями. Если их шаг не устраивает, то легко просверлить дрелью новые.

Параметры профиля ПНП:

• Длина – 3 метра. При желании можно заказать направляющие большей длины – до 6 метров. Но эта часть каркаса без проблем собирается из отдельных кусков, жестко закрепляемых на поверхности, поэтому длина не имеет значения.
• Ширина основания (спинки) – 50, 65, 75 или 100 мм.
• Высота боковой части, называемой полкой, – 40 мм.
• Диаметр отверстий в спинке под дюбели – 8 мм.

Стоечный

Основная часть каркаса (стойки и перемычки) сооружается из несущего или стоечного профиля, обозначаемого ПП или CD.

• Стойки должны быть цельными, наращивать их нежелательно. Поэтому нужно сразу выбирать детали необходимой длины, которая варьируется от 2,5 до 6 метров.
• Ширина спинки составляет 40–100 мм. Стойки вставляются в направляющие, поэтому имеют сопрягаемые с ними размеры.
• Высота боковой полки – 50 мм.

Профили различаются по толщине металла: у класса «эконом» эта характеристика составляет 0,4 мм.

Совет: используйте более жесткие элементы с толщиной металла 0,55–0,6 мм.

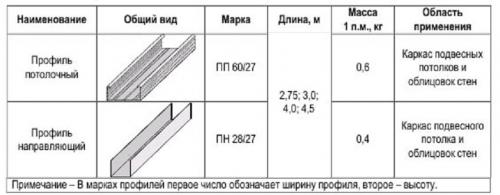

Детали потолочного каркаса

При выравнивании потолков или сооружении многоярусных конструкций также используют направляющие и несущие профили. Они отличаются от изделий для стен по размеру:

• Направляющие (ПНП или UD) выпускаются шириной 28 мм при длине 3 000 мм. Высота боковой полки – 27 мм.
• Несущие (ПП или CD) отличаются еще и присутствием ребер жесткости. Они помогают профилю удерживать вес потолочной конструкции без деформации. Ширина спинки – 60 мм. Длина и высота полки такие же, как у направляющих.

Профиль для перегородок

Изделия, применяемые при монтаже перегородок, отличаются толщиной металла, которая составляет 2 мм. Прочности также добавляют дополнительные ребра жесткости, которыми снабжены многие модели.

• Направляющие, маркируемые UW или ПН, имеют спинку шириной от 4,2 до 15 см. С их помощью можно создать перегородку различной толщины. Длина составляет 2–4 метра, высота полки – 40 мм.

• Стоечные профили (CW или ПС) при той же ширине имеют полки высотой 50 мм. Часто в них есть дополнительные насечки, облегчающие прокладку электрической проводки или других коммуникаций. Длина этих элементов – 3–4 мм, если нужны стойки длиннее, сделают на заказ.

Дверные проемы укрепляются усиленным профилем с маркировкой UA. Выпускается он длиной 3, 4 и 6 метров. Высота полок составляет 40 мм при ширине спинки 50, 75 и 100 мм.

Другие виды

Профиль арочный (ППА) предназначен для формирования криволинейных поверхностей. Бывает выпуклый и вогнутый. Создан на основе несущего, поэтому совпадает с ним по размерам.

Длина профиля для гипсокартона. Виды профилей для гипсокартона и их назначение

Создание гипсокартонной конструкции начинается с возведения прочного и долговечного каркаса. В большинстве случаев при выборе материала для него предпочтение отдается оцинкованной стали. Выясним, как правильно выбрать составные элементы металлокаркаса – профиль для гипсокартона и крепеж к нему.

Типы металлопрофиля

Количество вариантов конструкций из ГКЛ огромно, что потребовало создания широкой линейки видов металлического профиля. Их можно условно разделить на несколько типов:

• В зависимости от места использования – на потолочные и стеновые.
• По выполняемой роли – на направляющие и несущие.
• По характеру возводимой конструкции – на профили для облицовки стен и потолков или конструирования перегородок.
• В зависимости от поперечного сечения – на угловые, плоские и П-образные.

Все типы профиля показаны на представленных ниже фото.

При монтаже ГКЛ используют различные комбинации металлопрофилей в зависимости от конфигурации и назначения конструкции. Параметры и виды деталей, а также процесс их изготовления регламентируются ТУ 112000-001-12586100-2009, ТУ 1121-012-04001508-2011, ТУ 112000-002-94835001-2013. Делают их из оцинкованной стали ( ГОСТ 14918, 14918-80, 52246-04, Р 52246), листовой рулонной стали ( ГОСТ 1050-88), рулонной оцинкованной с полимерным покрытием ( ГОСТ Р 52146).

Профили для каркаса при выравнивании стены

При проведении подобных работ применяются два основных вида металлопрофиля:и стоечный.

Направляющий профиль для обшивки стен

Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:

• Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.
• Высота боковой стенки (полки) – 40 мм.
• Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.

Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.

Стоечный профиль для стен

Стоечный металлопрофиль, обозначаемый ПП или CD, формирует плоскость, к которой будет крепиться гипсокартон. Отличить эту разновидность от направляющих просто: его боковые стенки загибаются внутрь, образуя в сечении букву «С». Это делает его более жестким, к нему легко крепить подвесы. Элемент имеет продольные ребра жесткости, у которых есть дополнительная функция: в них удобно центрировать саморезы.

Чтобы не запутаться, приведем все названия профилей CD. Их именуют потолочными профилями, стоечными, плоскостными, стойками.

Габариты изделий:

• Длина разнообразная: от 2 500 мм до 6 000 мм. Благодаря этому легко выбрать необходимый размер, так как сращивать такие несущие элементы нежелательно.
• Высота полки стандартная и составляет 50 мм.
• Ширина – 50, 65, 75 и 100 мм.

Стоечный профиль вставляется в направляющий, поэтому должен совпадать с ним по ширине.

Профиль для потолочного каркаса

Для выравнивания потолков или создания на них многоуровневых конструкций используют те же профили UD и CD. Единственное отличие в выборе изделий – их размер. Для потолка обычно берут элементы с такими параметрами:

• Направляющие длиной 3 000 мм, шириной 28 мм и с высотой боковой полки в 27 мм.

• Потолочные несущие металлопрофили такой же длины, с той же высотой полки и шириной 60 мм. Наличие дополнительных ребер жесткости по длине позволяет создавать на потолке конструкции, выдерживающие солидные нагрузки.

Профили для формирования перегородок, ниш и арок

Активное применение в ремонте конструкций, возводимых из гипсокартона, повлекло за собой выпуск широкой линейки деталей для. Покупатель может выбрать те, которые требуются ему для конкретного случая.

Направляющий перегородочный профиль

Направляющие металлопрофили UW (ПН) имеют различную ширину. Это объясняется тем, что толщина возводимой перегородки может быть разной. Поэтому в ассортименте магазинов можно найти UW-профили с шириной 50, 65, 75, 100 мм.

Длина таких изделий – от 2 до 4,5 метров. Высота боковых полок – 40 мм.

Стоечный перегородочный профиль

Стоечные профили для перегородок CW (ПС) имеют интересную особенность: монтировать гипсокартон на них можно с обеих сторон. Часто в них предусмотрены насечки для прокладки коммуникаций. По габаритам они подбираются под используемые направляющие.

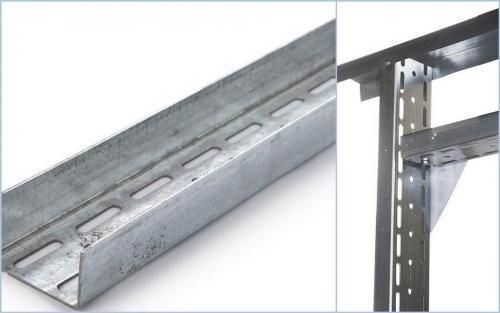

Усиленный металлопрофиль

Для укрепления дверных проемов применяют усиленную разновидность профиля (UA).

Он монтируется в них в качестве стоек и имеет следующие размеры:

• Длина – 3 000, 4 000 и 6 000 мм.
• Высота боковых полок стандартная – 40 мм.

Вес оцинкованного профиля. Профнастил: вес и размеры, таблица

Профнастил является наиболее применяемым в строительстве материалом. По сути профилированный настил это лист оцинкованного металла, покрытый полимерной плёнкой и имеющий рельефный профиль. По своей сути профилированный лист это тонкий лист металла с выдавленными продольными углублениями. Благодаря профилю, лист приобретает жёсткость, что позволяет ему не вибрировать, не провисать и не прогибаться. Эти свойства делают возможным использование данного строительного материала для придания пространственной прочности без использования дополнительного каркаса. Профлист или как его ещё иногда называют, гофролист изготавливается в заводских условиях. Приведённое

• прочность;
• простота монтажа;
• низкий вес;
• удобство при хранении и транспортировке;
• дизайн;
• экологичность.

Разновидности профнастила

Различают данный стройматериал по типу применения и по полимерному материалу которым покрывается лист. В маркировке используют буквенные обозначения, указывающие основную область применения: «С» — стеновой, «Н» — несущий, и «НС» — несуще-стеновой. Стеновой профилированный лист используется для облицовки фасадов зданий и строений, возведения заборов и как кровельное покрытие. Небольшая толщина металла облегчает и ускоряет монтаж. Несущий профнастил применяют в качестве облицовки пола и потолка и межэтажного покрытия и при устройстве перекрытий. Этот лист часто применяют в строительстве гаражей, ангаров, быстровозводимых производственных помещений. Несуще-стеновой можно назвать универсальным материалом, он выдерживает нагрузки выше чем настил других марок и его применяют во всех перечисленных случаях.

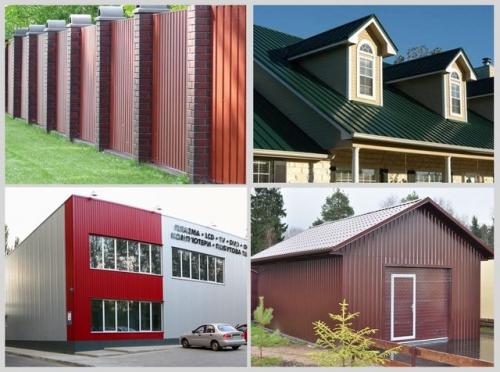

Примеры использования

Основные параметры профлиста

Толщина листа в зависимости от марки может быть от 0,4 до 1,5 мм. Вес цинкового покрытия на 1 кв. м. составляет 275 грамм, а толщина полимерного покрытия 25-200 мкм. Профлисты могут изготовить и по индивидуальным размерам исходя из особенностей строящегося объекта. Нужно всё таки заметить, что применение листов стандартного размера упрощает монтаж и расчёт и имеет стандартные технические характеристики. Приведём маркировку наиболее распространённого профлиста: С8 1150/1200, здесь «С» означает область применения – стеновой, «8» -высота профиля, а 1150 полезная ширина листа. Марка С8 является лидером по продажам. Особенностью данного профлиста является низкая толщина и ширина профильных полок, превосходящая высоту профиля.

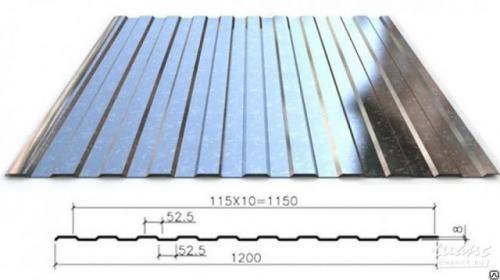

Лист профилированный С8 1150

Вес профлиста, таблицы

Немаловажным параметром при выборе строительного материала является его вес. Вес зависит от сплава, высоты профиля, толщины листа . Профнастил марки «С» является самым лёгким, один погонный метр его весит в диапазоне 4,46-8,38 килограмм. У несуще-стенового профлиста вес также начинается с 4,46 кг. за погонный метр и может достигать 9,5 килограмма у листов с высокой гофрой. Несущий профлист изготовлен из более толстого металлопроката, следовательно имеет самый большой вес. Начиная от 5,63 килограмма для листов Н57 и достигает 18,09 килограмма марки Н153. Узнать вес профнастила без труда можно в интернете. В качестве примера приведём несколько таблиц наиболее распространённого материала разных марок.

Таблица 1

Таблица 2

Таблица 3

Для определения веса квадратного метра профилированного листа масса одного погонного метра умножается на общую длину.

Полезные советы и заключение

При покупке профилированного материала необходимо учитывать, что монтаж листов производится внахлёст. Обязательно нужно проверять качество листов, они должны быть с ровными краями и одной толщины. Для кровли следует использовать профлист, вес которого составляет 5-6 кг. за кв.м. Использование профнастила в строительстве даёт возможность самостоятельно выполнять большой объём строительных работ к примеру на приусадебном участке или в частном жилом доме. Знание основных параметров листа, таких как толщина, вес, длина позволяет выбрать оптимальный вариант из предлагающихся на рынке.
