Технология монтажа потолка Армстронг. Конструкция потолков Армстронг

Технология монтажа потолка Армстронг. Конструкция потолков Армстронг

Потолки Армстронг представляют собой каркас из металлических реек в виде ячеек 60х60 см, на который уложены жесткие или мягкие плиты соответствующего размера.

Армстронг представляет собой каркас из металлических реек в виде ячеек, на который уложены плиты

Жесткие плиты могут быть выполнены из следующих материалов:

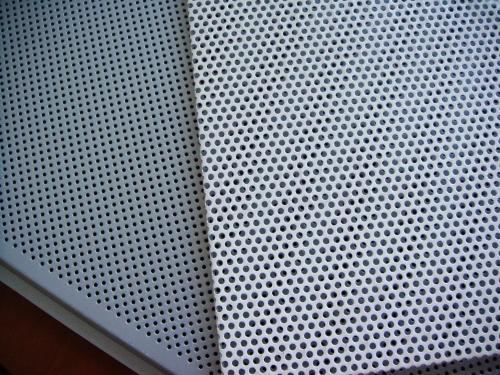

• цельные или перфорированные металлические листы;



  Плиты потолочные для подвесного потолка из тонколистовой стали 0,45мм с покрытием полиэстер

• стекло и зеркало;

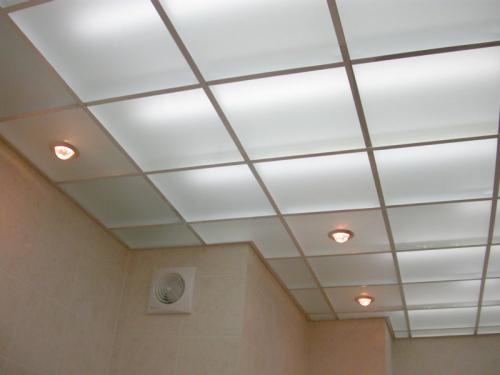

  Стеклянные потолки

• пластик;
• деревянные панели.

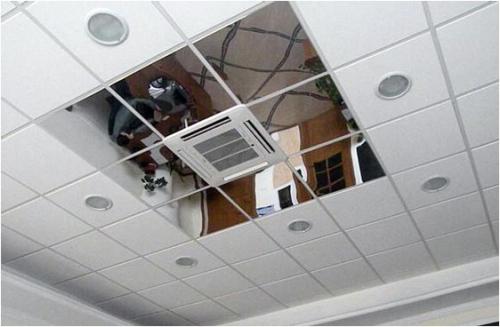

Потолок Армстронг с зеркальными вставками

Мягкие плиты делают из минеральных или органических природных материалов. В последние годы в рамках борьбы за экологическую чистоту отделки минеральные плиты практически перестали использовать – они содержат минеральную вату, мелкие частицы которой плохо влияют на дыхательную систему.

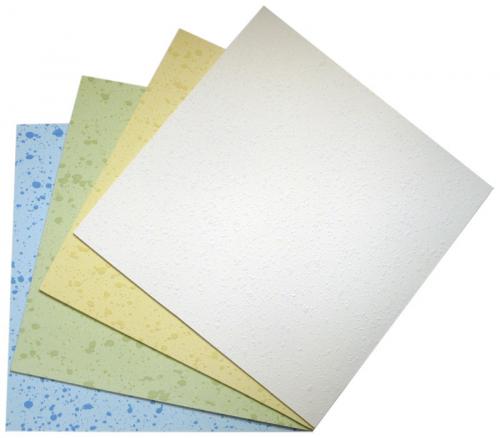

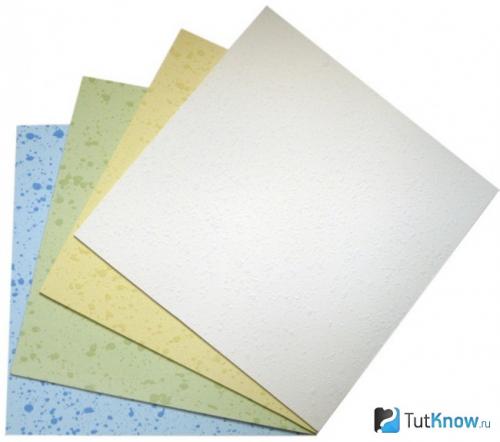

Цвета плит потолка Армстронг

Органические мягкие плиты для потолков Армстронг применяются довольно часто, состоят из вторичного целлюлозного сырья и абсолютно безопасны, имеют небольшой вес, легко режутся при монтаже.

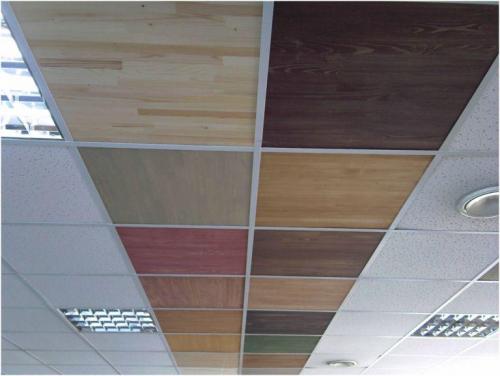

Потолочные плиты Армстронг из дерева

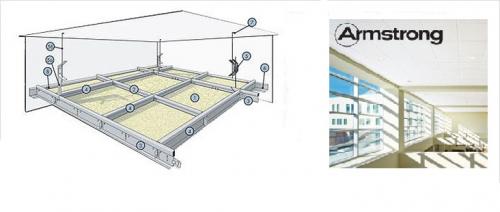

Конструкция потолка, а также используемые для него элементы каркаса показаны на иллюстрации.

Цены на потолок «Армстронг» из дерева

потолок «Армстронг» из дерева

Комплектация потолка Армстронг

1. Потолочная плита размером 60х60 см.
2. Поперечный Т-образный профиль, длина — 0,6 м.
3. Несущий Т-образный профиль, длина – 3,7 м. Их располагают параллельно короткой стене помещения, при необходимости наращивают с помощью стандартных креплений или отпиливают излишки.
4. Продольный Т-образный профиль, длина – 1,2 м. Крепится к несущему с шагом 0,6 м.
5. Потолочный подвес с крючком (5а), и штангой (5б). Штангу подвеса крепят к потолку с помощью дюбелей или анкеров, крючок – к несущему профилю. За счет зажима (5) регулируют высоту подвеса, обеспечивая горизонтальность уровня каркаса.
6. Стеновой L-образный профиль, длина — 3 м. Его крепят по периметру комнаты с помощью уровня.
7. Анкер или дюбель для крепления подвеса в черновом потолке.
8. Обрезанная потолочная плита для подгонки под размер комнаты.

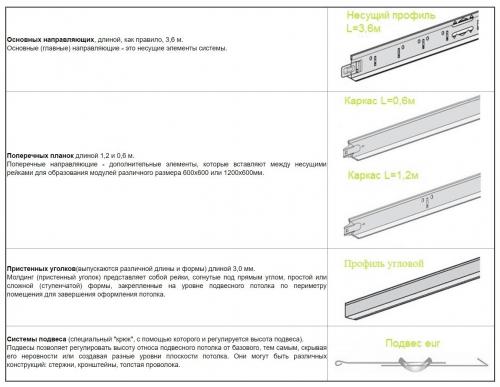

Элементы подвесной системы

Профиль для каркаса может быть металлическим, окрашенным порошковой краской, или металлопластиковым. Стандартная ширина полки – 15 или 24 мм, первую используют для легких конструкций из органических плит, вторую – для зеркальных, стеклянных и металлических потолков с большим количеством встроенных элементов. Для особо тяжелых конструкций используют также усиленные подвесы. Каркас монтируют с помощью стандартных креплений. Он требует минимальной подгонки и собирается как конструктор, легко и быстро.

Обратите внимание! Плиты для потолка Армстронг можно изготовить самостоятельно из деревянных панелей или МДФ. Такой дизайн плит придаст помещению оригинальность.

Устройство подвесного потолка Армстронг. Выбор материала потолка Армстронг

Устройство потолка Армстронг — несложное: металлический каркас, который крепится на подвесах к панелям перекрытия, и панели. Каркас для всех модификаций потолка Армстронг — одинаковый, свойства изделия зависят только состава наполнителей плит. Плиты выпускают с такими характеристиками: ширина — 600х600 или 600х1200 мм, толщина — от 0,8 до 2,5 см, вес — от 2,7 до 8 кг на кг/м.Основу всех панелей составляет обработанная по особой технологии каменная вата (иначе — минеральное волокно). В процессе изготовления к каменной вате добавляют в различных пропорциях латекс, крахмал, гипс, целлюлозу. Дорогие плиты содержат большой процент латекса, который придает материалу хорошую влагостойкость. В дешевых панелях много крахмала.В зависимости от приобретенных свойств наполнителя различают следующие виды панелей:

• Плиты эконом класса (OASIS, CORTEGA) . Универсальные и поэтому самые востребованные. Никакими особыми свойствами не выделяются и эксплуатируются в обычных условиях. Изготавливаются с высоким качеством.
• Плиты функционального типа (PRIMA ADRIA, PRIMA CASA) . Огнестойкие и влагостойкие, обладают повышенными акустическими характеристиками, стойкие к ударным нагрузкам. Характерное свойство — не меняют форму при большой влажности. Имеют декоративную структуру.
• Плиты влагостойкие (NEWTONE Residence, MYLAR) . Предназначены для установки в помещениях с высокой влажностью, например, в бассейнах, банях, прачечных.
• Плиты акустические (FREQUENCE, MYLAR) . Имеют отличные звукоизолирующие характеристики. Устанавливаются в помещениях с претензиями к шумопоглощению — кинотеатры, гостиницы, школы.
• Плиты медицинские (BIOGUARD) . Используются в медицинских учреждениях, столовых и ресторанах. Имеют антибактериальное покрытие. Такие потолки можно мыть агрессивными моющими средствами.
• Потолки дизайнерские (CELLIO, VISUAL) . Отличаются от классических образцов оригинальным оформлением, например, красивым рисунком. Применяются для стильного оформления офисов, ресторанов, дискотек.

Крепление армстронга к потолку. Монтаж подвесного каркаса

Пристенный оцинкованный уголок подрезают по размерам. Концы профиля, которые стыкуют в углах, подрезают ножницами по металлу под углом 45 град. В уголке с шагом 30-40 см высверливают отверстия.

Уголковый профиль прикладывают к стене по линии разметки и карандашом делают метки для отверстий. Отверстия высверливают дрелью и сверлом по бетону (или в зависимости от материала из которого изготовлены стены). После того, как отверстия готовы, в них молотком забивают дюбеля. Пристенный угловой профиль крепят саморезами к стене.

По отметкам на осях несущих профилей дюбелями 6 х 40 мм производят крепление подвесов. Дрелью и сверлом по бетону подготавливают отверстие. Молотком забивают в него дюбель. Через петлю на одном конце подвеса завинчивают шуруповертом саморез. Если используются дюбель-гвозди, то гвоздь забивают молотком в дюбель.

Крепление подвесного потолка Армстронг к подвесам производится крючком в просечку на профиле. Конец профиля должен ложиться на полку пристенного уголка. Для того чтобы увеличить длину профилей, их стыкуют между собой.

Для этого можно применять готовые стыки или самодельные пластины, вырезанные из обрезков того же профиля. Профиль подрезают по размерам болгаркой или ножовкой по металлу. Высоту профиля регулируют универсальным подвесом. Для фиксации положения спиц подвеса установлена пружина. Она достаточно жесткая и способна выдержать большое усилие на растяжение. Это обеспечит надежное крепление конструкции с плитами перекрытия.

Для устройства перемычек и жесткости конструкции применяют поперечный профиль. В несущем профиле предусмотрены просечки для стыка, а на поперечном профиле крючки. Крюк и вырез (просечка) образуют при соединении надежный замок.

Важно помнить! Между несущим и поперечным профилем должен быть угол 90 град. Это условие проверяйте строительным уголком.

У стены крючок поперечного профиля можно срезать, чтобы он ложился на полку пристенного уголка. После сборки всех элементов каркаса можно переходить к монтажу проводки освещения.
