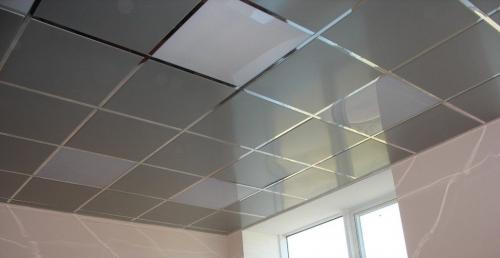

Потолки на видимой подвесной системе. Устройство кассетного потолка

Потолки на видимой подвесной системе. Устройство кассетного потолка

Готовая потолочная конструкция с заменяемыми элементами представляет собой металлическую обрешетку, заполненную избранным типом модулей. Способ сборки подвесного каркаса для кассетного потолка и установки кассет заранее определяет их размерность: 300*300 мм, 600*600 мм (квадратные ячейки) и 300*600, 1200*600 и 300*1200 мм (для прямоугольной структуры).

Модули – видимая, основная часть потолочной системы. Для подвесных потолков кассетного типа чаще всего используются изделия из металла. Форма вставок может быть как квадратной, так и прямоугольной, - все зависит от решения дизайнера или выбора пользователя.

Направляющие планки – висячие элементы конструкции. Именно на них держатся потолочные кассеты. Расстояние, на котором направляющие будут располагаться от верхней поверхности помещения, определяет крепление подвеса. Что примечательно, кассета держится на направляющей за счет собственного веса. При создании подвесного каркаса для заполнения модульными вставками используются направляющие: несущие 3700 мм и промежуточные 600 мм и 1200 мм.

Уголки пристенные как неотъемлемый элемент общей конструкции. Их функция состоит в эстетическом оформлении периметр и поддержки кассетных модулей вдоль стен. Комплектовать подвесной потолок пристенными уголками обязательно.

Подвесы. Существует множество стандартов этих элементов. Их назначением является дистанционное удержание каркаса и собственно самих кассет, образующих потолок, на строго определенном уровне от базового основания. Их количество рассчитывается в соответствии с рекомендациями производителя. Подвесы могу быть пружинные или жесткие. За счет этих метизов можно регулировать высоту поверхности оформления даже после установки. К подвесам крепятся несущие направляющие, которые образуют «ложе» для кассет.

Албес кассетный потолок. Подвесной потолок со скрытой подвесной системой: характеристики и виды

Скрытая подвесная система – это потолок, каркасные направляющие которого не доступны глазу. Монолитная конструкция благодаря таким системам будет монтирована в два счета. Коммуникации, проходящие по верху, останутся незаметными благодаря полной закрытости панелями.

Способ монтажа систем заключается в том, что кассеты стыкуются друг к другу, создавая эффект монолита. Закрепить конструкцию можно на любом уровне. Для этого не потребуется много рабочих.

Заказать можно одну из систем:

• PERFATEN CLIP IN;
• ALBES.

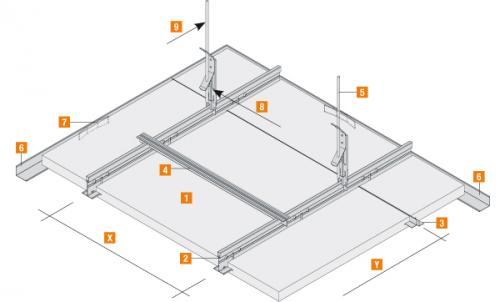

Подвесной потолок со скрытой подвесной системой HOOK ON представляет собой конструкцию модульного типа. Звукопоглощение в комнатах с таким потолком максимально высокое. CLIP IN – металлические подвесные потолки, выполненные из алюминия или оцинкованной стали.

Кассетный потолок со скрытой подвесной системой легко монтировать даже при наличии углублений и выемок. Покрытие производится порошковой краской, которая уберегает кассеты от коррозии и влаги. Заказчик может самостоятельно выбрать цвет из палитры RAL. В типовой комплектации используется белый матовый цвет покрытия (RAL 9010)

Возможные варианты перфорации:

• перфорация 0,75;
• перфорация 1,5;
• перфорация 3,0.

Также можно заказать гладкие кассеты без отверстий. Уголки для систем подбираются по расчету. Из элементов в подсистемах используются анкерный подвес, двухуровневый соединитель, зажимной и ПП профили, узел крепления и панель АС.

Потолок Албес. Кассетные подвесные потолки Албес

Кассетный потолок Албес – это один из самых простых способов обустройства потолочного пространства. Разнообразие панелей потолка обеспечивает большой спрос на рынке современных строительных материалов. Потребителей привлекает презентабельность внешнего вида и долгий срок службы.

Область применения и достоинства

Кассетный потолок пользуется спросом на рынке подвесных потолков,  ведь этот тип подойдет для любого помещения:

• офисов и коммерческих объектов;
• развлекательных центров;
• пунктов общественного питания;
• медицинских учреждений;
• спортивных залов и бассеинов;
• санузлов;
• гостиных и фойе.

Кассетные потолки типа албес безопасны в пожарном отношении-там просто нечему гореть

Универсальные характеристики и невосприимчивость к коррозии делают такие подвесные потолки идеальным решением для отделки влажного помещения. Кассетные потолки практически в любом помещении выглядят оригинально и современно.

Преимущества использования :

• легкий монтаж;
• длительный срок эксплуатации;
• высокую влагостойкость;
• создание благоприятной акустической среды в помещении;
• повышенный уровень пожаробезопасности.

Все это в совокупности делает кассетные подвесные потолки одним из лучших материалов для отделки.

Отличные эксплуатационные характеристики делают кассетные потолки марки Албес достаточно востребованными у европейского потребителя. Они отличаются широким спектром дизайнерских решений.

Элементы конструкции могут изготавливаться из разного рода материалов, но самые распространенные это:

• металл (оцинкованная сталь);
• алюминий.

Конструктивные особенности алюминиевых кассетных потолков

Такие конструкции легкие и одновременно, как утверждает производитель, прочные. Впрочем, толщина алюминия, который используется, составляет около 0,5 мм , поэтому не стоит переоценивать прочность таких кассет. К тому же, сам материал достаточно мягкий, а в сочетании с такой небольшой толщиной, повредить такой потолок можно без особых усилий.

Они представляют собой подвесную систему, состоящую из квадратных или прямоугольных панелей – кассет. Основной материал, химически полированный алюминий, придает им специфическое сияние. В комплект обрешетки кассетного потолка входят основные, поперечные направляющие, регулируемые подвесы и пристенные уголки.

Все эти составляющие также покрывают особым биметаллическим раствором. Именно благодаря этому, материал надежно защищен от влаги, химических воздействий и других факторов. Кассетные подвесные потолки албес перфорированного вида отличаются улучшенными акустическими и вентиляционными показателями .

Следует помнить, что все подвесные потолки несколько “съедают” высоту помещения

Конструктивные особенности металлических кассетных потолков

Металлические кассетные потолки албес отличаются большей прочностью по сравнению с алюминиевыми, т.к. их покрывают в дополнение полиэстером. Поэтому чаще всего используется потолки именно такого типа.

Обладая всеми преимуществами подвесных кассетных потолков, албес отличается следующими специфическими преимуществами:

• для его изготовления используется экологически нейтральный материал;
• в разобранном виде он занимают минимум места, что удобно при хранении и перевозке;
• предоставляет широкие дизайнерские возможности;
• предусмотрена разного вида перфорация;
• в наличии разные виды кромки;
• существует неограниченное количество цветовых решений и типоразмеров.

Кроме широко распространенных конструкций, под заказ можно сделать кассеты из других материалов , имитирующих разные породы деревьев, гранит, медь и т.д. Интересно выглядит потолок из просечно – вытяжной сетки.

Размеры кассет

И подробнее о кассетах…

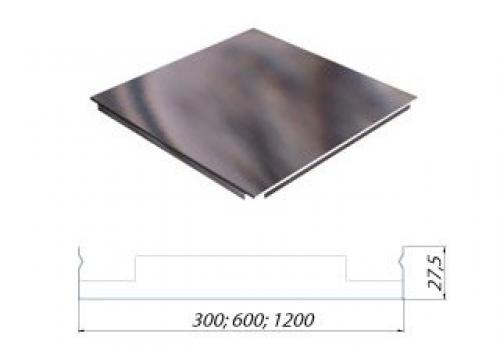

Стандартные размеры кассеты (мм):

• 300х300
• 300х600;
• 600х600;
• 300х1200;
• 600х1200;
• 1200х1200.

Чаще всего используют кассетные подвесные потолки с размерами 300х300. Для жилых помещений большим спросом пользуются потолочные системы 60х60 см, т.к. именно под такой размер производят растровые люминесцентные и светодиодные световые панели , встроенные обогреватели и прочее оборудование.

Цветовые исполнения

Подвесные потолки албес выгодно применять не только из-за низкой цены и неплохих технических параметров. Широкий ассортимент цветов дает возможность преобразить интерьер до неузнаваемости. Цвет лицевой части кассеты можно выбрать в соответствии смеждународной колористической таблицей RAL.

Чаще всего традиционно для потолков используются светлые цветовые гаммы

Самые распространенные кассеты следующих оттенков:

• белые матовые;
• белый глянец;

Реже встречаются кассеты светло-серых, черных, синих, малиновых, медных цветов. С помощью порошкового окрашивания по колористической таблице RAL можно легко изготовить панели такого оттенка, который необходим потребителю.

Кассетный потолок со скрытой подвесной системой. Кромки потолочных панелей со скрытой подвесной системой

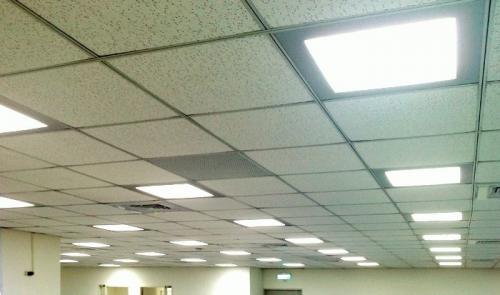

Если потолок подвесной, то у него видно металлические направляющие, которые образуют квадраты 600х600 мм. Таких конструкций действительно много, но не всегда Т-профиль виден. Существуют скрытые подвесные системы и кромки у потолочных панелей, которые эту систему скрывают…

Металлическая подвесная система, которая удерживает декоративные потолочные панели имеет стыки и неровности, они нарушают эстетический вид потолка. Избавится от них можно используя панели с кромкой, которая закрывает полностью или частично металлический каркас. В этом случае система будет скрытой. Из вышесказанного следует, что скрытая подвесная система - это обычный Т-профиль спрятанный внутри потолочных панелей. В этом случае поверхность потолка получается однородной и швы практически не заметны.

Кромки для скрытой подвесной системы у Армстронг

У квадратных панелей из минераловолокна для скрытия профиля используют кромку - Vector.

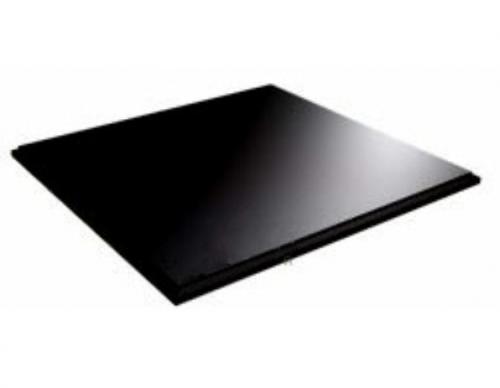

Кромка Vector , у панели 2 стороны с прорезями для крепления

Как видно между панелями остается зазор в 6 мм, это придает объем потолку и создает эффект, как-будто плиты висят в воздухе. На Т-профиль укладывается только две противоположные стороны плиты. Другие две стороны просто прикрывают профиль снизу не опираясь на него, выполняя только декоративную функцию, то есть панель держится на двух противоположных сторонах и может смещаться между профилями как на салазках.

В коридорах и холлах используют панели прямоугольной вытянутой формы - планки, длина которых от 1800 мм, а ширина 600 или 300 мм. Эти панели изготавливают с кромками SL2 и K2C2

Кромка SL2 на Z-профиле

Кромка K2C2 на Z-профиле

У металлических потолков панели, помимо указанных, изготавливаются со специальными защелками Clip-In-3mm и Clip-In-5mm. В этом случае применяется специальная подвесная система!

Система крепления металлических кассет Clip-In 3 mm , 3 мм - расстояние между краями соседних кассет на срезе кромки.

Система крепления металлических кассет Clip-In 5 mm , 5 мм - расстояние между краями соседних кассет на срезе кромки

Две картинки Clip-In выполнены в одном масштабе, на них видно, что зазор между панелями на нижней схеме больше, чем на верхней, эти расстояния 5 и 3 мм (в масштабе) соответственно

А так же вариант металлических планок со специальными кромками Hook-on

Система крепления металлических панелей Hook-ON

Используя панели с этими кромками подвесная система будет скрыта, и потолок приобретет однородный вид.

Решения Ecophon

Компания Экофон предлагает для скрытия металлических профилей следующие кромки у своих потолочных панелей.

DS - полностью скрывает подвесную систему.

DG - оставляет небольшой зазор, создавая эффект воздушности-парения панелей, в этом случае система называется полускрытой.

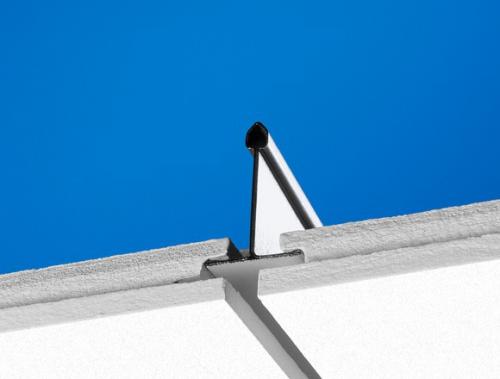

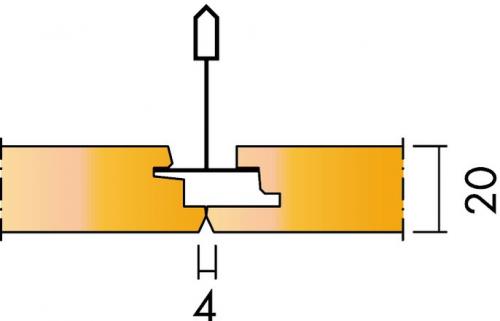

Система установки панелей Ecophon DS

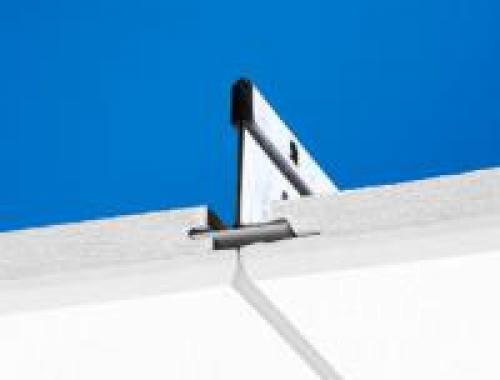

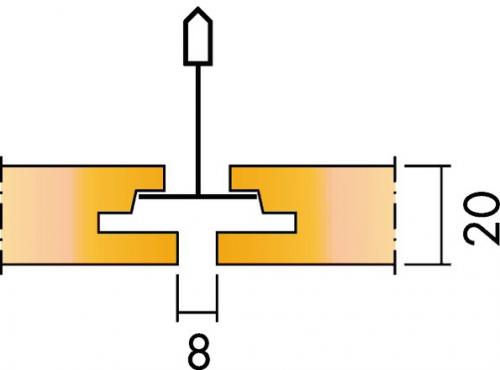

Система установки панелей Ecophon DG - полускрытая система

Потолочные панели Rockfon

Рокфон производит плиты из минераловолокна с кромкой D для скрытой подвесной системы.

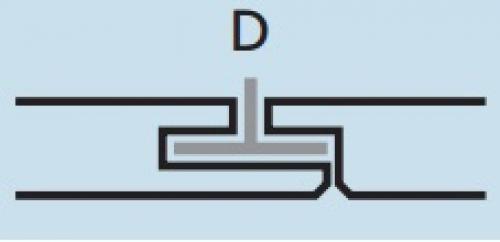

Кромка Rockfon D

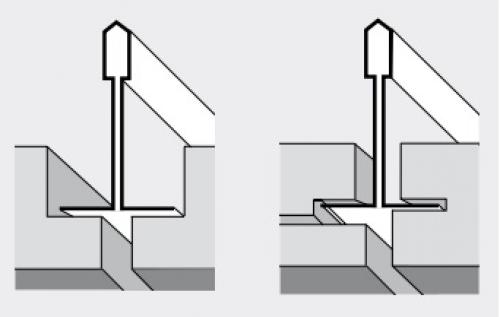

Потолочные плиты с кромкой Х тоже скрывают Т-профиль, а кромка М используется для полускрытой системы.

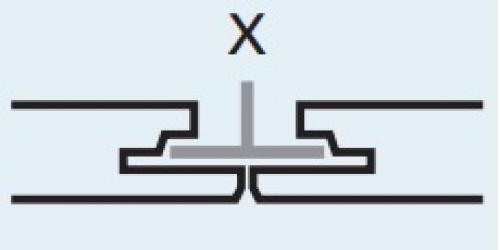

Кромка Rockfon X

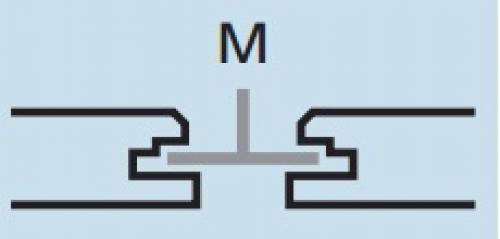

Кромка Rockfon M - полускрытая подвесная система

Кнауф-АМФ

Немецкий производитель отделочных материалов предлагает подвесные потолки со скрытой подвесной системой А и F. Схема установки А1 - несъемные панели, А2, А3, А4 - панели снимаются без разбора потолка.

Кассеты Албес. Кассетный потолок Албес: ассортимент, достоинства решений и особенности монтажа

Тема нашей статьи — кассетный потолок Албес.

Какие потолочные системы производятся под этим брендом? Какие по внешнему виду и потребительским свойствам панели могут быть смонтированы? Как осуществляется монтаж? Давайте разбираться.

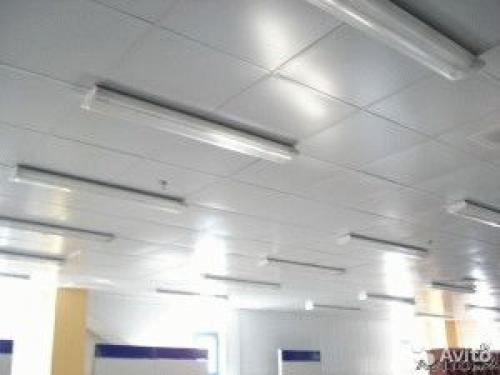

Так выглядит в интерьере смонтированный потолок Албес.

Материал

Вообще панели для подвесных потолков могут производиться из самых разных материалов; однако наш производитель специализируется на металлических панелях. Их изготавливают либо из алюминия, либо из оцинкованной стали.

Каковы выгоды этих материалов?

• Алюминий и оцинковка не боятся влажных сред. В ванной, душевой и бассейне подвесной потолок никоим образом не пострадает.
• Затопления сверху не страшны ни каркасу, ни панелям. Для сравнения — гипсовые панели для потолков Армстронг после затопления приходится, как правило, менять.
• Повредить панели достаточно трудно. Случайно задев потолок, вы не обречете себя на неизбежный поход в магазин за новой панелью.

Обратите внимание: не стоит, впрочем, переоценивать прочность металлических панелей. Толщина алюминия, используемая для них — всего 0,5 миллиметра. В сочетании с мягкостью металла это дает возможность повредить внешний вид потолка, приложив не такое уж большое усилие.

Разбить или сломать такую панель нельзя, а вот деформировать достаточно сильным ударом — вполне.

• Пожарная безопасность на высочайшем уровне: металлические панели на металлическом профиле не горят. Впрочем, при достаточно высоких температурах алюминий может плавиться; капли расплавленного металла ненамного лучше дыма.
• Наконец, срок службы такого потолка можно считать неограниченным . Как минимум  — он существенно превосходит интервал капитального ремонта зданий.

Размеры

Размеры кассет стандартны:

• 300х300 миллиметров;
• 300х600;
• 600х600;
• 300х1200;
• 600х1200;
• 1200х1200.

Разумеется, наибольшей популярностью пользуется совместимый с огромным количеством других потолочных систем размер 60х60 сантиметров.

Под этот же размер производится максимальное количество растровых люминесцентных и светодиодных световых панелей, встроенных обогревателей и прочего оборудования.

Выбор размеров панелей достаточно велик.

Типы подвесных систем

Открытые

Их общая отличительная особенность — открытый взгляду зрителя профиль. Панели просто укладываются в ячейки сверху и удерживаются в них исключительно собственной тяжестью.

Схема потолка с открытым профилем.

В рамках данного типа панели могут различаться формой кромок:

• Line;
• Board;
• Tegular 45;
• Tegular 90.

Кроме того, в ассортименте компании есть весьма любопытное решение: панели с кромкой Vector, превращающие открытую подвесную систему T-24 в скрытую.

Скрытые

В этом случае панели крепятся снизу к так называемому стрингеру — скрытому профилю; панель вставляется своими выступами в крепежные пазы стингера и с небольшим смещением фиксируется в потолке.

Такая схема крепления несколько усложняет демонтаж для доступа в надпотолочное пространство (для обслуживания и ремонта скрытых там коммуникаций и оборудования); однако делает потолок более эстетически привлекательным. Впрочем, эстетика в данном случае — исключительно вопрос личных предпочтений.

А здесь профили скрыты.

Цвета панелей

Среди стандартных цветов панелей — белый; бежевый; металлик и матовый металлик; хром, супер-хром и супер-хром люкс; золото, супер-золото и супер-золото люкс.  Кроме того, панели производятся дополнительных цветов: черный, синий, малиновый, цвет меди и так называемый ружейный.

Особняком стоят цвета дизайнерской группы — фактура дерева; супер-хром и супер-золото с ромбами; хамелеон (см. также Дизайн потолков из гипсокартона ).

Возможно и порошковое окрашивание панелей в произвольные цвета по согласованию с заказчиком.

Перфорация

Потолки Албес могут снабжаться и панелями без перфорации, и перфорированными; во втором случае предлагается несколько вариантов на выбор:

• Сплошная перфорация;
• Перфорированный квадрат по центру размером 305х305 мм;
• Девять квадратов размером 95х95 миллиметров;
• Миниквадраты 16х16 по всей поверхности;
• 25 квадратов перфорации.

Дополнительно производятся три вида панелей с крупной перфорацией, по-разному размещенной на поверхности.

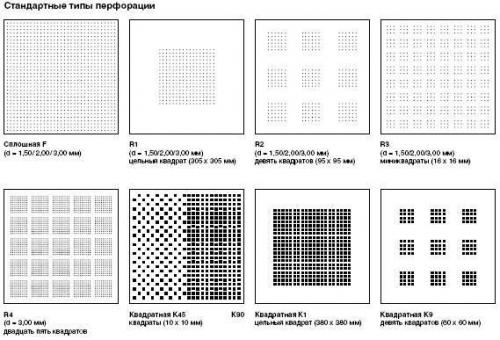

На рисунке — все предлагаемые варианты перфорации панелей.

Монтаж

Албес — это кассетные потолки, которые монтируются вполне стандартно.

Скрытая подвесная система Албес. Кассетные потолки Албес: различия подвесных систем

Высокая популярность подвесных кассетных потолков обусловлена их надежностью, оригинальностью, простотой в монтаже и возможности использовать в любом интерьере. По сути, кассетные потолки – это алюминиевые или стальные плиты, которые крепятся к смонтированному на потолочном основании металлическому каркасу.

Преимущества кассетных потолков

1. 1. Влагостойкость. Практически 100%-ная устойчивость к влаге позволяет монтировать кассетные потолки в помещениях с нормальным и высоким уровнем влажности: в санузлах и ванных комнатах, кухнях и бассейнах.
2. 2. Подходят для любых оснований. Монтаж кассетных потолков Albes на подвесах осуществляется на любое основание: бетонное, кирпичное или деревянное.
3. 3. Не требовательны к уборке. Высокая устойчивость к влаге допускает влажную уборку с использованием моющих средств.
4. 4. Простота в монтаже. Подвесные потолки не требуют предварительного выравнивания оснований и нанесения финишных покрытий. Достаточно зашпаклевать все трещины и сколы.
5. 5. Скрытие потолочных коммуникаций. Потолки на подвесной системе отлично скрывают потолочные коммуникации. При необходимости кассеты легко демонтировать и установить повторно, что позволяет оперативно получить доступ к запотолочным коммуникациям: системам вентиляции и проводам.
6. 6. Невосприимчивость к коррозии. Кассеты Албес изготовлены из алюминия, не подвержены образованию ржавчины, плесени и грибка даже в помещениях с высокой влажностью.
7. 7. Повышенный уровень пожаробезопасности. Используемые для установки кассетных подвесных потолков элементы соответствуют классам пожарной опасности КМ1 и НГ, что позволяет монтировать кассетные потолки на объектах с высокими требованиями к используемым строительным материалам.
8. 8. Система освещения. Вне зависимости от типа, подвесные системы предусматривают монтаж любых осветительных приборов: накладных и встраиваемых светильников, точечных и плафонов на подвесах.
9. 9. Невысокая стоимость. Минимальная стоимость готовых решений кассетных подвесных потолков составляет 590 рублей за квадратный метр.
