потолок «Армстронг» из дерева

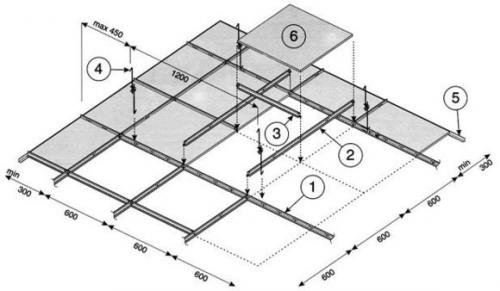

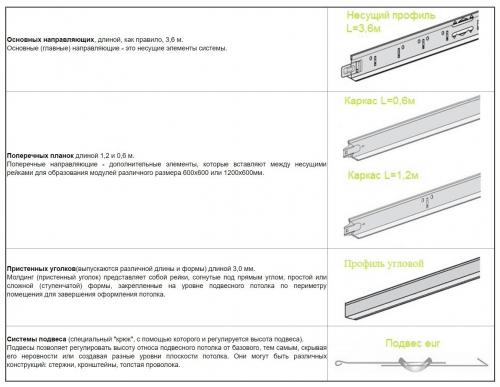

Комплектация потолка Армстронг

1. Потолочная плита размером 60х60 см.
2. Поперечный Т-образный профиль, длина — 0,6 м.
3. Несущий Т-образный профиль, длина – 3,7 м. Их располагают параллельно короткой стене помещения, при необходимости наращивают с помощью стандартных креплений или отпиливают излишки.
4. Продольный Т-образный профиль, длина – 1,2 м. Крепится к несущему с шагом 0,6 м.
5. Потолочный подвес с крючком (5а), и штангой (5б). Штангу подвеса крепят к потолку с помощью дюбелей или анкеров, крючок – к несущему профилю. За счет зажима (5) регулируют высоту подвеса, обеспечивая горизонтальность уровня каркаса.
6. Стеновой L-образный профиль, длина — 3 м. Его крепят по периметру комнаты с помощью уровня.
7. Анкер или дюбель для крепления подвеса в черновом потолке.
8. Обрезанная потолочная плита для подгонки под размер комнаты.

Элементы подвесной системы

Профиль для каркаса может быть металлическим, окрашенным порошковой краской, или металлопластиковым. Стандартная ширина полки – 15 или 24 мм, первую используют для легких конструкций из органических плит, вторую – для зеркальных, стеклянных и металлических потолков с большим количеством встроенных элементов. Для особо тяжелых конструкций используют также усиленные подвесы. Каркас монтируют с помощью стандартных креплений. Он требует минимальной подгонки и собирается как конструктор, легко и быстро.

Обратите внимание! Плиты для потолка Армстронг можно изготовить самостоятельно из деревянных панелей или МДФ. Такой дизайн плит придаст помещению оригинальность.

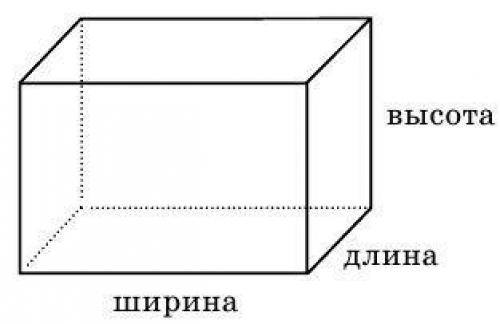

Расчет потолков. Расчет высоты потолка согласно геометрии

Наверняка вы понимаете, что высота потолков любого помещения, в загородном доме — это третий геометрический размер. Он рассчитывается на основании двух других, то есть длины и ширины.

Мы их будем называть a и b, а саму высоту будем обозначать буквой h.

Перед тем как я покажу вам первые формулы, я бы хотел сказать небольшую ремарочку. Конечно же зодчие прошлого знали и умели рассчитывать высоты потолков. Эти пропорции, математические формулы, были известны еще в античности и благополучно применялись архитекторами тех времен. Сегодня эти формулы слепо переносить в нашей реальности конечно же нельзя, поэтому я буду давать вам определенные поправки и задавать границы, где эти формулы можно использовать, а где нет.

Минимальная высота потолков была зафиксирована ещё в девятнадцатом веке. Например такие страны как Германия или Англия уже обладали таким минимальным нормативным размером, как два с половиной метра. Эта цифра, наверняка вы знаете, является стандартной высотой потолков наших пресловутых «хрущёвках». Дальше в следующих поколениях типового жилья СССР: таких, как «брежневки» и далее до 80-ых годов. Потом, в новостройках, эту высоту перманентно повышали, до 2,7м и потом 2,8м.

По строительным нормам и правилам (СНиП) высота потолков в квартире и доме должна быть не меньше 2,5м.

Но конечно же, в современном жилье, высоты потолков делаются больше.

Первым делом я дам вам формулу для расчета минимального значения высоты потолка, чтобы вы понимали предел ниже которого опускаться нельзя. Эта формула несложная:

h(min)=1/3(a+b)

Вторая формула, она связана с максимальным размером потолка который можно делать для того или иного помещения. Она посложнее:

h(max)=1/2 √a2+b2

Так вот используя эти две формулы мы можем задавать пределы и работать в них. Давайте посмотрим что у нас получится, если мы возьмем для примера спальню 12 кв.м.

Дальше по ходу повествования я буду все время приводить расчет на примере этой спальни. Её размер 3 на 4 метра, хорошо нам знакомый и понятный любому человеку, который живет в современной квартире или в доме. Такая спальня может быть использована как для одного человека, так и для двоих. Но об этом чуть-чуть попозже.

1. Если мы подставим все наши значения в формулу №1, то мы получим 1/3*(3+4)=2,33м.
2. Во вторую формулу, то получим 1/2*√9+16=2,5м.

И тут вы мне можете сказать: но как же так, неужели такие маленькие потолки делать спальне 3 на 4 метра? И я вам скажу, нет! Потому что эти формулы не учитывают современные реалии строительства. Формулы из прошлого и ориентированы они на большие загородные дома. Которые имеют площади комнат 30, 40 и даже 50 квадратных метров. Их нельзя слепо переносить на нашу реальность и пользоваться для расчета высоты потолков небольших комнат.

Для того чтобы понять как же быть, давайте я приведу вам другой пример. Возьмем очень популярную сегодня триаду (кухня,столовая и гостиная), предположим она имеет площадь 50 кв.м. Это единое помещение, то есть 10 на 5 м. (5 — это конструктивный пролет который мы перекрываем, а 10 — длина нашего помещения). Если мы подставим эти цифры в наши формулы нижнего и верхнего пределов, то мы получим 5 метров и 5,6 метров, соответственно. Отсюда мы делаем вывод о не реалистичности этих формул и для больших помещений. Но не торопитесь делать такие выводы.

Здесь я бы хотел сказать вам как выходить из этой ситуации и рассчитывать помещения правильно. В частном жилом доме всегда рассчитываются по найденной высоте для самых больших комнат. Ну например: для той самой кухни, столовой и гостиной, о которой я сказал только что, там нужно сделать расчет по меньшему размеру, образуя квадрат.

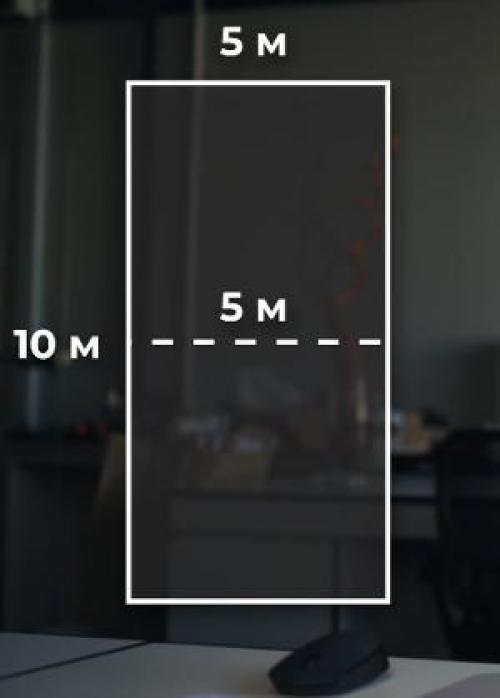

То есть, если представить прямоугольник в виде размера 5 на 10, мы делим этот прямоугольник пополам и получаем квадрат 5 на 5м.

Если мы подставим эти 5 на 5м в наши известные формулы, то получим следующие значения = 3,33 в минимальном пределе и 3,5м в максимальном. Как видите это уже похожие на правду цифры, которые можно использовать для проектирования.

Закрепим сказанное: сначала мы делаем анализ самых больших помещений, потому что они самые ценные с точки зрения визуального пространства и поэтому в первую очередь нужно высчитывать высоты потолков там.

Конечно мы берем меньший размер этого помещения, образуем из него квадрат и считаем высоту потолков для этого квадрата. Дальше этот размер экстраполируем на все остальные помещения меньшей площади. Все очень просто.

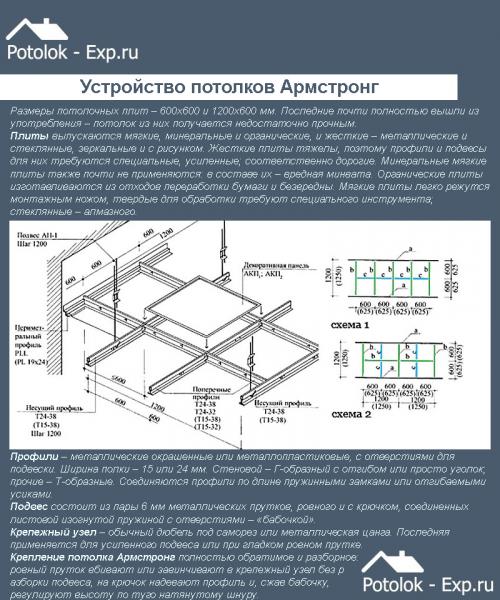

Расчет подвесного кассетного потолка. Устройство потолка Армстронг

Система в целом представляет собой обрешётку из металлического профиля, подвешенную к потолочной плите при помощи настраиваемых крючков. Ячейки обрешётки заполняются плитами или светильниками, причём расположение их можно комбинировать и менять в любое время.

Обрешётка состоит из нескольких видов профиля.

1. Пристенный уголок . Крепится к стене по периметру комнаты, служит как несущий и декоративный элемент.
2. Основная направляющая . Опирается на пристенный уголок и подвесы, имеет длину 370 см, устанавливается обычно поперёк комнаты и принимает на себя основную нагрузку.
3. Поперечная направляющая . Их два вида, длиной 120 см и 60 см. Те, что подлиннее, устанавливаются между основными направляющими, а короткие — между ними, т. е. длинными поперечными.

Таким образом, получается решётка с ячейками в виде квадратов со стороной 60 см. Все соединения осуществляются при помощи защёлок, которыми профиль оборудуется заранее.

Устройство подвесных потолков Армстронг

Подвесные крючки крепятся к потолку при помощи дюбелей и шурупов над местами крепления к основным направляющим. Декоративные панели или светильники вставляются в образовавшиеся рамки изнутри.

Цены на потолок «Армстронг»

потолок Армстронг

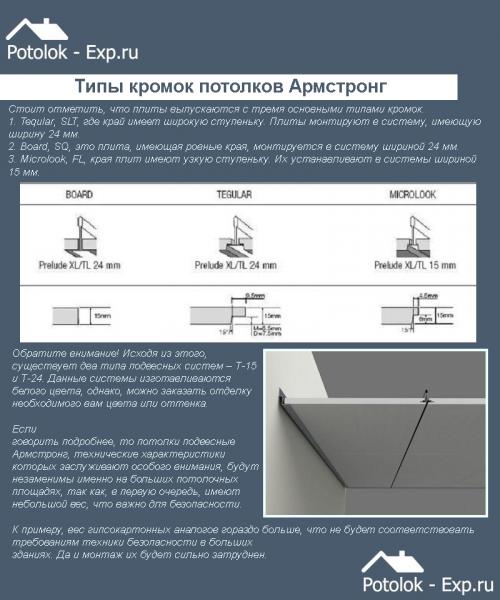

Типы кромок потолков Армстронг

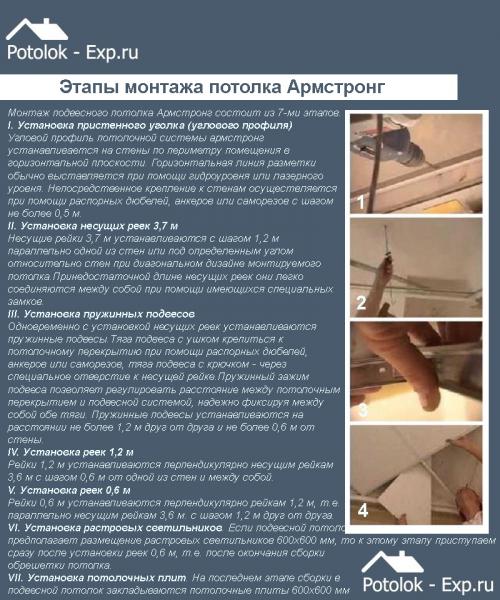

Процесс сборки заключается в установке пристенного уголка по периметру комнаты на нужной высоте, монтаже основных направляющих с одновременным креплением над ними подвесных крючков. Между основными направляющими выдерживается зазор 120 см для установки длинных поперечин, расстояние между которыми 60 см. Монтаж ведётся постепенно, установка каждой последующей основной направляющей сразу сопровождается соединением поперечин. После того как обрешётка собрана полностью, устанавливаются светильники и декоративные панели.

Источник: https://armstrong-dlya-potolkov.aystroika.info/novosti/raschet-materialov-dlya-potolkov-armstrong-raschet-potolka-armstrong-razyasnyaem-razvernuto

Кнауф калькулятор Армстронг. Калькулятор подвесного потолка Армстронг

Расчет материала для подвесного потолка и работ является примерным. Он призван сориентировать вас по бюджету. Укажите площадь потолка, нажмите на кнопку "Рассчитать" и отправьте расчет потолка Армстронг на ваш e-mail. Если в целом укладываетесь в бюджет, то для точного расчета потолка Армстронг нужно заказать вызов мастера на объект для замеров. Мы не только осуществляем комплексные поставки материалов, но и выполняем монтаж потолка Армстронг под ключ. Выезд мастера и расчет в пределах Владивостока 30 км = 0 ₽. Для вызова мастера на замеры звоните +7(423)200-66-18, +7(423)200-66-19.

Комплектация армстронга. Потолок Армстронг: технические характеристики

По сложившейся традиции, имя компании, первой завезшей продукцию в Россию, становится нарицательным для всех изделий со схожими характеристиками. В данной статье речь пойдет о потолках Армстронг , объединяющих множество производителей из Европы, Азии и Америки.

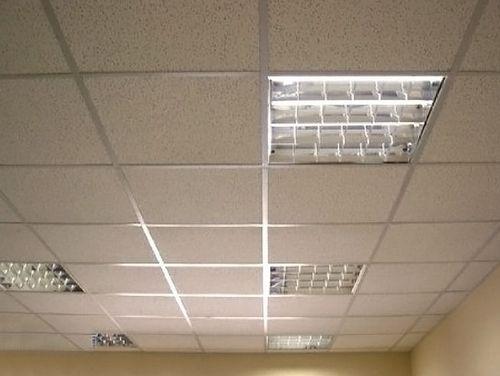

Классический потолок Armstrong со встроенными светильниками

Технические характеристики потолка Армстронг подразумевают установку минерало-волокнистых плит (модулей) в подвесную систему, создаваемую в подпотолочном пространстве из:

1. металлических профилей;
2. проволочных подвесов.

А родоначальником данного способа декорирования потолков стала компания Armstrong , предложившая такую технологию, которая впоследствии стала необычайно популярной. Вслед за ней освоили выпуск данной продукции и другие компании из разных стран мира.

Сегодня на российском рынке стройматериалов предлагается множество разновидностей данного типа подвесных систем, которые для удобства потребителей именуются одинаково:

1. Потолки Armstrong;
2. Потолочные системы по типу Армстронг.

Виды и формы потолков

Компания Armstrong первой стала применять и различные материалы для изготовления модулей . Состав потолочной конструкции Армстронг может быть любым, в зависимости от пожеланий заказчиков.

Чаще всего в состав входят:

1. минеральное волокно;
2. поликарбонат;
3. базальтовое волокно;
4. сталь;
5. дерево;
6. алюминий и другие.

Текстура потолочной системы Армстронг также отличается многообразием, и может быть:

1. с тиснением;
2. с перфорацией;
3. объединенная общим геометрическим рисунком;
4. с добавлением декоративных элементов.

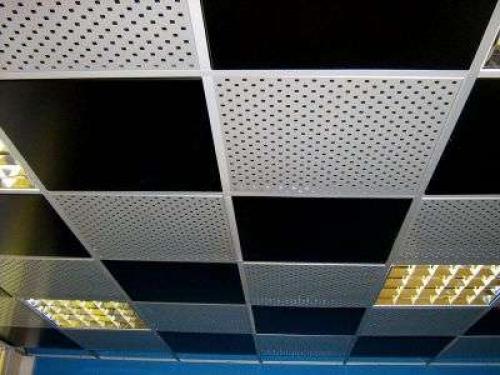

Перфорированные модули потолка Армстронг белого и черного цветов

Столь широкий ассортимент и богатая цветовая гамма обеспечивают уникальные возможности в создании эксклюзивных интерьеров и неповторимых потолков.

Размер потолочной системы Армстронг также может быть любым:

1. от 1,5 м2  (размер идеально подходит для коридора и подсобного помещения);
2. и до 1000 м2  (размер идеально подходит для торговых залов, зон ожидания в аэропорту или на вокзале).

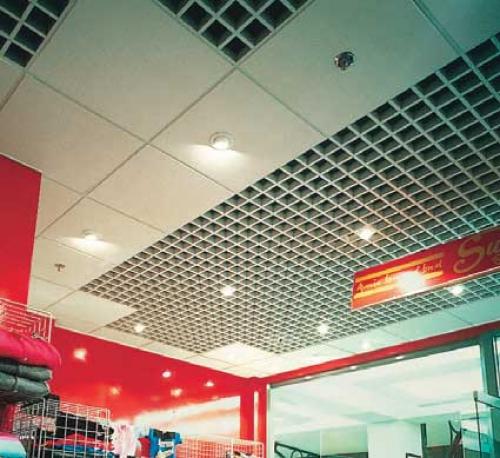

Система Армстронг в торговом центре

С помощью данной системы декорирования потолков можно создавать:

1. ровные поверхности;
2. трехмерные конструкции;
3. цветовые панно;
4. многоуровневые композиции

в жилых или общественных помещениях, в офисных и на производственных объектах. Это могут быть конструкции со скрытой или видимой системой подвеса, а также со встроенными вентканалами, осветительными приборами, звуковой и

Модули

Основу потолочных систем Армстронг составляют минерало-волокнистые плиты, именуемые модулями.

Они выпускаются двух типоразмеров:

1. 600х600мм (квадраты);
2. 600х1200мм (прямоугольники).

Чертеж потолка армстронг с модулями 600х600мм

Справочно: Толщина плит варьируется от 8 до 25 мм , а вес 1 м2 потолка в пределах 2,5-8,0 кг/м2  соответственно. Такой разброс объясняется применением различных материалов – использование деревянных или металлических модулей утяжеляет конструкцию, а модули из минеральных и базальтовых волокон напротив, его облегчают.

Модули также принято различать и по форме кромок.

На сегодняшний день на российском рынке представлены 3 вида:

1. Board – модули с ровными краями, предназначенные для монтажа на установочные планки (заподлицо);
2. Tegular – модули с широкой ступенькой под планку шириной 24 мм ;
3. MicroLook – модули с узкой ступенькой для подвесных систем шириной 15 мм.

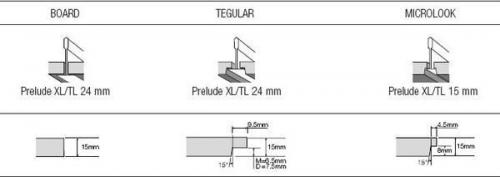

Технические характеристики потолка армстронг с разной формой кромок модулей

Подвесная система

Чтобы модули были надежно закреплены над головой, и предназначена подвесная система, монтируемая в подпотолочном пространстве.

Она производится из металлических элементов и в ее состав входят:

1. Несущий профиль;
2. Поперечный профиль;
3. Угловой профиль;
4. Проволочные регулируемые подвесы.

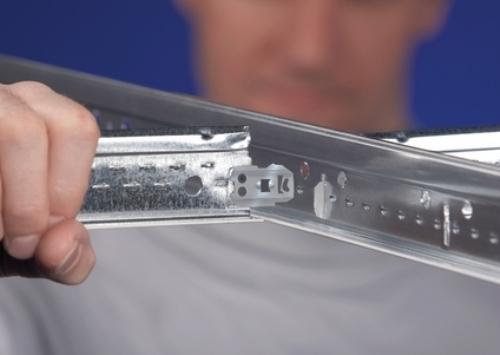

Соединение профилей в единую конструкцию с помощью технических прорезей

Справочно: Профиля с лицевой стороны покрыты полимерным покрытием, цвет которого может быть подобран под общую стилистику декорирования помещения. Наиболее распространенный – белый матовый цвет.

Расчет материалов

Приняв решение об оформлении потолочного пространства с помощью системы Армстронг, следует определить количество расходных материалов.
