Профиль для гипсокартона размеры. Дополнительные профили и аксессуары

Профиль для гипсокартона размеры. Дополнительные профили и аксессуары

Есть несколько разновидностей дополнительных профилей:

1. Арочный (ПА). Габариты: 6х2,7 см. Распространенная длина: 260, 300 и 400 см. Применяется при монтаже подвесных потолков криволинейной формы, а также обустройстве арочных проемов из гипсокартона в перегородках. Элемент вставляется в направляющую планку.
2. Усиленный (UA). Делается из стали толщиной 2 мм. Размеры профиля: 10х4, 7,5х4, 5х4 см. Длина: 300, 400, на заказ – до 600 см. Служит для усиления каркаса на дверном проеме. Также хорошо упрочняет обрешетку гипсокартонной перегородки, если на нее планируется вешать бытовую технику, оборудование, мебель.
3. Угловой (ПУ). Размеры профиля: высота и ширина – 3,1х3,1 см, длина от 2400 до 3500 мм и более. Весит стандартный материал 200 г/м. Его сечение имеет вид угла 90° с чуть выдвинутой серединой. Применяется для защиты и декорирования угловых стыков гипсокартонных сооружений.

Эскиз с обозначениями

Есть такие подвиды уголка:

1. Планка, на обеих сторонах которой сделаны крупные просечки. Ее наклеивание осуществляется на свежую шпаклевку. Высохнув, та удерживает профиль на месте.
2. Перфорированный угол, к кромкам которого приклеена сетчатая полоска. Она усиливает сцепку изделия со штукатуркой.
3. Окантовочный металлический профиль из двух полос, наклеенных на крафт-бумагу. Такое изделие может гнуться под любым углом. С его помощью декорируются и защищаются внешние и внутренние угловые стыки конструкций из ГКЛ. А также кромки откосов, проемов дверей и окон, ниш, встроенных шкафов, стеллажей, полок, коробов водосточной системы и пр. Как клей для планки используется монтажная пена, ПВА, строительный «Момент».
4. Угловой профиль ПВХ. Бывает сплошным и перфорированным, с приклеенной сеткой. Применяется пластик для оформления наружных стыков гипсовых конструкций. Может применяться при их облицовке плиткой.

Монтаж своими руками

При монтаже каркаса из металлического профиля используются такие аксессуары:

1. Перфорированный подвес. Представляет собой крепление в форме полосы длиной 12.5 и шириной 6 см. Состоит из трех участков. Центральный сплошной применяется для крепления подвеса дюбелем к потолочному перекрытию. Боковые стороны перфорированы и гнутся под прямым углом. Они предназначены для фиксации профиля саморезами при помощи соответствующего инструмента – шуруповерта.
2. Анкерный подвес. Применяется при сооружении подвесных конструкций для ПП-профилей. Высоту такого крепления с прессшайбой можно менять. Это нужно, когда выставляется плоскость каркаса.
3. Краб. Одно- или двухъярусный соединитель для ПП-планок. Представляет собой крестообразную пластинку с фиксаторами для соединения пересекающихся профилей. Применяется при монтаже обрешетки для подвесных конструкций.
4. Удлиняющая скобка. Ее размеры 11х5,8 см. Используется для соединения двух кусков профиля одинакового вида и габаритов.

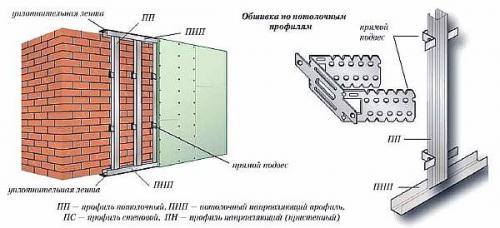

На фото ниже представлена раскладка каркаса.

Размер профиля. Виды и размеры профилей

Работа с гипсокартоном невозможна без использования строительных профилей. В статье мы расскажем, что они собой представляют, какими бывают. Кроме того, подскажем, на что обратить внимание при покупке необходимого типа сырья.

Особенности

Монтаж гипсокартонных систем продуман до мелочей. Строительные профили являются элементами крепления, из них создается каркас. Они варьируются параметрами, формой, назначением. Направляющие имеют несложную конструкцию, состоят из вертикалей и горизонталей. Бывают литыми и перфорированными, имеют маркировку с указанием типа использования.

Они повышают прочность и надежность конструкции. Отличаются функциональной нагрузкой, особенностями применения. Помимо каркасных систем, используются для сооружения перегородок. У них оптимальный вес, благодаря чему не создается большой нагрузки на стены. Они соединяются посредством различных крепежей, являются базовыми элементами обрешеток.

Конфигурация сечения бывает угловой, плоской, в продаже встречается профиль П-образный, С-образный, U-образный. Тип соединения может быть Т-образным, двухуровневым, с использованием отрезка, одноуровневого соединителя, системы скользящих подвесов.

Профили могут крепиться к стенам либо потолку. Помимо создания перегородок и обрешеток, они используются для отделочных и декоративных работ. Подвиды варьируются типом профильных элементов. Бывают полностью гладкими, а также ребристыми (с канавками или продольными гофрами), имеющими рельеф с двух противоположных боковых сторон.

Тип отверстий может быть круглым и вытянутым, напоминающим длинные овалы. Размеры отверстий разнятся, могут быть не только идентичными, но и разными на обеих сторонах полок. Расположение отверстий в зависимости от модификации может быть прямым и со сдвигом. Режется профиль разными инструментами (электрическим лобзиком, болгаркой, ножовкой либо ножницами по металлу). Наиболее качественную резку дает использование электролобзика.

Помимо длины, ширины, толщины у них разнятся показатели несущей способности и возможности изгиба. Большинство моделей считаются универсальными либо взаимозаменяемыми.

При соблюдении правил монтажа профильные конструкции максимально долговечны. Они представлены на рынке в широком ассортименте. Подходят для создания прямых и сложных криволинейных конструкций.

Типы по материалу изготовления

Чаще всего в производстве профилей для гипсокартона используется холодный либо теплый алюминий и сталь. Сталь, из которой делают профили, бывает тонколистовой и толстолистовой. Стальные планки бывают двух типов: черного и оцинкованного. Черный металл стоит дешевле, данная продукция предназначается для применения в сухих помещениях.

Антикоррозийный армирующий аналог имеет цинковое покрытие. Такие изделия рассчитаны на длительное применение во влажной среде. Они долговечны и не деформируются в ходе эксплуатации. Оцинкованные модификации монтируют в санузлах, ванных и туалетных комнатах, крытых бассейнах, кухонных помещениях, неотапливаемых гаражах.

Алюминиевые аналоги не столь устойчивы к деформации. Однако у них улучшенные характеристики и меньший вес. Они не подвержены ржавлению, универсальны, но стоят дороже стальных изделий. Продукция из металла изготавливается на режущих станках и прокатном профилегибочном оборудовании. Сначала заготовки нарезают на планки, затем им придается необходимая форма.

Металлический профиль бывает горячекатаным и хромированным. Кроме того, в продажу поступает пластмассовый (пластиковый) и полипропиленовый вид.

Описание видов

Классифицировать строительные профили можно по разным признакам. Например, помимо направляющих, они бывают стоечными, потолочными. Чаще всего для гипсокартонных обрешеток применяют стоечный тип профиля. Его используют в качестве вертикальных опорных элементов для несущих стен ГКЛ. С его помощью сооружают внутренние простенки и перегородки. У него С-образная конфигурация сечения и слегка загнутые внутрь боковины. Его вкладывают в каркасный периметр.

Направляющий (ПН или UW) используется в качестве основы, которую сооружают по периметру каркаса. Именно в него вставляют стойки, создавая гипсокартонные перегородки и выполняя отделку имеющихся стен. Данный профиль имеет П-образное сечение в поперечнике и прямые полки. Его ширина разнится, ввиду чего его выбирают с учетом толщины используемого для монтажа материала.

Потолочный крепежный профиль – расходный материал для монтажа подвесных гипсокартонных конструкций с разным количеством ярусов. Его монтируют посредством подвесов. Крепят на бетон, дерево, газоблок, кирпич. Потолочный направляющий профиль – материал для монтажа подвесных систем под гипсокартон. Он крепится в верхней части стен по всему периметру. После этого в него закрепляют планки ПП.

Стеновой профиль для гипсокартона размеры. Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Долговечность конструкции из гипсокартона определяется прочностью каркаса, а она напрямую зависит от грамотного подбора комплектующих. Разберемся, какой профиль для ГКЛ существует и как правильно его выбрать.

Преимущества использования металлопрофиля

Гипсокартон крепят тремя способами:

• Кстенам на клей. Подходит только для ровных поверхностей без больших перепадов.
• К деревянному каркасу из бруса . Доступный вариант, но элементы из дерева боятся микроорганизмов, грибка и грызунов. К тому же бруски изменяют свою геометрию под воздействием температуры и влажности: конструкция коробится, а прикрепленный к нему гипсокартон трескается.
• К каркасу из металлического профиля.

Достоинства конструкции из металла:

• Профиль делают из оцинкованной стали, устойчивой к ржавчине. Ей не страшны плесень, грибок или насекомые. Поэтому срок службы каркаса практически неограничен.
• В отличие от дерева конструкция из металла не реагирует на изменение влажности воздуха: его геометрия остается постоянной.
• Все разнообразие профиля унифицировано: купив нужный вариант одного вида, легко подобрать к нему соответствующие по размерам комплектующие.

Из-за этих преимуществ и удобства монтажа мастера предпочитают использовать металлический каркас.

Какой бывает профиль?

Разберемся в многообразии металлопрофилей. Есть два основных вида способу применения:

• Направляющие – крепятся по периметру конструкции к стенам, полу или потолку.
• Стоечные – вставляются в направляющие и закрепляются в них. Образуют вертикальные и горизонтальные элементы каркаса. Несут основную нагрузку: именно к ним прикручиваются листы гипсокартона.

По месту применения металлопрофиль бывает:

• Стеновой.
• Потолочный.
• Перегородочный.

Существуют также специальные варианты: угловой, арочный и омега-профиль. Рассмотрим все виды профиля для ГКЛ по порядку.

Профиль для каркаса на стену

Для стен понадобятся 2 вида металлопрофиля:

• направляющий UD (ПНП);
• стоечный CD (ПП).

Направляющий

Параметры будущего каркаса задает направляющий профиль, маркируемый буквами ПНП или UD (латиницей обозначена продукция фирмы «Кнауф»). В спинке детали есть отверстия, через которые ее крепят к поверхности дюбель-гвоздями. Если их шаг не устраивает, то легко просверлить дрелью новые.

Параметры профиля ПНП:

• Длина – 3 метра. При желании можно заказать направляющие большей длины – до 6 метров. Но эта часть каркаса без проблем собирается из отдельных кусков, жестко закрепляемых на поверхности, поэтому длина не имеет значения.
• Ширина основания (спинки) – 50, 65, 75 или 100 мм.
• Высота боковой части, называемой полкой, – 40 мм.
• Диаметр отверстий в спинке под дюбели – 8 мм.

Стоечный

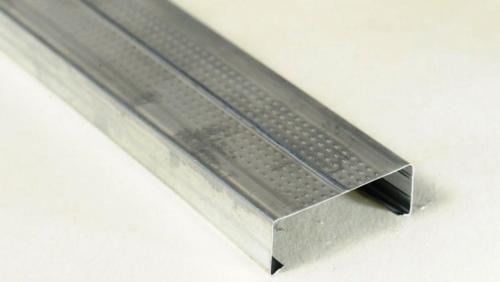

Основная часть каркаса (стойки и перемычки) сооружается из несущего или стоечного профиля, обозначаемого ПП или CD.

• Стойки должны быть цельными, наращивать их нежелательно. Поэтому нужно сразу выбирать детали необходимой длины, которая варьируется от 2,5 до 6 метров.
• Ширина спинки составляет 40–100 мм. Стойки вставляются в направляющие, поэтому имеют сопрягаемые с ними размеры.
• Высота боковой полки – 50 мм.

Профили различаются по толщине металла: у класса «эконом» эта характеристика составляет 0,4 мм.

Совет: используйте более жесткие элементы с толщиной металла 0,55–0,6 мм.

Детали потолочного каркаса

При выравнивании потолков или сооружении многоярусных конструкций также используют направляющие и несущие профили. Они отличаются от изделий для стен по размеру:

• Направляющие (ПНП или UD) выпускаются шириной 28 мм при длине 3 000 мм. Высота боковой полки – 27 мм.
• Несущие (ПП или CD) отличаются еще и присутствием ребер жесткости. Они помогают профилю удерживать вес потолочной конструкции без деформации. Ширина спинки – 60 мм. Длина и высота полки такие же, как у направляющих.

Профиль для перегородок

Изделия, применяемые при монтаже перегородок, отличаются толщиной металла, которая составляет 2 мм. Прочности также добавляют дополнительные ребра жесткости, которыми снабжены многие модели.

• Направляющие, маркируемые UW или ПН, имеют спинку шириной от 4,2 до 15 см. С их помощью можно создать перегородку различной толщины. Длина составляет 2–4 метра, высота полки – 40 мм.

• Стоечные профили (CW или ПС) при той же ширине имеют полки высотой 50 мм. Часто в них есть дополнительные насечки, облегчающие прокладку электрической проводки или других коммуникаций. Длина этих элементов – 3–4 мм, если нужны стойки длиннее, сделают на заказ.

Дверные проемы укрепляются усиленным профилем с маркировкой UA. Выпускается он длиной 3, 4 и 6 метров. Высота полок составляет 40 мм при ширине спинки 50, 75 и 100 мм.

Другие виды

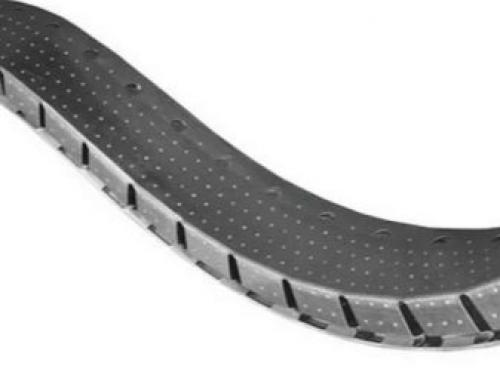

Профиль арочный (ППА) предназначен для формирования криволинейных поверхностей. Бывает выпуклый и вогнутый. Создан на основе несущего, поэтому совпадает с ним по размерам.

Профиль стоечный размеры. Виды и размеры

Уже отмечалось, что типовая длина стоечного профиля составляет 3 либо 4 м. Но на деле изготовители могут поставить и продукт с любыми другими параметрами, правда — только по индивидуальному заказу. Нюансы размеров обусловлены главным образом сферой применения тех или иных изделий. Так, часто встречается профиль CD47/17. Он нужен прежде всего, чтобы сооружать каркасы под капитальную облицовку стен. Иногда его применяют и для формирования фальшстен там, где полноценные стенные сборки использовать не получается.

На профиле такого рода, именуемом потолочным, фиксация прямых подвесов производится на саморезы величиной 0,35х0,95 см. Толщина стенки зависит не столько от области применения, сколько от инженерного подхода у конкретного изготовителя. Она обычно варьируется в пределах 0,4-0,6 мм. Но по заказу могут быть изготовлены и более толстые либо более тонкие профильные изделия. Правда, такая необходимость возникает относительно редко.

Очень широкое применение находит профиль стоечный 50х50. Именно такие размеры есть и в линейке всемирно известной марки Knauf. Первая цифра в такой маркировке, как и у других фирм, обозначает ширину спинки. Второй показатель — соответственно, ширина профильной полки. Но надо понимать, что реальные габариты могут несколько отличаться в меньшую сторону.

Так, если задана маркировка 75х50, то действительная ширина полки будет составлять всего лишь 48,5 мм. Это обстоятельство всегда следует учитывать при выборе и монтаже изделий. Часто блоки 75х50 могут создаваться путем холодной прокатки. Изготавливать их стараются при помощи современного профилегибочного оборудования. Что касается профиля 60х27, то эти изделия обычно имеют форму буквы С.

Чаще всего его применяют вместе с потолочными направляющими конструкциями ППН 27х28. Загиб полок внутрь обеспечивает возможность крепления на прямые подвесы. Такие подвесы оборудуют зажимами. 3 канавки (так называемый гофр) обеспечивают максимально высокий уровень надежности. Помимо этого, гофрированные модели 27х60 гораздо проще монтировать.

Потолочный профиль для гипсокартона: размеры. Размеры и виды профиля для гипсокартона.

Фирмы-производители осуществляют изготовление и продажу профиля для гипсокартона следующих видов:

• профиль потолочный. Используют для создания подвесных потолочных конструкций;
• профиль направляющий. Применяется при монтаже потолочных и стоечных профилей;

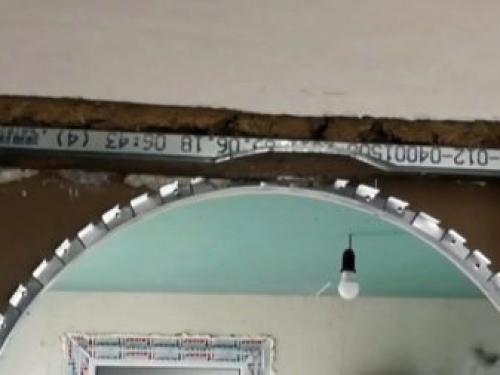

• профиль арочный. Используется, чтобы создать из гипсокартона изогнутые элементы (арки, колонны);
• профиль угловой. После обшивки стен гипсокартоном, применяется для укрепления углов;
• профиль стоечный. Используется при облицовке стен гипсокартонными листами;
• профиль маяковый. Применяют для выравнивания стен с использованием штукатурки.

Наиболее широкое применение получили потолочные, стоечные и направляющие профили. Без них невозможно осуществить монтаж гипсокартона . Самыми разнообразными типоразмерами представлены профили в продаже: направляющие, которые используются для монтажа стоек, ширину стенок могут иметь 50, 65 (66), или 100 мм, а высота полок может быть (в зависимости от производителя) 37 либо 40 мм.

Аналогичную ширину стенок имеет стоечный профиль для гипсокартона Knauf, высота полок при этом – 50 мм. Меньшей высотой полок – 40 мм обладает профиль для гипсокартона Gyproc. У всех производителей стандартен потолочный профиль, его типоразмеры составляют 60х27 мм. Направляющие профили для потолка имеют размеры – 28х27 мм. Большинство известных брендов (Gyproc, Knauf, "Металлист") изготавливают профили стандартной длины, которая составляет 3 и 4 метра, реже – 3,5 м.

К стенам направляющие профили крепятся с помощью саморезов и дюбелей. Потолочные профили закрепляют на подвесах с зажимами (в конструкции стенок ПП для этого предусмотрены специальные загибы) или на прямых подвесах. Между собой скреплять профили необходимо с помощью оцинкованных шурупов с непрессованными шайбами.

Эконом профиль для гипсокартона размеры. Какие бывают размеры у профилей для гипсокартона

На стадии ремонта неминуемо приходится столкнуться с множеством доселе незнакомой информации, которая имеет немалое значение в сооружении потолков, перегородок, стен, коробов. И разбираться в размерах металлического профиля под гипсокартон также придется. Особенно, если эконом-план ремонта осуществить просто необходимо, а значит, к этому прилагаются и эконом-расчеты с максимальной точностью.

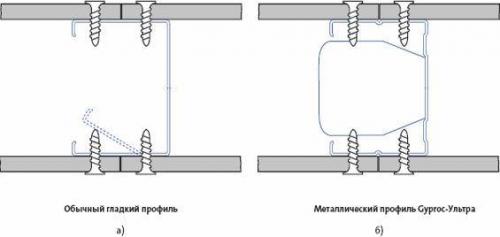

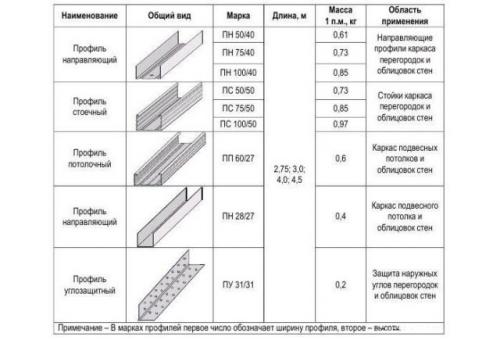

Размеры металлического профиля

Размеры стоечного профиля

Стоечный профиль для гипсокартонных листов применяется в качестве несущей части металлического каркаса, на котором и будет держаться вся гипсокартонная конструкция. Этот профиль отличает особая форма сечения, С-образная, при этом загнутая по краям.

Ориентирован стоечный профиль вертикально, а также он имеет удобное Н-образное отверстие, что позволяет легче провести коммуникации.

Характеристики стоечного профиля:

• Стандартная длина – 3-4 м, но некоторые фирмы изготавливают профили по желанию заказчика, то есть длину можно указать любую;
• Потолочный стоечн. профиль CD 47/17 длиной бывает 3 м, толщина его обычно полмиллиметра, широкая стенка равняется 47 мм, а узкая – 17 мм;
• Потолочный стоечн. профиль СD 60/17 имеет аналогичную длину, такую же толщину в полмиллиметра, широкая стенка профиля – 60 мм, узкая стенка – 17 мм;
• Стоечный перегородочн. профиль – его длина достигает тех же 3 м, толщина – полмиллиметра, размеры – 42 на 37 мм.

Выделяют также стоечный профиль для перегородок размером 55 на 37 мм. Стандартный стоечный профиль, на который крепится лист гипсокартона, имеет длину в три/четыре метра, полумиллиметровую толщину размеры 75 на 50 мм. В пачке обычно находится 12 штук металлических стоечных профилей.

Стены из гипсокартона своими руками

Длина

В длину любой из видов профиля не достигает более 4 м, но и меньше 3 м профиль найти будет трудно. Хотя и такие есть.

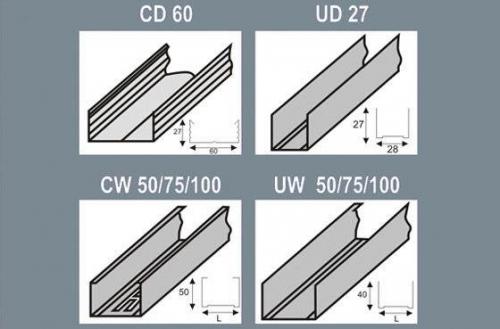

Виды профилей и их параметры:

• УД 27 – длиной может быть в 2500 мм, 3000 мм и самая большая — 4000 мм;
• УД 50 — длиной может быть в 2500 мм, 3000 мм и самая большая —  4000 мм;
• СД 60 – 3000 мм и 4000 мм;
• СВ 50 — 3000 мм и 4000 мм;
• СВ 75 — 3000 мм и 4000 мм;
• СВ 100 — 3000 мм и 4000 мм.

Сделать профиль короче – данная задача мало у кого вызывает трудности, а вот увеличить длину профиля нужно постараться.

Профиль для гипсокартона

Как удлинить профиль

Если несколько вариантов удлинения профиля. Рассмотреть стоит самые удобные.

Способы удлинения профиля:

• Способ первый. Приобретите в строймагазине соединитель, один конец профиля просуньте в этот соединитель. На другом профиле отмерьте недостающую длину, аккуратно отрежьте часть профиля ножницами по металлу. Вставьте его с другой стороны в соединитель. Проверив точность соединения, плоскогубцами зажмите края профиля и соединителя. Осталось только закрепить элементы саморезами по металлу через торцы.
• Способ второй. В данном случае «посредников» не потребуется, так это эконом-способ. Приложите два профиля друг к другу, отмерьте нужную длину, но отрезать следует где-то на 10 см больше. Далее болгаркой или теми же ножницами по металлу на двух сторонах профиля удалите на 10 см верхние загнутые кромочки. Тот профиль, что со срезанной кромкой, просуньте на 10 см в глубину в другой профиль. Соединяются они четырьмя саморезами по металлу, которые вкручиваются в торцы профилей.

Чтобы профиль был достаточно жестким, в местах соединения можно поставить дополнительные подвесы с шагом в 7 см.

https://youtu.be/XDuP0B9-S6o

Ширина

UD – направляющий профиль для ГКЛ, служит для создания монтажной плоскости, его ставят по потолочному контуру или по той же стеновой обшивке. В этот профиль вкладывается второй вид профиля, несущий профиль CD.

Ширина UD профиля – 28 мм, ширина СD профиля – 60 мм. Арочный профиль в ширину достигает 62 мм.

Ширина профиля

Толщина

Толщиной стенка UD профиля достигает 0,6 мм, но и меньше 0,4 мм профилей не встречается.

То есть, в направляющих профилях показатели толщины – 0,45 -0,55 мм. В стоечных профилях эти показатели будут аналогичными.

Толщина профиля

Вес

Чтобы узнать, каким будет вес того или иного профиля, воспользуйтесь данным перечнем:

Вес видов профиля:

• Стоечн. профиль, 50 на 50 – 0,73 кг, вес же пакета – 31 кг;
• Стоечн. профиль, 65 на 50 – 0,81 кг, пакет весит 25 кг;
• Стоечн. профиль, 75 на 50 – 0,85 кг, пакет весит 27 кг;
• Стоечн. профиль, 100 на 50 – 0,97 кг, пакет весит 31 кг;

Вес профилей имеет большое значение для составления конструкции, соотношении её каркаса из ГКЛ с другими элементами. Всегда придерживайтесь эконом-варианта, приобретайте в строительных магазинах такое количество профиля, чтобы его точно хватило на работу, но не оставалось в излишке.

Размеры профиля для гипсокартона кнауф. КНАУФ-ПРОФИЛИ

являются одной из главных составляющих комплектных систем КНАУФ и служат для формирования каркасов, различных по конструкции и назначению, в том числе для сборных перегородок, облицовок и подвесных потолков. Каркасы в свою очередь являются жестким основанием для крепления гипсокартонных (гипсоволокнистых) листов и продукции на их основе.

КНАУФ-профили изготавливаются в соответствии с ТУ 1121-004-04001508-2003 и представляют собой длинномерные элементы, выполненные методом холодной прокатки на современном профилегибочном оборудовании, тонкой стальной ленты с номинальной толщиной 0,6 мм, что обеспечивает высокие прочностные характеристики конструкций КНАУФ. Стандартная длина профилей составляет 3000 мм, 3500 мм и 4000 мм, но по согласованию с заказчиком профили могут быть изготовлены с иными размерами.

Стенки профилей ПС, ПН и ПП выполнены с продольными гофрами, придающими профилям необходимую жесткость. Так как большинство металлов подвержено агрессивному, разрушающему воздействию некоторых веществ, находящихся в составе воздушной среды, КНАУФ-профили выпускаются только с оцинкованным покрытием. Цинк на воздухе покрывается слоем углекислого цинка, который защищает его от окисления. Цинковое покрытие прочно соединено с поверхностью стали, образуя эффективный защитный слой, который может быть нарушен только путем воздействия на него концентрированных кислот. Места разрезов оцинкованных профилей не нуждаются в дополнительной защите от коррозии.

Резка и сборка профилей производится с помощью разнообразных приспособлений и инструментов (электроножницы, просекатели и т.д.), позволяющих существенно повысить производительность труда.

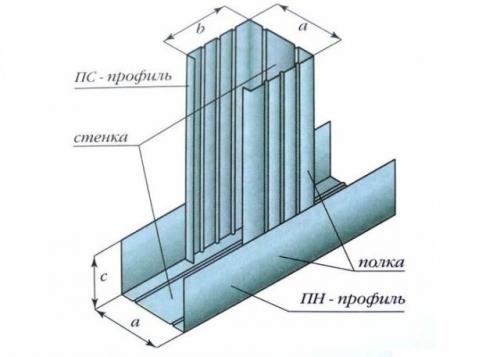

Стоечные профили имеют С-образную форму и служат, как правило, в качестве вертикальных стоек каркасов, предназначенных для гипсокартонных (гипсоволокнистых) перегородок и облицовок. Монтируется стоечный профиль в паре с соответствующим по типоразмеру направляющим профилем. ПС-профили выпускаются со следующими размерами сечения:

Размер a фактически несколько меньше указанного в таблице (для профиля ПС 50/50 это 48,5 мм), что обеспечивает плотную, без зазоров и деформирования полок направляющего профиля, стыковку. Размер полки ПС-профиля (50 мм) значительно облегчает работу мастера по установке шурупов в процессе крепления гипсокартонных (гипсоволокнистых) листов, особенно при двухслойной обшивке, так как вероятность попадания шурупа мимо полки профиля практически отсутствует. Монтаж листов необходимо производить в одном направлении с открытой частью профиля, что обеспечивает установку шурупов в первую очередь ближе к стенке, и при креплении соседнего листа ввинчиваемый шуруп не будет отгибать внутрь полку профиля. Преимуществом ПС-профиля являются также продольные канавки на полке профиля, которые увеличивают его жёсткость, кроме того центральная канавка является и ориентиром как при точной сборке каркаса, так и при установке гипсокартонных листов. В стенке, на каждом конце профиля имеются два отверстия диаметром 33 мм, которые позволяют произвести монтаж инженерных коммуникаций внутри перегородок и облицовок. Выбор типоразмера профиля осуществляется в общем случае исходя из необходимой высоты перегородки, ее конструкции (однослойная или двухслойная) и требований к звукоизоляции. Подбору размера профиля в зависимости от высоты и вида перегородки и облицовки. Крепление стоечного профиля в направляющем производится посредством просекателя методом просечки с отгибом.

Профиль для гипсокартона: размеры и виды. Виды профилей для гипсокартона и их назначение

Создание гипсокартонной конструкции начинается с возведения прочного и долговечного каркаса. В большинстве случаев при выборе материала для него предпочтение отдается оцинкованной стали. Выясним, как правильно выбрать составные элементы металлокаркаса – профиль для гипсокартона и крепеж к нему.

Типы металлопрофиля

Количество вариантов конструкций из ГКЛ огромно, что потребовало создания широкой линейки видов металлического профиля. Их можно условно разделить на несколько типов:

• В зависимости от места использования – на потолочные и стеновые.
• По выполняемой роли – на направляющие и несущие.
• По характеру возводимой конструкции – на профили для облицовки стен и потолков или конструирования перегородок.
• В зависимости от поперечного сечения – на угловые, плоские и П-образные.

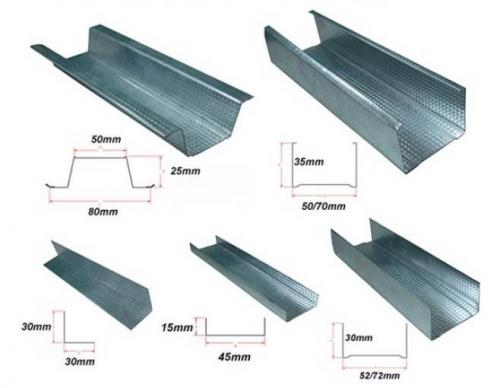

Все типы профиля показаны на представленных ниже фото.

При монтаже ГКЛ используют различные комбинации металлопрофилей в зависимости от конфигурации и назначения конструкции. Параметры и виды деталей, а также процесс их изготовления регламентируются ТУ 112000-001-12586100-2009, ТУ 1121-012-04001508-2011, ТУ 112000-002-94835001-2013. Делают их из оцинкованной стали ( ГОСТ 14918, 14918-80, 52246-04, Р 52246), листовой рулонной стали ( ГОСТ 1050-88), рулонной оцинкованной с полимерным покрытием ( ГОСТ Р 52146).

Профили для каркаса при выравнивании стены

При проведении подобных работ применяются два основных вида металлопрофиля:и стоечный.

Направляющий профиль для обшивки стен

Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:

• Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.
• Высота боковой стенки (полки) – 40 мм.
• Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.

Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.

Стоечный профиль для стен

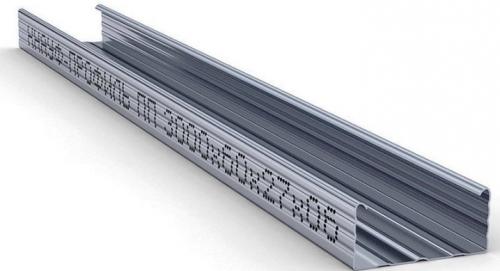

Стоечный металлопрофиль, обозначаемый ПП или CD, формирует плоскость, к которой будет крепиться гипсокартон. Отличить эту разновидность от направляющих просто: его боковые стенки загибаются внутрь, образуя в сечении букву «С». Это делает его более жестким, к нему легко крепить подвесы. Элемент имеет продольные ребра жесткости, у которых есть дополнительная функция: в них удобно центрировать саморезы.

Чтобы не запутаться, приведем все названия профилей CD. Их именуют потолочными профилями, стоечными, плоскостными, стойками.

Габариты изделий:

• Длина разнообразная: от 2 500 мм до 6 000 мм. Благодаря этому легко выбрать необходимый размер, так как сращивать такие несущие элементы нежелательно.
• Высота полки стандартная и составляет 50 мм.
• Ширина – 50, 65, 75 и 100 мм.

Стоечный профиль вставляется в направляющий, поэтому должен совпадать с ним по ширине.

Профиль для потолочного каркаса

Для выравнивания потолков или создания на них многоуровневых конструкций используют те же профили UD и CD. Единственное отличие в выборе изделий – их размер. Для потолка обычно берут элементы с такими параметрами:

• Направляющие длиной 3 000 мм, шириной 28 мм и с высотой боковой полки в 27 мм.

• Потолочные несущие металлопрофили такой же длины, с той же высотой полки и шириной 60 мм. Наличие дополнительных ребер жесткости по длине позволяет создавать на потолке конструкции, выдерживающие солидные нагрузки.

Профили для формирования перегородок, ниш и арок

Активное применение в ремонте конструкций, возводимых из гипсокартона, повлекло за собой выпуск широкой линейки деталей для. Покупатель может выбрать те, которые требуются ему для конкретного случая.

Направляющий перегородочный профиль

Направляющие металлопрофили UW (ПН) имеют различную ширину. Это объясняется тем, что толщина возводимой перегородки может быть разной. Поэтому в ассортименте магазинов можно найти UW-профили с шириной 50, 65, 75, 100 мм.

Длина таких изделий – от 2 до 4,5 метров. Высота боковых полок – 40 мм.

Стоечный перегородочный профиль

Стоечные профили для перегородок CW (ПС) имеют интересную особенность: монтировать гипсокартон на них можно с обеих сторон. Часто в них предусмотрены насечки для прокладки коммуникаций. По габаритам они подбираются под используемые направляющие.

Усиленный металлопрофиль

Для укрепления дверных проемов применяют усиленную разновидность профиля (UA).

Он монтируется в них в качестве стоек и имеет следующие размеры:

• Длина – 3 000, 4 000 и 6 000 мм.
• Высота боковых полок стандартная – 40 мм.
