Как правильно укомплектовать потолок Армстронг. Расчет комплектующих элементов
Перед тем, как монтировать потолок Армстронг, следует произвести расчет материалов, которые потребуются для работы, для чего измеряют длину и ширину комнаты. С учетом этих параметров определяют их количество.
Предварительный расчет потолка Армстронг выполняют поэтапно:
- Узнают требуемое количество плиток. Сначала вычисляют площадь помещения, умножая его длину на ширину. Потом результат делят на площадь одной плиты. Поскольку ее размеры стандартные 60х60 сантиметров, то Sп = 0,36 м кв.м. Затем результат округляют до целого значения. Например: площадь комнаты Sк составляет 3,5х 6 = 21 кв.м. Потребуется плиток Nп = 21: 0,36 = 58,3 или 59 штук.
- Определяют количество стенового профиля. Для этого, сложив длины сторон, узнают периметр помещения 3,5+ 6+3,5+6 = 19 и делят на длину профиля, которая обычно равна 3 метрам и тогда Nсп = 19: 3 = 6, 33 или 7 штук.
- Вычисляют несущий профиль. Его располагают вдоль короткой стены на расстоянии 60 сантиметров от нее и с интервалом 120 сантиметров между профилями. Их количество в ряду узнают путем деления ширины помещения на стандартную величину 3,7 метра, а именно 3,5: 3,7 = 1 профиль. Число рядов определяют, разделив протяженность комнаты на шаг фиксации несущего профиля, и потом округляют до большего целого значения 6: 1,2 = 5. Далее количество профилей умножают на число рядов: 1х5. Результат - 5 несущих профилей.
- Для того, чтобы рассчитать продольный профиль, длину помещения делят на длину изделия (1,2 метра) и округляют в большую сторону, а ширину делят на шаг установки, равный 0,6 метра, и округляют в меньшую сторону. Результаты нужно перемножить. В приведенном примере: 6: 1,2= 5 и 3,5: 0,6 = 5,83 или 5. Итого потребуется: 5х5 = 25 штук.
- Рассчитывают количество поперечного профиля. Узнают это так: длину помещения делят на 1,2 метра и округляют в меньшую сторону, а затем его ширину делят на длину профиля, составляющую 0,6 метра, и округляют в большую сторону. Например: 6: 1,2 = 5 и 3,5: 0,6= 5,83 или 6. Результат равен: 5х6 = 30 штук.
- Определяются с количеством подвесов. Для этого стороны помещения делят на 1,2 метра (шаг монтажа). Затем оба результата нужно округлить в большую сторону и перемножить. Пример 6: 1,2 = 5 и 3,5:1,2 =2,9 или 3. Дальше 5х3 = 15 штук.
Как собрать потолок Армстронг по диагонали. Монтаж потолка Армстронг
Работы по установке потолка включают несколько этапов, описанных в таблице 2.
Схема установки подвесного потолка Армстронг
Таблица 2. Последовательность монтажа потолка Армстронг.
| Этапы, иллюстрации | Описание действий |
|---|---|
Разметка уровня | От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу. |
Монтаж стеновых профилей | Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку. |
Крепление потолочных подвесов | С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги. |
Подвесы в местах установки светильников | Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см. |
Установка несущих профилей | Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать. |
Выравнивание горизонтальности профилей | Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень. |
Сборка каркаса из продольных и поперечных профилей | Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений. |
Установка встроенных элементов | После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю. |

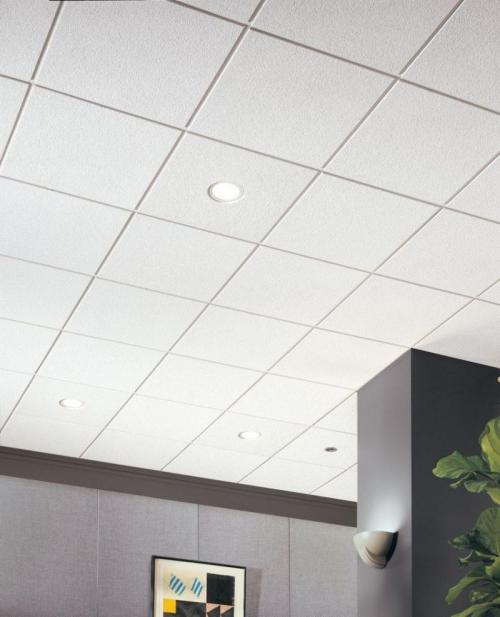

Монтаж точечных светильников | В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем. |
Потолочные сплит-системы | Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу. |
Укладка плит | Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий. |
Армстронг потолок расчет. Расчет потолка Армстронг с помощью онлайн калькулятора и самостоятельно
Для монтажа потолка Армстронг требуется приобрести комплектующие для каркаса и облицовочные плиты. Чтобы не ошибиться с их количеством, нужно знать, как рассчитать расход материала на потолок Армстронг правильно. Это позволит не переплачивать за излишки и, в то же время, купить достаточное количество материала.
Для удобства тех, кто собирается установить такой потолок, на сайтах фирм-продавцов и строительных компаний размещается специальный онлайн калькулятор потолков Армстронг. Можно использовать этот калькулятор, а можно произвести более точные расчеты самостоятельно. Для этого нужно знать устройство этих подвесных систем.

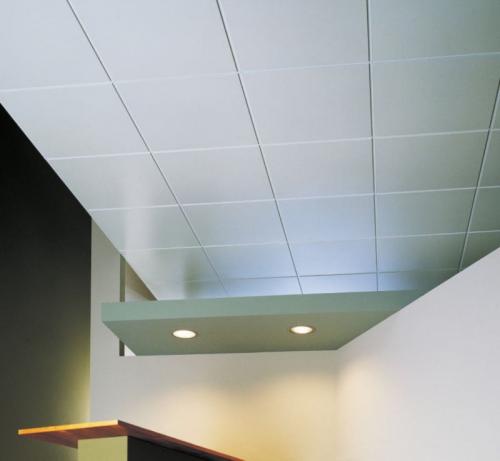

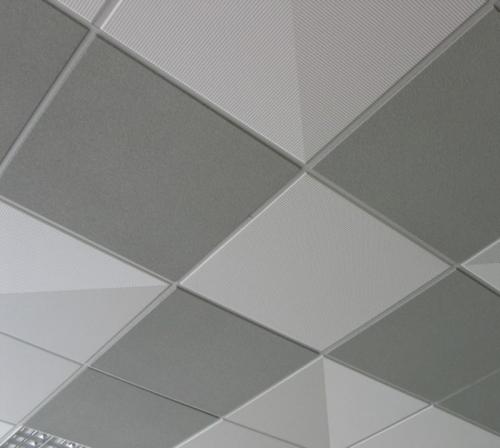

Подвесной потолок Армстронг
Устройство потолков Армстронг
Эту подвесную систему разработала американская компания, специализирующаяся на выпуске плиточных материалов. Потолки Армстронг очень быстро приобрели всемирную популярность благодаря своим конструктивным, техническим и эксплуатационным характеристикам, а также превосходным внешним данным.
К их достоинствам можно отнести и простоту монтажа , и удобство эксплуатации , и прекрасные тепло- и звукоизолирующие характеристики . И, конечно, возможность придавать помещениям любое цветовое оформление .
Подвесной каркас
Чтобы сделать расчет потолка Армстронг, необходимо знать, как происходит монтаж каркаса .
Его основные элементы:
- Металлические Т-образные направляющие профили длиной 3,7 м.
- Поперечные профили длиной 1,2 м.
- Продольные профили длиной 0,6 м.
- Металлические периметральные уголки длиной 3,0 м.
- Регулируемые подвесы для крепления каркаса к несущим перекрытиям.
По периметру комнаты на стенах с помощью дюбелей и саморезов закрепляется уголок . В него торцами параллельно друг другу вставляются направляющие профили, которые подвешиваются к потолку на анкерные подвесы. Расстояние между ними выдерживается 1200 мм.

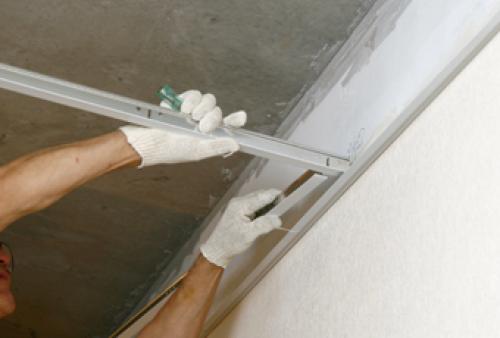

Установка Т-образного профиля в пристенный уголок
Между собой направляющие скрепляются поперечными профилями с шагом между ними 600 мм . В результате, получается сетчатый каркас , размер каждой ячейки которого составляет 1200х600 мм . Эти ячейки делятся пополам по длинной стороне продольными профилями, образуя по всей площади квадратные ячейки 600х600 мм . Это размер облицовочных плит Армстронг европейского стандарта.
Для справки. Существуют и облицовочные плиты Армстронг американского стандарта размером 610х610 см, требующие монтажа каркаса с соответствующими ячейками. Но сегодня они практически не используются.
Схема монтажа каркаса
Внимание! Подвесами к потолку крепятся только направляющие профили. Расстояние между подвесами не менее 1,2 м, между подвесом и стеной – 0,6 м.
Если ширина помещения больше 3,7 м , то направляющий профиль наращивается с помощью замковых соединений на торцах . Если меньше – обрезается до нужной длины. Определяя расход материалов для потолка Армстронг, обрезаемые профили следует считать как целые.
Облицовка
Облицовочные плиты в зависимости от типа каркаса либо вкладываются в него изнутри, либо защелкиваются снаружи.
В качестве облицовки могут использоваться:
- Минераловатные плиты.
- Минераловолокнистые плиты.
- Гипсовые плиты.
- Металлические (стальные или алюминиевые) плиты.
- Зеркальные плиты.
- Плиты из акрилового стекла.

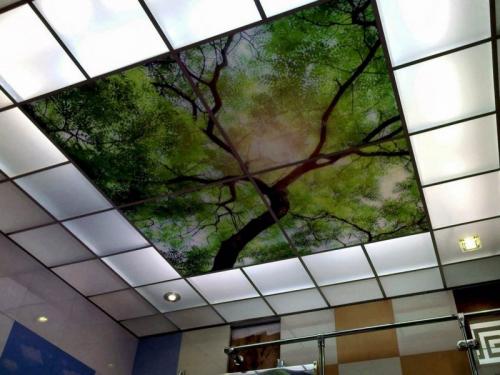

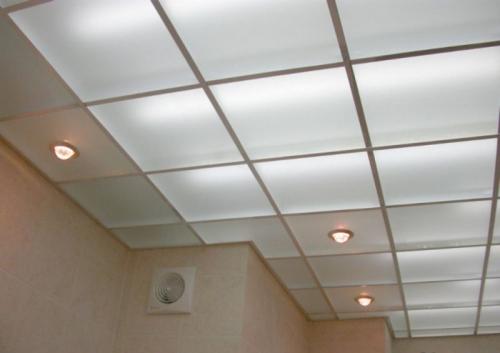

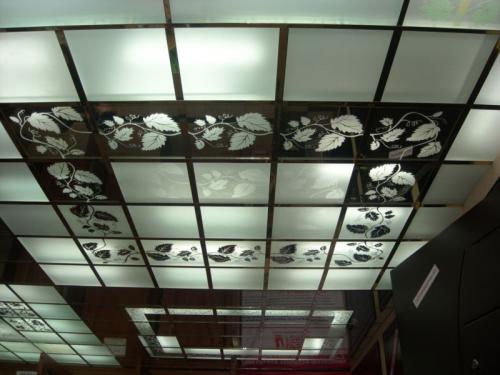

Подвесной потолок армстронг с использованием стеклянных плит
Выбор материала облицовки повлияет на конечную стоимость ремонта потолка, но не на количество плит, так как все они имеют стандартный размер 600х600 мм.
Как рассчитать количество материалов
Расчет с помощью калькулятора
Калькулятор расчета потолков Армстронг позволяет определить требуемый расход материалов очень быстро, не вникая в принцип его устройства.
Для этого вам потребуются следующие данные:
- Площадь потолка в квадратных метрах.
- Периметр потолка в погонных метрах.
Совет. Если в помещении есть выступы, ниши, колонны, то их также необходимо учитывать при определении периметра, когда считаете расход материала.
Полученные данные весьма приблизительны. Например, в них не учитываются светильники и вентиляционные решетки, которые вставляются в ячейки каркаса вместо облицовочных плит. Поэтому будет намного надежнее произвести расчет вручную.
Самостоятельный расчет
Чтобы точно подсчитать количество всех элементов каркаса и облицовочных плит, вам потребуется начертить схему установки потолка в масштабе. Сделать это будет несложно, если вы внимательно изучили описание его конструкции, изложенное выше.
Схема монтажа каркаса
На предложенной выше примерной схеме А и В это соответственно ширина и длина потолка.
А цветными линиями обозначены элементы каркаса:
- Коричневый – пристенный периметральный уголок.
- Красный – направляющий профиль 3700 мм.
- Синий – поперечный профиль 1200 мм.
- Зеленый – продольный профиль 600 мм.
Крепление направляющих профилей подвесами обозначено черными точками.
Зная размеры А и В, вам будет несложно подсчитать необходимое количество всех элементов конструкции. А количество полученных ячеек будет соответствовать количеству облицовочных плит.
Если же вам лень рисовать схему, то существует формула для расчета потолка Армстронг по каждому элементу:
- Количество потолочных плит вычисляется по формуле Sх2,78.

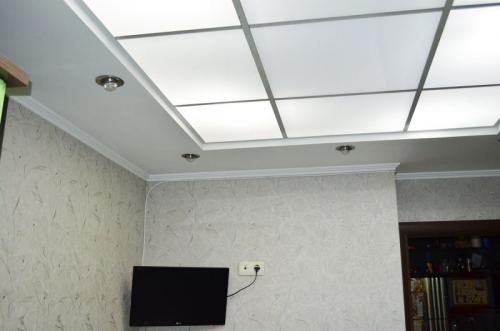

Потолок Армстронг в квартире. Потолок Армстронг — необычное решения современного интерьера (100 фото)

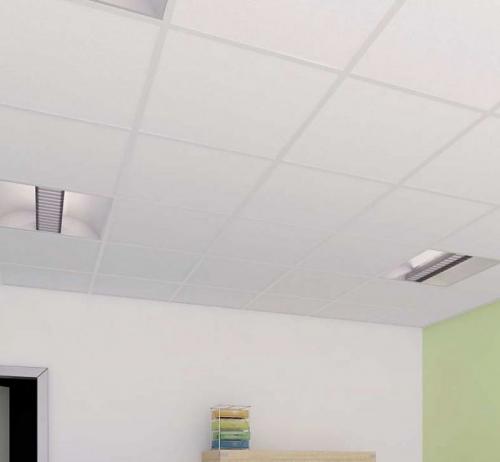

Потолок Армстронг — самый распространенный тип подвесных потолков. Достаточно недорогой и легкий в сборке покорил многих.
Рассмотрим плюсы и минусы применения подвесного потолка Армстронг.
Достоинства:
- Потолок за счет своей подвесной конструкции предоставляет беспроблемный доступ к вентиляционной системе и осветительным приборам.
- Скроет неровности и любые другие погрешности потолка, сделав обрамление красивым и идеальным.
- Легкий монтаж и демонтаж.
- Хорошая звукоизоляция. Делает идеальным для установки в офисах.
- Дополнен разнообразными аксессуарами.
- Экологичный. Плиты изготавливаются из натурального материала.
Недостатки:
- Боится потопов. Главный и основной минус данного потолка абсолютная не защита от протекания сверху.
- Не выдерживает влажности и частой перемены температур, как и все минеральные плиты.
- Хрупкость. Легкое повреждение данному потолку может причинить пробка при открытии шампанского.
Модели потолков Армстронг
Все возможные модели фото потолков Армстронг можно найти в интернете, а пока рассмотрим самые распространенные:
Экономические. значительно востребованы, так как привлекают своей ценой. Подразделяются на 2вида: Байкал и Оазис. Если хотите получить хороший дизайн и качество по минимальной цене.
1. Функциональные. Оснащены специальной защитой от влаги. Выдерживают влажность в 95%.
2. Аккустические (Ультима). Уже по названию становится понятно, что потолок обладает хорошей звукоизоляцией.
3. Гигиенические. Защищают от горячего пара и жира, и предотвращают появление бактериального слоя.

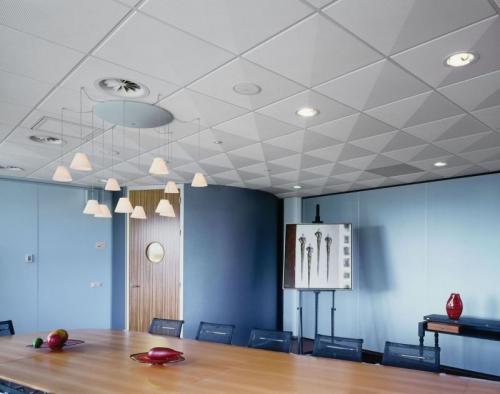

4. Дизайнерские потолки. За счет индивидуального дизайна придают оригинальность и эксклюзивность интерьеру.
Характеристика плит потолка Армстронг
Плита делается из минерального волокна с добавлением латекса, крахмала, гипса, целлюлозы.
В плиты низкой ценовой категории добавляют большое количество крахмала, а в дорогие- латекса. За счет добавления последнего продукта плита обладает хорошей влагостойкостью. Хранение готового продукта допускается при влажности менее 90% при температуре 15- 30 градусов.
Расчет потолка Армстронг
Для полноценного расчета потолка Армстронг возьмите периметр и округлите до кратного числа 3.
Если говорить о решетке, то не рекомендуется делать обрезку минеральных плит больше, чем на 50%
Размещение плит:
По ширине обрезок дополните целым размером, после этого разделите полученный результат на 2 и разнесите обрезанную пару по стенам.
Пример: 5*0, 6=3 м.
По ширине 3 ряда цельных плит 0, 6*3=1, 8 Остаток 1, 2 м. делим на 2. Получается к длинным стенам будут примыкать ряды плит по 60 см.
Монтаж потолка Армстронг пошаговая инструкция. Монтаж подвесного потолка Армстронг пошаговая инструкция
Полная и максимально подробная инструкция для поэтапной сборки подвесного потолка Армстронг:. Так же выделены особенности о важные моменты монтажа, на которых многие совершают большое количество ошибок. Читайте и не совершайте своих ошибок.
Монтаж подвесного потолка Армстронг способен освоить даже ребенок. Лишь бы хватило сил просверлить перфоратором отверстие и сообразительности пользоваться уровнем.
Ну а если серьезно, то ниже мы постарались привести полную и максимально подробную инструкцию для поэтапной сборки подвесной конструкции.
Так же выделены особенности и важные моменты монтажа, на которых многие совершают большое количество ошибок. Читайте и не совершайте своих ошибок.
Приведем пошаговую инструкцию по монтажу подвесного потолка Армстронг:
ШАГ 1
Необходимо произвести полную установку или разметку всех инженерных коммуникаций и сетей над вашим потолком.
ВАЖНО
Учтите, что расстояние от перекрытия не должно быть меньше 15-ти см
ШАГ 2
Разметьте горизонтали по всей длине периметра стен помещения при помощи лазерного нивелира, уровня, гидравлического уровня, линейки или другого инструмента
ВАЖНО
При значительной (более 4 м ) высоте помещения высота установки подвесного потолка обязательно будет влиять на такие характеристики помещения как:
- конвекция тепла и воздухооборот в помещении
- освещенность рабочего места
- общая освещенность помещения
Учитывайте эти характеристики при выборе и проектировании высоты установки подвесных потолков
ШАГ 3
Установите по размеченным линиям L-образный профиль при помощи дюбель — шурупов
ШАГ 4
ВАЖНО
В отсутствие подробного проекта, необходимо правильно определить середину потолка помещения для того, чтобы он в дальнейшем выглядел наиболее эстетично (а для этого должна быть соблюдена симметрия).
ШАГ 5
Центр комнаты и будет являться отправной точкой для монтажа профиля Т24 , от которой потом размечаются параллели шагом 1200 мм.
ШАГ 6
От определенной нами центральной точки, где монтируется 1-й подвес на последующих параллельных линиях, крепятся подвесы для направляющих профилей с шагом 90 см. Крепление подвесов для направляющих и других профилей к перекрытию осуществляется при помощи забивных дюбелей, анкерных болтов, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.
ШАГ 7
Закрепив все подвесы, монтируем направляющие профиля L3600 и L1200.
ШАГ 8
Регулируем уровень установки профилей при помощи специальных «бабочек» на подвесах.
ШАГ 9
Соединяем направляющие профили поперечным профилем L1200.
Каждый следующий поперечный профиль монтируется через 600 мм.
ШАГ 10
Усиливаем дополнительными подвесами места установки растровых светильников. В итоге мы должны получить решетчатый каркас с размером кластеров 60 х 60 см в осях.
ШАГ 11

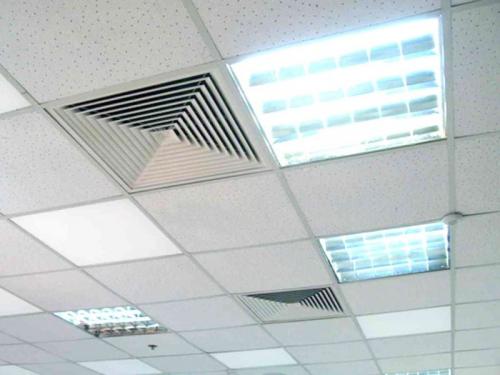

Устанавливаем специальные панели ( вентиляционные решетки , кондиционирование решеткы, освещение).
