Основное устройство потолков Армстронг. Устройство подвесного потолка Армстронг

Основное устройство потолков Армстронг. Устройство подвесного потолка Армстронг

Подвесная потолочная конструкция состоит из двух частей:

1. Каркас – система металлических профилей, которые фиксируют с помощью подвесов и крепёжных изделий к прочному основанию (плитам перекрытия). Они служат для крепления облицовки, вентиляционных решёток и декоративных элементов потолка.
2. Декоративная или лицевая часть – её поверхность состоит из панелей квадратной или прямоугольной формы (они могут быть из минерального волокна или каменной ваты, акрила, зеркальных полотен, стекла, металла и т. д.).

Металлические направляющие крепят к железобетонным или деревянным перекрытиям по определённой схеме. В собранном виде они образуют ячейки квадратной или прямоугольной формы. Их стороны должны соответствовать размерам укладываемых плит – 600х600 или 1200х600 мм.

Полученные «соты» затем заполняют потолочными плитами. Устройство подвесных потолков типа Армстронг подразумевает использование панелей стандартной длины, ширины и толщины из одного материала или их комбинаций. В ячейках также укладывают решётки для вентиляции и размещают светильники.

Разновидности и технические характеристики

По функциональному назначению, дизайну и цене все виды подвесных потолков Армстронг условно разделяют на такие группы:

1. Универсальные – устойчивые к воздействию влаги и огня, гигиеничные конструкции, могут использоваться в любых зданиях.
2. Функциональные или влагостойкие – для помещений с повышенной влажностью и с резкими колебаниями температур (кухни заведений общественного питания, прачечные, сауны, закрытые бассейны).
3. Акустические – для снижения уровня шума и улучшения звукоизоляции, что актуально для производственных цехов, ночных клубов, кинотеатров, студий звукозаписи.
4. Гигиенические – для объектов с высокими санитарными требованиями (фармацевтическая и пищевая промышленность, больницы, поликлиники, лаборатории, детские дошкольные учреждения).
5. Эконом-класса – с оптимальным соотношением доступной цены, качества, функциональности и долговечности для установки в офисах, цехах, нежилых, административных и общественных зданиях.
6. Дизайнерские – эксклюзивные модели для реализации авторских дизайн-проектов любой сложности при оформлении элитных жилых и общественных интерьеров (номера и холлы отелей, залы выставочных центров, ресторанов и бутиков, кабинеты руководителей и т. д.). Панели и декоративные элементы для них изготавливаются в индивидуальном порядке.

Потолок Армстронг размеры профилей. Устройство потолка Армстронг

Система в целом представляет собой обрешётку из металлического профиля, подвешенную к потолочной плите при помощи настраиваемых крючков. Ячейки обрешётки заполняются плитами или светильниками, причём расположение их можно комбинировать и менять в любое время.

Обрешётка состоит из нескольких видов профиля.

1. Пристенный уголок . Крепится к стене по периметру комнаты, служит как несущий и декоративный элемент.
2. Основная направляющая . Опирается на пристенный уголок и подвесы, имеет длину 370 см, устанавливается обычно поперёк комнаты и принимает на себя основную нагрузку.
3. Поперечная направляющая . Их два вида, длиной 120 см и 60 см. Те, что подлиннее, устанавливаются между основными направляющими, а короткие — между ними, т. е. длинными поперечными.

Таким образом, получается решётка с ячейками в виде квадратов со стороной 60 см. Все соединения осуществляются при помощи защёлок, которыми профиль оборудуется заранее.

Устройство подвесных потолков Армстронг

Подвесные крючки крепятся к потолку при помощи дюбелей и шурупов над местами крепления к основным направляющим. Декоративные панели или светильники вставляются в образовавшиеся рамки изнутри.

Цены на потолок «Армстронг»

потолок Армстронг

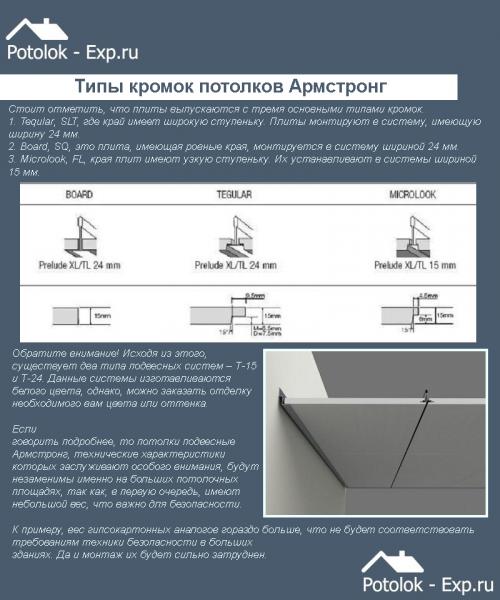

Типы кромок потолков Армстронг

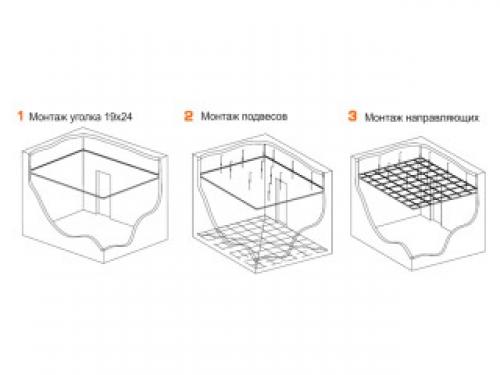

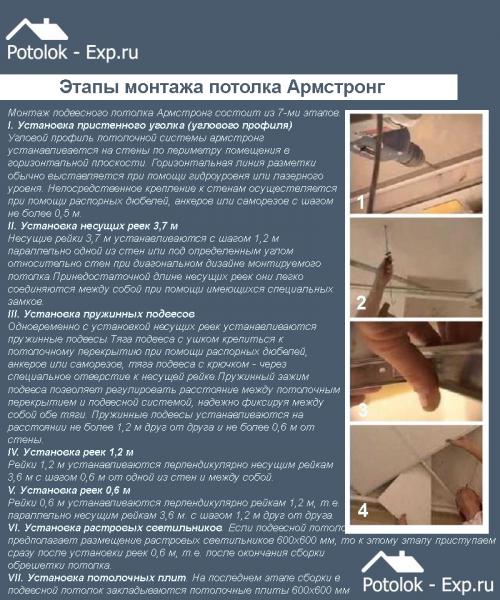

Процесс сборки заключается в установке пристенного уголка по периметру комнаты на нужной высоте, монтаже основных направляющих с одновременным креплением над ними подвесных крючков. Между основными направляющими выдерживается зазор 120 см для установки длинных поперечин, расстояние между которыми 60 см. Монтаж ведётся постепенно, установка каждой последующей основной направляющей сразу сопровождается соединением поперечин. После того как обрешётка собрана полностью, устанавливаются светильники и декоративные панели.

Армстронг минимальное расстояние от потолка. Обзор Экономии пространства. Как сохранить потолок максимально высоким?

Помещения, с низкими (от 2,7- до 3,5 м) не позволяют опускать подвесной потолок слишком низко от уровня плит перекрытия. В идеале было бы нисколько не отступать от существующего потолка. Какие же существуют допустимые пределы этой величины?

Итак расстояние от существующего потолка до подвесного обусловлено тремя факторами:

1. Размер подвеса – минимальная длинна, позволяющая регулировать подвес, а значит выравнивать потолок в процессе монтажа определяется:

- длинной пружины обычно у подвеса Грильято она составляет 4,5 см.
- минимальной длинной спиц 0,8 см с каждой стороны
- выстой профиля потолка Грильято 3 или 4 см.

Формула 4,5+0,8*2+3 для Грильято высотой 30 = 9,1 см.
4,5+0,8*2+4 для Грильято высотой 40 = 10,1 см.

2.Удобство монтажа – если учесть тот факт что профиль потолка грильято в высоту имеет размер 3-4 см. и каждая решетка – модуль 600×600 перед установкой в каркас должна быть заведена в запотолочное пространство, то для удобства и увеличения скорости монтажа потолка необходимо 1,5 высоты профиля грильято в качестве запаса расстояния запотолочного пространства это 6-8 см + 4 см высота профиля. Соответственно периметральный угол должен размещаться с отступом 10-12 см от существующего потолка.

3. Встраиваемые светильники. Вопросов не возникает если Вы используете стандартный вариант специализированных светильников для Грильято типа ЛВО-13 4×18 или его светодиодный вариант . Во всех остальных случаях Вам нужно рассчитывать следующим образом: высота светильника +3-4 см запаса хода в запотолочном пространстве = расстояние для крепления периметрального уголка.

Помимо минимизации запотолочного пространства – существует достаточно простой визуальный способ «приподнять» подвесной потолок; покрасьте предварительно существующий подвесной потолок в цвет контрастный потолку Грильято. Для белого цвета подвесного потолка идеально подойдет черный цвет покрытия существующих плит перекрытий и запотолочных коммуникаций.
Соответственно для серого и черного подвесного потолка идеально подойдет покраска перекрытий в белый цвет.

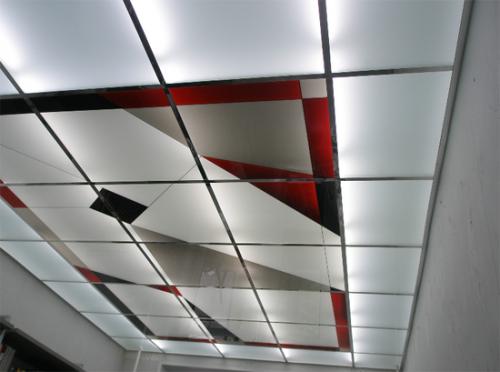

Составляющие потолка Армстронг. Устройство навесного потолка «Армстронг»

Подвесной плиточный потолок представляет собой сборную конструкцию, которая состоит из нескольких видов деталей. Особенностью этих конструкций является простота и быстрота монтажа. В процессе работы не используются строительные растворы и клеящие вещества. Благодаря этому отсутствует пыль и мусор.

Устройство навесных потолков типа «Армстронг» следующее:

• облицовочная плитка;
• каркас, состоящий из металлического или пластикового профиля;
• регулируемые подвесы;
• пристенный уголок;
• крепежный материал;
• осветительные приборы.

Далее будет дано описание комплектующих для подвесного потолка «Армстронг».

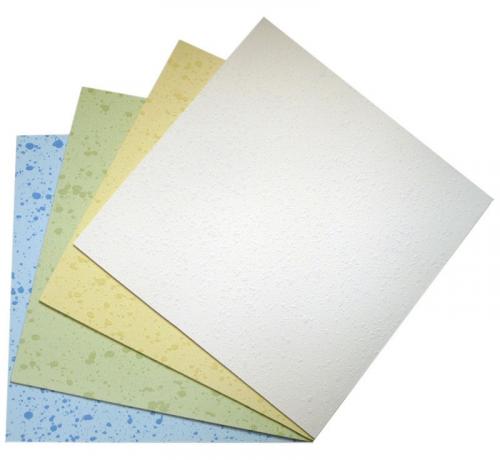

Облицовочные панели

Плиточные системы могут оборудоваться панелями с различными способами крепления. Одни укладываются на каркас сверху. Другие пристегиваются к профилям снизу. Последний вариант позволяет создать однородную поверхность, на которой почти не видно стыков. Размер панелей составляет 60×60 см. Реже встречаются изделия размером 120×60 см. Толщина плит зависит от использованного для их изготовления сырья.

Одним из критериев, по которым характеризуются плитки, является их устойчивость к влаге.

По этому критерию они подразделяются на такие категории:

• влагостойкие;
• не устойчивые к влаге;
• устойчивые к плесени и коррозии.

Для изготовления облицовочных плиток применяются такие материалы:

• прессованная бумага;
• базальтовая вата;
• гипсокартон;
• экструдированный пенополистирол;
• пластик;
• алюминий;
• ламинированные водостойкие ДВП или фанера;
• стекло;
• зеркало.

На заметку: Благодаря стандартным размерам панелей из различного материала, есть отличные возможности создавать различные рисунки и узоры на потолочной поверхности.

В устройстве подвесных потолков типа «Армстронг» можно применять и панели собственного изготовления. При необходимости плиты быстро меняются или перекрашиваются.

Детали каркаса

Каркас для подвесного потолка «Армстронг» изготавливается из Т-образного профиля.

Материалом изготовления может быть:

• пластмасса;
• сталь;
• алюминий.

Для отделки легкими панелями вполне достаточно пластиковых направляющих. Для тяжелых стеклянных или гипсовых плит используются металлические изделия. При устройстве потолка «Армстронг» во влажных помещениях, таких, как ванные, кухни, душевые или бассейны, используются исключительно алюминиевые детали.

При работе используется такой профиль для навесного потолка «Армстронг»:

1. Направляющие для подвесного потолка «Армстронг». Они устанавливаются на всю ширину комнаты и служат основой для крепления поперечин. Эти изделия имеют длину 370 см. Ширина полок составляет 15 мм или 24 мм. Высота стойки в разных моделях равна 32 мм и 38 мм. Крепеж направляющих осуществляется с интервалом 120 см.
2. Поперечные детали. Они выпускаются длиной 60 см и 120 см. По своей конфигурации они соответствуют форме направляющих. Во время сборки детали длиной 120 см вставляются между направляющими с интервалом 60 см. После этого, если используются облицовочные кассеты 60×60 см, между ними посередине вставляются короткие поперечины 60 см. Соединение фрагментов каркаса осуществляется с помощью замков, которые есть на конце каждой детали.
3. Уголковый стеновой профиль. Это планка в виде уголка размером 24/19 мм. Предназначается для опоры крайних панелей и маскировки проемов между ними и стенами. Крепится к стенам дюбелями и саморезами.

Вес каркаса потолка «Армстронг» колеблется от 150 грамм на п/м у пластика до 600 грамм на п/м у стальных изделий. В целом каркас настолько легкий, что не оказывает серьезного воздействия на несущую поверхность.

Фактура лицевой поверхности профиля может быть очень разнообразной.

Производители предлагают такие виды декора их поверхности:

• белые;
• черные;
• цветные;
• матовые;
• глянцевые;
• тисненные;
• с узорами.

Благодаря такому многообразию, можно легко подобрать гармонично сочетающиеся направляющие и облицовочные кассеты.

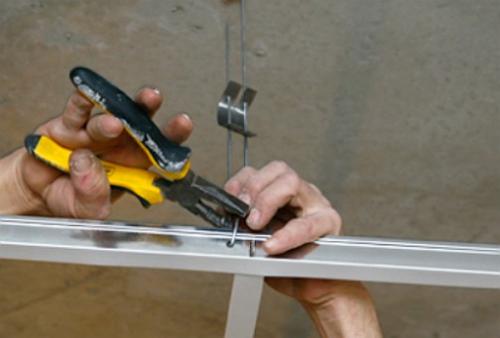

Стальные подвесы

Конструкция подвесного потолка «Армстронг» основана на подвижном крепеже каркаса к потолочной поверхности. Для этой цели применяются специальные стальные подвесы.

Подвесы для потолка «Армстронг» состоят из таких деталей:

• пластинчатой пружины, в которой размещаются крепежные штыри;
• верхний штырь с петлей на конце;
• нижний штырь с крюком на конце.

Для крепления навесов к несущей поверхности используются шурупы с крюком вместо шляпки. На этот крюк подвешивается изделие. Высота навеса регулируется путем нажатия на пружину. При нажатии ославляется давление на штыри и их можно двигать в ту или иную сторону. Таким образом, производится выравнивание каркаса по горизонтали.

С каркасом подвес соединяется с помощью крюка, который вставляется в отверстия вертикальной стойки профиля. В зависимости от веса каркаса подвесного потолка «Армстронг» и применяемых кассет, навесы устанавливаются на расстоянии 40-120 см друг от друга.

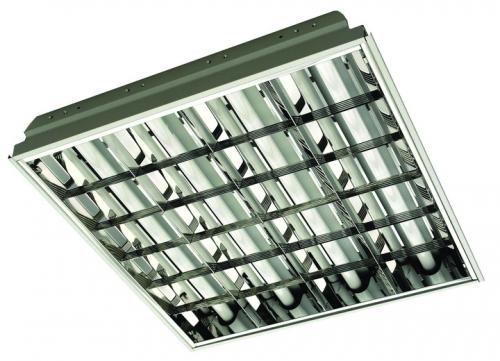

Осветительные приборы

Правильно и со вкусом подобранные осветительные приборы, не только создадут в помещении нужную обстановку, но и могут существенно повлиять на его интерьер.

Источник: https://armstrong-dlya-potolkov.aystroika.info/stati/sostavlyayushchie-potolka-armstrong-osnovnye-elementy-potolka

Потолок Армстронг комплектующие. Потолочные панели Армстронг с комплектующими: особенности каркаса, панелей и карнизов

Система потолков Армстронг получила огромное распространение не только в нашей стране, но и по всему миру. Эта система очень быстро и легко собирается. Обладает классическим дизайном и идеально сочетается практически с любым интерьером.

Потолки Армстронг

Потолочная система армстронг состоит из легкого металлического каркаса, в который вставляются плиты размером 600 х 600 мм.

Высокая универсальность системы позволяет осуществить монтаж подвесного потолка Армстронг в помещении любой конфигурации. Кроме того,  система Армстронг  позволяет осуществить быстрый доступ к скрытым коммуникациям и в случае необходимости провести ремонт или техническое обслуживание.

В данной статье мы подробно расскажем  о том, какие комплектующие для потолка Армстронг необходимо использовать при монтаже.

Система подвесного потолка Армстронг

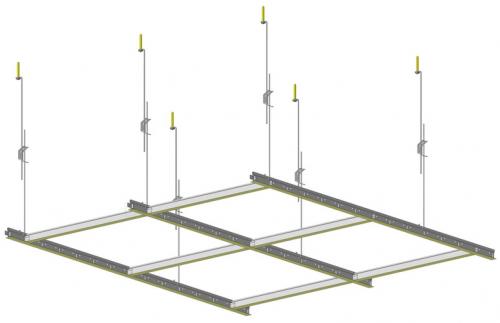

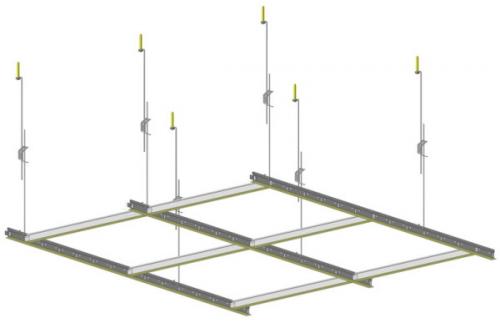

Схема каркаса

Потолки данного типа состоят из двух элементов:

• Каркас.
• Панели потолочные.

Каркас

Состоит из нескольких элементов:

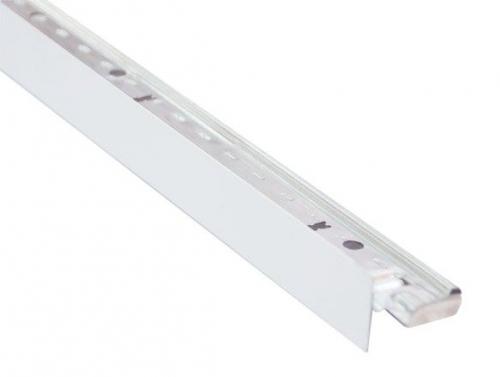

• Стартовый уголок . Закрывает щель между панелями потолка и стеной. Выполняет декоративную функцию, но при этом воспринимает часть нагрузки от потолочных панелей.

Изготавливается  из оцинкованной стали, реже из алюминия.  В помещениях с повышенной влажностью лучше всего использовать, именно, алюминиевую деталь.

Уголок

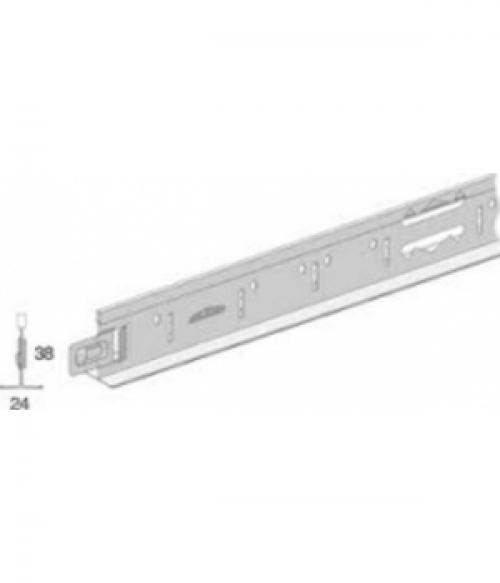

• Основная направляющая. Имеет Т образный профиль. Она выпускается длинной 3.7 метра. При необходимости Профили соединяются между собой.

Воспринимает основную нагрузку от потолочных панелей.  Изготавливается из оцинкованной стали на  специальном профилегибочном станке. Профиль защищен, от коррозии, гальваническим цинковым покрытием.

Окрашивается декоративным эмалевым покрытием.  Самые распространенные цвета: серебристый, золотистый, белый и «хром».

Основная направляющая

• Поперечный  профиль длиной 1.2 метра . Устанавливается после стартового уголка и основной направляющей. В поперечном сечении имеет вид перевёрнутой буквы Т.

Его изготавливают из оцинкованной стали.

В профиле есть специальные замки, которыми он крепится, к основным направляющим, перпендикулярно.

Также в профиле предусмотрены два вида отверстий:  круглые – для  регулируемых подвесов, прямоугольные – для поперечных профилей 0,6 метра.

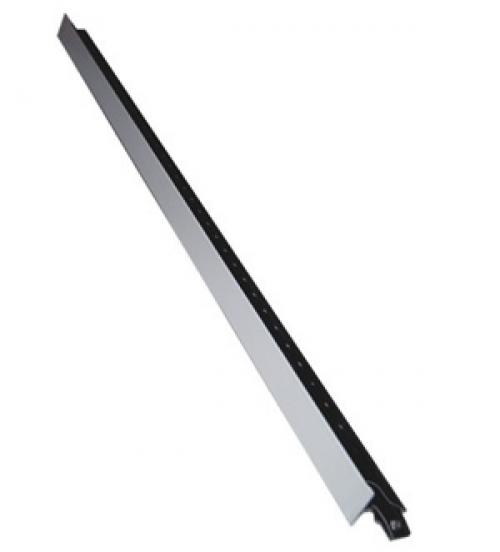

Поперечный профиль 1.2 метра

• Поперечный профиль длиной 0.6 метра .  Изготавливается из оцинкованной, гальваническим способом, стали. Воспринимает нагрузку от плит потолка.  Сечение имеет т-образный вид. Что обеспечивает профилю высокую прочность. На концах профиля предусмотрены специальные замки, которыми он крепится перпендикулярно к основным направляющим.

Профиль длиной 0.6 метра.

Панели потолочные

Потолочные плиты Армстронг  изготавливаются из прессованного  волокна, МДФ, алюминия, ПВХ.

Все современные плиты соответствуют ГОСТ:  панели потолочные армстронг с комплектующими.  А также ГОСТ 30244-94.

Панели 600х600 м наиболее распространенные, имеют множество вариаций. Различаются, между собой, цветом, текстурой и материалом изготовления.

Типовые технические характеристики представим в виде списка:

• Звукопоглощение.
  Преобразование звуковой энергии в тепловую при прохождении через материал или при резонировании воздуха.
• Звукоизоляция.
  Снижение уровня шума.
• Светоотражение.
  Поверхность плит отражает:
• Влагостойкость.
• Допустимая влажность помещения.
  не более 70%
• Возможность мытья.
  Можно мыть мягкой тканью или губкой, используя не агрессивные моющие средства.

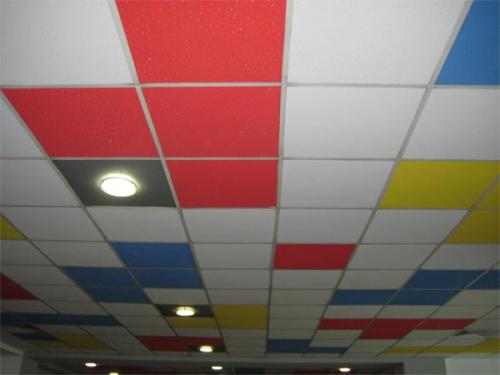

Цветные панели потолочные с комплектующими Армстронг

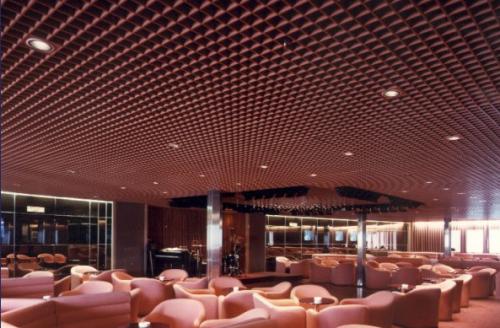

Грильято — это новейшие итальянские потолки. Которые изготавливаются из алюминиевых профилей и образуют легкую, ячеистую конструкцию.

Эти панели анодируют и полируют химическим способом. Таким образом, независимо от цвета, добиваются зеркального блеска. Установка панелей, этого типа, осуществляется в каркас собранный из комплектующих Армстронг.

Потолки Грильято

Внимание! Перед началом монтажных работ, необходимо произвести расчет комплектующих потолка Армстронг.

Армстронг потолок. Потолок Армстронг: технические характеристики

По сложившейся традиции, имя компании, первой завезшей продукцию в Россию, становится нарицательным для всех изделий со схожими характеристиками. В данной статье речь пойдет о потолках Армстронг , объединяющих множество производителей из Европы, Азии и Америки.

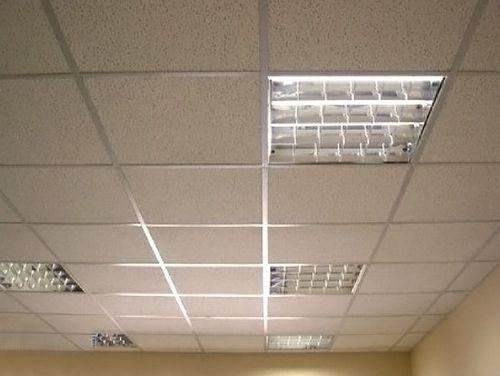

Классический потолок Armstrong со встроенными светильниками

Технические характеристики потолка Армстронг подразумевают установку минерало-волокнистых плит (модулей) в подвесную систему, создаваемую в подпотолочном пространстве из:

1. металлических профилей;
2. проволочных подвесов.

А родоначальником данного способа декорирования потолков стала компания Armstrong , предложившая такую технологию, которая впоследствии стала необычайно популярной. Вслед за ней освоили выпуск данной продукции и другие компании из разных стран мира.

Сегодня на российском рынке стройматериалов предлагается множество разновидностей данного типа подвесных систем, которые для удобства потребителей именуются одинаково:

1. Потолки Armstrong;
2. Потолочные системы по типу Армстронг.

Виды и формы потолков

Компания Armstrong первой стала применять и различные материалы для изготовления модулей . Состав потолочной конструкции Армстронг может быть любым, в зависимости от пожеланий заказчиков.

Чаще всего в состав входят:

1. минеральное волокно;
2. поликарбонат;
3. базальтовое волокно;
4. сталь;
5. дерево;
6. алюминий и другие.

Текстура потолочной системы Армстронг также отличается многообразием, и может быть:

1. с тиснением;
2. с перфорацией;
3. объединенная общим геометрическим рисунком;
4. с добавлением декоративных элементов.

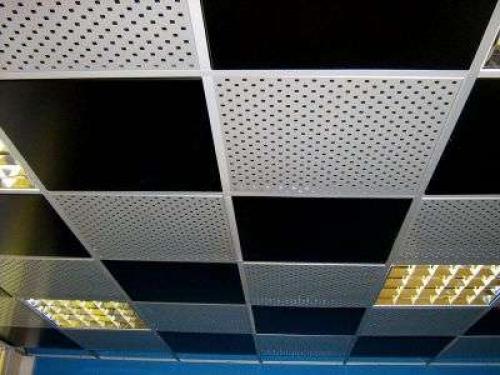

Перфорированные модули потолка Армстронг белого и черного цветов

Столь широкий ассортимент и богатая цветовая гамма обеспечивают уникальные возможности в создании эксклюзивных интерьеров и неповторимых потолков.

Размер потолочной системы Армстронг также может быть любым:

1. от 1,5 м2  (размер идеально подходит для коридора и подсобного помещения);
2. и до 1000 м2  (размер идеально подходит для торговых залов, зон ожидания в аэропорту или на вокзале).

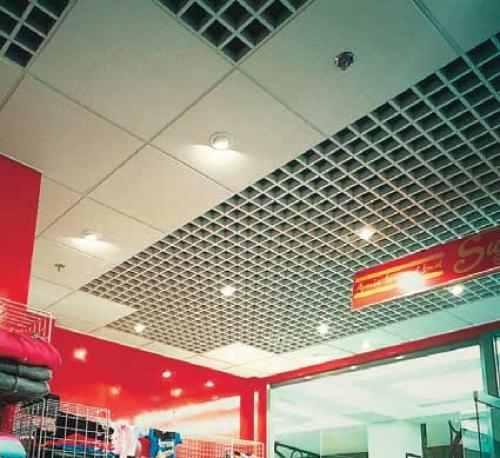

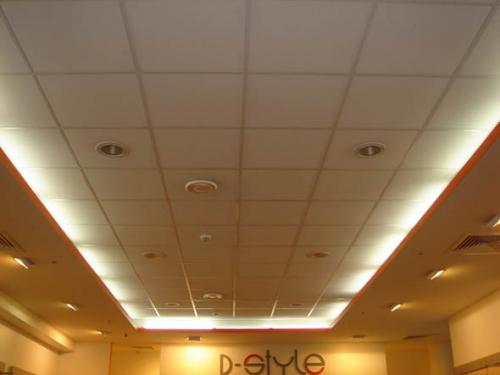

Система Армстронг в торговом центре

С помощью данной системы декорирования потолков можно создавать:

1. ровные поверхности;
2. трехмерные конструкции;
3. цветовые панно;
4. многоуровневые композиции

в жилых или общественных помещениях, в офисных и на производственных объектах. Это могут быть конструкции со скрытой или видимой системой подвеса, а также со встроенными вентканалами, осветительными приборами, звуковой и

Модули

Основу потолочных систем Армстронг составляют минерало-волокнистые плиты, именуемые модулями.

Они выпускаются двух типоразмеров:

1. 600х600мм (квадраты);
2. 600х1200мм (прямоугольники).

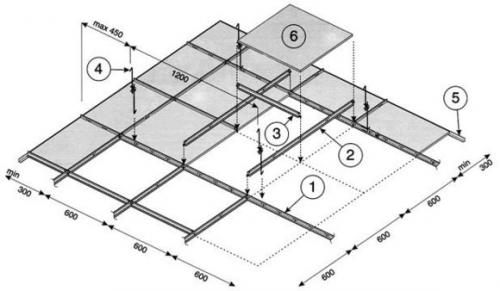

Чертеж потолка армстронг с модулями 600х600мм

Справочно: Толщина плит варьируется от 8 до 25 мм , а вес 1 м2 потолка в пределах 2,5-8,0 кг/м2  соответственно. Такой разброс объясняется применением различных материалов – использование деревянных или металлических модулей утяжеляет конструкцию, а модули из минеральных и базальтовых волокон напротив, его облегчают.

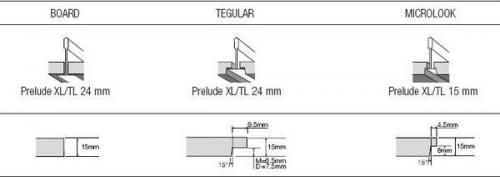

Модули также принято различать и по форме кромок.

На сегодняшний день на российском рынке представлены 3 вида:

1. Board – модули с ровными краями, предназначенные для монтажа на установочные планки (заподлицо);
2. Tegular – модули с широкой ступенькой под планку шириной 24 мм ;
3. MicroLook – модули с узкой ступенькой для подвесных систем шириной 15 мм.

Технические характеристики потолка армстронг с разной формой кромок модулей

Подвесная система

Чтобы модули были надежно закреплены над головой, и предназначена подвесная система, монтируемая в подпотолочном пространстве.

Она производится из металлических элементов и в ее состав входят:

1. Несущий профиль;
2. Поперечный профиль;
3. Угловой профиль;
4. Проволочные регулируемые подвесы.

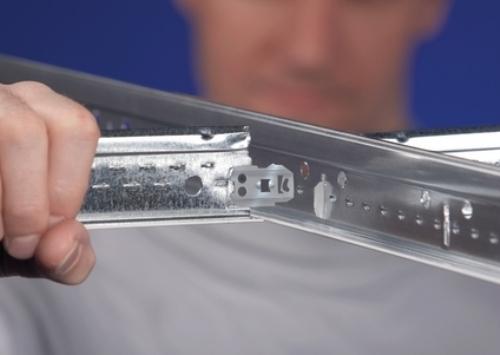

Соединение профилей в единую конструкцию с помощью технических прорезей

Справочно: Профиля с лицевой стороны покрыты полимерным покрытием, цвет которого может быть подобран под общую стилистику декорирования помещения. Наиболее распространенный – белый матовый цвет.

Расчет материалов

Приняв решение об оформлении потолочного пространства с помощью системы Армстронг, следует определить количество расходных материалов.
