Плиты для подвесных потолков Армстронг бывают двух размеров — 120 см * 60 см и 60 см * 60 см. Второй вариант более распространен, возможно потому, что квадраты лучше воспринимаются, чем прямоугольники. Есть еще они разной толщины — от 6 мм до 19 мм. Чем больше толщина, тем большую степень звукоизоляции имеет такой потолок, но во многом эта характеристика зависит от материала, из которого изготовлены плиты. А бывают они нескольких видов:

• Класс Эконом. Наиболее дешевые из всех, они имеют высокую гигроскопичность и плохо переносят повышенную влажность. Влагу они впитывают в лбом виде — в виде жидкости при подтоплении соседями сверху или из воздуха. Напитавшись влагой, становятся тяжелыми, начинают менять форму — прогибаться, что портит внешний вид. В общем, вариант дешевый, но хорошо себя чувствует в помещениях с климатконтролем и постоянной влажностью. В эту группу входят Oasis (Оазис) и ,Oasis+, Cortega (Гортега), Tatra (Татра), Bajkal (Байкал).

  Плиты для потолка Армстронг касса Эконом

• Класс Прима (Prima). Это более дорогие панели, но они и по характеристикам намного лучше. Во-первых, они более прочные, имеют повышенную стойкость к влаге (85% против 65% у класса Эконом). Лучше они и в плане звукоизоляции и внешнего вида. К этой группе относятся коллекции Adria (Адриа), Casa (Каса), Cirrus (Циррус), Plain (Плэйн), Duna+ (Дюна плюс).

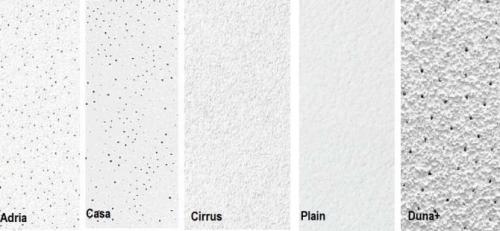

  Плиты класса Прима

• Влагостойкие. Этот вид плит для подвесного потолка можно использовать во влажных помещениях или при повышенной влажности воздуха. Есть два вида Mylar (Мулар), Newtone Residence (Ньютон Резиденс).

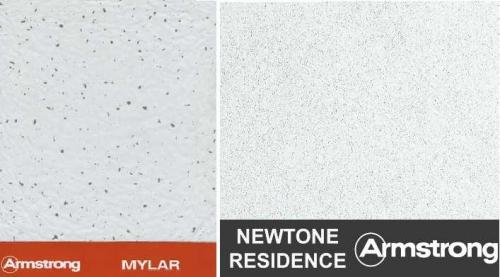

  Влагостойкие плиты для потолка Армстронг

• Акустические. Имеют улучшенные характеристики по звукопоглощению. Подходят для монтажа в торговых залах, офисах. Выпускаются в двух видах: Neeva (Ниива), Frequence (Фриквенс).
• Гигиенические. Эти плиты хорошо моются, предназначены для медучреждений и предприятий пищевой индустрии. Вид всего один — Bioguard (Биогуард).

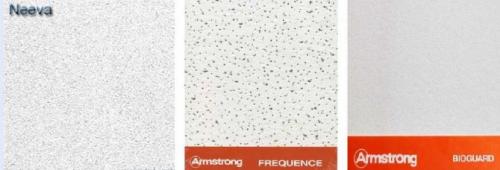

  Акустический и гигиенические — для специфического применения

• Дизайнерские. Эти плиты для потолков армстронг значительно отличаются по внешнему виду от всех остальных. Они используются при оформлении клубов, ресторанов, баров. Имеют презентабельный, а порой и роскошный вид, но стоят уже немало. Модификаций несколько: Visual (Вижуал), Cellio (Селлио), Graphis Linear (Графис Лайнер), Cirrus Image (Циррус Имидж).

Вес потолка армстронг. Виды подвесных потолков армстронг

Британская фирма Armstrong первой вывела на рынок уникальный проект применения модулей. Существует множество материалов, комплектующих подвесные потолки армстронг.

Технические характеристики и виды этих материалов:

Текстурные особенности потолков:

• С применением тиснения

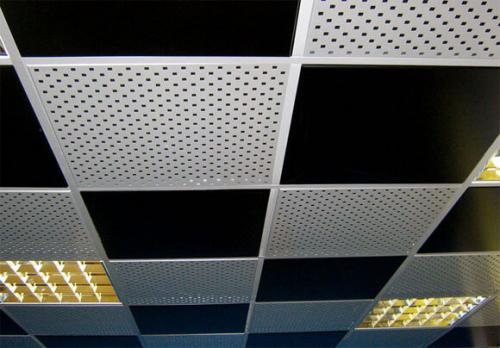

• С применением перфорации
• С применением одинакового геометрического рисунка
• С применением различных элементов декора

Широчайший ассортимент и многообразие цветовой палитры позволяют спроектировать идеальный для потребителя подвесной потолок армстронг (прочитайте также: " Подвесные потолки: виды и характеристика конструкций ").

Технические характеристики потолков по площади применения:

• Минимальная площадь покрытия потолка может составлять полтора квадратных метра
• Потолок может покрыть пространство до тысячи квадратных метров. Такая площадь имеется в наличии в большинстве вокзалов, либо торговых центров.

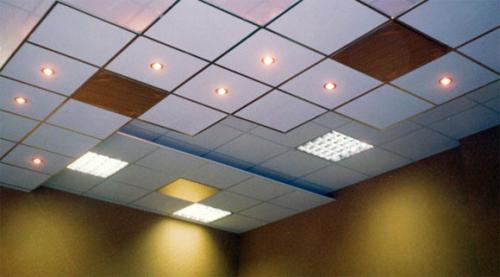

Уникальная конструкция позволяет создать следующий дизайн потолка армстронг:

• Абсолютно ровную подпотолочную область
• Различные фигуры в трех измерениях
• Цветная разрисовка потолка
• Разноуровневый потолок

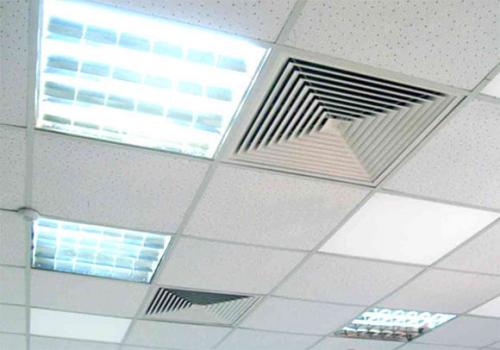

Данные типы дизайна могут применяться всюду: в офисах, муниципальных организациях, производственных цехах, а также в жилых домах. Кроме того, можно подобратькак с видимой системой подвешивания к потолку, так и со скрытой. В потолок можно встроить любое необходимое оборудование: освещение, звуковую и

Особая модульная конструкция выделяет из общей массы подвесные потолки армстронг.

Размеры модулей могут разниться, но производители стараются соблюдать следующие параметры при производстве:

Обыкновенно толщина модуля потолочной конструкции не превышает 25мм, а также имеет наименьший данный параметр в 8мм. Исходя из этого, нет больших сложностей в том, чтобы определить вес подвесного потолка армстронг. Минимальная масса потолка составит 2,5кг на м2, а максимальная до 8, что является приличным разбросом. Выяснить, отчего вес 1м2 подвесного потолка армстронг так различен, помогает материал, которым комплектуются модули конструкции. Металл и дерево значительно утяжеляют потолок, в то время как минеральные, либо базальтовые волокна значительно уменьшают массу деталей.

Выяснив вес каркаса подвесного потолка армстронг, можно узнать, какие модули бывают непосредственно по форме их собственных кромок:

• Microlook – тип модуля у узкой ступенью для подвешивания каркаса для подвесного потолка , имеющий ширину полтора см.
• Board – модуль данного типа обладает ровными кромками, которые предназначаются для монтирования на установочные планки.
• Tegular – вид модуля, имеющий ширину планки 2,4см и обладающий широкой ступенькой.

Потолок армстронг комплектующие. Стандартная схема монтажа подвесных потолков

Стандартная открытая схема - применяется для монтажа подвесных потолков типа армстронг или кассетных потолков. Кромки - board, tegular, microlook и их аналоги у разных производителей (sk, vt-24, vt-15, A24, E24, E15 и др.) Кроме того данная схема монтажа применяется для полускрытых и скрытых систем. Кромки - vector, ds, dg.

Калькулятор расчета подвесного потолка армстронг или албес.

Подвесная система Т-15 применяется для панелей с кромкой microlook и ее аналоги (VT-15; E-15 и др.), а так же для подвесных потолков Armstrong Cellio. Во всех других случаях используется система Т-24. Для расчета направлюящих необходимо сначала определить размер панели, которая будет монтироваться. Выберите строчку соответствующую размеру панели. В данной строке указаны коэффициенты на 1м2 площади помещения. Перемножая коэффициенты на площадь получаем общее кол-во данной комплектующей. Не забудьте учесть кратность целостности изделия.

Пример расчета подвесного потолка армстронг

Необходимо сделать расчет на подвесной потолок с панелью размером 1200х300 в помещении 18х20 м2.

1. Определяем Площадь и периметр помещения: S= 18х20= 360м2, P=(18+20)х2= 76м.

2. Рассчитываем кол-во панелей: 360х2,77=998 шт (округляем до целых штук).

3. Рассчитываем профиль 3,7м: 360х0,84 = 302,4. Проверяем кратность штукам 302,4/3,7 = 81,73 - значит нам надо 82 шт или - 82х3,7=303,4мп.

4. Рассчитываем профиль 1,2м: 360х3,33 = 1198.8, (аналогично расчету 3,7 определяем кратность штукам)  - 999шт 1198,8мп.

5. Профиль 0,6 в данной схеме не используется.

6. Профиль 0,3 в данной схеме не используется.

7. Угловой профиль ВСЕГДА считается по периметру. Сколько метров периметр, столько метров и профиля, округленного до целой (3-метровой) палки. Т.е. нам надо - 76мп, кратно 3м - 78мп.

8. Определяем кол-во подвесов. 360х0,84=303шт.

Итак, мы рассчитали все комплектующие для монтажа подвесного потолка типа армстронг. Стоит отметить, что при работе всегда происходит перерасход, связанный с подрезкой или незапланированной порчей. Мы рекомендуем брать запас по направляющим 5-10%. По панелям (кассетам) - 5%, если не используются светильники, которые заменяют панель. Если такие светильники используются, то запас можно не брать и даже сократить кол-во панелей на величину светильников. Запас на подвесы можно не брать, но если вы планируете закрепить светильники на подвесы, то необходимо сделать дополнительный расчет при условии 1 светильник - 4 подвеса. Мы настоятельно рекомендуем закреплять светильники на подвесы.

Ну и наконец крепеж.

Угловой профиль крепится в зависимости от материала стены на саморез (ГКЛ или дерево) или дюбель-гвоздь (бетон, кирпич, шлакоблок) из расчета на 0,5мп. Т.е. для нашего примера нужно - 76/0,5=152шт.

Подвесы крепим на анкер-клин или другой крепеж без пластикового дюбеля из расчета 1 подвес - 1 анкер. В нашем случае - 303 анкер клина.

Итоговое кол-во комплектующих (без запаса) покажем в таблице:

 При возникновении сложностей в расчете, обращайтесь к нам! Будем рады помочь!
