Монтаж светодиодного светильника армстронг. Порядок установки
Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.
Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.
Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.
Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.
Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.
Как установить светильник в подвесной потолок, вы можете узнать из этого
https://youtube.com/watch?v=YGExpbtJHLY
Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:
Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.
Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.
Подключение светильников армстронг. Порядок установки
Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

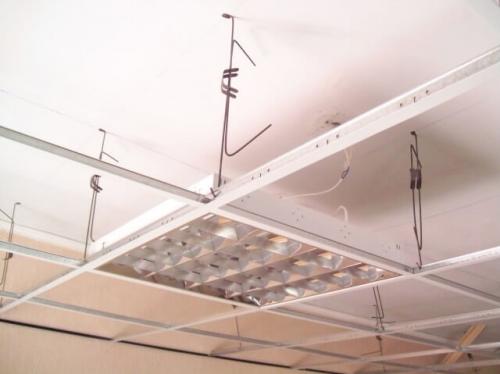

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.
Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.
Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.
Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.
Как установить светильник в подвесной потолок, вы можете узнать из этого
Правильный монтаж корпуса
Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:
Использование лазерного уровня
Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.
Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.
Нормы установки светильников армстронг. Расчет установки светильников армстронг
Расчет количества светильников — калькулятор
Калькулятор расчета необходимого количества светильников
Онлайн калькулятор рассчитывает приблизительное количество светильников на основании данных о размерах помещения, характеристик светильника, нескольких уточняющих коэффициентов, а так же требуемой освещенности.
Параметры для расчета
В зависимости от размеров помещения меняется расчетная площадь, что напрямую влияет на количество светильников, требующихся для освещения помещения.
- Высота помещения
Чем выше потолки в помещении, тем дальше располагаются светильники от расчетной высоты поверхности и, как следствие, увеличивается необходимое количество светильников.
- Коэффициенты отражения поверхностей помещения
Цвет и фактура поверхностей потолка, стен, пола так же влияют на светоотражение, а значит и на освещенность помещения.
Примеры коэффициентов: 70% — белый цвет поверхности; 50% — светлый; 30% — серый; 10% — темный; 0% — черный;
- Световой поток от одного светильника
Характеризует степень яркости светильника, измеряется в люменах. Данный параметр указан в характеристиках осветительного прибора.
| Лампа накаливания | Люминесцентная лампа | Светодиодная лампа | Световой поток |
| 20 Вт | 5-7 Вт | 2-3 Вт | Около 250 Лм |
| 40 Вт | 10-13 Вт | 4-5 Вт | Около 400 Лм |
| 60 Вт | 15-16 Вт | 8-10 Вт | Около 700 Лм |
| 75 Вт | 18-20 Вт | 10-12 Вт | Около 900 Лм |
| 100 Вт | 25-30 Вт | 12-15 Вт | Около 1200 Лм |
| 150 Вт | 40-50 Вт | 18-20 Вт | Около 1800 Лм |
| 200 Вт | 60-80 Вт | 25-30 Вт | Около 2500 Лм |
- Коэффициент запаса
Данный параметр учитывает степень загрязнения помещения, к примеру: офисное помещение — половое покрытие линолеум, стены покрашены, уровень запыленности низкий, такое помещение можно признать чистым.
- Расчетная высота поверхности
Традиционно высотой рабочей (расчетной) поверхности принято считать поверхность стола, по нормативам она равна 0,8 метра. Если требуемая освещенность должна быть на полу, то следует устанавливать значение данного параметра равным 0.
В зависимости от типа помещения устанавливается соответствующий показатель нормы освещенности на 1м2, который измеряется в люксах
| Типы офисных помещений | Норма освещенности, Лк |
| Офис общего назначения с использованием компьютеров | 300 |
| Офис, в котором осуществляются чертежные работы | 500 |
| Зал для конференций, переговорная комната | 200 |
| Эскалатор, лестница | 50-100 |
| Холл, коридор | 50-75 |
| Архив | 75 |
| Подсобные помещения, кладовая | 50 |
| Типы жилых помещений | Норма освещенности, Лк |
| Жилая комната, кухня | 150 |
| Детская комната | 200 |
| Ванная комната, санузел, душевая, квартирные коридоры и холлы | 50 |
| Гардеробная | |
Скрипт калькулятора расчета светильников для сайта
Если вы хотите установить данный онлайн-калькулятор расчета светильников на свой сайт — скопируйте код, приведенный ниже, и вставьте его в нужное место страницы.
Расчет количества светильников
Сколько нужно светильников, чтобы создать комфортное освещение в помещении? В этой статье мы расскажем о самом популярном методе, которым пользуются профессиональные светотехники при расчете количества светильников.
Как рассчитать количество светильников
Для расчета внутреннего освещения часто используется Метод коэффициента использования светового потока. Он подходит для любых типов светильников. Суть метода состоит в вычислении коэффициента для помещения на основе его размеров и светоотражающих свойств поверхностей (пола, стен, потолка).Чтобы рассчитать количество светильников методом коэффициента использования светового потока, нужно знать:
- Длину (a), ширину (b) и высоту (h1) освещаемого помещения
- Коэффициенты отражения поверхности стен, потолка и пола
- Коэффициент использования светильника
- Расчетную высоту, т.е. расстояние между светильником и рабочей поверхностью (hp)
- Тип лампы и ее мощность
- Нормы освещенности
Нет времени разбираться? Наши специалисты рассчитают количество светильников бесплатно!
Алгоритм определения количества светильников
Вычисляем площадь помещения: S = a × b .
Переделка светильника армстронг в светодиодный. Что можно сделать из старых светильников армстронг
Что можно сделать из старых светильников армстронг
Добрый вечер, уважаемые читатели Elektrika56! Или добрый день! Неважно.
Важно то, что сейчас вы узнаете, как из лампового светильника Армстронг сделать светодиодный, что для этого нужно. и сколько можно сэкономить.
Потолочные светильники Армстронг очень распространены. Удобные в монтаже, симпатичные, яркие, экономичные. Так было еще совсем недавно. Но время не стоит на месте и на полках магазинов не так давно появились практически такие же светильники, только лучше — светодиодные светильники Армстронг. Можете сравнить:
Минус, я считаю только один — цена. На сегодняшний момент светодиодные модели можно приобрести по цене 4000 — 5000 рублей. А то и больше.
В то время, как цена работающего лампового светильника на Авито 200 — 300 рублей.
Что же нужно, для того, чтобы украсить магазин или офис современными светодиодными светильниками и не разориться при этом?
- Корпус лампового светильника Армстронг, с отражателем;
- 2 метра белой светодиодной ленты (цена вопроса 200 — 250 рублей);
- блок питания 12вольт (цена 450 — 500 рублей);
- паяльник, припой;
- ножницы;
- изолента или термоусадочная трубка;
- минут сорок — пятьдесят свободного времени.
Итак, имеется неработающий ламповый светильник Армстронг:
Снимаем его с потолка. В нем нас интересует только корпус и отражатель. Поэтому, все остальное убираем. Если говорить научным языком — демонтируем. Снимаем лампы:
Убираем цоколи ламп, провода и ЭПРу:
Провода не выбрасывайте, они еще пригодятся. Отрезаем четыре куска светодиодной ленты, так что бы они помещались в корпус светильника. Отрезать нужно там, где нарисованы ножницы.
С одной стороны припаиваем к диодной ленте два кусочка провода, сантиметров по 20:
Место пайки необходимо закрыть изолентой или термоусадочной трубкой.
Получившиеся светодиодные модули клеим на корпус светильника Армстронг. Туда, где раньше были лампы. А провода соединяем попарно, плюс с плюсом, минус с минусом. И выводим на обратную сторону светильника.
С обратной стороны светильника крепиться блок питания. Можно закрепить его и внутри, но снаружи удобнее для последующего монтажа.
Блок питания подбирается по потребляемой мощности ленты. В нашем случае лента потребляет 7.2ватта на метр. Два метра ленты это 14.4ватта. Добавляем 30% для долгой и безупречной службы. Получается блока питания на 20 ватт хватит с запасом.
К блоку подключаются провода. Важно не перепутать плюс с минусом. Хорошо, что на диодной ленте и на блоке питания есть соответствующая маркировка.
Остается подать напряжение на блок питания и проверить, что получилось. Подключаем 220.
Можно сказать три раза «Елочка зажгись!»
Можно обойтись без эмоций. Но работающий светодиодный светильник Армстронг, изготовленный своими руками, стоимостью примерно 1 тыс. рублей (дешевле в 4 раза, чем в магазине. ), у нас получился.
Экономичный — всего20 Ватт, вместо 90 — 120 у лампового, бесшумный, более яркий, экологичный (почти не нагревает воздух), практически не нуждающийся в обслуживании. Ну и просто более симпатичный!
