Популярность данной подвесной системы объясняется следующими преимуществами:

• простота монтажа;
• возможность быстрой замены пришедших в негодность элементов;
• установка именно такого типа подвесного потолка в помещениях с большой квадратурой является экономически выгодной.

Потолок Армстронг собирается из металлического профиля и представляет собой решетку из одинаковых ячеек размерами 60*60 см. Далее, в каждую ячейку помещают плиточный блок из минерального волокна. Специально для таких подвесных потолочных конструкций выпускаются модульные светильники стандартных размеров. Модульные светильники для потолков Армстронг представляют собой осветительный прибор из металлического корпуса и размещенных внутри источников света. В зависимости от типа и назначения светильника лампы могут быть закрыты защитным экраном, растровой зеркальной отражающей решеткой, прозрачным или матовым рассеивателем. Светильники с открытой зеркальной решеткой создают яркое освещение, необходимое для комфортной рабочей обстановки в офисных помещениях, учебных заведениях, административных учреждениях. Закрытые светильники с пластиковыми рассеивателями подходят для детских садов, больниц, поликлиник.

Специализированные промышленные модульные светильники имеют более высокую степень защиты от повышенной влажности, пыли и воздействия агрессивных химических соединений.

Разнообразие конструктивных решений позволяет с успехом использовать светильники для потолка Армстронг в зданиях общественного назначения, офисных помещениях, складах, производственных цехах.

Из чего состоит светильник Армстронг. Ремонт светильника

Ремонт светильника Армстронг следует начинать с небольшого вступления по теории. Чтобы отремонтировать светильник, нужно знать, какие отличия в них кроются. Причина отличий в большом рынке производителей. Каждая компания использует оборудование, которое у них есть, делает как им удобно и ориентируется на конечного потребителя. Кто-то экономит на материалах, кто-то выбирает более выгодную для них конструкцию. Нам следует в этом разбираться и знать всё, чтобы избежать недопонимания.

Теория

В разделе конструкция светильника мы объяснили, из чего состоит осветительный прибор. Нас интересует электрическая его часть: блок питания, провода и светодиоды, которые монтируются на гибкой печатной плате. Рассмотрим пример на фото:

Электрические компоненты светильника:  4 светодиодные линейки, подключены к драйверу.

Первое куда следует обратить внимание – это блок питания. На нём указаны технические характеристики. По ним сразу становится понятно, какой источник питания используется. Варианта всего два:

1. Драйвер – тип блока питания, рассчитанный на питание светодиодов заданным током. На таком источнике указана его мощность и выходной ток. Напряжение указывается в диапазоне и не имеет постоянной величины. Именно благодаря тому, что выходное напряжение не фиксировано, а изменяется в заданном диапазоне и задаётся нужный ток нагрузки. Такой источник питания никак не выдаст большее значение тока в цепь, чем он рассчитан. При неправильном использовании он просто уходит в защиту и не запускает цепь.

   Светодиодный драйвер: мощность 37 Вт, выходное напряжение 64-106 В, максимальный ток 350 мА.

2. Блок питания 12-24 В – это преобразователь переменного напряжения в постоянное, который имеет фиксированное значение выходного напряжения.

   Блок питания постоянного напряжения 12 вольт.

От того, какой тип источника питания используется, зависит и метод установки светодиодов на печатной плате. Для источников питания 12-24 вольт светодиоды монтируются модулями по три штуки в одном. На каждый модуль устанавливается сопротивление.

Светодиодная лента для блока питания 12-24 вольт. Чёрные компоненты – это сопротивления. В цепях, где блоком питания служит драйвер, они отсутствуют вовсе.

Для питания от драйвера сопротивления не используется. Модуль ленты выбирается в зависимости от того, какие используются светодиоды, из расчёта их тока и мощности. Модуль может включать в себя от одного до десяти светодиодов.

Что делать, если светодиодный светильник Армстронг не работает

Мы выяснили и разобрались, какие основные конструктивные отличия могут иметь потолочные светильники.Армстронг начинается с его вскрытия. Необходимо найти и выкрутить шурупы, которые удерживают рассеиватель. После нам понадобится прибор для измерения напряжения. Дальнейшие операции перечислим последовательным списком:

1. Произведите внешний осмотр светильника на предмет наличия следов горения.
2. Проверьте входное напряжение сети блока питания – возможно, повреждён питающий кабель;
3. Проверьте выходное напряжение источника питания – для этого установите прибор в режим измерения постоянного тока:
   • для блоков питания 12-24 вольта напряжение на выходе должно быть стабильным и показывать значение не менее заявленного. Если оно отсутствует – замените блок питания или отремонтируйте его (рассмотрим позже);
   • для драйвера условия проверки аналогичны – отсутствие питания на выходе говорит о его неисправности. Напряжение на выходе не должно прыгать от нуля до максимального значения, такое явление вызвано отсутствием нагрузки и может означать неисправность в цепи светодиодов.
4. Проверьте светодиоды – для этого установите прибор в режим прозвонки (минимального сопротивления). Общий щуп – чёрный, он выступает контактом плюса. Красный – минус. Касайтесь щупами контактов светодиода с обеих сторон, меняя полярность. Исправный светодиод обязательно загорится, а вместе с ним светиться будет весь модуль. Благодаря такой проверке можно найти все сгоревшие светодиоды. Отметьте их маркером.

   Проверка светодиода или прозвонка мультиметром. Информация на дисплее – О – диод исправен, ток идет; OL – диод исправен, ток не идет.

5. Замените сгоревшие светодиоды их аналогами. Используйте только применённый тип светодиодов. Монтировать другие модели запрещается, так как они имеют другой ток нагрузки и выйдут сами или выведут из строя всю цепь.
6. Общая принципиальная электрическая схема светильника. На рисунке изображена схема с лентами, подключенными последовательно к источнику питания. Их количество может быть больше. Порядок не изменяется.

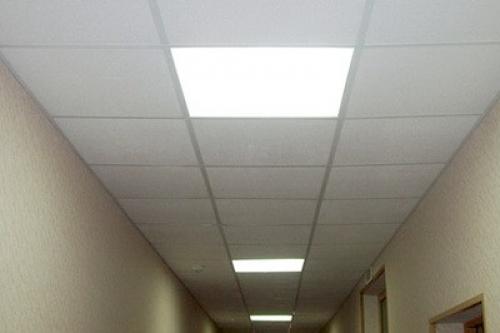

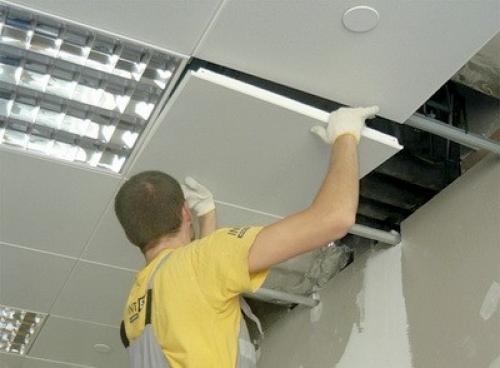

Лампа для армстронга. Данные потолки представляют собой обрешетку, изготовленную из Т-образного профиля, с ячейкой 60х60 см. Каждая из них закрывается легкой панелью, которая просто лежит, удерживаясь своим весом. Это позволяет в любой момент провести демонтаж, к примеру, при необходимости доступа к коммуникациям, идущим под потолком за декоративной частью.

Наиболее удобным решением для установки в такие ячейки являются светильники в форме панелей. Они квадратные, поэтому монтируются в пустую ячейку потолка и при этом создают большую площадь излучения света. Такие светильники очень легко устанавливать, что можно сделать даже самостоятельно без привлечения профессионального электрика.

Какие бывают встраиваемые светильники для Армстронга

Для обустройства потолков данного типа применяются осветительные приборы двух видов:

1. Люминесцентные.
2. Светодиодные.

Люминесцентный светильник обычно освещается четырьмя люминесцентными лампами . Размер самого устройства составляет 595 х 595 мм, что позволяет ему размещаться в стандартной ячейке потолка 600 х 600 мм. В нем применяются лампы Т8 с цоколем G13. Такое оборудование может иметь различную степень яркости и отличается по уровню потребления энергии. Помимо классической конструкции иногда в продаже встречается оборудование на 5, 6 и более лампам, что все же является редкостью.

Светодиодные имеют значительно более тонкий корпус, и отличаются легкостью. За их лицевой панелью скрывается светодиодная лента или линейка. Такие приборы создают дневной свет практически такой же, как и люминесцентные светильники. Он обеспечивает хорошую видимость для выполнения работы в офисных и прочих помещениях.

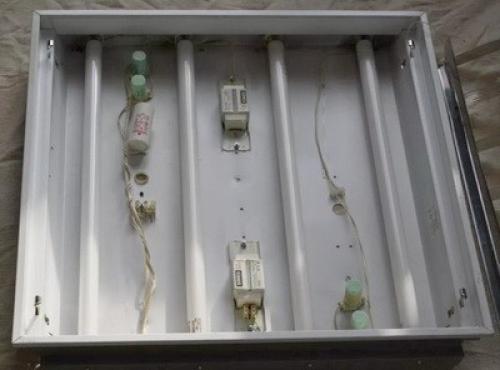

Устройство люминесцентных светильников

Осветительный прибор данного типа состоит из следующих элементов:

• Корпус.

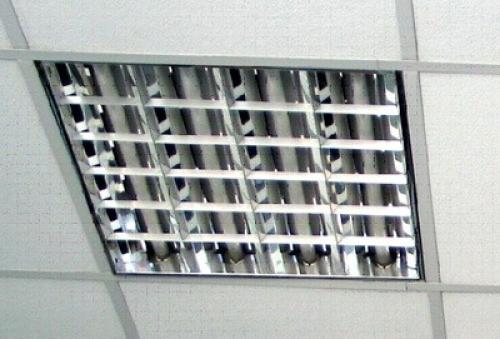

• Растровая решетка.
• Дроссель .
• Стартер .
• Конденсатор .
• Лампы со светоотражателем.

Применяемый в таких светильниках рассеиватель может быть полностью прозрачным или матовым. Последний позволяет свету распределяться более равномерно. Матовый рассеиватель снижается яркость света до 10%, однако его наличие делает освещение более комфортным для глаз, что особенно актуально для рабочих кабинетов и производственных помещений.

Устройство светодиодных панелей

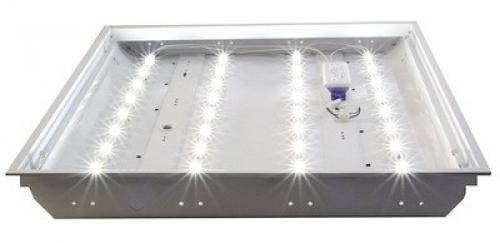

Светильники для Армстронга оснащенные светодиодами имеют более простую конструкцию. Они представляют собой металлический корпус, с внутренней части которого закреплена светодиодная лента или линейка. В зависимости от класса прибора она может быть приклеена несколькими полосками, в результате чего устройство повторяет принцип люминесцентного оборудования, или располагаться всплошную.

Чем больше светодиодов, тем ярче свет. Применяемые светодиоды питаются от сети 220В, поэтому они не нуждаются в использовании блока питания . Это существенно удешевляет конструкцию. Подключение к сети осуществляется через специальный драйвер, который фактически является диодным мостом . Он сглаживает колебания параметров электросети, благодаря чему свет горит равномерно. Такие светильники оснащаются прозрачными или матовыми панелями, которые выполняют функцию рассеивания света.

Очень важным моментом при выборе светодиодного светильника является толщина стали, из которой изготовлен корпус. Дело в том, что при работе диоды прогреваются, поэтому нуждаются в охлаждении. Корпус берет на себя функцию радиатора. Он поглощает тепло, после чего его рассеивает. Если светильник сделан из листовой стали толщиной 0,2 мм, то он не справляется с заданной задачей, поэтому и ресурс диодов сокращается. Чем толще сталь корпуса, тем лучше.

Какой тип светильника выбрать

Мнение о том, в пользу какого варианта светильника отдать предпочтение одинаково абсолютно у всех. Безусловным лидером по популярности являются светодиодные осветительные приборы. Они выигрывают у люминесцентных по всем ключевым параметрам, кроме стоимости.

К их достоинствам можно отнести:

• Меньший вес и толщина.
• Экономное потребление энергии.
• Большой эксплуатационный ресурс.
• Равномерное свечение без вспышек.
• Безопасность.

Критерий веса и толщины не является критичным, чтобы считать его явным преимуществом, поскольку после монтажа светодиодные и люминесцентные светильники для Армстронга выглядят одинаково. Однако, тонкий корпус диодного оборудования может быть преимуществом, если потолок прячет выступающие коммуникации, дистанция до которого составляет всего несколько сантиметров. Обычно такие светильники выбирают для установки в общественные помещения, которые часто имеют большую площадь. При обустройстве подобных объектов могут устанавливаться сотни светильников, поэтому в плане доставки, намного проще перевезти светодиодное оборудование. К тому же оно не боится встряски, в отличие от люминесцентных ламп.

Безусловно, одним из самых важных достоинств в пользу светодиодных светильников является значительно меньший уровень потребления энергии. Хотя люминесцентные лампы и экономны в сравнении с лампочками накаливания , но светодиоды превосходят их практически в 2 раза, при том же уровне светового потока.

Офисные светильники светодиодные. Преимущества

Всё большую популярность led светильники обретают, благодаря своему неоспоримому преимуществу над освещением с люминесцентными лампами:

• светодиодные светильники потребляют в 2 раза меньше электроэнергии, чем люминесцентные приборы освещения;
• имеют более длительный срок эксплуатации;
• нет необходимости менять или утилизировал лампы после окончания их срока службы;
• led освещение не создаёт мерцания, в результате чего, сотрудники меньше устают, они более сконцентрированные и собранные.
• офисное led освещение создаёт качественный свет, что позволяет рассматривать предметы в естественном цвете.
• экологичность — офисные светодиодные светильники не содержат вредных элементов в составе, поэтому полностью безопасны для здоровья человека, благодаря этому нет необходимости их специально утилизировать;
• есть возможность самостоятельно регулировать интенсивность светового потока, если присоединить специальный источник питания;
• благодаря своим небольшим размерам их легко хранить и транспортировать без дополнительных затрат;
• легко и быстро монтируются;
• гарантийный срок бесперебойной работы – 3 года.

Эти преимущества позволяют с успехом использовать led приборы для создания качественных потоков света в офисах. А в квартирах и домах их использовать не рекомендуют.

Светодиодные источники света можно разделить на несколько групп.

• По назначению: потолочные, напольные, настенные, дизайнерские.
• По форме светильников: квадратные, прямоугольные и трубчатые.
• Способ монтажа: накладные, встраиваемые.
