Узловые соединения кирпичных конструкций – это жесткое соединение элементов между собой кирпичами, угол формируется с помощью специального типа кладки. Например, перегородка выстраивается одновременно с несущей стеной, будто бы «вырастает» из неё.

Разберем как сделать примыкание стены в 1 кирпича к стене в 1,5 кирпича, пошаговая инструкция:

1. Выкладывается раствор толщиной 8 мм, и кирпич очерёдностью: 2 целых тычком на внешнюю сторону, 2 ¾ кирпича. Тычки должны образовывать внешнюю грань.
2. 2 кирпича устанавливают тычками к тем, что ¾ по величине.
3. 2 кирпича укладывают ложком к парам полноразмерных. Часть первого ряда основной стены готова.
4. Добавляем 2 полноразмерных к примыкающему ряду, где установлены кирпичи ¾.
5. Все швы тщательно промазывают раствором.
6. Делаем второй ряд. Тонкий слой раствора 8 мм, на ½ первого кирпича и ½ второго, ложком на лицевую сторону кладётся второй ряд, далее поочередно.
7. Далее тычками полноразмерные кирпичи укладываются тычками на внутреннюю сторону основной стены.
8. На примыкающую стену полноразмерный кирпич укладывают поперёк предыдущего ряда. Все швы хорошо забиваются, размер до 1 см.
9. Далее порядовка повторяется согласно схеме.

Схема и инструкция в

Узлы можно формировать в любой порядовке, технология будет немного отличаться. Кирпич изменяется в размерах в зависимости от температуры в атмосфере. На его физические свойства влияет также влажность, времена года, стена способна двигаться на 2-3 см в обе стороны.

При создании гибких узлов кирпичных стен надо учитывать физические свойства материала, чтобы избежать появления трещин и разрушения.

Сибит для перегородок. Ассортимент продукции и классификация

Продукция завода – это не только автоклавный газобетон Сибит, предназначенный для кладки стен и перегородок. Кроме него изготавливается ещё 4 линейки товаров:

Стеновые и перегородочные блоки

Газобетонные блоки Сибит выпускаются в 4-х варианта плотности: D 400, 500, 600 и 700. Минимальный класс прочности В2 у изделий с наименьшей плотностью, у средних В2,5, у d 700 – В3,5. Это не лучшие показатели газобетона, а, скажем так — массовые. Про размеры газобетона Сибит мы расскажем в отдельной главе.

Перемычки

Перемычки предназначены для перекрытия оконных и дверных проёмов. Это изделие заводской готовности с внутренним армированием, которое нужно только установить в проём – а это экономит массу времени. В отсутствие таких элементов, каменщикам приходится либо сооружать опалубку и заливать перемычки монолитно, или сначала монтировать лотковые блоки (их Сибит не выпускает), а потом, произведя заливку, ожидать набора прочности бетона. Плотность перемычек D 600.

Плиты перекрытия

Из-за того, что газобетонная кладка плохо работает на изгиб, нагрузки на неё приходится уменьшать. Основной из них является вес перекрытия, поэтому монтаж плит из обычного сборного или монолитного железобетона вынуждает повышать плотность стенового материала, что негативно сказывается на теплопроводности.

Для решения этого вопроса Сибит и стал выпускать плиты перекрытия из газобетона D 600 с повышенным классом прочности В3,5. Ширина 60 см, есть доборы в виде половинок по 30 см. Вариантов длины очень много — от 2,4 до 5,9 м.

Клей для монтажа газоблоков

В дополнение к конструктивным изделиям Сибит предлагает и расходные материалы, необходимые для производства кладочных работ. Это два вида цементного клея – летний и зимний, клей на основе полиуретана Сибит Smart-lock, анкерные дюбеля для монтажа вентфасадов, и четыре типоразмера базальтовой сетки для армирования кладки.

Инструменты

И конечно, куда же без инструментов. В дополнение к основной продукции, завод Сибит предлагает:

• захват для перемещения блоков;
• 7 типоразмеров зубчатых ковшей для нанесения цементного клея;
• киянку;
• ножовку STAYER;
• рубанок;
• тёрку;
• штроборез;
• угольник;
• монтажные скобы для фиксации поперечных стен.

Максимальная длина стены из газобетона без перевязки. Какая минимальная толщина стены из газоблоков

В проектируемом строительстве, для того чтобы определить толщину стены, выполняется теплотехнический расчёт, в котором учитываются среднезимние температуры местности и суммарные теплотехнические характеристики всех слоёв стены. Соответственно, вопросы о выборе толщины стен задают те застройщики, которые решились на строительство без проекта.

Тем не менее, специалисты по газобетону дают рекомендации, основываясь на фактическом опыте. Для дачи, гаража, сарая можно смело брать блоки плотностью 350-400 кг/м³ (класс прочности не менее 1,5) и делать стены толщиной 250 мм. Минимальная толщина стен одноэтажного дома на юге 300 мм, в средней полосе 375-400 мм, на Урале и в Сибири – от 500 мм.

Полметра - это самая большая ширина блока, если по расчёту её оказывается мало, кладка может вестись в полтора или два блока. При этом в качестве утеплителя снаружи могут быть приклеены блоки меньшей плотности - например, D200.

Толщина перегородочных блоков в среднем берётся 100 мм. Но если высота перегородки превышает 3 м, необходимо увеличить толщину до 175 мм – 200 мм. При этом кроме толщины необходимо увеличить и плотность блоков.

Какая толщина у внутренней несущей стены из газобетона, зависит от типа нагрузки, так как внешние температуры здесь не воздействуют. Внутри стены делают такой же толщины, как и наружные, если в них проходят вентиляционные каналы, каминный дымоход, делаются большие проёмы. В остальных случаях в помещениях стены проектируют толщиной 200-250 мм – этого, учитывая наличие армопояса, вполне достаточно для восприятия нагрузок от перекрытия.

Несущие перегородки это. Противопожарные преграды: стены и перегородки. Стены несущие и ненесущие REI60,REI90, REI150,REI240. Противопожарный пояс

Если вы хотите применить наши материалы, но ваша конструкция и/или приложенные к ней нагрузки отличаются от тех, которые были испытаны нами, то на основании ФЗ-123 ст.87 п.10 вы обязаны на основании: 1.нашего протокола испытаний, 2. рабочих чертежей и состава вашей конструкции 3.прилагаемых к ней нагрузок- получить заключение об огнестойкости вашей (аналогичной ранее испытанной нами) конструкции.

Мы предлагаем следующие конструкции:

Наименование огнезащитного материала	Доказан- ные пределы огнестой-кости	Краткое описание
REI 150	Противопожарная несущая стена на стальном каркасе ЛСТК с двухсторонней обшивкой ОГЗ атмосферостойкими плитами, с внутренним заполнением минераловатными плитами, общей толщиной 110 мм. Испытания во ВНИИПО МЧС России. Сертификат
EI 150	Ненесущая внутренняя перегородка (перегородка противопожарная на стальном профиле). При воздействии пожара по стандартной кривой. Дополнительно применена минеральная плита. внутри каркаса. Двухсторонняя обшивка по 15 мм с каждой стороны. Общая толщина 160 мм
"Аеквапанель внутренняя"	EI 150	Внутренняя ненесущая стена/перегородка C-382 толщиной 125 мм. 2-слойная обшивка плитой 2х12,5 мм с каждой стороны, с минеральной плитоой посредине
EI 90	Ненесущая внутренняя стена/перегородка (перегородка противопожарная на стальном профиле). При 2-х слойной облицовке плитами с каждой стороны ивоздействии пожара по стандартной кривой. Тип С-132 и С-135- по 2х12,5 мм плиты с каждой стороны. Дополнительно применялась минеральная плита как термоизолятор. Рекомендуется для применения внутри зданий и сооружений. Общая толщина 125 мм
КНАУФ "Аквапанель" (комбинация плит)	Несущая внутренняя стена/ противопожарная преграда (на стальном каркасе). Комбинация внутренней 12,5 мм (внутри конструкции) и наружной 12,5 мм плит (снаружи конструкции) серии "Аквапанель" . Испытания по ГОСТ 30247.1 при одностороннем отжиге , общая толщина 225 мм.

Внутренние несущие стены из газобетона. Толщина газобетонной стены: стандарты и рекомендации

Показатели теплозащиты зданий, которые обеспечивают формирование благоприятной температуры в помещении и способствуют экономичному расходу энергии, можно найти в СНиП 23-02-2003. Документ содержит правила для объектов с постоянным проживанием и отоплением.

Рекомендуемая толщина возводимых стен из газобетона должна вычисляться при проектировании дома. Определиться с этим параметром помогает учет следующих критериев:

• устойчивость стройматериала к морозу, влаге, коррозии, высокой температуре;
• траты на отопление;
• защита от излишнего увлажнения.

Если у вас нет желания обращаться за составлением теплотехнического расчета к специалистам, можно выполнить его самостоятельно, ориентируясь на средние показатели. Этого достаточно, чтобы в доме было уютно и тепло.

По рекомендациям производителей и на основе статистики установлены следующие стандарты подбора размеров (толщины) газоблока для строительства дома:

• При постройке домов сезонного проживания толщина стены с кладкой из газобетонных блоков может начинаться от 200 мм. Но специалисты рекомендуют остановиться на 300 мм.
• При устройстве цоколя и подвала следует выбирать газоблоки толщиной 400 мм, марки D500 или D600, класса В3,5-В5.
• Для межквартирных перегородок рекомендована толщина газобетона 300 мм, для межкомнатных — 100-150 мм.
• Минимальная толщина, которую может иметь несущая стена на основе прошедшего автоклавирование газобетона, — 375 мм, самонесущей — 300 мм. Для сравнения: наименьшая толщина стен из пеноблоков при равнозначной теплопроводности конструкций должна быть в 1,6 раза больше, т. е. для несущих — 600 мм, для самонесущих — 480 мм.

Расчет оптимальной толщины кладки из газобетонных блоков

конструкций должна быть в 1,6 раза больше, т. е. для несущих — 600 мм, для самонесущих — 480 мм.

В упрощенном виде толщина несущей стены, строящейся из газобетона, рассчитывается по следующей формуле:

Т = Rreg*λ

Теплопроводность

λ — коэффициент теплопроводности. У каждой марки блоков этот коэффициент свой. Необходимый показатель в конкретном случае можно выбрать в таблице ниже: в ней приведены общие значения по ГОСТ 31359-2007. Также его можно найти в протоколах испытаний завода-изготовителя стройматериалов.

Стены из газоблока. Параметры газобетонных блоков

Толщина перегородок из газобетона зависит от размеров используемых блоков. Искусственный камень изготавливается с различной плотностью, показатель которой зависит от его пористой структуры. Марки ячеистого бетона D500 и D600 (конструкционно-теплоизоляционные) отличаются высокой прочностью, способностью выдерживать нагрузку от навесных изделий до 150 кг. Минимальный предел по плотности – марка D400. Независимо от плотности, для крепления необходимо использовать дюбели.

Для монтажа перегородок производители предлагают специальные тонкие блоки. Они отличаются небольшим весом и толщиной. Гладкие грани блоков облегчают монтаж и нанесение клея. Стандартная ширина перегородочных газоблоков 100 и 150 мм, но также используются варианты в 75, 125, 175, 200 мм.

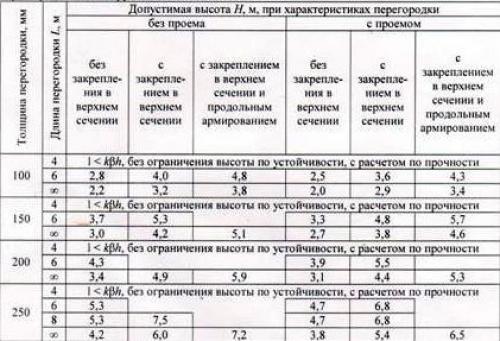

Толщина ненесущей конструкции при расчете устойчивости зависит от ее высоты:

Совет! Если длина перегородки превышает 10 м, ее необходимо усилить армированием.

Преимущества перегородок из газобетона:

1. Простота обработки блоков позволяет создавать конструкции нестандартной формы.
2. Благодаря пористому строению газобетон имеет достаточные звукоизоляционные свойства, межкомнатная стена из этого материала будет обеспечивать тишину.
3. Низкая стоимость газоблоков делает их использование экономически выгодным.
4. Особенности материала позволяют без труда выполнить штробление стены под электрическую проводку.

Совет! При использовании блоков марки D400 крепление любых навесных изделий происходит с использованием специальных дюбелей со спиральными ребрами. Они позволяют надежно зафиксировать крепеж в мягком материале.

Как ложить сибит на клей. Что выбрать для кладки сибита - пену или клей?

обеспечивает тонкошовность кладки (с толщиной шва в 1-2 мм), что уменьшает «мостики холода» и снижает теплопотери здания.

При использовании клея через швы кладки теряется до 10% тепловой энергии, тогда как при использовании цементно-песчаных растворов потери составляют до 30%.

В последние годы, особенно в Европе набирает популярность. В одном баллоне 1000 мл и по инструкции изготовителя, ее хватает на 1,5 куба или 2 поддона сибита.

Какой основной плюс у пены?Ускоряется строительство дома, поскольку уменьшается количество «мокрых» процессов.

Главный вопрос вызывает долговечность такой кладки. Свойства цемента прогнозируемы и хорошо изучены в долгосрочной перспективе, но мы не можем сказать, что будет с монтажной пеной через 10-15 лет. Особенно в нашем резкоконтинентальном климате.

При кладке блоков на пену необходимо придерживаться технологии укладки сибита .

- Геометрия блоков должна быть идеальной.- Особое внимание нужно уделить укладке элементов первого ряда. Ровность этого ряда задаёт всю геометрию будущей стены. Первый ряд традиционно укладывается на клей для сибита.- Все неровности нужно обязательно стачивать рубанком, а поверхность шлифовать тёрками.- Перед выдавливанием пены элемент необходимо очистить от мусора и пыли. Его поверхность необходимо увлажнить кистью, смоченной в воде.- Пена на блок (в зависимости от его ширины) наносится в одну, две или три полоски, по всей длине.- Расстояние между полосками клеящего вещества – примерно 10 см.- Чтобы излишки не выдавливало в щели, полоска наносится, не доходя 5 см до грани элемента.

При соблюдении этих рекомендаций пена, под весом блока, растекается тонким слоем по его поверхности, заполняя все мельчайшие неровности.

При тонкошовной кладке основная задача раствора – удержать блоки от сдвига. Фактически, дом можно сложить из них и «на сухую». Такое сооружение будет стоять (не в сейсмоопасном районе) только за счёт силы трения, возникающей между элементами.

На данный момент использование пены вместо клея для сибита рекомендовано только при кладке внутренних стен в строительстве. Ее использование при кладке несущих стен пока в нашей стране официально не подтверждено. Хотя в Чехии и Польше кладка монтажной пеной несущих стен выполняется с 2007 года.

Пока что технология укладки сибита на пену не прошла достаточной проверки временем. Но метод "класть сибит на пену" имеет преимущества:

- кладку можно вести на участке, на котором нет воды и электричества, необходимых для приготовления растворов на основе цемента;- убираются «мостики холода»;- увеличивается скорость кладки и экономится время;- не нужно каждый раз в конце рабочего дня отмывать инструменты;

В данной статье мы рассмотрели основные аспекты кладки стен из сибита на пену. А решение принимать Вам.

Укрепление стен из газобетона. Треснула стена из газобетона - что делать

Вспененный бетон – материал хрупкий. Микротрещины на газобетонной стене явление обыденное, легко устраняемое за счёт внешней отделки. Правда, они могут проявиться и на штукатурке, если она выполнена до того, как конструкции подсохнут и приобретут эксплуатационную влажность. Для ячеистого бетона она в норме составляет 5-6%.

А вот что делать, если в доме из газобетона пошли трещины не волосяные, а с раскрытием более 2 мм? Такие дефекты часто возникают по причине устройства недостаточно жёсткого фундамента, который и сам может деформироваться из-за подвижек грунта - или избытка же влаги в кладке, которая подвергалась перепадам температуры.

Чем заделать трещины в газоблоке

Если трещины в стене из газобетона небольшие, их можно заделать таким образом:

• Со стены счищается разрушившийся слой бетона. С поверхности удаляется пыль - можно использовать пылесос, а можно смыть водой.
• Перед тем, как исправить трещины в доме из газоблока, поверхность стен грунтуется смесью синтетического латекса (СКС-65ГП) с водой в соотношении 1:3, либо наполовину разбавленным водой клеем ПВА.
• Далее можно приступать к заделке трещин, способ подбирается в зависимости от их размера. Волосяные трещины в газобетонных стенах с раскрытием до 0,5 мм слегка расшивают и заделывают раствором, желательно клеевым. Если клея нет, можно сделать обычный раствор из цемента и песка, и добавить в него газобетонную пыль, благодаря которой он приобретёт дополнительные свойства.
• Более крупные трещины в газобетоне, раскрытые до 10 мм, так же расшивают и заделывают аналогично. Только в клей или пескоцементный раствор добавляется крошка газобетона более крупного размера. Если в результате растрескивания кладки образовалась большая щель шириной 15-20 мм, в ремонтный состав добавляется щебень из газобетона. Такая добавка предусматривается для того, чтобы ремонтируемая зона не стала мостиком холода из-за более высокой теплопроводности раствора.

  На заметку: Если трещина в кладке газобетона крупная, при её заделке необходимо использовать щит, предотвращающий сползание ремонтного состава. Для его удержания можно использовать штукатурную кельму или широкий шпатель, кусок фанеры, придерживая его у основания трещины, и по мере её заделки поднимая выше. Далее кусок доски или фанеры надо закрепить саморезами так, чтобы замоноличенная трещина была стабилизирована на несколько часов – до момента затвердевания раствора.

• Бывает, что не только треснула стена из газобетона, но и кладка разрушилась в этом месте почти на всю толщину - что делать в этом случае? Процесс заделки дефекта аналогичен предыдущему: в работе используется раствор с наполнителем из газобетонного щебня. Это важно, потому что на стене не должно быть участков с разной плотностью.

Толщина стены без утепления. Методы экономии при строительстве домов из кирпича

Поскольку кирпичная стена толщиной 640 мм при её высокой себестоимости всё равно не обеспечит надлежащей энергоэффективности, для увеличения последней применяются такие технологии:

1. Кладка с воздушным зазором — он оставляется между двумя стенами, и заполняется каким-либо материалом, теплопроводность которого в разы ниже, чем у кирпича. Для этих целей применяется керамзит, пенопластовые шарики, пенобетон.
2. Применение пустотелого кирпича — такой стройматериал имеет массу преимуществ. Во-первых, он теплее, так как внутри есть воздушные полости. Во-вторых, он легче. В-третьих, не уступает по прочности полнотелому кирпичу.
3. Утепление стен изнутри — редко используемая технология, но, когда нет выхода, стены в помещениях обшиваются экологически чистой теплоизоляцией и финишным материалом — гипсокартоном, пластиком, плиткой, древесиной.
4. Утепление стен снаружи — самый выгодный способ сэкономить на толщине стен кирпичного дома. Существует несколько технологий, позволяющих в разы повысить энергоэффективность жилья. Даже если кирпичная кладка имеет минимальную для прочности толщину.

При расчёте толщины кирпичных стен для дома постоянного проживания важно найти баланс между стоимостью, прочностью и энергоэффективностью. Поскольку сегодня стали очень доступными различные теплоизоляционные материалы, толстые стены почти никто не строит. За оптимальную толщину берётся минимум, обеспечивающий нужную несущую способность, а затем выполняется дополнительное утепление.
