Точки крепления подвеса к потолку. Схема монтажа

Точки крепления подвеса к потолку. Схема монтажа

Так все же, какова конструкция подвесного потолка из гипсокартонного листа?

• Для сборки каркаса нужны прежде всего два типа профиля — так называемые  UD и CD — и подвесы. В некоторых случаях без подвесов конструкция, впрочем, может обойтись.
• По периметру комнаты на высоте потолка размечается горизонтальная линия, по которой монтируется профиль UD. Шаг крепления — 40-60 сантиметров.
• Профиль CD может быть смонтирован двумя методами. Либо по всей площади потолка создается квадратная обрешетка с шагом в 60 сантиметров, либо по длине листов с шагом теперь уже 40 сантиметров профиль монтируется в одном направлении.

Такой каркас требует несколько меньшего расхода профиля при лучшей жесткости.

• Снизу к закрепленным по уровню профилям саморезами подшивается гипсокартонный лист. Затем швы между листами укрепляются армирующей сетчатой лентой или бандажируются бумагой; все неровности и шляпки саморезов шпаклюются как минимум на два раза, а гипсокартон грунтуется перед покраской или наклейкой обоев.
• Крепеж подвесного потолка из гипсокартона к бетонному перекрытию выполняется обычными шурупами 60х4 миллиметра с пластиковыми дюбелями. Деревянные чопики не стоит применять даже в сухих помещениях. К дереву профиль крепится обычными саморезами длиной 50-100 миллиметров.
• Если планируется сделать конструкцию многоярусной — каркас расположенных ниже уровней потолка подшивается исключительно к профилям верхнего яруса. Ни в коем случае не к гипсокартону: в этом случае потолок неминуемо рано или поздно обрушится.

При сборке каркаса многоярусного потолка профиль крепится только к профилю. На вкрученные в гипсокартон саморезы нагрузки быть не должно.

Как крепить подвесы для профиля. Уро. Как крепить профиль для гипсокартона к стене (каркас)

Сегодня мы с Вами узнаем, как крепить профиль для гипсокартона к стене. Иными словами, в этой статье мы полностью построим металлический каркас, на который уже потом будем монтировать большие листы гипрока.

---

---

Как крепить профиль для гипсокартона к стене. Крокодилы

Вопрос того, как крепить профиль для гипсокартона к стене, начинается с крепления подвесов П-образной формы, в просторечии  - крокодилов. В предыдущем уроке мы разметили на стене места, где будут крепиться этим самые крокодилы:



Если стена старая деревянная или сделана из гипсолита, то подвесы к стене нужно крепить при помощи шуруповерта и саморезов по дереву. Если же стена бетонная или кирпичная, то для крепления подвесов к стене потребуется перфоратор и дюбель-гвозди 60x40 или 60x50.

Итак, берем подвес и ставим его к стене так, чтобы центральная вертикальная линия разметки проходила ровно посередине подвеса (как бы деля его на две части), а горизонтальная - сквозь отверстия в подвесе, через которые будем крепить подвес к стене:



Отмечаем строительным карандашом (фломастером, маркером) две метки под будущие отверстия. Далее эти отверстия просверливаем буром диаметром 6 мм:



После того как отверстия просверлены, берем подвес, дюбели, прикладываем подвес к стене и в просверленные отверстия вставляем дюбели. Забиваем дюбели при помощи молотка. А затем забиваем в дюбели сами гвозди. Первый подвес закреплен:

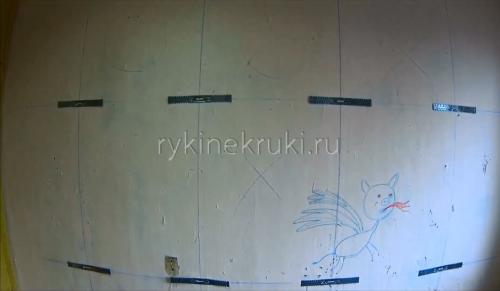

Далее точно такими же действиями закрепляются остальные подвесы:



Продолжаем изучение темы: как крепить профиль для гипсокартона к стене.

После того как все подвесы закреплены, нужно проверить их надежность крепления. Для этого нужно загнуть подвес из прямого положения в П-образное и слегка покачать вверх вниз.

Если подвес качается, нужно его лучше закрепить. Для этого можно в дополнительное отверстие в подвесе забить еще один дюбель гвоздь, предварительно просверлив отверстие перфоратором в стене. Можно также пойти на хитрость: взять саморез и аккуратно в самое основание дюбеля завернуть его шуруповертом:



Если требуется, рядом можно закрутить еще один саморез. Саморез действует по принципу клина и распирает отверстие. В результате подвес перестает болтаться.

Вычерчивание периметра под направляющие профили

После этого можно приступать непосредственно к изготовлению каркаса. Первым делом нужно отбить периметр под направляющий профиль. Для этого потребуется отвес, карандаш, рулетка, отбивочная нить (отбивочный шнур - о нем я подробно рассказал в прошлой статье). Сначала проверяем стену на отвесность. Прикладываем верхнюю часть отвеса к произвольной точке на стене:



Нижняя часть не должна касаться пола, должен быть небольшой зазор в полсантиметра.

Затем в двух точках (ближе к потолку и ближе к полу) прикладываем рулетку к стене, чтобы определить где завал. Берем рулетку и отмеряем от стены (у самого потолка) 5 см и отмечаем точку на потолке. Нам нужно 5 см, так как между гипроком и стеной будет еще укладываться утеплитель. Без утеплителя было бы достаточно 3-3.5 см:



После этого берем отвес и прикладываем его одним концом (ниткой) к этой отмеченной точке на потолке, опускаем грузик вниз, тем самым перенося эту точку на пол. То есть, останавливаем внизу грузик, чтобы он не качался и отмечаем на полу точно такую же точку прямо под острием грузика:



Переходим на другой край этой стены. И в такой же последовательности выполняем те же действия: отмечаем на потолке 5 см от стены, опускаем отвес к полу, останавливаем грузик, чтобы он не качался и под кончиком грузика аккуратно ставим точку.

А затем при помощи отбивочной нити отбиваем по нашим меткам (отбивочная нить выполняет роль длинной линейки, с помощью которой мы прочерчиваем по меткам длинную прямую линию):



На потолке должна образоваться прямая линия от одного края стены до другого.

Стараться отбить нить нужно до самого конца одного и другого края, так как после этого нужно будет перенести метки на боковые стены. Отбив потолок, переходим на пол и также отбиваем (на полу также получаем прямую линию). Переносим с помощью карандаша или фломастера метки на боковые стороны. После того как метки перенесены на боковые стороны натягиваем отбивочную нить и отбиваем:





Периметр под направляющие профили размечен. Теперь более-менее уже становится понятно, как крепить профиль для гипсокартона к стене.

Монтаж направляющих профилей под гипсокартон

Начинаем крепить направляющие профили с пола, так как линию, которую мы отбили, очень легко затоптать. Берем направляющий профиль (UD или ППН) 28х27 мм, замеряем и отрезаем нужное расстояние.

Если полы бетонные, то для крепления профиля понадобятся перфоратор и дюбели.

---

---

Как крепить профиль к бетонному потолку. Разметка поверхности под крепление профилей для натяжных потолков

Перед тем как крепить профиль для натяжного потолка, необходима разметка его будущего расположения. Ее можно выполнять с помощью лазерного нивелира или гидравлического уровня.Профессиональная разметка линий крепления профильного каркаса натяжного потолка выполняется при помощи оптического прибора — лазерного нивелира:

• С помощью его луча в каждом углу комнаты выполняются одинаковые отметки, лежащие в строго горизонтальной плоскости.
• Отметки луча фиксируются на стене карандашом, а затем соединяются в ровную линию планируемого расположения профилей.
• При доступности взгляду всех углов помещения отметки лазерным уровнем можно наносить с одной точки его установки. В других случаях прибор переносится в удобное место, и разметка продолжается с привязкой луча уровня к уже существующим точкам.

При отсутствии такого прибора можно использовать гидравлический уровень — шланг, заполненный водой и оснащенный двумя стеклянными трубками. В этом случае процесс разметки займет большее время, но точность его результата будет достаточно высокой.Для работы с гидравлическим уровнем нужно набрать в шланг воду комнатной температуры, не допуская в него попадания пузырьков воздуха. Во избежание ошибок при разметке нельзя допускать перегибов шланга. В основе принципа работы гидравлического уровня заложено свойство воды: сохранение горизонта ее поверхности в спокойном состоянии. Поэтому одинаковые уровни жидкости в стеклянных трубках шланга будут соответствовать точкам разметки, расположенным в одной горизонтальной плоскости.Практически эта работа выглядит так:

1. В процессе участвуют два человека. На расстоянии 5-15 см от потолка выполняется угловая отметка первой точки разметки. К ней прикладывается колба (трубка) водяного уровня.
2. После этого один из монтажников переходит в неотмеченный угол, подставляет к нему трубку шланга и, поднимая или опуская ее, добивается совпадения уровня воды с первой отметкой.
3. При прекращении колебаний жидкости в шланге наносится вторая отметка. При этом уровни воды в трубках, приложенных к обеим отметкам, должны быть одинаковы. Такую процедуру нужно повторить во всех углах помещения.
4. После нанесения угловых меток замеряются их расстояния до потолка. От значения меньшего из них нужно отмерить 50 мм. Это будет отметка высоты натяжного потолка. Ее следует перенести на все углы комнаты, ориентируясь по отметкам гидравлического уровня.
5. После этого метки соединяются линиями. Это выполняется при помощи малярного шнура. Он натягивается между отмеченными точками и резко отпускается, оставляя след в виде ровной линии.
6. Процедура повторяется для всех стен помещения.

На какие дюбеля крепить подвесы. Как крепить подвесы для профиля к потолку

Сегодня существует несколько вариантов отделки потолка. Если был выбран потолок, например, из гипсокартона, то понадобятся профили и подвесы, а также шурупы для крепления. При такой работе строительного мусора будет по минимуму, а из пред финишной отделки понадобится только зашпаклевать гипсокартон. Важно соблюдать все правила, чтобы правильно прикрутить подвес к профилю. Обязательно точно знать, чем крепить подвесы к профилю.

Популярность потолка из гипсокартона заключается в цене вопроса, а также листы гипсокартона достаточно легкие по весу, тонкие и удобные для работы под потолком. Их можно без труда просверлить шуруповертом. Работы производятся достаточно быстро. Но перед этим необходимо создать абсолютно прочную и безопасную конструкцию, чтобы он не пошёл трещинами. Нужно тщательно придерживаться всех этапов и точно знать, как правильно крепить подвесы профиля:

1. следует досконально проверить монтаж конструкции;
2. обязательно надо придерживаться проекта, не забыть проложить проводку;
3. по всем правилам проложить материал для звукоизоляции;
4. стараться заделывать стыки ГКЛ так, чтобы их в дальнейшем не было заметно.

При этом следует следить за тем, чтобы гипсокартон был прикреплен максимально крепко и купить правильные шурупы, чтобы прикрутить подвес к профилю гипсокартона. Саморезы в свою очередь должны быть на одном уровне с поверхностью гипсокартона, максимальное углубление на 1 мм. Листы должны быть изначально без единого повреждения.

Когда профили прокладываются по прямой, берутся подвесы прямые. Они крепятся к изначальному потолку, фундаменту дюбелем анкерным металлическим. Нейлоновый дюбель гвоздь подходит только для крепления к стенам. При правильном выборе дюбелей и установке на них профилей, они смогут выдержать экстремальную нагрузку. Можно попробовать повиснуть на них и они будут на месте и крепко держать профиль. Они также отвечают всем вопросам пожарной безопасности. Поэтому при выборе, чем прикручивать подвес к профилю Кнауф, следует точно знать нужные размеры саморезов.

Также в строительных магазинах есть подвесы или элементы для регулирования в виде двух параллельных прутиков, которые соединены подвижной планкой. Они применяются в случае многоуровневых потолков, если он устанавливается на перекрытия, если есть много дефектных мест на фундаменте.

Источник: https://armstrong-dlya-potolkov.aystroika.info/stati/kak-krepit-podvesy-k-potolku-tip-1-podves-pryamoy

Как правильно крепить пешку. Особенности строения дюбелей

Для крепления к основанию используют различные типы соединений. Дюбель – это втулка для установки в заранее подготовленное отверстие. Сам дюбель конструктивно состоит из двух частей – распорной и нераспорной. При вкручивании шурупа, увеличивается диаметр распорной части. За счет этого и обеспечивается надежное соединение дюбеля с материалом. Нераспорная часть предотвращает раскручивание метиза.

В верхней части дюбеля предусмотрено наличие манжета. Он удерживает шуруп, чтобы он не проходил к основанию дюбеля. Раньше, когда в продаже еще не было дюбелей, в быту использовали деревянные бруски. Затем в них вбивали метиз, обеспечивая надежное крепление.

Сейчас же в продаже вы можете найти десятки разнообразных моделей дюбелей. Они классифицируются по назначению и типу материала, в который их будут вбивать. Так, дюбель предназначен для монтажа в кирпич, гипсокартон, бетон, камень и другие типы поверхностей.

В зависимости от прочности материала и габаритов изделия, которое нужно закрепить, важно правильно подобрать размер дюбеля и метиз под него. В продаже имеются крепежи длиной от 4 см до 14. При выборе дюбеля обратите также внимание на внутренний размер. На крепежах должна содержаться маркировка, предоставляющая информацию о наружной сечении, диаметре, длине. Следовательно, вы сможете запросить нужную информацию у производителя или самостоятельно расшифровать значение. Выбранный дюбель должен не только захватывать материал, который требуется зафиксировать, но и вбиваться на нужную глубину. Это позволит раскрыться распорной части.

Специалисты выделяют следующие ключевые преимущества дюбеля:

• надежное крепление при правильном расчете параметров крепежа;
• возможность установки в материал любой плотности и состава. Благодаря ударному воздействию он надежно фиксируется в поверхности;
• возможность использования даже в пористых поверхностях;
• предупреждение прокручивания;
• возможность работы с большими нагрузками без рисков деформации и ослабления;
• долговечность соединения.

Как крепить подвесы к стене. Какие виды профиля используют

Стандартная длина продукции составляет 3-4 м, толщина используемой при производстве стали варьируется в пределах 0,4-0,8 мм. Специалисты рекомендуют обратить внимание на вариации с толщиной 0,55 мм – они проявляют оптимальные прочностные качества.

По назначению изделия делят на стоечные и направляющие. Первые отмечаются в маркировке как «ПС», они обладают С-образной формой, также имеют продольные желобки. Ширина спинки (основания) не превышает 5-10 см, полки (боковины) достигают 5 см. Такой металлопрофиль применяется при сборке вертикальных стоек для облицовки и перегородок.

Направляющая продукция маркируется как «ПН», имеет П-образную форму со спинкой 5-10 см и полками по 4 см. Материал используется для создания стенового каркаса и перегородок. Во время монтажа профиль крепится к полу и потолку, образует жесткую раму для наращивания конструкции. Также могут понадобиться потолочные профили и направляющие, угловые и арочные (для сборки сложных подвесных участков, полукруглых дверных проемов, поверхностей волнообразной формы).

Дополнительные соединительные элементы:

• соединительные муфты, позволяющие нарастить длину ПП-профиля;
• крестообразный «краб» для обустройства точек пересечения горизонтальных и вертикальных элементов конструкции, его внедрение положительно сказывается на прочности каркаса. Двухуровневое изделие устанавливается на верхний профиль и прочно соединяет его с нижним;
• прямые подвесы устанавливаются на поверхности и сгибаются по предусмотренным линиям, излишки легко отрезать либо отогнуть;
• тяги и зажимы для анкерных подвесок.

Пример крепления профиля к стене

Метизы для крепления подвесов и направляющих выбирают в соответствии с типом рабочей поверхности. В частности, для работы по бетону нужны дюбели длиной 40-60 мм, для дерева применяют шурупы до 80 мм. Все металлические компоненты соединяют с помощью заостренных саморезов длиной до 11 мм. Гипсокартон фиксируется на металлопрофиле оцинкованными саморезами, имеющими мелкую резьбу.

Источник: https://armstrong-dlya-potolkov.aystroika.info/stati/kak-krepit-podvesy-k-potolku-tip-1-podves-pryamoy

Чем крепить подвесы к бетонному потолку. Крепление гипсокартона. Прямой подвес. Ошибки монтажа

Для крепления прямых подвесов к несущему основанию, разработчиком в документации ясно указанно, применяется Дюбель анкерный металлический. Фото таблицы ниже.
Нейлоновый же дюбель-гвоздь (6*40) применяется только, для крепления направляющего профиля к стенам.

Закрепил прямой подвес с помощью нейлоновых дюбелей
И нагрузил его, протянул подвес пассатижами вниз.
При незначительной нагрузке, один из дюбелей был выдернут на 4мм.
При креплении же прямого подвеса с помощью анкер клина, Вы можете повиснуть на нем всем весом. Не сдвинется!
Что же получится при нарушении технологии монтажа гипсокартона и креплении подвесов с помощью нейлоновых дюбель-гвоздей?

Вспомним какие гипсокартон имеет размеры и вес. теперь не трудно понять, что со временем дюбель просядет или вылазит гвоздь. Это приведет к провисанию каркаса и появлению трещин на потолке из гипсокартона.

Исправить их косметическими средствами вряд ли получится, потребуется исправление каркаса для гипсокартона.

Также стоит отметит и сторону пожарной безопасности, при казалось бы незначительном нарушении технологии и использовании не предназначенного для этого узла крепежа.

При возникновении пожара, нейлоновый дюбель оплавится и гвоздь, нагруженной весом гипсокартона вылетит из него, что приведет к разрушении каркаса и обрушению потолка.

Не допускайте непрофессионалов к монтажу и креплению гипсокартона в своей квартире. Тщательно и поэтапно принимайте работы. А если Вы делаете ремонт квартиры своими руками, читайте Remontofil, впереди еще много секретов. Например, гипсоволокнистые листы для пола. Что это и как правильно осуществлять монтаж.
