Как установить светильник армстронг. Порядок установки

Как установить светильник армстронг. Порядок установки

Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

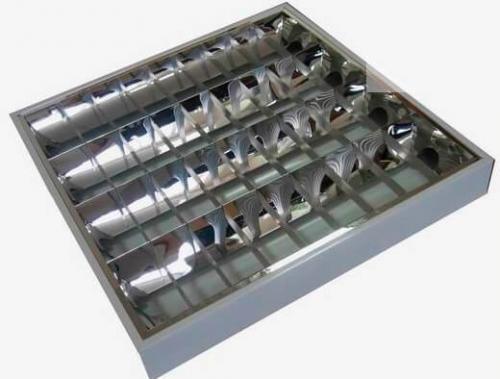

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

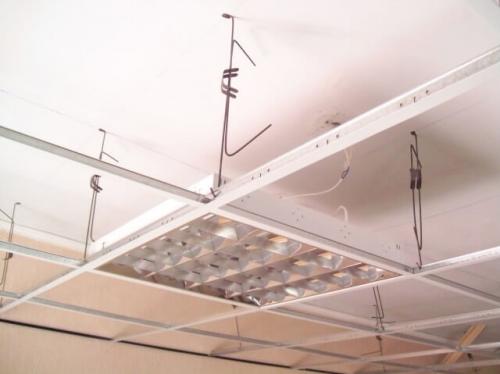

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.

Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.

Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.

Как установить светильник в подвесной потолок, вы можете узнать из этого

https://youtube.com/watch?v=YGExpbtJHLY

Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:

Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.

Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.

Как поменять светильник армстронг. Как поменять лампочку в подвесном потолке?

На протяжении последних десяти, пятнадцати лет нашло широкое применение установка светильников в подвесной потолок. Эти потолочные конструкции крепятся к навесному потолку квартиры. Такую галогеновую евролампочку в споте можно как быстро подключить, так и вынуть. Об этом пойдет речь в данной статье.

Очень часто подвесные потолки оборудуют точечными источниками света, в которых, естественно, находятся лампочки. Кто сам собирал конструкцию такого потолка, знает, как произвести замену лампочек. Тем, кому установка производила фирма, могут и не обладать такими знаниями, в данном случае лучше вызвать специалиста либо самому найти нужную информацию по замене и попытаться заменить.

В большинстве случаев основной причиной замены служит ее перегорание. И способ поставить другую зависит от того, какой вариант потолочного освещения у вас предусмотрен — обычная люстра или светильники.

Перед заменой необходимо обесточить ремонтируемый источник света, выключив автомат или настенный выключатель.

Новая лампочка должна находиться под рукой, чтобы вы могли ее закрутить в любой момент.

Никогда при включении освещения после замены не смотрите на источник света, не стойте под ним, потому что не исключен вариант брака в лампочке, и при включении она может лопнуть.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Как поменять светодиодную лампочку в точечном светильнике Вы решились на ремонт, что в наше время уже маленький подвиг, а в качестве финального аккорда, захотелось установить натяжной потолок и неожиданно возник вопрос, как повесить люстру на натяжной потолок. Спрашивайте, я на связи!

Ремонт светильников с люминесцентными лампами – виды неисправностей и устранение

1. Первое крепление — стандартное . Оно происходит закручиванием лампы в патрон. Для замены необходимо ее просто выкрутить и закрутить новую до упора.
2. Двухштырьковое крепление — такое крепление присуще галогеновым лампам, они держатся при помощи двух металлических направляющих. Для замены необходимо разблокировать фиксатор — держа светильник одной рукой, второй в это время отгибают удерживающее кольцо. Потом достают лампочку и вставляют рабочую. После характерного щелчка закрепляют фиксатор. Для этой процедуры подвесной потолок не требует разборки, удерживающая конструкция светильника не достается из отверстия.

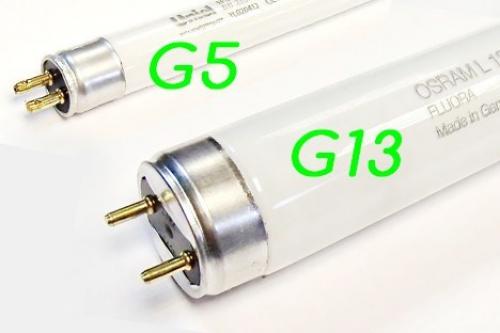

3. Специальный патрон. Это крепление преобладает у люминесцентных и светодиодных осветительных приборов. При замене, как и в предыдущем варианте, убирают фиксатор, достают стекло и выкручивают источник света. Данный патрон при смене нужно повернуть на девяносто градусов.

Применяемый вид ламп в подвесном потолке

В подвесном потолке в основном используют лампочки четырех видов.

• . Этот вид можно установить с наименьшим пространством между подвесным потолком и основным. Галогеновые лампы довольно ярко могут осветить помещение, и заменить ее немного сложнее, чем обычную лампочку. При замене нужно соблюдать осторожность. Время эксплуатации данного вида ламп во многом зависит от правильной установки. В бытовой сети случаются частые перепады напряжения, которые не в лучшую сторону влияют на работу источника света. Для этого рекомендуется применять устройства, стабилизирующие напряжение.
• Обычные лампы накаливания. Эти изделия знает каждый из нас с детства, и поменять их не составляет особого труда и знаний. Но у обычных ламп есть один существенный недостаток, они быстро нагреваются и поэтому подходят не ко всем видам подвесных потолков.

• Люминесцентные светильники . Этот вид осветительных приборов, даже несмотря на их высокую стоимость, получил широкое распространение. Они очень экономны и потребляют наименьшее количество электроэнергии, а их осветительные характеристики намного выше предыдущих образцов. Имеют ряд отрицательных качеств — изделия с горячим запуском загораются медленнее других аналогов, обладают ограничением на число включений, выключений, и в них присутствуют пары ртути, что в дальнейшем усложняет процесс утилизации.
• Светодиодные лампы. Более экономный и длительный в эксплуатации вариант для данного вида потолков. Их яркость порой превосходит аналогичные характеристики люминесцентных изделий. Эксплуатационный период светодиодных ламп доходит до 72000 часов выработки, у обычной лампы всего лишь 1000 часов.

Давить на лампы при замене не рекомендуется, если она не закрепляется, просто вытащите и повторите попытку снова, штырьки не всегда с первого раза могут попасть в направляющие G-образной формы.

Как установить лед светильник на потолок. Крепления панелей

Светодиодные панели можно установить на разную поверхность. Существует несколько вариантов монтажа:

• на бетонную поверхность;
• на натяжные конструкции;
• на подвесной потолок.

Каждый вариант имеет особенности, которые нужно изучить. LED-изделия можно монтировать на дерево, но следует правильно выбрать крепежи.

Установка на бетонный потолок

Основные крепежные элементы в данном случае – это подвесы, с помощью которых отрегулируют высоту. Обычно идут в комплекте. Если отсутствуют, их без труда можно приобрести в магазине. Один из важных этапов монтажа - разметка на потолке. Необходимо быть крайне точным, иначе работу придется переделывать.

Рис.4 – крепление к бетонной поверхности.

В процессе главное – фиксация панели на одном уровне с материалом отделки. Чтобы отрегулировать высоту, используют пластиковые или деревянные подкладки. Крепление подвесок осуществляется с помощью саморезов. На каждый подвес необходимо 3 самореза. После на трос крепят лампу, используя кронштейны, приваренные по углам. Через них следует пропустить трос, закрепив хомутом.

Можно приобрести стальные крепежи в форме уголков. По 4 штуки устанавливают согласно разметке на потолок, а также на углы панели, скрепляют шурупами. Размеры уголков подбирают в зависимости от расстояния между потолком и корпусом светильника.

Установка на гипсокартонном потолке

Светодиодные панели разработаны так, чтобы помещаться в потолочные конструкции. Главное требование – соответствие плоскости потолка лицевой части светильника. Если потолок реечный или панельный, под светильник следует выделить место и уложить с помощью подвесов.

Рис.5 – возможный вариант монтажа на гипсокартон.

На гипсокартонном потолке ничего вырезать не нужно. Лучший вариант – это технология установки на базовую поверхность. В процессе укладки определяются места крепления, под светильники устанавливаются профили из металла в качестве основы. После светильник крепится по такому же принципу, как на бетон или уголки.

Установка на натяжном потолке

Установка панелей на натяжной потолок самостоятельно без опыта не рекомендуется, так как технология сложнее и зависит от материалов потолочной поверхности. Здесь есть 2 варианта, монтаж встраиваемого светильника или с помощью троса.

Если выбран трос, чертят разметку и монтируют натяжной потолок, проделав по 4 отверстия для ламп. На следующем этапе монтируются тросы, к которым крепится светильник.

Рис.6 – монтаж на натяжной потолок.

Если выбран первый способ, на уровень натяжного потолка необходимо установить основу под лампу из металлопрофиля. Установленная панель сразу подключается. На следующем этапе делают заказ на установку натяжного потолка, учитывая наличие светильника. Если такой возможности нет, светильник крепится к поверхности крепежными уголками.

Как снять светильник армстронг. Порядок установки

Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.

Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.

Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.

Как установить светильник в подвесной потолок, вы можете узнать из этого

Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:

Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.

Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.

Нормы установки светильников армстронг. Расстановка светильников в подвесном потолке

В административно-бытовых зданиях очень часто применяют подвесные потолки типа «Армстронг». Разумеется, в таких потолках используют встраиваемые светильники. Один из самых распространенных светильников для подвесного потолка – ЛВО 4×18.

Хоть и ЛВО 4×18 очень популярен, в последнее время очень широкое распространение получают светодиодные светильники, которые способны полностью заменить светильник ЛВО.

Совсем недавно общался с заказчиком, так он однозначно сказал применять светодиодные светильники, т.к. за последние годы стоимость их упала в 3 раз. Еще одним аргументом он назвал – не нужно утилизировать лампы, меньше проблем с экологией.

Я уже рассказывал про своиКстати, динамические блоки я уже доработал и теперь можно выполнить автоматический подсчет всех светильников одного типа.

В обозначениях светильников у меня есть «светильник 600×600». Именно в связи с тем, что подвесной потолок «Армстронг» имеет плитки такого размера, я применил условное обозначение, которое повторяет габаритные размеры плитки.

Для расстановки светильников в подвесном потолке нам понадобитсяи простой динамический блок.

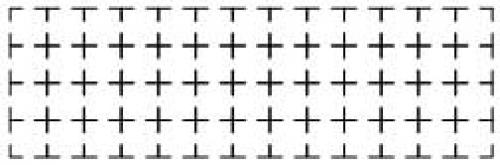

Я сделал динамический блок в виде массива квадратов 600×600 мм.

Динамический блок — АРМСТРОНГ

Блок имеет ручки, потянув за которые можно получить сетку нужного размера.

Данный блок помещаем в помещение, в котором необходимо выполнить расстановку светильников. В моем случае это торговое помещение с кассами, полками, проходами.

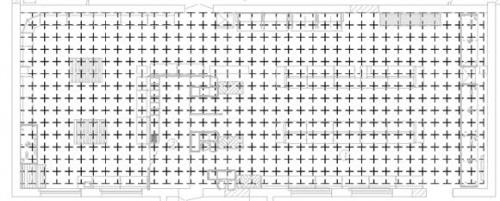

Сетка на плане

Затем определяем, сколько рядов светильников целесообразно разместить для данного помещения.  От этого зависит, четное или нечетного количество светильников мы должны получить при расчете.

Используя программу для расчета количества светильников, находим количество светильников.

При необходимости количество светильников корректируем. Я стараюсь размещать светильники в подвесном потолке равномерно и в зависимости от расположения мебели, технологического оборудования.

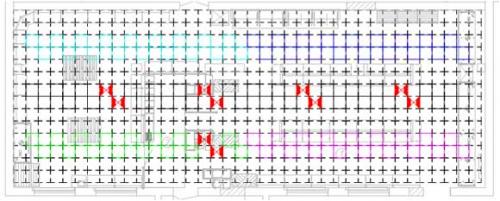

Сетка со светильниками

Прямо на нашей сетке размещаем светильники. После того, как удостоверились, что светильники размещены равномерно, имеют одинаковое расстояние между собой, можно удалить динамический блок сетки, который имитирует ячейки подвесного потолка «Армстронг».

В итоге получим примерно так:

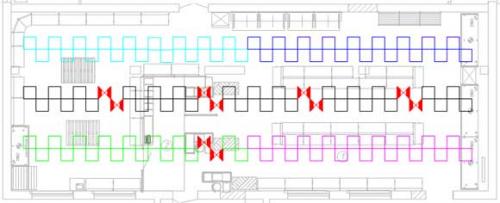

Расположение светильников в подвесном потолке

Простой динамический блок, который сможет сделать каждый, в сочетании с программой для расчета количества светильников позволят быстро расставить светильники в подвесном потолке.
